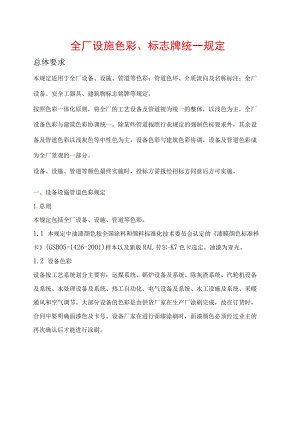

全厂设施色彩、标志牌统一规定.docx

全厂设施色彩、标志牌统一规定总体要求本规定适用于全厂设备、设施、管道等色彩；管道色环、介质流向及名称标注；全厂设备、安全工器具、建筑物标志铭牌等规定。按照色彩一体化原则，将全厂的工艺设备及管道视为统一的整体，以浅色为主，全厂设备色彩与建筑色彩协调统一。除某些管道按照行业规定的强制色标要求外，其余设备及管道色彩以浅灰色等中性色为主，设备色彩与建筑色彩协调，设备及管道色彩成为全厂景观的一部分。设备、设施、管道等颜色最终实施时，投标方需报经招标方同意后方可实施。一、设备设施管道色彩规定1.总则本规定包括全厂设备、设施、管道等色彩。1.1 本规定中油漆颜色按全国涂料和颜料标准化技术委员会认定的漆膜颜色标准样卡(GSBO5-1426-2001)样本以及新版RAL劳尔-K7色卡选定。油漆为亚光。1.2 设备色彩设备按工艺系统划分主要有：运煤系统、锅炉设备及系统、除灰渣系统、汽轮机设备及系统、水处理设备及系统、热工自动化、电气设备及系统、水工设施及系统、采暖通风和空气调节。大部分设备的色彩是由供货厂家在生产厂涂刷完成，故在订货时，合同中要明确面漆色及卡号。设备厂家在进行面漆涂刷时，面漆颜色必须经过业主的再次确认后才能进行涂刷。序号设备名称工程确定面漆颜色及卡号色彩样例色彩设计原则备注1热力系统设备汽轮机乳白色Yll原则：汽机设备及管道以乳白色Yll为主，搭配设备的亮色汽轮机旁路装置乳白色Yll外护板汽轮机旁路减温水阀门乳白色Yll（靠近汽轮机旁路装置）与汽轮机统一高、中、低压缸乳白色Yll与汽轮机统一汽轮发电机发电机：乳白色Yll与汽轮机统一凝汽器黑色消防设备及管道大红色62R03凝结水泵深豆绿29G09开式水冷却水以乳白色Yll闭式水换热器湖绿色24BG02I一油箱、油罐、油泵、冷油器中黄色49Y07真空泵淡蓝色8PB07.除氧器及水箱乳白色YIl外护板高压加热器乳白色Yll外护板低压加热器乳白色YIl外护板汽动给水泵乳白色Yll外护板胶球清洗装置黑色（凝器坑内）地下部分统一给水泵汽轮机阳士卓冗乳白色Yll外护板闭式水泵湖绿色24BGo2闭式膨胀水箱乳S色Yll考虑防晒序号设备名称工程确定面漆颜色及卡号色彩样例色彩设计原则备注开式水电动滤水器黑色汽机本体疏水扩容器乳白色YIl外护板电动给水泵乳白色Yll外护板1:J系究&齿轮箱乳白色YIl电泵油站中黄色Y07（与油箱统一）1全厂油系统统-汽泵前置泵乳白色YIl外护板凝结水泵入口滤网浅绿色GO2辅汽联箱乳白色Yll外护板起重机械及行车汽机行车本体60R05桔红、行车梁:4PB04中（酚篮；磨履机过轨吊及其全厂统一他吊车的起重装置本体：60R05桔红、梁:77GY09冰灰。制冷站冷水机组蓝灰9PB08&汽机房屋顶风机淡灰色B0311a磨煤机原则：锅炉钢架及炉后钢支架等钢结构以冰灰为主，内部设备以灰色为主，体现层次感。机床灰79GYlO钢煤斗机床灰79GYlO皮带机机床灰79GYlO给煤机机床灰79GYlO锅炉本体金属本色序号设备名称工程确定面漆颜色及卡号色彩样例色彩设计原则备注送风机银灰色74B04CSBOS-14M-21“.引风机银灰色74B040SB06*1426-2001”一V一次风机银灰色74B04锅炉钢架冰灰GY096S805-142-2001人<l”E“a炉后钢结构支架冰灰GY096S806-142-2001人(力Eaa与锅炉统一锅炉轻型屋顶淡灰色B03QSV'14M_K0l<R«炉顶大包淡灰色B03GSB06-14M-200nv三-Z1热3系统设备炉膛、包墙淡灰色B03CSeOS-14M-2C0I，*"“«省煤器灰斗淡灰色B03CSW-I4%-NO<Rv«M*M平台、次梁、楼梯、栏杆冰灰GY09GS80&-U20-2OO1a*o11«vwVIf刚性梁冰灰GY09S87426-2001；”(n«vnV«锅炉吹灰器及烟温探针冰灰GY096S8M-1426>2001I11«vwVIf分离器、贮水箱、疏水扩容器、疏水箱淡灰色B03外护板疏水扩容器排汽三冰灰GY09GS805-1426-2001J«vwaa主蒸汽管道、热再蒸汽管道、冷再蒸汽管道、给水管道乳白色Yll外护板空预器淡灰色B03CS80?COlym»<靠近炉膛外护板序号设备名称工程确定面漆颜色及卡号色彩样例色彩设计原则备注烟道、热二次风道及风箱淡灰色B03外护板n油管路中黄色Y07全厂油系统统一燃烧器面板、防雨棚淡灰色73B03口a靠近炉膛一设备GS805-14262001炉膛燃烧器与磨煤机连接管道送粉管道弯头冰灰GY09“Eaa电控设备淡灰色73B03GSW614?6?»1,.一,一r>除尘器本体电控设备冰灰GY09S805-142-2001一，Oga*全厂配电柜为冰灰GY09配电室内电除尘器支架冰灰GY09«8067426200111«vw«与锅炉统一电除尘器顶盖除尘器保温同色除汽机房以外的全部轻型屋面除尘器保温同色2燃料供应系统设备系输媒皮带机淡灰色73B03原则:输煤钢架等钢结构以冰灰为主,内部设备以灰色为主、亮色点缀，体现层次感。CSWS-1426-2001nvm*«na碎煤机深灰色71BOl滚轴筛深灰色71BOl校验装置银灰色74B04CS06-142-01汽a取样装置银灰色74B04CSa05T4"-NOI汽*起吊设备行车桔红色梁橙黄*2001”.a11aMC除铁器桔红色60R05GS8O-I42-2OO142-BaMS犁燥器淡灰色73B03斗轮堆取料机橘黄色59YR04CS8»15Q”0B推煤机淡黄色48Y06am-mo-序号设备名称工程确定面漆颜色及卡号色彩样例色彩设计原则备注装载机淡黄色48Y06GSel32001一R就地控制柜冰灰色GY09GS805-1426-200111«*w三«空气压缩机天（铁）蓝8PB09输煤除尘设备蓝灰色9PB08皮带支架颜色淡灰色73B0314MXM)tnv3除灰渣设备刮板捞渣机银灰色74B04（锅炉房内，外）原则:除灰钢架等钢结构以冰灰为主,内部设备以灰色为主、亮色点缀，体现层次感。14«2!MIMa渣仓银灰色B04CSBW-Kn-JOOiMMWK钢结构冰灰GY09（锅炉房外）S8014M-200l.mm11o三«a管壳式换热器银灰色74B04（锅炉房内）MMWK电动滤水器银灰色74B04（锅炉房内）QSBOS-142-200«iw*4<X-a渣浆泵银灰色74B04（锅炉房内）sw¢-4-jooMAMV«管道泵银灰色B04（锅炉房内+外）MH-a空气压缩机天蓝色8PBO7（空压机房内）空气净化装置天蓝色8PBO7（空压机房内）屋顶布袋除尘器银灰色74B04（灰库顶）QSH4*W.MW-X储气罐银灰色74B04（灰库，空压机房室外）GSWH"2001气化风机银灰色74B04（除尘器，气化风机棚）电加热器银灰色74B04（灰库，除尘器）OS06-14M-7001.XIMM序号设备名称工程确定面漆颜色及卡号色彩样例色彩设计原则备注仓泵蓝灰色9PB08（除尘器，锅炉房下）钢灰库（含支架）银灰色74B04钢灰库附属设备，如库顶布袋除尘器、卸料设芬等银灰色74B0403606-UM-TOOI.,.石子煤箱银灰色74B04（锅炉房内）KW>，MAM原则：化水钢架等钢结构以冰灰为主，内4水处理系统设备除盐水箱乳白色YIl部设备以灰色为主、亮色点缀，体现层次感。室外水箱考虑整体协调以浅色为主。碱储存罐淡灰色73B03n1a酸储存罐桔红色60R05氧气罐桔黄色59YR04压缩空气罐天蓝色10PB09CScO5*4<o*<wO1fata制氢设备银灰色74B04CS7WMM,im碱溶液箱象牙色46Y04碱液贮存罐象牙色46Y04混合床宝绿色23BG03树脂分离罐象牙色46Y04再生装置宝绿色23BG03絮凝沉淀池宝绿色23BG03(3B»14»)1-盐酸装置桔黄色59YR04J序号设备名称工程确定面漆颜色及卡号色彩样例色彩设计原则备注碱液装置象牙色46Y04加药装置象牙色46Y04污泥脱水装置银灰色74B04碱计量设备酸计量设备象牙色46Y04桔黄色59YR04GMOS»42001，,一BH二罗茨风机孔雀蓝5PBIl15电气及热工控制系统设备主变压器国际海灰色75B05CS806-1426-2001.*=Mm«*三防漆27kV离相封母国际海灰色75B05CS805-1426-Jt->»nMMIOkV离相封母国际海灰色75B050067426-2001力anO*O交直流励磁母线冰灰色77GY09（汽机房内）NNMOt-IOMmaaaiiManm»*X励磁整流柜冰灰色77GY09（汽机房内）CSM»732001.三mVE*a全厂配电柜为冰灰GY09GIS银灰色74B04GS601422001,»，M。a暂定以pin审查为准高压厂用、备用变压器海灰色75B05OSm74272001，”.冷oa室内外配电箱不锈钢本色室内屏柜冰灰色77GY09GS8O132OO1me三«a全厂配电柜为冰灰GY09高压变频装置冰灰色77GY09GS80-14M-200Ing”a全厂配电柜为冰灰GY09序号设备名称工程确定面漆颜色及卡号色彩样例色彩设计原则备注高压开关柜冰灰色77GY09GS80142-2001".mnawM全厂配电柜为冰灰GY09低压开关柜冰灰色77GY09GS8OI4M-2OOI.mw4R*X全厂配电柜为冰灰GY0938OV动力中心屏冰灰色77GY09GS801320014R*X全厂配电柜为冰灰GY09380V汽机MCC屏冰灰色77GY09GS80I4M-200I.*w>TT4X全厂配电柜为冰灰GY09380V锅炉MCC屏冰灰色77GY09GS8y-14M-200力2,«全厂配电柜为冰灰GY09继电器屏冰灰色77GY09GS8OI4M-2OOI.m*M>TT2、*全厂配电柜为冰灰GY09低压MCC屏冰灰色77GY09GS80-MM-2001力2冷X全厂配电柜为冰灰GY09低压直流屏冰灰色77GY09GS80½14M-200I.mwc4R*X全厂配电柜为冰灰GY09UPS屏冰灰色77GY09_GSaOI"2001.m>力e»a全厂配电柜为冰灰GY09厂房内仪表电气柜冰灰色77GY09G5M202mm02X全厂配电柜为冰灰GY09电子设备间盘柜冰灰色77GY09_GS80-l42t-2001424«全厂配电柜为冰灰GY09全厂电机与机务颜色保持一致，若机务系统带保温棉则电机采用机床灰79GYlO序号设备名称工程确定面漆颜色及卡号色彩样例色彩设计原则备注热工控制机柜冰灰色77GY09S80-142001.w>n<w>>全厂电气、热控统一柴油发电机I灰79GYIO6水工设备循环水泵蓝灰色9PB08旋转漉网蓝灰色9PB08钢闸门蓝灰色9PB08循环水泵站门式起重机60R05桔红、梁：77GY09冰灰。，右下角设置LoG0,左下设置吨位参数。与主厂房统一全厂统一液控蝶阀及液压站敞色9PB08（蝴井）与循环水系统主构件统一河水补给水泵蓝灰色9PB08旋转滤网蓝灰色9PB08滤网冲洗水泵蓝灰色9PB08钢闸门蓝灰色9PB08（靠近拦污栅）拦污棚蓝灰色9PB08（与旋转滤网一致）潜水泵（取水泵房）蓝灰色9液下排污泵（取水泵房）蓝灰色9取水泵房悬挂单梁起重机60R05桔红、梁：77GY09冰灰。，右卜角设置LoG0,左下设置吨位参数。与主厂房统一GS80S-142e-2001序号设备名称工程确定面漆颜色及卡号色彩设计原则备注空预器冲洗水泵蓝灰色9PBO8（水务中心边，工业消防水箱附近地上布置）工业水泵蓝灰色9PB08（水务中心边，工业消防水箱附近地上布置）变频生活供水设备蓝灰色9PB08（钠炉补给水处理室内布置）二化学生水泵蓝灰色9PB08I消防水泵房悬挂单梁起重机60R05桔红、梁：77GY09冰灰。，右卜角SlLOGO,左下设置吨位皴。与±房统一IGS0O5-I4-2OO1HB0-I全厂统一消防水泵大红色62R03GS05-m-2001«»Xa消防稳压泵大红色62R03GS805-t42i-?OOlPuenX1潜水泵（消防水泵房）银灰色74B04泡沫罐蓝灰色9PB08（油管附近）CO2贮罐蓝灰色9（锅炉房内）与水系统统一6水工设IG541气瓶蓝灰色9（汽机房内）与水系统统一雨淋阀组大红色62R03CS05-I4M200tM*3K与全厂消防系统统湿式报警阀组大红色62R03GS074*28<VanA«I与全厂消防系统统备消火栓大红色62R039B'，,<I与全厂消防系统统灭火器大红色62R03GSeO57W200t>>大tE与全厂消防系统统序号设备名称工程确定面漆颜色及卡号色彩样例色彩设计原则备注含煤废水处理设备（含提升水泵、污泥板框式压滤机、污泥泵等）银灰色74B04（转运站南边地上）MIM*生活污水处理设备（埋地式，含提升水泵、风机等）黑色（地下）与地下管道相同全厂回用水泵蓝灰色9PBO8（污水处理区，水下）绿化水泵蓝灰色9PBO8（污水处理区，水下）污水系统反洗水泵浅灰色B03（污水处理区，水下）生活区污水提升水泵蓝灰色9PBO8（污水处理区，水下）7脱硫及脱硝系统设备FGD吸收塔银灰色74B04OSB05*I4M*200rvwm-m氧化风机银灰色74B04CSBO$-I4M-2001循环浆液泵蓝灰色9PBO8湿式溢流型球磨机银灰色74B04CSK-l4-200l.MWWM石灰石仓银灰色74B04CSBOS-4-200.MMVK石灰石浆液箱冰灰色GY09GSa05-142-M01石膏浆液箱冰灰色GY09GS8MT426-2001«3J11waa真空泵蓝灰色9PBO8真空皮带脱水机蓝灰色9PBO8石灰石、石膏浆液旋流器蓝灰色9PBO8序号设备名称工程确定面漆颜色及卡号色彩样例色彩设计原则备注工艺水泵蓝灰色9PB08工艺水箱冰灰色GY09GS805-1426-2001一cma«事故浆液箱冰灰色GY09GS805-142-2001«vwa*1.3全厂管道色彩发电厂管道油漆施工方法及要求，应遵照火力发电厂保温油漆设计规程DL/T5072-2007执行。有保温要求的设备和管道应符合火力发电厂保温油漆设计规程第9.1.3条的规定。1.3.1管道着色可按火力发电厂保温油漆设计规程DL/T5072-2007第9.1.3条的规定。管道介质名称及介质流向箭头应符合火力发电厂保温油漆设计规程第9.L7条的规定。序号管道名称面漆颜色及卡号色彩样例色环CYMK色卡体系备注保温管道油漆色彩1主蒸汽管道再热蒸汽管道金属保护层原色无2抽汽、背压蒸汽、供热管道金属保护层原色红色MloOYloO3其它蒸汽管道金属保护层原色红色MlOoYloO4凝结水管道（保温）金属保护层原色浅绿色C25Y505给水管道金属保护层原色绿色CloOYloo6疏放水、排水管道金属保护层原色绿色CloOYloO序号管道名称面漆颜色及卡号色彩样例色环CYMK色卡体系备注7热风道、金属保护层原色蓝色CloO8烟道金属保护层原色无9冷却水、冷冻水管道（保温）金属保护层原色10制粉、送粉管道金属保护层原色黑色KlOO11除尘器加热风道金属保护层原色蓝色C100不保温管道油漆色彩1凝结水管道（不保温）淡绿色G02无选用漆膜颜色标准样卡2除盐水、化学补充水管道淡绿色G02白色选用漆膜颜色标准样卡3循环水、工业水、冲灰水管道黑色KlOO无4送粉管道（不保温）淡灰色B03CSBOS-14%200l，nst*黑色Kloo选用漆膜颜色标准样卡5不保温的排汽管道金属保护层原色6消防水管道大红R03无选用漆膜颜色标准样卡7油管道深黄色Y08无选用漆膜颜色标准样卡8冷风道浅蓝色PB06无选用漆膜颜色标准样卡B>B序号管道名称面漆颜色及卡号色彩样例色环CYMK色卡体系备注20埋地管道黑色KlOO21工业水箱天(Bk)蓝PB09M-14M-2O01<*>选用漆膜颜色标准样卡22除盐水箱、原水箱淡绿色G02选用漆膜颜色标准样卡23埋地管道黑色KlOO24支吊架银灰色B04OSmT4冰加无选用漆膜颜色标准样卡25平台扶梯银灰色B04OSao6T"2OO1选用漆膜颜色标准样卡26天然气、高炉煤气蓝色M50C100黑色KlOO27氧气管道蓝色C30红色MlOOYIOo28联氨管道橙黄色红色MlOOYloo30磷酸三钠溶液管道绿色ClOOYloO红色MIoOY10031石灰浆管道浅灰色K40白色常用管道油漆色彩序号管道名称面漆颜色及卡号色彩样例色环CYMK色卡体系备注1生水管道、工业水管道黑色KlOO选用漆膜颜色标准样卡2碱管道淡黄色Y06选用漆膜颜色标准样卡3污水、工业废水管道淡灰色B03na选用漆膜颜色标准样卡4灰水回收管道淡灰色B03:6-1”一，nm*选用漆膜颜色标准样卡5灰渣管道淡灰色B036一r>*选用漆膜颜色标准样卡6氢气系统阀门、消防系统阀门、油系统阀门的阀体均与管道颜色一致7除上述系统以外不保温阀门黑色阀体手轮红色R03选用漆膜颜色标准样卡开关方向箭头黑色8调节阀执行器原色按照厂家标准9输煤系统的落煤管道淡灰色B03CSQOS7424-JOOIfm11*选用漆膜颜色标准样卡序号管道名称面漆颜色及卡号色彩样例色环CYMK色卡体系备注10输煤系统除尘设备管道淡灰色B03选用漆膜颜色标准样卡11镀锌管道构件本色12保温设备、管道外包铝合金板或压型钢板13生活水管道淡灰色B03选用漆膜颜色标准样卡14杂用水管道淡灰色B03GSSQS-4Maa2001,M选用漆膜颜色标准样卡二、管道色环、截止流向及名称本部分标识适用于管道色环、截止流向及名称标注1-介质流向箭头；2-色环；3-介质名称.参数s.(mm)管道外径小、(mm)s.abCdeD10040603010060100<D20060904510080200<D3008012060150100300<D50010015075150120D>50012018090200150介质名称标注应包含中英文两种文字，其中中文标注部分占23c的空间，字体为仿宋，字号大小视空间大小顶格标注；英文标注部分占l3c的空间，字体为TinIeSNewRoman,字号大小视空间大小顶格标注。介质名称标注样例：横向标注：-#3炉A侧热一次风管道SC#3BoilerASidePrimaryAirPipeline竖向标注：13c23c#3 Bo=er A三、设备设施建筑物标志牌本部分适用于全厂设备、设施、建筑物标志牌。标志牌内容包括：(1)KKS码，(2)主设备名称、附属设备名称、设备名称等中文描述，(3)英文描述，英文描述部分单词首字母均为大写,(4)设备二维码。塑料标牌厚度为3mm,其他要求见下文。不锈钢标牌厚度为0.8mm。大的标志牌厚度为1.0mm。不锈钢为拉丝面或亚光面。带孔的、小的标志牌用铁丝悬挂。大的、不带孔的标志牌用胶粘贴在设备上，胶的规格和数量应咨询制作标志牌厂家并同时购买。标志牌应先做出清样，经玻雅发电公司和EPC项目部确认后再批量制作。1汽轮（发电）机标志牌1.1汽轮（发电）机标志牌的制图标准标志牌分三部分组成，上部分为KKS编码，中间部分为中文描述，下半部分为英文描述，（如无KKS编码，中英文各占50%）。推荐使用甲规格参数铭牌：KKS码：以A点为中心，TimeSNeWRoman,48号字体，加粗，红色，居中。表A.7汽轮（发电）机标志牌参数表mm中文描述：以B点为中心，仿宋，108号字体，加粗，红色，居中。英文描述：以C点为中心，数规格BABi甲700500642450乙600450550405丙500400460360TimesNewRoman,64号字体，红色，居中。（英文描述如已充满标志牌内，可适当减小字体，上面图例中居中应为两端对齐）。BvH-2锅炉标志牌（制图标准及参数同1.1）2.1锅炉标志牌样式3变电站3.1 断路器标志牌3.1.1 断路器标志牌的制图标准标志牌分三部分组成，上部分为KKS编码，中间部分为中文描述，下半部分为英文描述，（如无KKS编码，中英文各占50%）。KKS码：以A点为中心，TimesNewRoman,20号字体，加粗，红色，居中。中文描述：以B点为中心，仿宋，24号字体，加粗，红色，居中。英文描述：以C点为中心，TimesNewRoman,22号字体，红色，居中。（英文描述如已充满标志牌内，可适当减小字体，上面图例中居中应为两端对齐）。表A.8断路器标志牌的制图参数BAB、43202202381883.1.2断路器标志牌样式（标志牌中宜含有设备编码）飞OGk啕凝5021OfC,FMmLutaiLinc樱BreakeriPhaseC麴瞬219mm32Ornm3.2 隔离开关、柱上断路器标志牌（制图标准和参数同1）3.3 电流、电压互感器、避雷器、耦合电容器标志牌（制图标准和参数同3.1）3.4控制箱，端子箱标志牌（制图标准和参数同3.1）3.5接地开关标志牌（制图标准和参数同3.1,字体颜色为黑色，黑色边4变压器（电抗器等）标志牌4.1 变压器（电抗器等）标志牌的制图标准标志牌分三部分组成，上部分为KKS编码，中间部分为中文描述，下半部分为英文描述，（如无KKS编码，中英文各占50%）。推荐使用丙规格参数铭牌：KKS码：以A点为中心，TimeSNeWRoman,36号字体，加粗，红色，居中。中文描述：以B点为中心，仿宋，64号字体，加粗，红色，居中。英文描述：以C点为中心，TimesNewRoman,42号字体，红色，居中。（英文描述如已充满标志牌内，可适当减小字体，上面图例中居中应为两端对齐）。4.2 变压器（电抗器等）标志牌样式5室内配电装置标志牌5.1室内配电装置标志牌的制图标准标志牌分三部分组成，上部分为KKS编码，中间部分为中文描述，下半部分为英文描述，（如无KKS编码，中英文各占50%）。推荐使用甲规格参数铭牌：KKS码：以A点为中心，TimeSNeWRoman,12号字体，加粗，红色，居中。中文描述：以B点为中心，仿宋，18号字体，加粗，红色，居中。英文描述：以C点为中心，TimesNewRoman,12号字体，红色，居中。（英文描述如已充满标志牌内，可适当减小字体，上面图例中居中应为两端对齐）。8B参数规格、j.4RBxI一甲160136200176乙144124)X0160丙120HM150134表A.10室内配电装置标志牌制图参数表mm5.2室内配电装置标志牌样式6机炉主要辅机设备标志牌6.1 主要辅机设备标志牌制图标准标志牌分三部分组成，上部分为KKS编码，中间部分为中文描述，下半部分为英文描述，（如无KKS编码，中英文各占50%）。推荐使用甲规格参数铭牌：KKS码：以A点为中心，TimesNewRoman,32号字体，加粗，红色，居中。中文描述：以B点为中心，仿宋，42号字体，加粗，红色，居中。英文描述：以C点为中心，TimeSNeWRoman,32号字体，红色，居中。（英文描述如已充满标志牌内,可适当减小字体，上面图例中居中应为两端对齐）。参数规格A4B4甲500400460360乙400300364264丙20010018390表A.11主要辅机设备标志牌制图参数表nun6.2 主要辅机设备标志牌样式及应用电动给水泵.S100也NaJjUnit IEleariCanyDrlVenFeedIXn320mm50QnTn.1407一般辅机设备标志牌7.1 一般辅机设备标志牌制图标准标志牌分三部分组成，上部分为KKS编码，中间部分为中文描述，下半部分为英文描述，（如无KKS编码，中英文各占50%）。推荐使用甲规格参数铭牌：KKS码：以A点为中心，TimesNewRoman,9号字体，加粗，红色，居中。中文描述：以B点为中心，仿宋，15号字体，加粗，红色，居中。英文描述：以C点为中心，TimesNewRoman,12号字体，红色，居中。（英文描述如已充满标志牌内，可适当减小字体，上面图例中居中7.2 一般辅机设备标志牌样式143vn | Omm -|7】IiE8阀门8.1 阀门标志牌制图标准及参数标志牌分成三部分，上部分为KKS码，占中间部分为中文描述，下半部分为英文描述。如没有KKS码的标牌，上部分为中文描述、居中，下部分为英文描述、居中。各占50%。字体要求：KKS码：TimesNewRoman,16号字体，加粗，红色，居中。中文描述：仿宋，16号字体，加粗，红色，居中。英文描述：TimesNewRoman,16号字体，红色，居中。（英文描述如已充满标志牌内，可适当减小字体，上面图例中居中应为两端对齐）。=70mm.=80mn.4=50i11u8.2 阀门标志牌样式13mm居中50mmIH boiIer water continuous blowdown PneUaatiC govener valve24m居中56u10HAD10AA161#1炉连续排污气动调节门13mm居中8.3 取样管、仪表管阀门标志牌可按比例缩小，仪表管在10根以下时标志牌水平或斜向排列、10根以上“V”形排列。9控制、保护、交（直）流、电能、远动等盘（柜）标志牌9.1 控制、保护、交（直）流、电能、远动等盘（柜）标志牌按屏眉尺寸设置。9.2 单台屏（柜）标志牌的应用3号炉45#变送器就地柜KKS编码幽Unit3#45TranSmittelrPanel国辘单台屏（柜
