欢迎来到课桌文档! | 帮助中心 课桌文档-建筑工程资料库
课桌文档
全部分类
  • 党建之窗>
  • 感悟体会>
  • 百家争鸣>
  • 教育整顿>
  • 文笔提升>
  • 热门分类>
  • 计划总结>
  • 致辞演讲>
  • 在线阅读>
  • ImageVerifierCode 换一换
    首页 课桌文档 > 资源分类 > DOCX文档下载

    双相不锈钢详解.docx

    • 资源ID:473961       资源大小:17.85KB        全文页数:4页
    • 资源格式: DOCX        下载积分:5金币
    快捷下载 游客一键下载
    会员登录下载
    三方登录下载: 微信开放平台登录 QQ登录
    下载资源需要5金币
    邮箱/手机:
    温馨提示:
    用户名和密码都是您填写的邮箱或者手机号,方便查询和重复下载(系统自动生成)
    支付方式: 支付宝    微信支付
    验证码:   换一换

    加入VIP免费专享

    账号:
    密码:
    验证码:   换一换
      忘记密码?

    友情提示
    2、PDF文件下载后,可能会被浏览器默认打开,此种情况可以点击浏览器菜单,保存网页到桌面,就可以正常下载了。
    3、本站不支持迅雷下载,请使用电脑自带的IE浏览器,或者360浏览器、谷歌浏览器下载即可。
    4、本站资源下载后的文档和图纸-无水印,预览文档经过压缩,下载后原文更清晰。
    5、试题试卷类文档,如果标题没有明确说明有答案则都视为没有答案,请知晓。

    双相不锈钢详解.docx

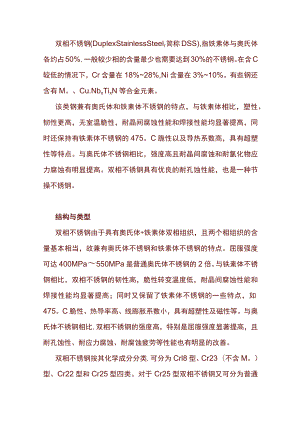

    双相不锈钢(DuplexStainlessSteelr简称DSS),指铁素体与奥氏体各约占50%,一般较少相的含量最少也需要达到30%的不锈钢。在含C较低的情况下,Cr含量在18%28%,Ni含量在3%10%。有些钢还含有M。、Cu.NbxTixN等合金元素。该类钢兼有奥氏体和铁素体不锈钢的特点,与铁素体相比,塑性、韧性更高,无室温脆性,耐晶间腐蚀性能和焊接性能均显著提高,同时还保持有铁素体不锈钢的475。C脆性以及导热系数高,具有超塑性等特点。与奥氏体不锈钢相比,强度高且耐晶间腐蚀和耐氯化物应力腐蚀有明显提高。双相不锈钢具有优良的耐孔蚀性能,也是一种节操不锈钢。结构与类型双相不锈钢由于具有奥氏体+铁素体双相组织,且两个相组织的含量基本相当,故兼有奥氏体不锈钢和铁素体不锈钢的特点。屈服强度可达400MPa550MPa是普通奥氏体不锈钢的2倍。与铁素体不锈钢相比,双相不锈钢的韧性高,脆性转变温度低,耐晶间腐蚀性能和焊接性能均显著提高;同时又保留了铁素体不锈钢的一些特点,如475。C脆性、热导率高、线膨胀系数小,具有超塑性及磁性等。与奥氏体不锈钢相比,双相不锈钢的强度高,特别是屈服强度显著提高,且耐孔蚀性、耐应力腐蚀、耐腐蚀疲劳等性能也有明显的改善。双相不锈钢按其化学成分分类,可分为Crl8型、Cr23(不含M。)型、Cr22型和Cr25型四类。对于Cr25型双相不锈钢又可分为普通型和超级双相不锈钢,其中应用较多的是Cr22型和Cr25型。我国采用的双相不锈钢以瑞典产居多,具体牌号有:3RE60(Crl8型),SAF2304(Cr23型),SAF2205(Cr22型),SAF2507(Cr25型)。双相不锈钢分类第一类属低合金型代表牌号UNSS32304(23Cr-4Ni-0.1N),钢中不含铝,PREN值为24-25,在耐应力腐蚀方面可代替AISI304或316使用。第二类属中合金型,代表牌号是UNSS31803(22Cr-5Ni-3Mo-0.15N),PREN值为32-33,其耐蚀性能介于AISI316L和6%Mo+N奥氏体不锈钢之间。第三类属高合金型,一般含25%Cr,还含有铝和氮,有的还含有铜和铝标准牌号UNSS32550(25Cr-6Ni-3Mo-2Cu-0.2N),PREN值为38-39这类钢的耐蚀性能高于22%Cr的双相不锈钢。第四类属超级双相不锈钢型,含高铝和氮,标准牌号UNSS32750(25Cr-7Ni-3.7Mo-0.3N),有的也含2和铜,PREN值大于40,可适用于苛刻的介质条件,具有良好的耐蚀与力学综合性能,可与超级奥氏体不锈钢相媲美。双相不锈钢牌号我国新标准GB/T20878-2007不锈钢和耐热钢牌号及化学成分中加入了许多双相不锈钢牌号。如:14Crl8NillSi4AITi、022Crl9Ni5Mo3Si2Ns12Cr21Ni5Tio另外:著名的2205双相钢相当于我国的022Cr23Ni5Mo3N.0双相钢性能特点由于两相组织的特点,通过正确控制化学成分和热处理工艺,使双相不锈钢兼有铁素体不锈钢和奥氏体不锈钢的优点,它将奥氏体不锈钢所具有的优良韧性和焊接性与铁素体不锈钢所具有的较高强度和耐氯化物应力腐蚀性能结合在一起,正是这些优越的性能使双相不锈钢作为可焊接的结构材料发展迅速,80年代以来已成为和马氏体型、奥氏体型和铁素体型不锈钢并列的一个钢类。双相不锈钢有以下性能特点:1)含铝双相不锈钢在低应力下有良好的耐氯化物应力腐蚀性能。一般18-8型奥氏体不锈钢在60以上中性氯化物溶液中容易发生应力腐蚀断裂,在微量氯化物及硫化氢工业介质中用这类不锈钢制造的热交换器、蒸发器等设备都存在着产生应力腐蚀断裂的倾向,而双相不锈钢却有良好的抵抗能力。2)含铝双相不锈钢有良好的耐孔蚀性能。在具有相同的孔蚀抗力当量值(PRE=Cr%+3.3Mo%+16N%)时,双相不锈钢与奥氏体不锈钢的临界孔蚀电位相仿。双相不锈钢与奥氏体不锈钢耐孔蚀性能与AISI316L相当。含25%Cr的,尤其是含氮的高铭双相不锈钢的耐孔蚀和缝隙腐蚀性能超过了AISI316Lo3)具有良好的耐腐蚀疲劳和磨损腐蚀性能。在某些腐蚀介质的条件下,适用于制作泵、阀等动力设备。4)综合力学性能好。有较高的强度和疲劳强度,屈服强度是18-8型奥氏体不锈钢的2倍。固溶态的延伸率达到25%,韧性值AK(V型槽口)在IoOJ以上。5)可焊性良好,热裂倾向小,一般焊前不需预热,焊后不需热处理,可与18-8型奥氏体不锈钢或碳钢等异种焊接。6)含低铭(18%Cr)的双相不锈钢热加工温度范围比18-8型奥氏体不锈钢宽,抗力小,可不经过锻造,直接轧制开坯生产钢板。含高铝(25%Cr)的双相不锈钢热加工比奥氏体不锈钢略显困难,可以生产板、管和丝等产品。7)冷加工时比18-8型奥氏体不锈钢加工硬化效应大,在管、板承受变形初期,需施加较大应力才能变形。8)与奥氏体不锈钢相比,导热系数大,线膨胀系数小,适合用作设备的衬里和生产复合板。也适合制作热交换器的管芯,换热效率比奥氏体不锈钢高。9)仍有高铭铁素体不锈钢的各种脆性倾向,不宜用在高于300°C的工作条件。双相不锈钢中含铭量愈低,。等脆性相的危害性也愈小。

    注意事项

    本文(双相不锈钢详解.docx)为本站会员(夺命阿水)主动上传,课桌文档仅提供信息存储空间,仅对用户上传内容的表现方式做保护处理,对上载内容本身不做任何修改或编辑。 若此文所含内容侵犯了您的版权或隐私,请立即通知课桌文档(点击联系客服),我们立即给予删除!

    温馨提示:如果因为网速或其他原因下载失败请重新下载,重复下载不扣分。




    备案号:宁ICP备20000045号-1

    经营许可证:宁B2-20210002

    宁公网安备 64010402000986号

    课桌文档
    收起
    展开
