复合岩棉板外墙外保温应用技术规程.docx

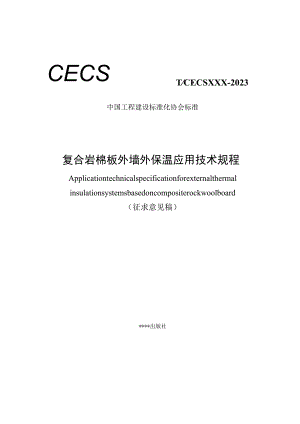

CECSTCECSXXX-2023中国工程建设标准化协会标准复合岩棉板外墙外保温应用技术规程Applicationtechnicalspecificationforexternalthermalinsulationsystemsbasedoncompositerockwoolboard（征求意见稿）*出版社中国工程建设标准化协会标准复合岩棉板外墙外保温应用技术规程ApplicationtechnicalspecificationforexternalthermalinsulationsystemsbasedoncompositerockwoolboardTCECS*-2023主编单位：北京住总集团有限责任公司批准单位：中国工程建设标准化协会施行日期：20XX年XX月XX日XXXX出版社2023北京Il前言根据中国工程建设标准化协会关于印发2020年第二批协会标准制订、修订计划的通知（建标协字202023号）的要求，编制组经深入调查研究，认真总结实践经验,参考国内外先进标准，并在广泛征求意见的基础上,制定本规程。本规程共分7章和2个附录，主要内容包括：总则、术语、基本规定、性能要求、设计与构造、施工和质量验收等。本规程的某些内容可能直接或间接涉及专利，本文件的发布机构不承担识别这些专利的责任。本规程由中国工程建设标准化协会建筑环境与节能专业委员会归口管理，由北京住总集团有限责任公司负责具体技术内容解释，在执行过程中，如有意见或建议，请反馈给北京住总集团有限责任公司（地址：北京市朝阳区七圣路光熙门北里29号楼，邮政编码：IoOO28,电子邮箱：techbrcc）主编单位：北京住总集团有限责任公司北京泰瑞通和节能环保科技有限公司参编单位：北京建筑节能研究发展中心中国建材检验认证集团股份有限公司北京城市副中心投资建设集团有限公司北京建筑材料检验研究院股份有限公司北京城建集团有限责任公司北京市第五建筑工程集团有限公司中建一局集团建设发展有限公司上海同济建设有限公司中国船舶重工集团国际工程有限公司清华大学建筑设计研究院有限公司同济大学建筑设计研究院（集团）有限公司航天规划设计集团有限公司三一筑工科技股份有限公司海鹰空天材料研究院（苏州）有限责任公司主要起草人：主要审查人：IV1总则12术语23基本规定44性能要求64.1 材料性能要求64.2 外墙外保温系统105设计与构造125.1 一般规定125.2 薄抹灰复合无机纤维板外墙外保温系统135.3 复合无机纤维保温装饰一体化系统146施工166.1 一般规定166.2 薄抹灰复合无机纤维板外墙外保温系统176.3 复合无机纤维保温装饰一体化系统207质量验收237.1 一般规定237.2 薄抹灰复合无机纤维板外墙外保温系统247.3 复合无机纤维保温装饰一体化系统26附录A复合岩棉板垂直于板面方向的抗拉强度试验方法29附录B材料现场复验项目31用词说明33引用标准名录34附：条文说明36Contents1 Generalprovision12 Terms23 Basicrequirements44 Performancerequirements64.1 MaterialPerformanceRequirements64.2 Externalwallinsulationsystem105 DesignandConstruction125.1 Generalprovisions125.2 Thinplastercompositeinorganicdimensionboardexternalwallexternalthermalinsulationsystem135.3 Compositeinorganicdimensionthermalinsulationanddecorationintegratedsystem146 Construction166.1 Generalprovisions166.2 Thinplastercompositeinorganicdimensionboardexternalwallexternalthermalinsulationsystem176.3 Compositeinorganicdimensionthermalinsulationanddecorationintegratedsystem207 Qualityacceptance237.1 Generalprovisions237.2 Thinplastercompositeinorganicdimensionboardexternalwallexternalthermalinsulationsystem247.3 Compositeinorganicdimensionthermalinsulationanddecorationintegratedsystem错误!未定义书签。AppendixATestmethodfortensilestrengthofcompositerockwoolboardperpendiculartothedirectionofboardsurface46AppendixBMaterialon-sitere-inspectionproject52Explanationofwording错误!未定义书签。1.istofquotedstandards错误!未定义书签。Addition:Explanationofprovisions错误!未定义书签。i.o.1为规范以无机纤维保温板为保温芯材的外墙外保温系统在建筑工程中的技术要求，做到技术先进、安全可靠、经济合理，保证工程质量，制定本规程。1.0.2本规程适用于新建、改建、扩建民用建筑采用复合无机纤维保温板的薄抹灰或保温装饰一体化外保温系统的的工程设计、施工及质量验收，既有建筑节能改造采用复合无机纤维保温板薄抹灰或保温装饰一体化外保温系统外墙外保温系统工程可参照本规程的相关规定。1.0.3薄抹灰无机纤维保温板外墙外保温以及无机纤维保温装饰一体化系统工程的设计、施工及质量验收，除应符合本规程规定外，尚应符合国家现行有关标准和现行中国工程建设标准化协会有关标准的规定。2术语2.0.1复合无机纤维保温板inorganicfiberinsulationboard以无机纤维保温材料为主要原料，经高温熔融，用离心力、高压载能气体喷吹等工艺成棉后，以热固型树脂或无机粘接材料为粘结剂，经内置腹丝加强，双面无机贴面压制复合、切割并封边而制成的具有一定刚度的无机防火A级的建筑外墙保温板材，简称无机纤维板。本规程中无机纤维保温板包含复合岩棉板、复合玻璃棉板、气凝胶复合（陶瓷纤维）、复合气凝胶板及复合陶瓷纤维板五种类型。2.0.2薄抹灰复合无机纤维板外墙外保温系统thinplasteringinorganicfiberboardexteriorinsulationsystem以无机纤维保温板为保温材料，用胶粘剂加设锚栓安装于基层墙体外侧，采用玻纤网进行增强的抹面胶浆作防护层，用饰面材料进行表面装饰，具有保温功能和装饰效果的非承重保温构造系统。2.0.3复合无机纤维保温装饰一体化板inorganicfiberinsulationdecorationintegratedboard由装饰面板、胶粘剂、无机纤维保温板以底衬等复合而成，在工厂预制成型，具有保温和装饰功能的板状制品。2.0.4复合无机纤维保温装饰一体化系统inorganicfiberthermalinsulationdecorationintegratedsystem由复合无机纤维保温装饰一体化板、胶粘剂嵌缝材料、密封胶及锚固件组成，在工厂预制成型，置于基层墙体外侧且具有保温和装饰功能的非承重保温构造系统。2.0.5基层墙体substrate建筑物中起承重或围护作用的外墙墙体，可以是混凝土墙体或砌块墙体。2.0.6胶粘剂adhesive由水泥基胶凝材料、高分子聚合物材料以及填料和添加剂等组成，专用于将复合无机纤维保温板或复合无机纤维保温装饰一体化板粘贴在基层墙体上的聚合物水泥砂浆。2.0.7抹面胶浆renderingcoatmortar由水泥基胶凝材料、高分子聚合物材料以及填料和添加剂等组成，具有一定变形能力和良好粘结性能的抹面材料。2.0.8玻纤网glassfibermesh表面经高分子材料涂覆处理的、具有耐碱功能的网格状玻璃纤维织物，作为增强材料内置于抹面胶浆中，用以提高抹面层的抗裂性和抗冲击性。2.0.9装饰面板decorativesurfacepanel复合在复合无机纤维保温板表面的具有饰面层的板材，在复合无机纤维保温装饰一体化板中起增强作用的构造层。2.0.10饰面层facinglayer薄抹灰复合无机纤维板外墙外保温系统的外装饰层,包括涂料饰面和装饰砂浆等。2.0.11锚固件anchoringpiece由锚栓及配套锚固连接件组成，用于将复合无机纤维保温装饰一体化板固定于基层墙体的机械固定件。2.0.12托架bracket由金属构件和锚固件组成，设置在复合无机纤维保温装饰一体化系统底部或外墙圈梁位置的金属托架。2.0.13锚栓anchor由膨胀件和膨胀套管组成，或仅由膨胀套管构成，依靠膨胀产生的摩擦力或机械锁定作用连接网织增强岩棉板与基层墙体的机械固定件。3基本规定3.0.1薄抹灰复合无机纤维板外墙外保温系统及复合无机纤维保温装饰一体化系统应符合下列规定：1无机纤维保温板在生产、运输、储存以及施工过程中，应采取防护措施，不可重压和碰撞，不宜露天长期暴晒；2薄抹灰复合无机纤维板外墙外保温系统及无机纤维保温装饰一体化系统应能适应基层墙体的正常变形而不产生裂缝、空鼓或脱落；3在重力、风荷载、温湿度、地震及主体结构变形等的作用下，薄抹灰复合无机纤维板外墙外保温系统及复合无机纤维保温装饰一体化系统应与主体结构安全连接，不产生有害的变形和破坏；4薄抹灰复合无机纤维板外墙外保温系统及复合无机纤维保温装饰一体化系统应具有防止火焰沿外墙面蔓延的能力；5薄抹灰复合无机纤维板外墙外保温系统及复合无机纤维保温装饰一体化系统各组成部分具有物理-化学稳定性。所有组成材料应彼此相容并具有防腐性。在可能受到生物侵害（鼠害、虫害等）时，外保温工程具有防生物侵害性能。3.0.2薄抹灰复合无机纤维板外墙外保温系统及复合无机纤维保温装饰一体化系统工程使用的各种组成材料及配套部品应成套供应，并提供型式检验报告。型式检验报告中应包括系统耐候性和抗风压性能检验项目以及配套组成材料的名称、生产单位、规格型号、主要性能参数。3.0.3薄抹灰复合无机纤维板外墙外保温系统及复合无机纤维保温装饰一体化系统工程的保温、隔热及防潮性能应符合现行国家标准建筑节能与可再生能源利用通用规范GB55015、民用建筑热工设计规范GB50176的相关规定。3.0.4薄抹灰复合无机纤维板外墙外保温系统及复合无机纤维保温装饰一体化系统工程的使用高度及防火安全设计应符合现行国家标准建筑防火通用规范GB55037、建筑设计防火规范GB50016的相关规定，施工防火安全应符合现行国家标准建设工程施工现场消防安全技术规范GB50720的相关规定。3.0.5薄抹灰复合无机纤维板外墙外保温系统的饰面层应选用具有良好的透气性能的涂料、饰面砂浆等轻质面层材料，且饰面层应与外墙外保温系统其它组成材料相容。3.0.6薄抹灰复合无机纤维板外墙外保温系统及复合无机纤维保温装饰一体化系统的饰面材料不宜采用饰面砖。3.0.7薄抹灰复合无机纤维板外墙外保温系统及复合无机纤维保温装饰一体化系统的施工应符合现行国家标准建筑工程绿色施工规范GB/T50905的规定。3.0.8复合无机纤维保温板所用保温材料不应包含六溟环十二烷等禁止使用材料。3.0.9在正常使用和维护的条件下，薄抹灰复合无机纤维板外墙外保温系统及复合无机纤维保温装饰一体化系统的设计工作年限不应少于25年。3.0.10薄抹灰复合无机纤维板外墙外保温系统及复合无机纤维保温装饰一体化系统的建筑节能工程的设计、施工和验收，除应符合本规程外，尚应符合现行国家、行业有关标准的规定。4性能要求4.1 材料性能要求4.1.1 复合无机纤维保温板的技术和尺寸允许偏差应符合表4.1.1-1和表4.1.1-2的规定。表4.1.1-1复合无机纤维保温板技术指标项目性能要求试验方法复合岩棉板复合玻璃棉板气凝胶复合（陶瓷纤维）复合气凝胶板复合陶姿纤维板表观密度»140902140N140120导热系数(25),W/(mK)0.0400.0350.0250.0280.0320.0200.032GB/T10294或GB/T10295酸度系数21.826GB/T5480尺寸稳定性(70°C,48h)1%1.0GB/T8811或GB/T30806吸水量（部分浸人）,kgm224h0.528dW1.5质量吸湿率，%l.0GB/T5480憎水率，%N98GB/T10299体积吸水率（全浸），%5.05.05.0WLO6.0GB/T25975弯曲破坏荷载，NN60振动质量损失率，%1.0垂直于板面方向的抗拉强度，MPa0.10.l30.10.1>0.1燃烧性能A级A级A级A级A级GB8624表4.1.1-2复合无机纤维板外观及尺寸允许偏差项目性能要求试验方法改性岩棉板玻璃丝棉气凝胶复合（陶瓷纤维）气凝胶陶瓷纤维外观表面平整，不应有妨碍使用的伤痕、污迹、破损GB/T29906尺寸允许偏差长度，mm+10,-3GB/T5480宽度，mm+5,-3厚度，mm+3,-3直角偏离度，mm/m5GB/T25975平整度偏差，mm/m64.1.2复合无机纤维保温装饰一体化板的保温材料燃烧性能分级及导热系数应符合表4.1.1-1的要求，其他性能指标应符合表4.1.2-1的要求，尺寸允许偏差应符合表4.1.2-2的规定。表4.1.2-1复合无机纤维保温装饰一体化板性能指标项目指标项目I型II型单位面积质量，kgm2<20单位面积质量，kgm三JG/T287拉伸粘接强度，MPa原强度拉伸粘接强度，MPaN0.15,破坏发生在保温材料中JGJ144耐水强度20.1020.15耐冻融强度20.100.15抗冲击性，J用于建筑物首层IOJ冲击合格，其它层3J冲击合格抗弯荷载，N不小于板材自重吸水量，gm2500不透水性系统内侧未渗透表4.1.2-2复合无机纤维保温装饰一体化板尺寸允许偏差项目指标长度、厚度、宽度，mmI型单位面积质量，kgm2<20拉伸粘接强度，MPa原强度4.1.3复合无机纤维保温板及无机纤维保温装饰一体化板规格尺寸宜符合表4.1.31及41.3-2的规定。表4L31复合无机纤维保温板规格尺寸长度(mm)宽度(mm)厚度(mm)1200600应符合节能要求，由设计确定表4.1.3-2无机纤维保温装饰一体化板规格尺寸长度(mm)宽度(mm)厚度(mm)6001200300-80020-120注：复合无机纤维保温装饰一行:化板厚度应由设计确定节能要工Ro4.1.4 胶粘剂技术指标应符合表4.1.4的要求，且与保温板相容。表4.1.4胶粘剂性能指标项目性能指标试验方法拉伸粘结强度，MPa(与水泥砂浆)原强度"0.6GB/T29906耐水强度浸水48h,干燥2hN0.3浸水48h,干燥7dN0.6拉伸粘结强度，MPa(与复合无机纤维保温板)原强度20.10,破坏发生在保温材料中耐水强度浸水48h,干燥2h0.06浸水48h,干燥7d0.10可操作时间，h1.54.0注：拉伸粘结强度测试应使用系统配套的保温材料，若使用的保温材料需用配套界面剂时，试验前应在保温材料上涂刷界面剂。4.1.5 抹面胶浆技术指标应符合表4.1.5的要求，且与保温板相容。表4.1.5抹面胶浆性能指标项目性能指标试验方法拉伸粘结强度，原强度0.10,破坏发生在保温材料中GB/T29906MPa（与复合无机纤维保温板）耐水强度浸水48h,干燥2h5:0.06浸水48h,干燥7d0.10耐冻融5:0.10柔韧性压折比3.0抗冲击性3J级不透水性试样抹面层内侧无水渗透吸水量，gm2500可操作时间，h1.54.0注：做抗冲击试验时应选用相对应的保温材料作为基材。当年度已进行外墙外保温系统抗冲击测试时，可不测此项。4.1.6玻纤网技术指标应符合表4.1.6的要求。表4.1.6玻纤网性能指标项目性能指标（标准玻纤网）试验方法单位面积质量，gm2230GB/T9914.3断裂应变，%才5GB/T7689.5耐碱断裂强力保留率（经纬向），%M50快速法：JC561.2中附录A或标准方法：GB/T20102xGB/T7689.5耐碱断裂强力保留值（经纬向），N50mmN7504.1.7饰面材料应符合下列规定:1涂料应符合现行国家标准合成树脂乳液外墙涂料GB/T9755、复层建筑涂料GBZT9779和现行行业标准外墙无机建筑涂料JG/T26的相关规定；2饰面砂浆应符合现行行业标准墙体饰面砂浆JC/T1024的相关规定。4.1.8 无机纤维保温装饰一体化系统的装饰面板性能应符合现行行业标准保温装饰板外墙外保温系统材料JG/T287的相关规定，并应符合下列规定：1装饰面板采用无石棉硅酸钙板及水泥压力板时，主要性能指标应符合纤维增强硅酸钙板JC/T564.1中A类板的要求，无石棉纤维水泥平板应满足纤维水泥平板第1部分：无石棉纤维水泥平板JC/T412.1中A类板的要求，纤维增强水泥板应符合现行行业标准外墙用非承重纤维增强水泥板JG/T396的相关规定。2装饰面板采用铝合金涂层板、彩钢涂层钢等金属面板时，铝合金涂层面板性能应符合铝及铝合金涂层板、带材YS/T431的要求，彩色涂层钢板的性能应符合彩钢涂层钢板及钢带GB/T12754的相关要求。4.1.9 锚固件采用的配套锚固连接件可选用可调节单向件或可调节挂托架，宜采用不锈钢板、镀铝锌钢板或铝合金件材质。4.1.10 承托架应为厚度不小于LOmm的热镀锌薄钢板或厚度不小于2.0mm的铝合金件。承托架宜墙通长设置，长度宜为2000mm,并主体结构承重墙或梁固定。4.1.11 锚栓的塑料圆盘直径应不小于60mm,技术指标应符合现行行业标准外墙保温用锚栓JG/T366的有关规定。无机纤维保温装饰一体化系统的锚固件应符合现行行业标准保温装饰板外墙外保温系统材料JG/T287的规定，材质应为热镀锌碳钢、不锈钢或铝合金。4.1.12 建筑嵌缝材料应与外墙外保温系统相容，并符合下列规定：1聚氨酯型材料应符合现行行业标准聚氨酯建筑密封胶Jeyr482的相关规定；2耐候密封胶性能指标应符合现行国家标准硅酮和改性硅酮建筑密封胶GB/T14683的相关规定，硅酮结构密封胶性能应符合现行国家标准建筑用硅酮结构密封胶GB16776的相关规定。密封胶尚应满足现行国家标准建筑用阻燃密封胶GB/T24267的要求。4.2外墙外保温系统4.2.1 薄抹灰更合无机纤维板外墙外保温系统的性能要求应符合表4.2.1的规定。表4.2.1薄抹灰复合无机纤维板外墙外保温系统性能要求项目技术要求试验方法无机保温板耐候性外观质量不得出现饰面层起泡或剥落、防护层空鼓或脱落等破坏，不得产生渗水裂缝GB/T29906抹面层与保温层拉伸粘结强度，kPa3100抗冲击性首层墙面及门窗口等易受碰撞部位IOJ级二层及以上墙面3J级吸水量，gm2500防护层水蒸气渗透阻,(m2hPag)混凝土基层2.83×103GB/T17146非混凝土基层2.10×103耐冻融（30次）外观质量防护层无空鼓、脱落，无渗水裂缝GB/T29906防护层与保温板拉伸粘结强度注，kPaNlO抗风压值，kPa不小于工程项目的风荷载标准值的1.5倍注：岩棉板试件尺寸20OmmX20Ommo4.2.2 复合无机纤维保温装饰一体化系统的技术指标应符合表4.2.2的要求。表4.2.2无机纤维外墙外保温装饰系统技术指标项目指标试验方法I型H型耐候性外观无可见裂缝，无粉化、起鼓、起泡、脱落现象JG/T287面板与保温材料拉伸粘结强度，MPao.o0.15抗拉粘结强度，MPa0.10,破坏发生在保温材料中20.15,破坏发生在保温材料中单点锚固力，kN'0.300.60JG/T287热阻，m2KW符合设计要求GB/T13475抗风压值不小于工程项目的风荷载设计值吸水量，gm2500抗冲击强度建筑物首层墙面及门窗口等易受撞击破坏部位；IOJ级。建筑物二层及以上墙面等不易受撞击破坏部位：3J级。5设计与构造5.1 一般规定5.1.1 薄抹灰复合无机纤维板外墙外保温系统及复合无机纤维保温装饰一体化系统应选用适宜的保温材料和装饰面板，不得更改系统构造和组成材料。5.1.2 薄抹灰复合无机纤维板外墙外保温系统及复合无机纤维保温装饰一体化系统的基层墙体应为混凝土墙体、实心砌体墙体和强度等级不小于A5.0的蒸压加气混凝土砌块墙体或蒸压加气混凝土条板墙体。5.1.3 薄抹灰复合无机纤维板外墙外保温系统及复合无机纤维保温装饰一体化系统工程中首层墙面、阳台和门窗角部等易受碰撞的部位，应采取附加防撞保护措施，且应满足抗冲击强度IOJ的要求。5.1.4 薄抹灰复合无机纤维板外墙外保温系统及复合无机纤维保温装饰一体化系统应做好密封和防水构造设计，水平或倾斜的出挑部位以及延伸至地面以下的部位应做防水处理。安装设备管线、管道、悬挂重物，其支承构件应固定于基层墙体上，并应采取密封和防水措施。窗挑檐、阳台等挑口部位应设置滴水构造。5.1.5 门窗洞口部位的外保温构造设计应符合以下规定：1门窗框外侧洞口四周墙体，复合无机纤维板保温芯材的厚度不应小于20mm；2复合无机纤维板与门窗框之间宜保留6mm10mm的缝隙，填塞填缝材料并用密封材料嵌缝。5.1.6 女儿墙的构造设计应符合以下规定：1女儿墙应采用混凝土压顶或设置金属板盖板，顶面应向屋面一侧排水，坡度不应小于5%,压顶内侧下端应做滴水；2女儿墙外保温与屋面交接部位应做密封及防水处理；3避雷设施或安全护栏等设施穿透女儿墙压顶或墙面保温层等部位时，应做防水密封处理。5.1.7 勒脚、地下墙体的构造设计应符合下列规定：1散水以上30OmmS60Omm高度范围及地下工程的外墙外保温系统应采用吸水率低的保温材料并满粘于基层墙体上，系统外表面应做防水处理；2外墙外保温工程与散水之间应做防水处理；3在有冻土的地区，应采取相应措施保证地面以下外墙外保温工程不受冻土水平冻胀力的影响。5.1.8 复合无机纤维板外保温系统在变形缝处应断开，缝中可填充燃烧性能不低于Bl级的保温填缝材料，深度应大于缝宽的3倍且应不小于100mm。固定变形缝盖板的射钉或水泥钉应与复合无机纤维板的固定卡件错开，复合无机纤维板与盖板之间的缝隙应采用密封胶填实。5.1.9 锚栓的有效锚固深度和锚盘直径应符合下列规定：1用于混凝土基层墙体的锚栓的有效锚固深度不应小于35mm；用于其他基层墙体的锚栓的有效锚固深度不应小于50mm；2锚盘直径不应小于60mm。当采用岩棉条锚盘压条单网构造时宜使用扩压盘，扩压盘直径不应小于140mmo5.1.10 薄抹灰复合无机纤维板外墙外保温系统及复合无机纤维保温装饰一体化系统工程设计图纸应绘制阴阳角、门窗洞口、伸缩缝、女儿墙、勒脚、穿墙管道、雨水管等节点构造详图，复合无机纤维保温装饰一体化系统工程设计图纸应绘制立面排版图，并在营造做法中说明。5.1.11 使用薄抹灰复合无机纤维板外墙外保温系统60m以上的建筑应进行专项设计；采用I型复合无机纤维保温装饰一体化系统的建筑高度不宜大于100m；采用11型复合无机纤维保温装饰一体化系统的建筑高度不宜大于54m。5.1.12 薄抹灰复合无机纤维板外墙外保温系统及复合无机纤维保温装饰一体化系统的导热系数与蓄热系数设计值按其保温芯材的导热系数与蓄热系数取值，导热系数的修正参数可取1.1。5.2 薄抹灰复合无机纤维板外墙外保温系统5.2.1 薄抹灰复合无机纤维板外墙外保温系统基本构造见表5.2.Io表5.2.1薄抹灰复合无机纤维板外墙外保温系统构造基层系统基本构造构造示意图锚©饰面层基层墙体保温层固件粘接层抹面层0m1钢筋混凝土无机纤耐碱玻璃纤维网+抹面胶浆涂料、II墙体或砌体墙体维保温板锚栓胶粘剂饰面砂浆等5.2.2 薄抹灰复合无机纤维板外墙外保温系统与基层墙体的连接固定方式应符合下列规定：1薄抹灰复合无机纤维板外墙外保温系统与基层墙体的连接固定应采用粘结为主、机械锚固为辅的方式；2无机纤维板与基层墙体的有效粘结面积不应小于50%；3固定无机纤维板的锚栓数量不应少于6个11锚栓宜均匀分布，靠近墙面阳角的部位可适当增多。5.2.3 薄抹灰复合无机纤维板外墙外保温系统中，锚盘压网单网构造的抹面层内应设置单层玻纤网，锚盘应压在玻纤网上，锚盘外应铺设面层玻纤网，抹面层厚度宜为3mm5mm。5.3 复合无机纤维保温装饰一体化系统5.3.1 复合无机纤维保温装饰一体化系统基本构造见表5.3.10表5.3.1复合无机纤维外墙外保温装饰系统构造构造示意图保温装饰板外墙外保温系统构造基层墙体粘接层保温装饰层辅助固定件锚固件嵌缝材料密封胶u7/T钢筋混无机纤锚固娶筑酯或%L-Ab凝土墙、砌胶粘剂维保温装饰一连接件或锚栓聚乙烯泡沫胶条硅酮建筑密封胶I体墙体化板托架注：1.当采用砌体墙或基层表面平整度4mm2m时，应设置找平层。5.3.2 复合无机纤维保温装饰一体化系统与基层墙体的连接固定应采用以粘接为主、机械锚固及托架支撑相结合为辅的固定方式。5.3.3 复合无机纤维保温装饰-体化板与基层墙体的粘贴方法分为点框法及条粘法。I型复合无机纤维保温装饰一体化板与基层墙体有效粘接面积不应小于50%；II型复合无机纤维保温装饰一体化板与基层墙体有效粘接面积不应小于60%o转角部位及面积小于0.2?的复合无机纤维保温装饰一体化板粘结面积率不小于90%或满粘。5.3.4 使用复合无机纤维保温装饰一体化系统，下列部位应满粘：1距室外地坪2m范围内的墙面；2建筑物阳角300mm及门窗洞口周边150mm范围内的墙面；3女儿墙顶或挑檐下30Omm范围内的墙面；4凸窗底板及长度或宽度不大于30Omm的单块板。5.3.5 复合无机纤维保温装饰一体化系统在外墙阳角处可采用板拼接或金属板弯折的方法，外墙阴角处可采用板搭接的方法。5.3.6 复合无机纤维保温装饰一体化系统的锚固件与基层墙体的连接强度应符合设计要求，锚固件数量不应低于8个/nA且锚固件数量不应小于4个/块，并应符合下列规定：1固定边棱不少于两条平行边，且不得仅为相邻两条边；2每边的锚固件数量不得少于2个，且每隔50Omm设置的锚固件数量不少于1个；3锚固件应固定于装饰面板，不得固定在保温材料。5.3.7 复合无机纤维保温装饰一体化系统应设置托架：使用高度54m内的I型复合无机纤维保温装饰一体化系统，每两层至少设置1道托架；使用高度54m以上的I型复合无机纤维保温装饰一体化系统及II型复合无机纤维保温装饰一体化系统，应每层设置1道托架。6施工6.1 一般规定6.1.1 薄抹灰复合无机纤维板外墙外保温系统及复合无机纤维保温装饰一体化系统的施工质量应符合现行国家标准建筑节能工程施工质量验收规范GB5041k现行行业标准建筑外墙防水工程技术规程JGJ"235的规定。6.1.2 施工前应进行下列技术准备：1施工人员应进行技术培训，了解材料性能，掌握施工要领，经考核合格后方可上岗；2施工方应编制专项施工方案，并应经施工单位、监理单位会审，施工前应对相关人员进行书面技术交底；3专项施工方案应包括施工防火措施；4专项施工方案中宜采用专用阴阳角网、窗口滴水线条、披水板等成品配件。6.1.3 材料运输及存放应符合下列规定：1复合无机纤维板运输时轻拿轻放；2复合无机纤维板进场后，应远离火源。复合无机纤维板宜在库（棚）内存放，注意通风、防潮，严禁雨淋；3复合无机纤维板应分类存放并挂牌标明材料名称。6.1.4 外墙外保温施工前，施工现场应满足下列条件：1外墙面上的雨水官卡、预埋铁件、设备穿墙管道等应提前安装完毕；2基层墙体施工完毕且验收合格，墙面的残渣和脱模剂应清理干净，墙体基层表面应坚实平整，墙面平整度超差部分应剔凿或修补，伸出墙面的（设备、管道）联结件应安装完毕；3施工用吊篮或专用外脚手架搭设应牢固，并应经安全验收合格后，方可进行施工。6.1.5 基层墙体做找平层时，找平层应与基层墙体粘结牢固，不得有脱层、空鼓、裂缝，面层不得有粉化、起皮、爆灰等现象。找平层完成后应进行拉伸粘结强度测试。6.1.6 外墙外保温完工后应做好成品保护。施工中产生的孔洞等，应按照施工方案采取有效的防水和隔断热桥措施，且不得影响墙体热工性能。6.1.7 外墙外保温系统施工期间，施工作业环境温度不宜低于5,夏季应避免阳光暴晒，在五级以上大风天气和雨天不应施工。6.1.8 外墙外保温系统工程施工前，基层墙体表面允许偏差应符合表6.1.8的要求。表6.1.8墙体基面的允许尺寸偏差工程做法项目允许偏差jmm检验方法砌体工程墙面垂直度每层52m托线板检查全高10mIO经纬仪或吊线、钢尺检查>10m20表面平整度52m靠尺和塞尺检查混凝土工程墙面垂直度层高6m10经纬仪或吊线、钢尺检查>6m12全高H/30000+20经纬仪、钢尺检查表面平整度82m靠尺和塞尺检查6.2 薄抹灰复合无机纤维板外墙外保温系统6.2.1 薄抹灰复合无机纤维板外墙外保温系统应按下列工艺流程施工: 一安装一步托架一 一 卫线 一 一基一处理, 外饰面作业 一 一抹面层抹面胶浆 一一 铺设玻纤网 一 一抹面层板面胶浆 一一 配抹酒胶浆 一一 安装所栓 一T安装无机T维保温板一一粘贴翻斜玻纤网 一6.2.2 外墙外保温施工前，基层墙体应验收合格，墙面的残渣和脱模剂应清理干净,墙面平整度超差部分应剔凿或修补，伸出墙面的（设备、管道）联结件应安装完毕。6.2.3 在阴角、阳角和墙面适当部位固定钢线以测定基层垂直误差，作好标记并记录；在每一层墙面上适当的部位（窗台下方）拉通长水平线用以测定基层平整度误差，做好标记。6.2.4 复合无机纤维板外墙外保温系统可在起始位置设置托架，托架应用膨胀螺栓固定于基层墙体上，如图624所示。图6.2.4安装复合无机纤维板托架6.2.5 保温板如需要进行界面处理时，应在粘结面上涂刷界面剂，晾置备用。6.2.6 胶粘剂要按相关标准专人配制，并根据施工环境不同和施工方案的要求严格控制搅拌时间，粘结砂浆宜在配置后90min内用完。拌好的胶粘剂应注意防哂避风，超过可操作时间后不准使用。6.3 .7粘贴复合无机纤维保温板应符合下列规定：1在粘贴无机纤维板前，对复合无机纤维板安装起始部位及门窗洞口、女儿墙等收口部位进行预粘翻包（包边）玻纤网，网宽为复合无机纤维板厚加200mm,长度根据该点具体情况确定；2胶粘剂应在界面剂表干后、实干前进行施工；保温板在阳角处留马牙茬时，伸出阳角的部分不涂抹胶粘剂；3玻纤网翻贴时将其与加强网布重叠的部分沿45。方向裁掉。翻包网格布翻过来后应及时粘到无机纤维板上；4复合无机纤维板的拼缝不得留在门窗口的四角处，整块墙面的边角处无机纤维板的尺寸不应小于300mm。6.4 .8门窗洞口四角处，应力门铺40OmmX200mm的玻纤网，位置如图6.2.8所示，在紧贴直角处沿45。方向；增强玻纤网置于大面玻纤网的里面。翻包玻纤网与洞口增强网重叠时，可将重叠处的翻包玻纤网裁掉。清水船W«口6.2.8门窗洞口玻纤网加强图6.2.9 抹压抹面砂浆前，如保温板需要进行界面处理时，应在保温板上涂刷界面剂。6.2.10 复合无机纤维板外墙外保温系统抹面胶浆和玻纤网施工应按下列操作工艺进行,如图6.2.10所示:1抹面胶浆施工应在复合无机纤维板粘结完毕且经检查验收合格后进行，底层抹面胶浆应均匀涂抹于板面，厚度为2mm3mm;2在抹面胶浆可操作时间内将底层玻纤网压入抹面胶浆中，玻纤网应从中央向四周抹平，玻纤网应拼接严密；3锚栓安装完毕经验收合格后，在底层玻纤网上抹抹面胶浆，厚度约为3mm,并在其上铺设面层的玻纤网；基层-翻包网格布岩棉板岩棉板",'、
