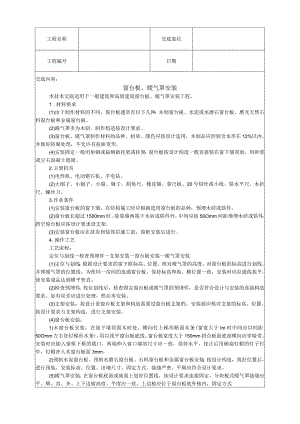

工程名称交底部位工程编号日期交底内容：窗台板、暖气罩安装本技术交底适用于一般建筑和高级建筑窗台板、暖气罩安装工程。1 .材料要求(1)由于制作材料的不同，窗台板通常有以下几种：木制窗台板、水泥或水磨石窗台板、磨光天然石料窗台板和金属窗台板。(2)暖气罩多为木制，制作构造按设计要求。(3)窗台板、暖气罩制作材料的品种、材质、颜色应按设计选用，木制品应控制含水率在12%以内，并做好防腐处理，不允许有扭曲变形。(4)安装固定一般用角钢或扁钢做托架或挂架：窗台板按设计构造一般直接装在窗下墙顶面，用砂浆或豆石混凝土稳固。2 .主要机具(1)电焊机、电动锯石机、手电钻。(2)大刨子、小刨子、小锯、锤子、割角尺、橡皮锤、靠尺板、20号铅丝或小线、铁水平尺、木折尺、螺丝刀。3 .作业条件(1)安装窗台板的窗下墙，在结构施工时应根据选用窗台板的品种，预埋木砖或铁件。(2)窗台板长超过1500mm时，除靠墙两端下木砖或铁件外，中间应按50Omm间距增埋木砖或铁件；跨空窗台板应按设计要求设支架。(3)安装窗台板应在抹灰和装饰层施工前，窗框安装后进行。4 .操作工艺工艺流程：定位与划线一检查预埋件一支架安装一窗台板安装一暖气罩安装(1)定位与划线：根据设计要求的窗下框标高、位置、核对暖气罩的高度，对窗台板的标高进行划线，并弹暖气罩的位置线。为使同一房间的连通窗台板，保持标高和纵、横位置一致，安装时应拉通线找平，使安装成品达到横平竖直。(2)检查预埋件：找位划线后，检查固定窗台板或暖气罩的预埋件，是否符合设计与安装的连接构造要求，如有误差应进行处理，然后再安装。(3)支架安装：按设计设窗台板支架和构造需要设窗台板支架的，安装前应核对支架的标高、位置，按设计要求与支架构造，进行支架安装。(4)窗台板安装：1)木窗台板安装：在窗下墙顶面木砖处，横向钉上梯形断面木条(窗宽大于Im时中间应以间距50Omm左右加钉梯形木条)，用以找平窗台板底线。窗台板宽度大于150mm拼合板面底部横向应穿暗带。安装时应插入窗框下框的裁口，两端伸入窗口墙的尺寸应一致，保持水平，找正后用砸扁钉帽的钉子钉牢，钉帽冲入木窗台板面3mm。2)预制水泥窗台板、预制水磨石窗台板、石料窗台板和金属窗台板安装：按设计构造，找好位置后，进行预装，安装标高、位置、出墙尺寸、固定方式、接缝严密、平顺应符合设计要求。(5)暖气罩安装：在窗台板底面或地面上划好位置线，按设计要求连接固定，分块板式暖气罩接缝应平、顺、直、齐、上下边棱高度、平度应一致，上边棱应位于窗台板底外棱内，固定方式工程名称交底部位工程编号日期与构造按个体设tO5.质量标准保证项目：1)窗台板和暖气罩的材质品和K规格尺寸、形状及木材含水率必须符合设计要求。2)预制加工的各类窗台板的强度和刚度应符合有关标准和设计要求。3)窗台板、暖气罩必须按设计的构造镶钉牢固，无松动现象。(2)基本项目：1)加工制作尺寸正确，表面平直光滑、颜色一致，楞角方正无缺陷；木制窗台板和暖气罩不得露钉帽，应无俄槎、刨痕、毛剌、锤印等缺陷。2)窗台板、暖气罩安装位置正确，割角整齐，接缝严密，平直通顺。窗台板出墙尺寸一致；暖气罩凹进台板尺寸一致。(3)允许偏差项目：见表428。窗台板及暖气罩安装的允许偏差表4-28项次项目允许偏差(mm)检查方法1两端高低差2水平尺检查2两端距窗洞3用尺量检查3暖气罩侧向位置3用尺量检查6.成品保护(1)安装窗台板和暖气罩时，应保护己完成的工程项目，不得因操作损坏地面、窗洞墙角等成品。(2)窗台板、暖气罩进场后应妥善保管，做到木制品不受潮，金属品不生锈、石料、块材制品不损坏棱角、不受污染。(3)安装好的成品应有保护措施，做到不破损，不污染。7.应注意的质量问题(1)窗台板插不进窗橙下框槽内。施工中应坚持预装后，符合要求再进行固定。(2)窗台板底部垫不实。捻灰不严、垫固不实；找平条应标高一致，垫实后捻灰应饱满；跨空窗台板支架应安装平正，使受力均匀、固定牢靠。(3)多块窗台板拼装接不平、不直、厚度不一致。施工时应注意使用同规格材料。(4)暖气罩安装不平不正。施工时找正后固定，固挂件位置应准确，保持压边尺寸一致。技术负责人:交底人:接交人:
