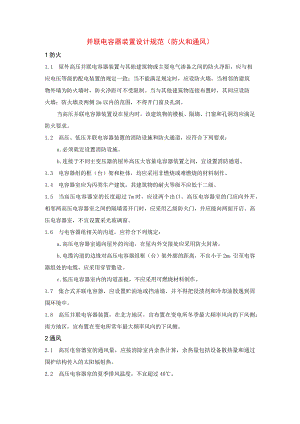

    并联电容器装置设计规范(防火和通风).docx

    并联电容器装置设计规范(防火和通风)1防火1.1 屋外高压并联电容器装置与其他建筑物或主要电气渗备之间的防火净距,应与相应电压等级的配电装置的规定一致;当不能满足规定时,应设防火墙。当相邻的建筑物外墙为防火墙时,防火净距可不受限制。当与其他建筑物连接布置时,其间应设防火墙;防火墙及两侧2m以内的范围,不得开门窗及孔洞。当高压并联电容器装置设在屋内时,该建筑物的楼板、隔墙、门窗和孔洞均应满足防火要求。1.2 高压、低压并联电容器装置的消防设施和防火通道,应符合下列要求:a.必须就近设置消防设施。b.连接于不同主变压器的屋外高压大容量电容器装置之间,宜设置消防通道。1.3 电容器组的框(台)架和柜体,均应采用非燃烧或难燃烧的材料制作。1.4 电容器室应为丙类生产建筑,其建筑物的耐火等级不应低于二级。1.5 当高压电容器室的长度超过7m时,应设两个出口。高压电容器室的门应向外开。相邻两高压电容器室之间的隔墙需开门时,应采用乙级防火门,并应能向两面开启。高压电容器室,不宜设置采光玻璃窗。1.6 与电容器组相关的沟道,应符合下列规定:a.高压电容器室通向屋外的沟道,在屋内外交接处应采用防火封堵。b.电缆沟道的边缘对高压电容器组框(台)架外廓的距离,不宜小于2m;引至电容器组处的电缆,应采用穿管敷设。c.低压电容器室内的沟道盖板,不应采用可燃烧材料制作。1.7 集合式并联电容器,应设置贮油池或挡油墙,并不得把浸渍剂和冷却油散逸到周围环境中。1.8 高压并联电容器装置,在北方地区,宜布置在变电所冬季最大频率风向的下风侧;南方地区,宜布置在变电所常年最大频率风向的下风侧。2通风2.1 高压电容器室的通风量,应按消除室内余热计算,余热量包括设备散热量和通过围护结构传入的太阳辐射热。2.2 高压电容器室的夏季排风温度,不宜超过40。2.3 串联电抗器小间的通风量,应按消除室内余热计算,但余热量不计入太阳辐射热;排风温度不宜超过45,进排风温度差不宜超过15。2.4 高压并联电容器装置室,宜采用自然通风。当自然通风不能满足要求时,可采用自然进风和机械排风。2.5 高压并联电容器室的进排风口,应采取防止鸟类、鼠、蛇类等小动物进入和防雨雪飘进的措施。2.6 在风沙较大地区,高压电容器室应设置防尘措施;进风口宜设置过滤装置。2.7 高压并联电容器装置的布置,应减少太阳辐射热对电容器的影响,并宣布置在夏季通风良好的方向上。应根据当地的气温条件,在高压电容器室的屋面设置保温层或隔热层
