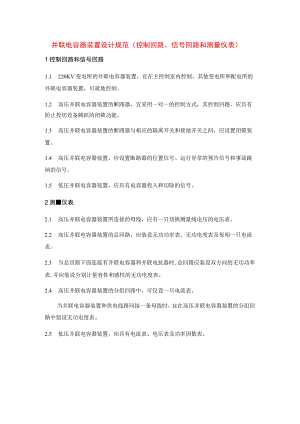

并联电容器装置设计规范（控制回路、信号回路和测量仪表）.docx

并联电容器装置设计规范（控制回路、信号回路和测量仪表）1控制回路和信号回路1.1 220KV变电所的并联电容器装置，宜在主控制室内控制，其他变电所和配电所的并联电容器装置，可就地控制。1.2 高压并联电容器装置的断路器，宜采用一对一的控制方式，其控制回路，应具有防止投切设备跳跃的闭锁功能。1.3 高压并联电容器装置的断路器与相应的隔离开关和接地开关之间，应设置闭锁装置。1.4 高压并联电容器装置，应设置断路器的位置信号、运行异常的预告信号和事故跳闸的信号。1.5 低压并联电容器装置，应具有电容器投入和切除的信号。2测仪表2.1 高压并联电容器装置所连接的母线，应有一只切换测量线电压的电压表。2.2 高压并联电容器装置的总回路，应装设无功功率表、无功电度表及每相一只电流表。2.3 当总回路下面连接有并联电容器和并联电抗器时,总回路应装设双方向的无功功率表,并应装设分别计量容性和感性的无功电度表。2.4 高压并联电容器装置的分组回路中，可仅设一只电流表。当并联电容器装置和供电线路同接一条母线时，宜在高压并联电容器装置的分组回路中装设无功电度表。2.5 低压并联电容器装置，应具有电流表、电压表及功率因数表。
