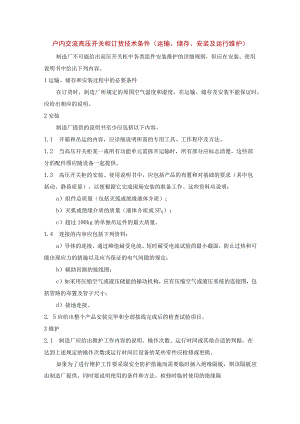

户内交流高压开关柜订货技术条件（运输、储存、安装及运行维护）.docx

户内交流高压开关柜订货技术条件（运输、储存、安装及运行维护）制造厂不可能给出高压开关柜中各类组件安装维护的详细规则，但应在安装、使用说明书中给出下列内容。1运输、储存和安装过程中的必要条件在订货时，制造厂所规定的周围空气温度和湿度，在运输、储存及安装不能保证时，应给出相应的说明。2安装制造厂提供的说明书至少应包括以下内容。1.1 开箱和吊运的内容，应详细说明所需的专用工具、工作程序及方法。1.2 当高压开关柜某一或所有功能单元需拆开运输时，所有部分应标志清楚，这些部分的配件图应随设备一起提供。1.3 高压开关柜的安装、使用说明书中，应包括产品的布置和对基础的要求（其中包括动、静荷质量），以便根据它完成现场安装的准备工作。这些资料应说明：a）组件总质量（包括灭弧或绝缘液体介质）；b）灭弧或绝缘介质的质量（液体介质或SF6）；c）超过100kg的单独吊运件的最大质量。1.4 连接的内容应包括下列资料：a）导体的连接，通过峰值耐受电流、短时耐受电流试验的最小截面，防止过热和可能出现应力的措施以及应当保证的电气间隙的规定；b）辅助回路的接线图；c）如采用压缩空气或液压储能的操动机构，应有压缩空气或液压系统的连接图，包括管路的布置及管子尺寸；d）接地连接。2. 5应给出整个产品安装完毕和全部接线完成后的检查试验项目。3维护2.1 制造厂应给出维护工作内容的说明、操作次数、运行时间或其他合适的判据。在达到上述规定的操作次数或运行时间后设备的某些零件应检修或更换。如果为了进行维护工作要采取安全防护措施而需要临时插入绝缘隔板，则该隔板应由制造厂提供，同时要说明使用的条件和方法。检修时临时使用的绝缘隔板，亦应满足本技术条件第7.2.1条的要求。隔板及其支持件应有足够的机械强度，以免发生意外的触电事故。2.2 主回路应给出以下内容：a）触头的检修、调整及应更换的有关数据和说明，弧触头允许烧损的程度,灭弧片烧损的处理方法及应更换的标准；b）断路器分、合闸时间和速度及其允许的偏差；c）主回路电阻值。2.3 无论是以液体或SF6气体作为绝缘及灭弧介质，应给出以下内容：a）提出干燥、充入、取样及试验等整个工艺过程；b）对介质特性、允许的杂质含量、需用量应加以规定。2.4 操动机构应给出以下内容：a）维护、检修周期及需临时检修的判据；b）维护、检修的程序及应注意事项；c）主要部件的调整值及误差范围。2.5 仪表、继电保护等二次回路及辅助设备应给出以下内容：a）单个组件特性的出厂试验记录；b）哪些部分应定期检查。2.6 轴承及润滑应给出以下内容：a）哪些轴承应进行定期检查；b）添注润滑剂（脂）应注意的事项，随使用地域、环境的不同，高压开关柜应采用何种润滑剂（脂）及其相应质量要求。3. 7电气连接应给出以下内容：a）在什么情况下电气连接处应采取防电化腐蚀措施；b）哪些电气连接部位应进行检查；c）电气连接检修的工艺标准。3.1 气动及液压系统应给出以下内容：a）对压缩空气回路或液压油回路及其部件安装和维护中应注意的事项；b）对压缩空气或液压油的技术要求；c）检修中的工艺要求。3.2 高压开关柜对环境的适应应给出以下内容:a）高压开关柜必须保持在怎样的环境条件下使用；b）关于保持清洁和防止腐蚀方法的有关说明。3.3 零、配件应给出以下内容：a）高压开关柜随带的易损易耗零部件品种及数量的清单；b）维护检修中常用零部件的图表，其内容包括零部件名称、应储数量、制造厂图号（或备件编号）、简单几何图形及应安装使用的部位。3.4 专用工具应给出以下内容：a）应注明，几台同类高压开关柜应备有一套专用工具；b）随高压开关柜所带专用工具的品种、数量清单，清单中包括工具名称、简单几何图形、制造厂图号（或编号）以及各工具的使用方法。
