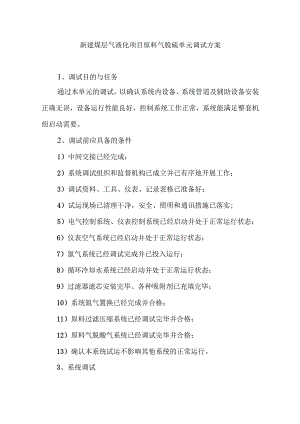

新建煤层气液化项目原料气脱硫单元调试方案.docx

新建煤层气液化项目原料气脱硫单元调试方案1、调试目的与任务通过本单元的调试，以确认系统内设备、系统管道及辅助设备安装正确无误，设备运行性能良好，控制系统工作正常，系统能满足整套机组启动需要。2、调试前应具备的条件1）中间交接已经完成；2）系统调试组织和监督机构已成立并已有序地开展工作；3）调试资料、工具、仪表、记录表格已准备好；4）试运现场已清理干净，安全、照明和通讯措施已落实;5）电气控制系统、仪表控制系统已经启动并处于正常运行状态；6）仪表空气系统已经启动并处于正常运行状态；7）氮气系统已经调试完成并已投入运行；8）循环冷却水系统已经启动并处于正常运行状态；9）过滤器滤芯安装完毕、各种吸附剂已充填完毕；10）系统氮气置换已经完成并合格；11）原料过滤压缩系统已经调试完毕并合格；12）原料气脱酸气系统已经调试完毕并合格；13）确认本系统试运不影响其他系统的正常运行。3、系统调试(1) A脱硫塔(T0401A)进行脱硫1)先打开V0402A,然后手动微开V0401A,使煤层气慢慢进入A脱硫塔(T0401A)对该容器进行首次充压，PG-0401A的读数与PICA-0303的读数之差小于50kPa,可认为充压过程结束。2)充压过程结束后，接着脱硫塔的调试。实际运行过程中根据PdIA0401和分析AIA0401的检测数据来确定脱硫塔的切换，PdIA0401检测数据的差值大于80kPa和AIA0401的检测数据大于4PPmH2S时应该切换到另一台。3)A脱硫塔(TO401A)处于工作状态、B脱硫塔(TO401B)处于待用状态。4)此时，煤层气流路为：煤层气一V0401A阀f脱硫塔T0401A-V0402A阀一下游单元或去高压放空管线(阀V0409A/B开)。(2) B脱硫塔(T0401B)进行脱硫1)先打开V0402B,然后手动微开V0401B,使煤层气慢慢进入B脱硫塔(T0401B)、对该容器进行首次充压，PG-0401B的读数与PICA-0303的读数之差小于50kPa,可认为充压过程结束。2)充压过程结束后，接着脱硫塔的调试。实际运行过程中根据PdIA0401和分析AIA0401的检测数据来确定脱硫塔的切换，PdIA0401检测数据的差值大于8OkPa和AIA0401的检测数据大于4PPmH2S时应该切换到另一台。3)B脱硫塔(TO401B)处于工作状态、A脱硫塔(TO401A)处于待用状态。4)此时，煤层气流路为：煤层气一V0401B阀一脱硫塔T0401BfV0402B阀f下游单元或去高压放空管线(阀V0409A/B开)。(3)按以下操作参数进行工艺调试序号流程位号指示说明工艺指标1PIA-0401脱硫塔出口压力54barg2PdIA-0401脱硫塔压力降040kPa3TIA-0401脱硫塔出口温度384AIA-0401原料气出脱硫塔H2S分析<4PPm严格按操作规程进行操作，最终实现系统稳定运行。4、故障处理严格按本岗位操作规程中一般故障处理及应急办法的规定执行。
