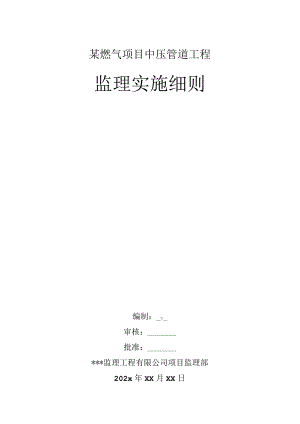

某燃气项目中压管道工程监理实施细则.docx

某燃气项目中压管道工程监理实施细则编制：_=_审核：_批准：_*监理工程有限公司项目监理部202x年XX月XX日.4第二章工程SE况及专业工作特点4第三章监理工作的流程、方法和措施4第四章监理实施细则的编制依据6第五章监理工作的质量控制点7第六章监理工作的要点8第一部分PE管道工程8一、管材和管件验收8二、运输和贮存8三、聚乙烯管道（PE管）安装检验9四、聚乙烯（PE）燃气管道焊接10/1：、）J'>Ji<211六、管道下沟14七、管沟回填14八、管道吹扫、强度及气密性试验15第二部分钢质管道工程16一、管材和管件验收16二、管材管件存储17三、管材管件拉运、布管18四、吊装18五、钢管补伤19六、管道开挖19七、管道坡口加工与组对19八、钢管焊接21九、焊缝无损检测22十、钢管焊缝防腐22十一、钢质管道下沟与回填23十二、钢质管道清管、吹扫、测径与试压24第三部分户内工程25一、室内燃气管道安装25二、燃气表安装30三、燃气设备安装31四、试验与验收31第一章前言为规范现场施工监理人员的监理行为，确保空港俊发城一期一标燃气项目中工程施工阶段的工程质量得到有效控制，本着“公正、合法、科学、服务”的宗旨，高标准地完成合同中规定的监理任务，特制定本监理实施细则。第二章工程概况及专业工作特点*燃气项目中压管道引自XXX路拟建中压管道，由于XXX路内燃气管道还未进行规划设计，故本项目接口处管道位置暂定为XXX路上小区入口处，接口处管道埋设深度、管道口径及管道材质与庭院中压管道一致，小区设计总用户户数为1006户。公共燃气工程是一项安全性能要求很强的工程，使用的原材料及施工质量要求高,不合格的原材料设备和不符合规范要求的施工质量会导致燃气泄露引起中毒、失火及火灾的发生。所以要高度重视把好质量控制这道关。第三章监理工作的流程、方法和措施1.监理工作流程领取设计图一审查施工图一提出所需标准和规范一参加图纸会审和设计交底一参加监理规划编制f编制监理细则一编制控制进度、投资、质量计划一审查施工组织设计（方案）一审核特殊工种人员资质一审核检验进场施工机具设备一审核检验工程材料、设备f审查开工报告f巡检、平行检验施工工序质量、隐蔽工程质量f检验评定分项工程质量一参加分部工程质量检查、核对验评资料一参加工程预验收一监督整改施工低标准f监理工作总结f整理监理资料f上交存档监理资料。工序交接检验程序图承包商初验后向现场检查员报告请予检验，主要工序（如浇注混凝土的工序）检验，应报现场监理工程师。工序检验一般由监理方会同乙方进行，必要时可约请设计单位、市质检站派员参加。工序质检意见由监理方参加检验人员签署。2、监理工作方法主要采用巡视、旁站、平行检验和见证。2.监理工作方法主要有巡视、旁站、平行检验和见证。3.监理措施主要采取目视、量测、试验和书面检查。1）目视法：即通过感观主要采取看、摸、敲、照、听等方法进行实物外观检查。2）量测法：即通过量测设备对工程实物进行检查的检测方法，主要采取靠、吊、量等检测手段，对检查的对象进行外观检查。3）试验法：即通过现场或实验室试验等理化手段检查的方法，主要采取理化试验和无损检测等进行实物内在质量检查。4）书面检查：即检查施工方人员资质证明；项目管理机构的QA质保体系手册、QC质量控制保证手册、技术管理体系以及设备、材料、配件的出厂合格证,材质证明书、质量证明书和施工作业现场原始记录等。第四章监理实施细则的编制依据1 .已批准的监理规划、质量手册、施工组织设计、专项施工方案；2 .合同；工程建设方与监理单位、施工单位、无损检测单位以及工程材料、设备供货单位签订的合同、协议、附件及合同补充件；3 .空港俊发城一期一标燃气项目中工程设计文件，设计图纸会审纪要和有关设计文件；4 .燃气用埋地聚乙烯（PE）管道系统第1部分：管材GB15558.1-20035 .燃气用埋地聚乙烯（PE）管道系统第2部分：管件GB15558.2-20056 .燃气用埋地聚乙烯（PE）管道系统第3部分：阀门GB15558.3-20057 .低压流体输送用焊接钢管GB/T3091-20088 .城镇燃气输配工程施工及验收规范CJJ33-20059 .城镇燃气阀井通用图集CDP-M-CGP-OP-001-201310 .建设工程监理规范GB50319-201311 .国家有关法律法规第五章监理工作的质量控制点*燃气项目中燃气工程关键工序和重要部位质量控制点（见下表）序号关键工序重点控制点控制内容控制方法1线路桩交接见证点业主协调，现场交接。记录、现场核实；检查记录。2测量放线见证点测量精度、测量成果表，分段标记，转角桩，变坡桩，线路控制桩，确定施工作业带宽度。书面检查，巡视监理。3施工作业带清理及便道修筑见证点施工方协调，环境保护，便道承压强度。量测、巡视监理。4设备、材料进场检验停检点质证资料，外观几何尺寸，材料外观缺陷，理化试验报告，无损检测报告。书面检查，目视、量测、试验。5管材、弯头等管件进场检验停检点质证资料，外观几何尺寸，外观缺陷，钢管、弯头的材质、类型，水压试验，无损检测，理化试验报告。书面检查，目视、量测。6防腐管发运与堆放见证点装卸、堆管层数，防腐等级，出厂质证资料，运输安全。书面检查，目视，量测。7布管见证点布管位置，管材壁厚、类型、材质、防腐等级，管11和防腐层的保护。巡视监理，目视。8管材加工、组对见证点弯头规格、类型、材质，弯头与直管段的组对，管口与直管段清理，坡口角度、钝边、间隙、错边量。巡视监理，目视，量测9焊工现场考试停检点焊接工艺参、试验数据结果旁站监理，目视，量测仪器检查，书面检查10钢质管道焊接见证点焊条牌号、保温，焊工执证，焊接工艺、方法、层数，焊接环境，焊缝外观质量，焊工代号。书面检查，目视、量测、巡视、旁站监理。11PE管焊接见证点外观管道标记代码正确，表面清洁光滑、无气泡、明显的划伤、凹陷、颜色不均等缺陷书面检查，目视、量测、巡视、旁站监理。热熔PE管热熔连接时，焊口翻边均匀、对称、无错位、凸缘高度适中。电熔电熔连接时检查周边刮痕，是否使用了夹具，观察孔指示针是否顶起，熔融料是否溢出管件管道连接，管端清洁：管材与管件的连接必须根据不同连接形式选用专用的连接机具；冷却期间，管材、管件保持在同一轴线上：热熔翻边切除检查抽样10%12无损检测停检点X射线片后复审，检测报告的真实性、准确性，未熔合、未焊透、气孔、夹渣等缺陷判定检查。书面检查，X片复r13钢管焊缝返修停检点焊缝返修次数，返修焊缝质量。旁站监理。14钢管防腐绝缘补口补伤停检点管口清理、除锈，补口补伤的温度、平整度、粘结力、搭接宽度。仪器检查，巡视，旁站监理。15管沟开挖见证点深度、底宽、边坡及平整度，转角，变坡点。书面检查、巡视监理、量测。16钢管火花检漏、管道下沟停检点检查是否有漏点。沟底清理、沟深，细土垫层，管道绝缘，管道起吊，悬空、埋深。巡视，旁站监理，仪器检查。17阀门安装停止点型号、规格、尺寸、安装方位、阀杆传动操作灵活、阀门试压设备、记录、阀门资料、阀体外观缺陷目视、量测、书面检查19阀门、设备基础停止点碎基础轴线位移、几何尺寸、地脚螺栓孔距、标高、预埋件20设备安装停止点检查出厂合格证、技术文件、核对设备名称、规格、型号、技术参数是否符合设计要求、设备外观质量及开箱配件、附件是否齐全质量完好、泵清洗记录、试运转是否符合规范规定目视、量测21管沟回填见证点一次回填，二次回填，管堤堆筑，地貌恢复巡视监理，量测检查。22管道连头停检点施工方案、措施，管口清理，组对，焊接工艺、方法，外观质量，无损检测。书面检查，目视，旁站监理，仪器检查。23管道的清管与试压停检点清管试压方案，安全措施，压力表，温度计的调校，清管器过盈量，推球速度、压力，管道试压、压降、渗漏、异物堵塞。书面检查，目视，旁站监理，仪器检查。24管道及设备防腐与保温见证点检查防腐材料品种、规格和性能是否符合设计要求和规范规定，是否有出厂合格证、质量证明资料和二次复验报告目视、量测、书面检查25线路附属工程见证点里程桩、标志桩、转角桩的制作埋设，固定墩、管涵、挡水墙、护坡施工。目视，量测，巡视监理。26管道穿跨越见证点焊接、防腐、试压、穿越目视，量测，旁站监理。在工程施工中，可根据具体情况，对上表中所列质量控制点的设置可有所增减。第六章监理工作的要点第一部分PE管道工程一、管材和管件验收1 .工程所需材料、管件、配件进场前要进行全面检查，检查质量保证书、合格证、说明书、试验报告等相关资料必须齐全（甲方供材由甲方提供相关资料），不合格材料及相关资料不齐全的材料、配件一律不准进场。2 .管材从生产到使用期间，存放时间不宜超过1年，管件不宜超过2年。当超过上述期限时，应重新抽样，进行性能检验，合格后方能使用。管材检验项目应包括：静态液压强度、热稳定性和断裂伸长率；管件检验项目应包括：静态液压强度、热熔对接连接的拉伸强度或电容管件的熔接强度。二、运输和贮存1 .搬运时，不得抛、摔、滚、拖；在冬季运时应小心轻放。当采用机械设备吊装直管时，必须用非金属绳（带）吊装。2 .管材运输时，应放置在带挡板的平底车上或平坦的船舱内，堆放处不得有可能损伤管材的尖凸物，并应采用非金属绳（带）捆扎、固定，以及应有防晒措施；管件运输时，应按箱逐层叠放整齐、固定牢靠，并应有防晒措施。3 .管件、阀门运输时，应按箱逐层叠放整齐、固定牢靠，并有相应的防雨淋措施。4 .管材、管件和阀门应存放在通风良好的库房或棚内，远离热源，并应有防晒、防雨淋的措施；5 .严禁与油类或化学品混合存放，库区应有防火措施。6 .管材应水平堆放在平整的支撑物或地面上。当直管采用三角形式堆放和两侧加支撑保护的矩形堆放时，堆放高度不宜超过1.5m；当直管采用分层货架存放时，每层货架高度不宜超过1m,堆放总高度不宜超过3m。7 .管件贮存应成箱存放在货架上或叠放在平整地面上；当成箱叠放时，超过1.5m。8 .管材、管件和阀门存放时，应按不同规格尺寸和不同类型分别存放，进先出”原则。9 .管材、管件在户外临时存放时，应有遮盖物遮盖。堆放高度不宜并应遵守“先三、聚乙烯管道（PE管）安装检验1.聚乙烯管道系统连接还应符合下列规定：1）聚乙烯管材、管件的连接应采用熔对接连接或电溶连接（电熔承插连接、电熔鞍形连接）；聚乙烯管道与金属管道或金属附件连接，应采用法兰连接或钢塑转换接头连接；采用法兰连接时宜设置检查井；2）不同级别和熔体质量流动速率差值不小于O.5gIonIin（190,5kg）的聚乙烯原料制造的管材、管件和管道附属设备，以及焊接端部标准尺寸比（SDR）不同的聚乙烯燃气管道连接时，必须采用电熔连接。3）管道热熔或电熔连接的环境温度宜在一545范围内。在环境温度低于一5°C或风力大于5级的条件下进行热熔或电熔连接操作时，应采取保温、防风措施，并应调整连接工艺；在炎热的夏季进行热熔或电熔连接操作时，应采取遮阳措施。2 .当管材、管件存放处与施工现场温差较大时，连接前应将管材、管件在施工现场放置一定时间，使其温度接近施工现场温度。3 .管道连接时，聚乙烯管材的切割应采用专用割刀或切管工具，切割端面应平整、光滑、无毛刺，端面垂直于管轴线。4 .管道连接时，每次收工，管口应采取临时封堵措施。5 .管道连接结束后，应按有关规定进行接头质量检查。不合格者必须返工，返工后重新进行接头质量检查。6 .对开挖沟槽敷设管道（不包括喂管法埋地敷设），管道应在沟底标高和管基质量检查合格后，方可敷设。7 .当采用非开挖需拖管时，则应在被拖管下面垫滚杠，以免管道被划伤，影响管道质量。四、聚乙烯（PE）燃气管道焊接1 .热熔连接1）热熔对接连接设备应定期校准和检定，周期不宜超过1年。2）热熔对接连接操作应符合下列规定：根据管材或管件的规格，选用相应的夹具，将连接件的连接端伸出夹具，自由长度不应小于公称直径的10%,移动夹具使连接件端面接触，并校直对应的待连接件，使其在同一轴线上，错边不应大于壁厚的10机应将聚乙烯管材或管件的连接部位擦拭干净，并铳削连接件端面，使其与轴线垂直。切削平均厚度不宜大于0.2mm,切削后的熔接面应防止污染。连接件的端面应采用热熔对接连设备加热。吸热时间达到工艺要求后，应迅速撤出加热板，检查连接件加热面熔化的均匀性，不得有损伤。在规定的时间内用均匀外力使连接面完全接触，并翻边形成均匀一致的对称凸缘。在保压冷却期间不得移动连接件或在连接件上施加任何外力。 热熔对接连接接头质量检验应符合下列规定： 连接完成后，应对接头进行100%的翻边对称性、接头对正性检验和不少于10%的翻边切除检验。翻边对称性检验。接头应具有沿管材整个圆周平滑对称的翻边，翻边最低处的深度不应低于管材表面。（9）接头对正性检验。焊缝两侧紧邻翻边的外圆周的任何一处错边量不应超过管材壁厚的10%o2 .电熔连接1）电熔连接机具与电熔管件应正确连通，连接时，通电加热的电压和加热时间应符合电熔连接机具和电熔管件生产企业的规定。2）电熔连接冷却期间，不得移动连接件或在连接件上施加任何外力。3）电熔承插连接操作应符合下列规定：应将管材、管件连接部位擦拭干净。 测量管件承口长度，并在管材插入端或插口管件插入端标出插入长度和刮除插入长度加IOmm的插入段表皮，刮削氧化皮厚宜为0.2mm。 将管材或管件插入端插入电熔承插管件承口内，至插入长度标记位置，并应检查配合尺寸。 通电前，应校直两对应的连接件，使其在同一轴线上，并应采用专用夹具固定管材、管件。3 .电熔承插连接1）电熔管件端口处的管材或插口管件周边应有明显刮皮痕迹和明显的插入长度标记。2）聚乙烯管道系统，接缝处不应有熔融料溢出。3）电熔管件内电阻丝不应挤出（特殊结构设计的电熔管件除外）。4）电熔管件上观察孔中应能看到有少量熔融料溢出，但溢料不得呈流淌状。5）凡出现与上述条款不符合的情况，应判为不合格。4 .电熔鞍形连接1）电熔鞍形管件周边的管材上应有时显刮皮痕迹。2）鞍形分支或鞍形三通的出口应垂直于管材的中心线。3）管材壁不应塌陷。4）熔融料不应从鞍形管件周边溢出。5）鞍形管件上观察孔中应能看到有少量熔融料溢出，但溢料不得呈流淌状。6）凡出现与上述条款不符合的情况，应判为不合格。五、管沟开挖1.土方施工前，建设单位应组织有关单位向施工进行现场交桩；2 .施工单位应会同建设等有关单位，核对管道路由、相关地下管道以及构筑物的资历料，必要时局部开挖核实；3 .施工前，建设单位应对施工区域内已有地上、地下障碍物，与有关单位协商处理完毕；4 .在施工中，燃气管道穿越其他市政设施时（如电信电缆），应对市政设施采取保护措施，必要时应征得产权单位的同意；5 .在雨期施工时，应采取排水措施，及时清除沟内积水;6 .在沿车行道、人行道施工时，应在管沟沿线设置安全护栏等安全防护措施，并应设置明显的警示标志。在施工路段沿线，应设置夜间警示灯，在交通不可中断的道路上施工，应有保证车辆、行人安全通行的措施，并应设有负责安全的人员；7 .混凝土路面和沥青路面的开挖应使用切割机切割；8 .管道沟槽应按设计规定的平面位置和标高开挖，人工开挖且无地下水时，槽底预留值宜为0.05-0.10m,机械开挖或有地下水时，槽底预留值不应小于0.15m,管道安装前应人工清底至设计标高并请有关单位验收沟槽；9 .管沟验收：管沟中心线偏移VlOOmm,沟底标高+5Onlnr-100mm,沟底宽度±10Omnb变坡点位置VlOOnIn1。10 .直线段管沟应顺直，曲线段管沟应圆滑过渡，并应保证设计要求的曲率半径。开挖管沟后，应及时检查验收，不符合要求时应及时修整。应做好管沟检查记录，验收合格后应及时办理工序交接手续11.管沟沟底宽度和工作坑尺寸，应根据现场实际情况和管道敷设方法确定，也可按下表要求确定：管道公称直径（mm）50801002002503504004505006007008009001000Iloo120013001400沟底宽度（ID）0.60.70.81.01.31.61.82.02.212.在无地下水的天然湿度土壤中开挖沟槽时，如沟槽深度不超过下表的规定，沟壁可不设边坡：土壤名称沟槽深度（In）土壤名称沟槽深度（M）填实的砂土或砾石土1.00黏土1.50亚砂土或亚黏土1.25坚土2.0013.沟槽侧临时堆土位置和高度不得影响边坡的稳定性和管道安装；14.当开挖难度较大时，应编制安全施工的技术措施，并现场对施工人员进行安全技术交底;15 .地下燃气管道不得从建筑物和大型构筑物（不包括架空的建筑物和大型构筑物）的下面穿越。地下燃气管道与建筑物、构筑物或相邻管道之间的水平和垂直净距，不应小于下表的规定地下燃气管道与建筑物、构筑物或相邻管道之间的水平净距（m）项目地下燃气管道压力（MPa）低压<0.01中压次高压B0.2A0.4B0.81.6建筑物基础0.71.01.5-外墙面（出地面处）-5.013.5给水管0.50.50.51.01.5污水、雨水排水管1.01.21.21.52.0电力电缆（含电车电缆）直埋0.50.50.51.01.5在导管内1.01.01.01.01.5通信电缆直埋0.50.50.51.01.5在导管内1.01.01.01.01.5其他燃气管道DN300mm0.40.40.40.40.4DN>300mm0.50.50.50.50.5热力管直埋1.01.01.01.52.0在管沟内（至外壁）1.01.51.52.04.0电杆（塔）的基础35kV1.01.01.01.01.0>35kV2.02.02.05.05.0通讯照明电杆（至电杆中心）1.01.01.01.01.0铁路路堤坡脚5.05.05.05.05.0有轨电车钢轨2.02.02.02.02.0街树（至树中心）0.750.750.751.21.2表6.3.3-2地下燃气管道与构筑物或相邻管道之间垂直净距（m）项目地下燃气管道（当有套管时，以套管计）给水管、排水管或其它燃气管道0.15热力管的管沟底（或顶）0.15电缆直埋0.50在导管内0.15铁路轨底1.20有轨电车（轨底）1.0016.架空燃气管道与铁路、道路、其它管线交叉时的垂直净距不应小于下表的要求。建筑物和管线名称最小垂直净距（ITI）燃气管道下燃气管道上铁路轨顶6.0城市道路路面5.5一厂区道路路面5.0人行道路路面2.2架空电力线，电压3kV以下1.53IOkV3.035-66kV4.0其它管道，管径300mm同管道直径，但不小于0.10同左>300mm0.300.30六、管道下沟1 .下沟前，应复查管沟深度，清除沟内塌方、石块和积水。2 .管道下管时，不得采用金属管材直接捆扎和吊运，并应防止管道划伤、扭曲或承受过大的拉伸和弯曲；3 .聚乙烯燃气管道敷设完毕后，应对外壁进行外观检查，不得有影响产品质量的划痕、磕碰等缺陷；检查合格后，方可对管沟进行回填，并做好记录；。七、管沟回填1 .管道下沟后尽快回填。回填前，如管沟内有积水，应将水排出，并立即回填。2 .不得用冻土、垃圾、木材及软性物质回填。管道两侧及管顶以上0.5In内的回填土,不得含有碎石、砖块等杂物，且不得用灰土回填。距管顶0.5m以上的回填土中的石块不得多于10%,直径不得大于0.1m,且均匀分布。3 .沟槽回填时，应先回填管底局部悬空部位，然后回填管道两侧。回填土应分层压实，每层虚铺厚度0.20.3m,管道两侧及管顶以上0.5m内的回填土必须采用人工压实，管顶0.5m以上的回填土可采用小型机械压实，每层虚铺厚度宜为0.250.4m。4 .警示带敷设前应将敷设面压实，并平整地敷设在管道的正上方，距管顶的距离宜为0.3-0.5m,但不得敷设于路基和路面里；警示带宜采用黄色聚乙烯等不易分解的材料，并印有明显、牢固的警示语，字体不宜小于100mmX100mm,警示带平面布置管道公称直径（mm）400>400警示带数量（条）12警示带间距（mm）1505 .路面恢复后应及时在埋设燃气管线位置的正上方设置路面标志（警示桩、警示砖、警示钉或警示牌），一般应设置在管道转弯处、三通、四通处、管道末端等，直线管段路面标志的设置间距宜为30-50米。八、管道吹扫、强度及气密性试验1.管道试压前，必须进行清管吹扫，吹扫不应少于两次。1）首先审核吹扫方案，重点审查排放口的安装质量及排放地点的安全性，合格后方可进行。该工程为配合施工，属于旧城道路扩宽改造，为了配合道理施工，做到保障安全且不妨碍人们出行，吹扫末端选在百泉路口。2）应按先中压后低压的顺序进行吹扫，吹扫出的脏物不得进入已合格的管道，断开管道与仪表、设备的连接，待吹扫合格后再安装复位。3）吹扫压力0.3MPa,吹扫介质宜采用压缩空气、吹扫气体流速不宜小于20ms°4）用白色靶板测试5分钟无污物为合格。5）检查试验记录。6 .管道强度试压：1）审核强度试验方案，合格后方可进行。2）按设计和规范要求进行，中压试验压力06Mpa。压力应逐升，首先升至试验压力的50%,应进行初检，如无泄露、异常，继续升至试验压力，然后宜稳压Ih后，观察压力计不应少于30分钟，无压力降为合格。3）试验用的仪表应在校验有效期内，其量程不得大于试验压力的2倍，弹簧压力计精度不得低于0.4级。4）中压管道非开挖地段，在管材焊接完毕后，进行0.6Mpa强度试验，试验压力仍为0.6Mpa0时间Ih,合格后方可穿顶管，与埋地管道连接后参与整体的强度试验。7 .管道气密试验：1）中压管道的气密性试为0.46MPa,观察24小时。2）试压时的升压速度不宜过快。稳压30分钟，并检查系统有无异常情况，如无异常情况继续升压。管内压力升至严密性试验压力后，待温度、压力稳定后开始记录。3）严密性试验稳压的持续时间应为24h,每小时记录不应少于1次。4）所有未参加严密性试验的设备、仪表、管件，应在严密性试验合格后进行复位,然后按设计压力对系统升压，应采用发泡剂检查设备、仪表、管件及其与管道的连接处，不漏为合格。第二部分钢质管道工程一、管材和管件验收1.检查工程所用材料、管道附件的材质、规格和型号，必须符合设计要求，其质量应符合国家现行有关标准的规定。应具有出厂合格证、质量证明书以及材质证明书或使用说明书并对其进行检查，当对其质量（或性能）有疑问时应进行复验，不合格者不得使用。2 .按制管标准检查钢管的外径、壁厚、椭圆度等钢管尺寸偏差。钢管表面不得有裂纹、结疤、折叠以及其他深度超过公称壁厚偏差的块陷。钢管如有凿痕、槽痕、凹坑、电弧烧痕、变形或压扁等有害缺陷应修复或消除后使用。1）凿痕、槽痕可以用砂轮磨去，输油管道也可以同时选用焊接方式修复，但磨剩的厚度不得小于材料标准允许的最小厚度。否则。应将受损部分整段切除。2）凹坑的深度不超过公称管径的2%,凹坑位于纵向焊缝或环向焊缝处影响管材曲率者，应将凹坑处管材受损部分整段切除。3）变形或压扁的管段超过制管标准规定时，应废弃。3 .检查弯头、弯管端部应标注弯曲角度、钢管外径、壁厚、曲率半径及材质型号等参数。凡标注不明或不符合设计要求的不得使用。4 .绝缘接头或绝缘法兰安装前，应进行水压试验。试验压力为设计压力的1.5倍，稳压时间为5min,以无泄漏为合格。试压后应擦干残余水，进行绝缘检测。检测应采用50OV兆欧表测量，其绝缘电阻应大下2MQ。5 .线路截断阀门安装前，应进行外观检查、阀门启闭检查及水压试验，其检查要求应符合下表的规定。有特殊要求者除外。截断阀检查、试验规定项目检查、试验内容检验标准外观检查外表不得有裂纹、砂眼、机械损伤、锈蚀等缺陷和缺件、脏污、铭牌脱落及色标不符等情况阀体内无积水、锈蚀、赃污和损伤等缺陷法兰密封面不得有径向沟槽及其他影响密封能的扭伤启闭检查启闭灵活启闭指示器准确水压试验壳体试验1.5倍公称压力，持续时间5Min体填料无泄漏密封试验1.0倍公称压力，持续时间2Min封面不漏6 .管道线路的弯头、热煨弯管、冷弯管应符合下表的规定。弯头、热煨弯管、冷弯管的规定种类由率半径外观和主要尺寸其它规定弯头<4D褶皱、裂纹、重皮、机械损伤；两椭圆度小于或等于1.0%,其他部的椭圆度不应大干2.5%热煨弯管24D褶皱、裂纹、重皮、机械损伤；两椭圆度小于或等于1.0%,其他部的椭圆度不应大干2.5%满足清管器和探测仪器利通过；端部保留不小0.5m的直管段冷弯管DNmm)300218D褶皱、裂纹、重皮、机械损伤；弯椭圆度小于或等于2.5%部保留2m的直管段350221D400224D450N27D250030D注：D为管道外径，DN为公称直径。二、管材管件存储1 .管材、管件、阀门、涂料及其他设备材料应按产品说明书的要求妥善保管，存放过程中应注意检查，以防锈蚀、变形、老化或性能下降。2 .玻璃布、塑料布、聚乙烯、环氧粉末、焊材、热收缩套等材料应存放在库房中，其中环氧粉末、焊材应存放在通风干燥的库房，焊条长期存放时的相对湿度不宜超过60%。3 .钢质管材、管件、阀门、沥青等材料或设备可以分类露天存放，存放场地应平整、无石块，地面不得积水。存放场地应保持1%2%的坡度，并设有排水沟。应在存放场地内修筑汽车与吊车进出场的道路，场地上方应无架空电力线。易燃、易爆物品的库房应按有关标准配备消防灭火器材；PE管材、管件和阀门存放在通风良好的库房或棚内远离热源，并应有防晒、防雨淋的措施并严禁与油类或化学品混合存放，库区应有防火措施，户外临时存放时，应有遮盖物遮盖。4 .防腐管应同向分层码垛堆放，堆放高度应保证管材不失稳变形、不损坏防腐层。不同规格、材质的防腐钢管应分开堆放。每层防腐管之间应垫放软垫，最下层的管材下宜铺垫两排枕木或砂袋，管材距地面的距离应大于50mm。为保证管垛的稳定，最下一层的防腐管应用楔子固定。5 .阀门宜原包装存放，存放时应采取防水措施。三、管材管件拉运、布管1 .供油系统和润滑系统，以满足特殊环境施工安全的需要。2 .严格执行车辆安全操作规定，严禁疲劳驾驶、野蛮驾驶，做到安全行车，文明驾驶。3 .拉管、布管吊装时操作手必须严格遵守“七好”与“九不吊”。“七好”即统一指挥好、思想集中好、遵章守纪好、交接配合好、上下联系好、设备检查好、扎紧吊卸好；“九不吊''即指挥信号不明或乱指挥不吊、超负荷不吊、工件紧固不牢不吊、吊物上面站人不吊、安全装置失灵不吊、光线阴暗看不清不吊、工件埋在地下不吊、斜拉工件不吊、棱刃物体没有衬垫措施不吊。四、吊装1 .吊装作业的设备，应根据现场实际环境，制定相应的安全技术措施。2 .吊装作业前检查机具、设备，确认状态良好，性能可靠。尤其是各安全装置齐全并有效。3 .作业场地应坚实，车体应平正。对于汽车吊支撑腿伸展应适当，支撑坚实有力。吊装作业应由专人指挥，指挥应使用国家推荐的通用手势信号和专用手势信号。4 .起重臂下严禁站人。作业区上方应明朗开阔，不得在输电线路下作业，当在其一侧作业时应保持吊臂、吊具、钢绳、重物与线路的距离不小于7m。5 .起重时应有载重指示器，不得超载，不得斜吊。作业时必须起吊平稳，慢速均匀升降，不得在重载情况下进行调臂、急进、急退和急速旋转。6 .吊装作业中突然发生机械故障，暂停作业时，应设法把吊物放在安全位置，不允许将重物悬在吊勾上。7 .禁止任何人随同物件升降。吊装设备行走时，必须按规定收回、放稳起重臂及支腿。8.吊装设备必须定期保养、经常检查，确保其处于完好状态，严禁使用带“病”的起重机械。9 .将变速杆置于空档位置时，方准起动发动机。操作前应检查吊杆部分操纵机构是否灵活，钢丝绳磨损超过规定值后不得继续使用。10 .钢管装卸时应使用不损伤管口的专用吊具，双联管吊装时应使用扁担式吊具。弯管应采取吊管带装卸，不得损伤防腐层。11 .所有施工机具和设备在行车、吊装、装卸过程中，其任何部位与架空电力线路的安全距离应符合下表的规定。施工机具和设备与架空电力线路安全距离力线路电压（kV）<13560110220330n安全距离（m）>1.5>3>5.1>5.6>6.7>7.8>0.01(n-50)+5五、钢管补伤防腐工在工作前要穿戴好防护用品，扎紧衣口，穿好工作鞋，严防烫伤。需加热时,加热用气瓶与加热点的距离不少于5m。不得将补伤材料的包装物随意丢弃及点燃。六、管道开挖12 管道开挖要防止滚管，特殊地段采取人工开挖，避免事故发生。管线下沟前，HSE现场管理员要对下沟段的管沟进行检查，管沟内无人和其它障碍物、无塌方危险，方可组织下沟。下沟前要检查吊具，确认性能符合要求。13 下沟段要设专人巡视，管线下沟段内下沟作业不得与其它工序作业交叉进行。14 管线下沟时要有专人统一指挥，各工种协调一致，管道下沟时，管沟内、管道上或管道与管沟之间不能有任何人员，如果需清沟时，需停止下沟。15 沟下焊可用单台挖掘机吊管，但同时要有专人负责看护。七、管道坡口加工与组对1 .钢管切口应符合下列规定（20%抽查）1）切口表面应平整，无裂纹、重皮、毛刺、凹凸缩口、熔渣、氧化物、铁屑等；2）切口端面倾斜偏差，不应大于管子外径的1%,且不得超过3mm；3）管端坡口形式及组对尺寸主管道应符合西气东输焊接工艺评定；其余管道应符合下表的要求。名称坡口型式壁厚坡口尺R(mm)1隙b(mm)(mm)角度Q，边P(mm)管道与管件对接<970°±5°上向焊1-2上向焊1-2.5NF向焊1-1.5F向焊1-2.02960°±5°上向焊1-2上向焊1351.-1.5下向焊1-1.5下向焊1.2.0管道对接'<970÷5o上向焊1-2上向焊1-2.5Ii下向焊1-1.5下向焊1-2.02960°±5°上向焊1-2上向焊1-3.511下向焊1-1.5下向焊1-2.0不同管,壁对接Q<9700+5°上向焊1-2上向焊1-2.5L72下向焊1-1.5下向焊1-2.0PSAX2960o÷5o上向焊1-2上向焊1-3.5小空14，（8L62）下向焊1-L5下向焊1-2.0三通接头支管坡口i一,二,V>IPT-IkPIZSaI7Ib2650o÷5o1.0-1.51.5-2.5三通主管坡口1L-L2650°±5°1.0-1.51.5-2.5ipI仔丁2 .管道组对检查1）工艺配管组对时应对管材下料尺寸、管口清理质量、管材外观有无裂纹、凹陷、划痕等缺陷进行检查和验收并办理工序交接手续。2）管道组对应符合表5的规定。表5序号检查项目规定要求1管内清扫无污物2管口清理（Iomm范围内）和修口管口完好无损，无铁锈、油污、油漆、毛刺3管段螺旋焊缝或直缝余高打磨端部IOmIn范围内余高打磨掉，并平缓过渡4两管口螺旋焊缝或直缝间距错开间距大于或等于100mln5错口和错口校正要求当壁厚W14mm时，不大于1.5mi;当壁厚14mm<t17mm时,不大于2mm；当壁厚17mm<tW21rnn时，不大于2.2mm,当壁厚2lmm<tW26mm时，不大于2.5mm；当壁厚t226mm时，不大于3mm,局部错边均不应大于3mm,错边沿周长均匀分布6钢管短节长度不应小于管子外径值且不应小于0.5m7管子对接偏差不得大干3。管口组对完毕，应由组对人员进行对口质量自检、并由焊接人员进行互检，检查合格后组对人员与焊接人员应办理工序交接手续。八、钢管焊接1 .检查管道焊接过程中使用的各种材质、焊接材料和焊接方法，都应严格按已审定的焊接工艺试验和评定进行。2 .检查焊工证书，现场焊工必须取得相应的项目施焊资格。3 .检查现场焊接材料，必须符合下列要求；1）焊条（丝），必须具有产品出厂合格证，材质证明书，化学成份，出厂检验理化试验报告及二次复验报告。2）施焊的焊条应无破损，变色，无油污杂物，焊丝无锈蚀、污染现象；焊剂无变质现象，保护气体的纯度和干燥度应满足焊接工艺规程的要求，所使用的焊接材料应符合工艺规程的要
