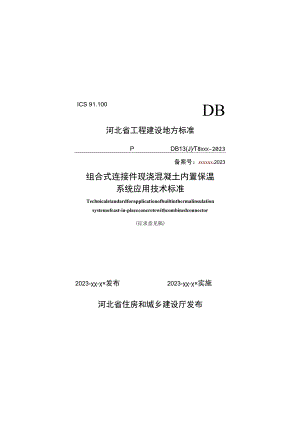

ICS 91.100DB河北省工程建设地方标准PDB13(J)T8xxx-2023备案号：JXXXXX-2023组合式连接件现浇混凝土内置保温系统应用技术标准Technicalstandardforapplicationofbuiltinthermalinsulationsystemofcast-in-placeconcretewithcombinedconnector(征求意见稿)2023-×发布2023-×实施河北省住房和城乡建设厅发布河北省工程建设地方标准组合式连接件现浇混凝土内置保温系统应用技术标准Technicalstandardforapplicationofbuiltinthermalinsulationsystemof,cast>in>placeconcretewithcombinedconnectorDB13(J)/T8xx×-2023主编单位：北方工程设计研究院有限公司批准部门：河北省住房和城乡建设厅施行日期：2023年X月1日2023北京河北省工程建设地方标准组合式连接件现浇混凝土内置保温系统应用技术标准Technicalstandardforapplicationofbuiltinthermalinsulationsystemofcast-in-placeconcretewithcombinedconnectorDB13(J)T8xxx-2023彳题it材版社*出版(北京市海淀区三里河路1号)石家庄市书渊印刷有限公司印刷*开本:850mm×1168mm1/32印张：2.125字数：60千字2023年12月第一版2023年12月第一次印刷印数：1IOoo册定价：20.00元统一书号：155160*版权所有翻印必究河北省住房和城乡建设厅公告2023年第7号河北省住房和城乡建设厅关于发布组合式连接件现浇混凝土内置保温系统应用技术标准和组合式连接件现浇混凝土内置保温系统建筑构造的公告组合式连接件现浇混凝土内置保温系统应用技术标准（编号为DB13（J）T8xxx-2023）和组合式连接件现浇混凝土内置保温系统建筑构造（统一编号：DBJT02-xxx-2023,图集号：J22Jxxx）己经本机关审查并分别批准为河北省工程建设标准和标准设计，现予发布，自2023年X月I日起实施。河北省住房和城乡建设厅2023年X月X日-XX-a=.刖三根据河北省住房和城乡建设厅2022年度省工程建设标准和标准设计第三批制（修）订计划（冀建节科函（2022）106号）的要求，由北方工程设计研究院有限公司会同有关单位编制而成。本标准共分7章，主要技术内容包括：1.总则；2.术语；3.基本规定；4.性能要求；5.设计；6.施工；7.质量验收。本标准的部分内容涉及专利（专利号：ZL202021148537.X）o涉及专利的具体技术问题，使用者可直接与专利权人协商处理。本标准的发布机构不承担识别这些专利的责任。本标准由北方工程设计研究院有限公司负责具体技术内容的解释，由河北省绿色建筑推广与建设工程标准编制中心负责管理。标准执行过程中如有意见和建议，请寄送至北方工程设计研究院有限公司（地址：石家庄市裕华东路55号，邮编：050011,电话：0311-86690738,邮箱：bfybzh）,以便修订时参考。本标准主编单位、参编单位、主要起草人和审查人员名单：主编单位：北方工程设计研究院有限公司参编单位：唐山万兴建材有限公司主要起草人：刘亮王大伟金铸王伟栋审查人员：目次1总则12术语23基本规定44性能要求74.1 系统74.2 主要材料74.3 配套材料125设计175.1 一般规定175.2 设计要点196施工226.1 一般规定226.2 施工要点236.3 运输及贮存266.4 安全操作要求与成品保护267质量验收297.1 一般规定297.2 主控项目327.3 一般项目34本标准用词说明37引用标准名录38附：条文说明41Contents1GeneralProvisions12 Terms23 BasicRequirements44 PerformanceRequirement74.1 Systerm74.2 MainMaterials74.2SupportingMaterials125 Design175.1 GeneralRequirements175.2 DesignRequirements196 Construction226.1 GeneralRequirements226.2 ConstructionPoints236.3 TransportationandStorage266.4 SafeOperationRequirementsandFinishedProductProtection267 QualityAcceptance297.1 GeneralRequirements297.2 MasterControlItems327.3 GeneralItems34ExplanationofWordinginThisStandard371.istofQuotedStandards38Addition:ExplanationofProvisions411总则.o.为规范组合式连接件现浇混凝土内置保温系统在建筑外墙保温工程中的应用，做到安全适用、技术先进，保证工程质量，制定本标准。1.0.2本标准适用于河北省抗震设防烈度不大于8度和建筑高度小于100m的新建、扩建的民用建筑中采用组合式连接件现浇混凝土内置保温系统的设计、施工及质量验收。1.0.3组合式连接件现浇混凝土内置保温系统的设计、施工和质量验收，除应符合本标准的规定外，尚应符合国家和河北省现行有关标准的规定。2术语2.0.1组合式连接件现浇混凝土内置保温系统builtinthermalinsulationsystemofcast-in-placeconcretewithcombinedconnector通过专用的组合式连接件将镀锌电焊网复合保温板置于固定位置，施工现场在保温层两侧同时浇筑混凝土基层墙体及防护层，使防护层与保温层内侧的现浇混凝土基层墙体可靠连接，形成的具有保温、防护作用的构造系统。简称为“组合式连接件保温系统”。2.0.2镀锌电焊网复合保温板galvanizedweldedsteelwiremeshcompositeinsulationpanel工厂标准化生产，通过专用组合连接件的底座、连接杆及限位卡盘将保温板外侧的镀锌电焊网限位并固定，形成保温板与镀锌电焊网架连接成一体的板状制品。简称为“复合保温板”。2.0.3保温层thermalinsulationlayer由保温板（模塑聚苯板、石墨聚苯板、挤塑聚苯板、石墨挤塑板）构成的，在组合式连接件现浇混凝土内置保温系统中起保温、隔热作用的构造层。2.0.4防护层protectivelayer组合式连接件保温系统中位于保温层外侧，主要起保温层防护作用的现浇混凝土构造层。2.0,5组合式连接件combinedconnector由L型拉结件、底座、连接杆及限位卡盘等组成，通过组装固定，在组合式连接件现浇混凝土内置保温系统中具有固定镀锌电焊网、拉结防护层和基层墙体、固定保温层位置的专用连接件。2.0.6底座base采用原生的聚酰胺、聚乙烯或聚丙烯注塑成形，由设置十字槽的头部和限位圆盘构成。与连接杆配套使用，具有固定保温层位置、卡扣L型拉结件和控制镀锌电焊网与保温层间距作用的塑料件。2.0.7连接杆COnneCtingrods采用原生的聚酰胺、聚乙烯或聚丙烯注塑成形，由螺帽和带螺纹的空心杆体构成。与底座和限位卡盘配套使用，通过扭转进入并穿透保温层，具有固定保温层位置、方便拉结件安装和防止拉结件腐蚀的塑料件。2.0.8限位卡盘limitchuck采用原生的聚酰胺、聚乙烯或聚丙烯注塑成形，圆盘形状，带肋板。放置于基层墙体一侧与连接杆通过螺纹连接配套使用，具有防止保温层向主体结构位移和保证基层墙体侧钢筋保护层厚度作用的塑料件。3基本规定3.0.1组合式连接件保温系统构造见表3.0.1。表3.(U组合式连接件保温系统基本构造3.0.2组合式连接件保温系统应采用预制构件、定型产品或成套技术，并应具备同一供应商提供配套的组成材料和型式检验报告。型式检验报告应包括配套组成材料的名称、生产单位、规格型号、主要性能参数，应符合本标准以及国家和河北省现行相关标准的规定。系统基本构造I现混凝，设锌焊两 5OTT厚浇海土内镀电K聚 '聚 '聚 '挤一 型板廛板型板墨 模苯石茉挤苯石基层墙体混墙 浇土体 现凝抹面层nm抹胶压玻网注 5m厚面浆入纤布内饰面层工设 按程计构造示意图3.0.3组合式连接件保温系统应与基层墙体可靠连接。在基层正常变形以及承受自重、风荷载和室外气候的长期反复作用下，不产生裂缝、有害的变形和破坏。在正常使用中或设防地震时不应发生脱落。3.0.4组合式连接件保温系统各组成部分应具有物理-化学稳定性，所有组成材料应彼此相容并具有防腐性。3.0.5组合式连接件保温系统应具有防水渗透性能。3.0.6组合式连接件保温系统的保温、隔热和防潮性能除应符合现行国家标准建筑节能与可再生能源利用通用规范GB55015.民用建筑热工设计规范GB50176、河北省地方标准居住建筑节能设计标准(节能75%)DB13(J)185、公共建筑节能设计标准DB13(J)81外，尚应符合国家和河北省现行相关标准的规定。3.0.7组合式连接件保温系统的使用高度及其防火性能应符合现行国家标准建筑防火通用规范GB50037.建筑设计防火规范GB50016的有关规定，且应具有防止火焰沿外墙面蔓延的能力。3.0.8在正确使用和正常维护的条件下，组合式连接件保温系统的设计使用年限应不低于50年。3.0.9组合式连接件保温系统的保温材料在运输和进场堆放过程中，应采取防水、防火及防碰撞等防护措施，不可重压或与锋利物品碰撞。产品应放在干燥通风处贮存，不应露天长期暴晒、避免雨、雪水侵蚀。3.0.10组合式连接件保温系统施工现场的安全及防火要求应符合现行国家标准建筑与市政施工现场安全卫生与职业健康通用规范GB50034.建设工程施工现场消防安全技术规范GB50720的有关规定。3.0.11组合式连接件保温系统应考虑环境因素的影响，在使用年限内定期检测、维护。3.0.12施工现场应采用必要的防火措施，并应制定火灾应急预案，配置灭火器、临时消防给水设施和临时消防应急照明等临时消防设施，作业前应对相关施工人员进行防火安全教育培训。3.0.13复合保温板出厂前应按照绿色施工要求，结合施工图和现场实际尺寸进行排板设计和加工。3.0.14保温材料的检验报告应满足下列要求：1保温材料检测必须满足陈化期要求；2保温材料的型式检验报告必须为抽样检验，进场复验报告为建设单位委托见证取样检验；3检验报告的各项指标应为同一批次的材料、在同一份检测报告中体现。3.0.15复合保温板的安装位置应正确、接缝严密；复合保温板应固定牢固，在浇筑混凝土过程中不应移位、变形；保温板表面应采取界面处理措施，与混凝土粘结应牢固。4性能要求4.1 系统4.1.1 组合式连接件保温系统的性能指标应符合表4.1.1的规定。表4.1.1组合式连接件保温系统性能指标试验项目单位性能指标试验方法耐候性经耐候性试验后，不得出现空鼓、剥落或脱落、开裂等破坏，不得产生裂缝出现渗水：系统的拉伸粘结强度不小于O-IOMPa,不得在界面破坏JGJ144抗冲击强度J»10J级吸水量gm2500水蒸气透过性能g(m2h)0.85耐冻融80次冻融循环后，系统无空鼓、剥落，无可见裂缝：拉伸粘结强度不小于OJOMPa热阻m2K/W符合设计要求抹面层防水性能持续淋水时间不应少于30min,不应有渗水，结构背水面无湿湖JGJ/T2354.2 主要材料4.2.1 复合保温板通过组合式连接件将保温板单侧的镀锌电焊网限位并固定，并且每平方米设置数量不应少于8个。 - -一 -一图4.2.1夏合保温板构造I一镀锌电焊网(外恻)：2保温板：3底座：4一连接杆：5一限位卡盘：4.2.2 组合式连接件保温系统应根据工程设计图纸进行深化设计，友合保温板按照要求进行排板和L型拉结件、限位卡盘等布置设计。排板设计时宜采用标准板，当出现非标准板时，匏合保温板3m长范围内对接应不多于两处，且对接处需胶粘剂粘牢，其宽度应不小于200mmo免合保温板主要规格尺寸应符合表4.2.2的规定。表4.2.2复合保温板主要规格尺寸nm)项目规格长度1200、2400、2900宽度600、12厚度工程设计确定底座端部到保温板面层50±1.0注：非标准规格板按设计要求制作。非标准规格板坡小宽度宜不小于200mm。4.2.3 保温板的表面应平整、无裂纹、无夹杂物、无油污，板边应平直、完整，无掉角、缺棱。其尺寸允许偏差应符合表4.2.3的规定。表4.2.3保温板尺寸允许偏差(mm)项目允许偏差试验方法长度±2.0GBrr6342宽度±1.0厚度+1.5,0.0对角线差3.0板面平整度2.0注：本表的允许偏差值以60OmmXl20Omm的标准板为基准.4.2.4 模塑聚苯板和石墨聚苯板的性能指标应符合表4.2.44的规定；挤塑聚苯板和石墨挤塑板的性能指标应符合表4.2.4-2的规定。表4.2.4J模塑聚苯板和石墨聚苯板性能指标项目性能指标试脸方法模塑聚苯板石墨聚苯板037级033级030级表观密度(kg/m)202220GBfro8()1.1GBzT29906JCfT2441导热系数W(mK)0.0370.032W0.030垂直板面的抗拉强度(MPa)>0.10压缩强度(MPa)>0.10尺寸稳定性(7O±2)°C.48h(%)0.3熔结性断裂弯曲负荷(N)225弯曲变形(mm)220水蒸气透湿性能ng(Pams)W4.5吸水率%)3.0GBfT29906剪切强度(kPa)2100JCfT2441续表4.2.4-1项目性能指标试验方法模塑聚苯板石黑聚米板燃烧性能燃烧性能等级BI级GB8624氧指数（）230注：I模塑聚苯板和石墨聚苯板在出厂前，直在自然条件卜.陈化42天，或在温度（60±5）C环境中陈化5天：2保温板六面应喷涂水泥基聚合物砂浆包覆：3断裂弯曲负荷或弯曲变形有一项能符合指标要求即为合格。表4.2.2-2挤塑聚苯板和石墨挤塑板性能指标项目单位性能指标试验方法挤塑聚苯板石墨挤塑板表现密度kgm32535GB/T30595压缩强度MPa20.20GB/T30595垂直板面的抗拉强度MPa20.20导热系数（25"C）W/(mK)0.0300.024吸水率%L5弯曲变形mmJ20尺寸稳定性%I.0GB/T30595水蒸气透湿系数11g(Pams)1.53.5氧指数%230GB2406燃烧性能等级Bl级GB8624注：1挤塑聚苯板和石墨挤塑板产品不得掺加非本厂挤塑板产品的回收料，在出厂前应双面去皮；2挤塑聚茉板和石米挤聚板在出厂前，应在自然条件下陈化不少于28天；3保温板六面应喷涂水泥基聚合物砂浆包覆.4.2.5 镀锌电焊网的性能指标应符合表4.2.5的规定。表4.2.5镀锌电焊网性能指标项目单位性能指标试验方法冷拔低碳钢丝极限强度标准值NZmm2550GB1499.3冷拔低碳钢丝抗拉强度设计值NZmm22320镀锌电焊网丝径mm4.0±0.08GB/T3328I网孔尺寸mm100×100网孔偏差径向%5纬向2焊点抗拉力N>550镀锌层质晶gm2>140网片经向钢丝外缘距保温板mm23÷1GB26540板边钢丝挑头mm1网片焊点漏焊率%0.84.2.6 L型拉结件采用L形直径8mmHRB400级钢筋制作，通过连接杆穿过保温层。钢材性能应满足表4.2.6的要求；L型拉结件的抗拉承载力标准值不应小于6.0kN,抗剪承载力标准值不应小于0.8kNo试验方法及要求应符合现行行业标准装配式建筑预制混凝土夹心保温墙板JC/T2504的规定。表4.2.6L型拉结件钢材性能指标（Wn）牌号屈服强度标准值屈服强度极限值aAk抗拉强度设计值抗压强度设计值fyHRB4004005403603604.2.74.2.8 1.型拉结件穿过保温层的部分应做镀锌表面防腐涂层，镀Il锌层质量应大于90gm2o4.2.9 组合式连接件保温系统的防护层混凝土力学性能指标应符合现行国家标准混凝土结构通用规范GB55008、混凝土结构设计规范GB50010和混凝土结构工程施工质量验收规范GB50204的规定，混凝土的强度等级不应低于C30。4.2.10 防护层宜选择具有高流动性、均匀性和稳定性的自密实混凝土。粗骨料最大粒径不应大于IOmmo自密实是对混凝土工作性能的要求，其硬化后的强度、弹性模量、长期性能和耐久性等其他性能应符合设计或相关标准的要求。当采用普通混凝土时，应进行配合比设计，并应满足防护层相关性能要求。入模工作性能要求按表4.2.9的规定，原材料要求、配合比设计及试验方法应按现行行业标准自密实混凝土应用技术规程JGJ/T283的规定执行。表4.2.9自密实混凝土工作性能要求自密实性能性能指标重要性性能等级技术要求填充性坍落扩展度（mm）控制指标SF3760850扩展时间（三）VS2<2抗离析性离析率（）SR2<15间隙通过性坍落扩展度与J环扩展度差值（的）可选指标PA20¾2254.3配套材料4.3.1 建筑保温砂浆的性能指标应符合表4.3.1的规定并应满足建筑保温砂浆GB/T20473的要求。表4.3.1建筑保温砂浆硬化后性能要求检测项目性能要求试验方法I型11型干密度，kgm3350450GBf20473抗压强度，MPa>0.50>1.00GB/T5486拉伸粘结强度，MPa>0.10>0.15GBf20473导热系数(25匕)，W/(mK)0.070O.O85GB/T10294GB/T10295续表4.3.1检测项目性能要求试验方法I型Il型线收缩率，%0.30JGJrr70压剪粘结强度kPa60GB/T2O473稠度损失率(2h),%W30体积吸水率，%10软化系数>0.60抗冻性能抗压强度损失，%25质量损失率，%5放射性同时满足/R11W1.0和4WL0GB6566燃烧性能A级GB86244.3.2 中空玻璃微珠保温隔热材料的性能指标应符合表4.3.2、表432-2的规定并应满足工程用中空玻璃微珠保温隔热材料JG/T517的要求。表4.3.2-1中空玻璃微珠中间层性能指标项目单位性能指标试验方法容器中状态经搅拌易于混合均匀，无结块，呈均匀浆液状态JG/T517施工性施涂无困难固体含量%240密度g/mL0.7干燥时间（表干）h4外观正常初期干燥抗裂性3h无裂纹低温桎定性3次不变质续表4.321项目单位性能指标试验方法热贮存稳定性30d不变质JGf5l7导热系数W/(mK)O.O35表4.3.2.2中空玻璃微珠系统材料性能指标项目单位性能指标试验方法耐水性168h无异常JGf517耐碱性168h无异常耐温变性5次循环无异常耐冲击性500g,300mm无异常柔韧性热处理5h直径50mm无裂纹低温处理2h直径100mm无裂纹粘结强度标准状态MPa0.60JGf517浸水状态20.40附加热吼(m2yW20.65燃烧性能不低于A（A2）级GB86244.3.3 耐碱玻纤网格布的性能要求应符合表4.3.3的规定。表4.3.3耐碱玻纤网格布性能要求项目单位性能指标试验方法单位面积质量gm22160JC/T841耐喊断裂强力（经、纬向）N50mm21200耐碱断裂强力保留率（经、纬向）%75JC/T84I项目单位性能指标试验方法断裂伸长率（经纬向）%4.04.3.4 抹面胶浆（聚合物水泥防水砂浆）性能指标应符合聚合物水泥防水砂浆JC/T984及表434的规定。表4.3.4抹面胶浆（聚合物水泥防水砂浆）性能指标项目性能指标试验方法I型IIS凝结时间初凝min245GB/T1346终赛/h24抗渗压力/MPa（砂浆试件）27d0.81.0GB23440228d1.51.5抗压强度/MPaN18224GB/T17671抗折强度/MPa26.028.0柔韧性（横向变形能力）rn1.0JC/T1004粘结强度/MPa27d0.81.0JC/T907228d1.01.2耐碱性无开裂、剥落JC/T984耐热性无开裂、剥落抗冻性无开裂、剥落收缩率/%WO.30.15吸水率/%6.04.04.3.5 饰面涂料应符合国家现行标准合成树脂乳液外墙涂料GB"9755和复层建筑涂料GB"9779的有关规定；4.3.6 腻子应符合现行行业标准建筑外墙用腻子JG/T157的有关规定。4.3.7 硅酮密封胶应符合现行国家标准硅酮和改性硅酮建筑密封胶GB/T14683的有关规定。4.3.8 穿墙钢制套管外侧穿过保温层的部分应做镀锌表面防腐涂层，镀锌层质量应大于90gm2o钢制套管室内端宜设置聚酰胺材质的护帽，长度大于30mm。5设计5.1 一般规定5.1.1 组合式连接件保温系统的建筑节能设计和热工计算应符合下列规定：1门窗框外侧洞口、女儿墙、封闭阳台以及出挑构件等热桥部位应采用相应热桥保温处理措施，降低热桥效应；2保温层及热桥部位的内表面温度高于室内空气设计温、湿度条件下的露点温度，并应符合民用建筑热工设计规范GB50176的相关要求；3组合式连接件保温系统中，保温层的厚度应通过计算确定。热工设计时应考虑连接构造、保温板压缩的影响，修正系数应满足国家现行标准的有关规定或经试验的方法确定，且材料综合修正系数不应小于1.20o5.1.2 组合式连接件保温系统在重力荷载、风荷载、地震作用、温度作用和主体结构正常变形影响下，应具有安全性，并应符合现行国家标准建筑与市政工程抗震通用规范GB55002.混凝土结构通用规范GB55008、建筑结构荷载规范GB50009、建筑抗震设计规范GB50011和现行行业标准高层建筑混凝土结构技术规程JGJ3的有关规定。5.1.3 面层应进行系统的起端、终端以及檐口、勒脚处的翻包或包边处理。装饰缝、门窗四角和阴阳角等部位应设置增强玻纤网。5.1.4 组合式连接件保温系统外墙防水除应符合现行国家标准建筑与市政工程防水通用规范GB55030、现行行业标准建筑外墙防水工程技术规程JGJb235的规定，并应符合下列规定：1水平或倾斜的出挑部位以及延伸至地面以下的部位应做防水处理。门窗洞口与门窗交接处、首层与其他层交接处、外墙与屋顶交接处应进行密封和防水构造设计，水不应渗入保温层及基层墙体，重要部位应有详图；2穿过保温系统安装的设备、穿墙管线或支架等应固定在主体结构上、并应做密封和防水设计，预留的穿墙孔洞应设置两端带有止水环的套管。5.1.5 组合式连接件保温系统基层墙体变形缝处应做好防水和保温构造处理。5.1.6 组合式连接件保温系统防火设计应符合建筑设计防火规范GB50016的规定。电气线路不应穿越或敷设保温材料中；确需穿越或敷设时，应采取穿金属管并在金属管周围采用不燃隔热材料进行防火隔离等防火保护措施。设置开关、插座等电器配件的部位周围应采取不燃隔热材料进行防火隔离等防火保护措施。5.1.7 组合式连接件保温系统的外饰面涂料应采用防水透气性涂料，其性能除应符合设计要求外，尚应符合现行国家和河北省相关标准的规定。5.2 设计要点5.2.1 组合式连接件保温系统的基层墙体应按照普通钢筋混凝土剪力墙进行设计。在计算地震作用时，应计入防护层和非承重填充墙的影响，剪力墙结构的自振周期折减系数可取0.750.90。5.2.2 组合式连接件保温系统的L型拉结件每平方米设置数量应经工程设计计算确定，L型拉结件的有效锚固长度应大于100mm,并且每平方米设置数量不应少于8个，门窗洞口处应根据需要增设L型拉结件；L型拉结件应均匀设置，间距不宜大于400mm,距墙角、伸缩缝及洞口边缘的距离不小于75mm,且不得大于15OmmO5.2.3 合式连接件保温系统在建筑层间处应沿墙通长设置钢筋混凝土构造挑板，挑出长度应至少伸至防护层厚度的4/5处，端部设置隔热措施，具体做法由工程设计确定。5.2.4 基层墙体上悬挑构件应进行冷凝验算，并应进行保温处理，保温层搭接长度应大于50mm,且应按结构性热桥计入外墙平均传热系数。5.2.5 门窗框外侧洞口、女儿墙、封闭阳台以及出挑构件等热桥部位应采用A级保温材料进行热桥保温处理措施，保温材料可采用建筑保温砂浆、中空玻璃微珠保温隔热材料等保温材料，材料性能指标应符合本标准4.2节的规定，保温材料厚度应通过计20算确定。保温材料与与基层应可靠连接，确保安全及耐久性能。5.2.6 外墙装饰线与防护层或基层墙体的连接应符合设计要求。5.2.7 组合式连接件保温系统防护层在墙体阴阳角和门窗洞口及洞口四角部位应采取有效抗裂措施。5.2.8 勒脚部位的外墙保温系统与室外地面散水之间的缝隙及构造应符合设计要求，且预留缝隙不应小于20mm,缝隙内宜填充不燃材料，外口部位应设置背衬材料，并用防火密封胶封堵。5.2.9 采用组合式连接件保温系统中与承重基层墙体连接的同一平面内的非承重填充墙宜同时浇筑（图5.2.9）,非承重填充墙保温层外侧构造层厚度不应小于50mm,内侧非承重填充墙构造层厚度为100120mm0<a）与承Ig基层墙体同厚的非承重填充墙（b）与承重基层墙体不同厚的非承重填充堵图5.2.9组合式连接件保温系统统承重基层墙体,J非承重填充墙连接1一承重基层墙体：2一非承重填充鼎5.2.10 组合式连接件保温系统防护层应设置竖向防裂引导缝，引导缝宜设置在承重墙与非承重填充墙的交接部位，且应避免影响建筑外观。同一平面引导缝的水平方向间距不宜大于12m,引导缝宽度不宜大于10mm,深度不宜大于10mm；可通过切割混凝土形成引导缝，并应采用密封胶或弹性填缝材料填实。5.2.11 组合式连接件保温系统在变形缝部位的外保温构造应符合下列规定：1变形缝处应填充燃烧性能为A级的保温材料，构造做法应符合河北省现行标准的相关要求；2应采用金属盖缝板，宜采用铝板或不锈钢板，对变形缝进行封盖。5.2.12 防护层及非承重填充墙钢筋的连接应符合下列规定：1防护层及非承重填充墙镀锌电焊网的水平向连接应搭接同规格的镀锌电焊网，镀锌电焊网的搭接应采用扣搭的方式，搭接长度不应小于200mm；在墙体端部及洞口周边应采用L形或U形钢筋与基层墙体连接，L形或U形钢筋间距不应大于200mm,直径不应小于6mm；L形或U形钢筋防护层侧应设置8分布钢筋，并应满足锚固要求。2防护层镀锌电焊网的竖向连接宜采用镀锌电焊网搭接或附加绑扎钢筋搭接，采用附加绑扎钢筋搭接时应采用等强搭接且附加绑扎钢筋的直径不应小于6mm,间距不应大于250mm,其与镀锌电焊网的搭接长度不应小于300mmo6施工6.1 一般规定6.1.1 承担组合式连接件保温系统工程的施工企业应建立有效的工程质量管理体系、施工质量控制和检验制度，并应编制专项施工方案。6.1.2 施工单位应对施工作业人员在上岗前进行施工方案技术交底和安全、技术培训，并考核合格。6.1.3 组合式连接件保温系统所有组成材料应由产品制造商配套提供，并提供法定检测部门出具的检测报告和出厂合格证明。材料、构配件进入现场时应按照现行国家标准建筑与市政工程施工质量控制通用规范GB55032、建筑节能工程施工质量验收标准GB50411.建筑节能与可再生能源利用通用规范GB55015的规定进行验收。6.1.4 组合式连接件保温系统的施工质量控制，除应满足本标准外，尚应符合现行国家标准混凝土结构工程施工规范GB50666、混凝土结构工程施工质量验收规范GB50204、建筑节能工程施工质量验收标准GB50411、混凝土结构通用规范GB55008、建筑节能与可再生能源利用通用规范GB55015和现行行业标准自密实混凝土应用技术规程JGJZT283、内置保温现浇混凝土复合剪力墙技术标准JGJ/T451、建筑施工模板安全技术规范JGJ162等标准及河北省相关标准的有关规定，模板、脚手架等应具有足够的承载能力、刚度和稳定性，应能承受浇筑混凝土的自重、侧压力和施工过程中所产生的荷载。6.1.5 组合式连接件保温系统工程风力大于5级和雨天不得施工。雨期施工应做好防雨措施。组合式连接件保温系统工程施工期间以及完工后24h内，基层及环境空气温度不应低于OC,平均气温不应低于5C。夏季应避免阳光暴晒。6.1.6 施工产生的墙体缺陷如穿墙套管、脚手眼、孔洞等应按照施工方案采取隔断热桥的措施。6.1.7 组合式连接件保温系统应加强过程控制，完成上一道工序验收后，方可进行下一道工序施工，并做好隐蔽工程和检验批的验收。6.2 施工要点6.2.1 保温系统施工前，应根据设计要求，结合墙面实际尺寸进行排板设计，并应在现场采用相同材料、构造做法和工艺制作样板墙，并经有关各方确认后再进行施工。6.2.2 保温系统施工前的钢筋工程、水电安装、预埋预留等前置工作已经全部结束，定位线全部完成并通过监理（建设）单位的验收。6.2.3 组合式连接件保温系统施工工艺流程：绑扎墙体钢筋并固定一设置安装控制线（点）一复合保温板安装就位一安装L型拉结件、调整垂直度一安装搭接镀锌电焊网及附加钢筋一立墙体内、外侧模板及支架固定f穿对拉螺栓一调整模板位置和垂直度一浇筑混凝±混凝土养护一拆除墙体模板f对拉螺栓孔封堵一防裂引导缝设置f热桥部位处理一抹面层压入玻纤网布施工f饰面层施工。6.2.4 组合式连接件保温系统安装前，应根据工程设计图纸和排板图复核尺寸，并设计安装控制线（点），弹出每块板的安装控制线（点）。安装复合保温板时，应根据设计排板图安装，先安装外墙阴阳角处板，后安装主墙板。安装位置应正确、接缝严密，在浇筑混凝土过程中，不得移位、变形。无法采用主规格板安装的部位，可在工厂预先按排版设计用机械切割，切割后的板最小短边不得小于200mmo安装位置应正确、接缝严密，在浇筑混凝土过程中，不得移位、变形。6.2.5 组合式连接件现浇混凝土内置保温系统的混凝土泵送施工应符合现行行业标准混凝土泵送施工技术规程JGJ/T10的规定。6.2.6 1.型拉结件、限位卡盘不能与保温层配套使用的部位，应在施工时采取附加垫块等措施进行限位。6.2.7 安装对拉螺栓时，应根据每层墙、柱高度按施工设计确定对拉螺栓的间距，并错开L型拉结件的安装位置。6.2.8 墙体混凝土达到拆模强度后，将对拉螺栓从墙体中抽出，拆除内外两侧模板，先从防护层一侧用燃烧性能等级不低于保温板的发泡保温材料将对拉螺栓的贯通孔封闭封堵，封堵深度不应小于保温板厚度，再用干硬性砂浆或细石混凝土将空洞填实，并应在外表面涂刷防护涂层。6.2.9 组合式连接件保温系统系统外侧防护层应采用自密实混凝土，基层墙体和防护层同时连续浇筑，并采取必要技术措施，保证复合保温板不发生位移。当采用其他类型混凝土时，应有可靠措施保证防护层的浇筑密实。混凝土浇筑尚应符合下列要求：1前道工序验收合格；2混凝土浇筑时，应用镀锌铁皮扣在保温层上口形成保护措施；3混凝土应分层浇筑，混凝土一次浇筑高度不宜大于350mm,混凝土浇筑点应设置在墙体相交部位的边缘构件处，并应均匀分散布置，在同一混凝土浇筑点，宜采用推移式连续浇筑，在多个混凝土浇筑点之间切换时，应在混凝土初凝之前浇筑次层混凝土：4混凝土浇筑时，宜优先浇筑基层墙体一侧混凝土，且任一截面处保温层两侧混凝土的浇筑面高差不应大于400mm；5洞口混凝土浇筑时，应控制洞口两侧混凝土浇筑高度或根据需要在洞口处增设布料口，并安排专人检查其洞口下混凝土是否密实；6墙体混凝土浇筑完毕后，需整理上口甩出钢筋，修平混凝土表面，方便后续施工。6.2.10 组合式连接件保温系统采用自密实混凝土浇筑时，其他墙体可采用普通混凝土
