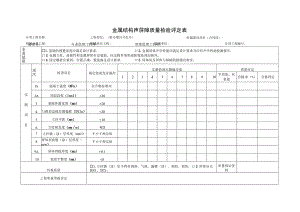

金属结构声屏障质量检验评定表.docx

金属结构声屏障质量检验评定表分项工程名称:工程部位：（桩号墩台号孔号）所属建设项目（合同段）:本求基要1.基础的埋置深度应满足设计要求。口2.金属屏体声学性能应满足设计要求并应有声学性能检测报告。口3.金属立柱、连接件和金属屏体在安装前，应无构件变形或防腐处理层损坏。口4.固定螺栓应紧固，位置正确，数量满足设计要求。口5.屏体间及屏体与基础的接缝应密实。实测项目项次检查项目规定值或允许偏差实测值或实测偏差值质量评定12345678910平均值、代表值合格率（%）合格判定l混凝土强度（MPa）在合格标准内2顶面高程（InnI）±203基础外露宽度（mm）±204与路肩边线位置偏移（DlIn）±205立柱中距（mm）106立柱竖直度（mmm）37立柱镀（涂）层厚度（uni）不小于规定值8屏体表面镀（涂）层厚度（urn）不小于规定值9屏体背板厚度（mm）±0.110表面平整度（mm）8外观质量1.立柱镀（涂）层不得有剥落、气泡、漏镀（涂）、刻痕、划伤，口2.屏体应无裂纹、划伤。质量保证资料工程质量等级评定所属分部工程:所属单位工程:监理单位:分项工程编号:监理员:专业监理工程师:驻地监理工程师:
