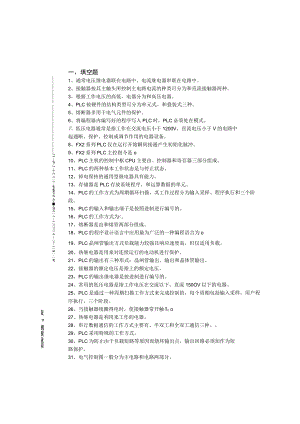

! I J!.! i!: ! : ! eH!i! !:! : ! i : ! ! ! ! t : i i : $ : : H1« J “ W技 ”喝银盘胆一、填空题1、通常电压继电器联在电路中。电流继电器串联在电路中。2、接触器按其主触头所控制主电路电流的种类可分为和直流接触器两种。3、根据工作电压的高低，电器分为和高压电器。4、PLC按硬件的结构类型可分为单元式、和叠装式三种。5、熔断器多用于电气元件的保护。6、将编程器内编写好的程序写入PLC时，PLC必须处在模式。7、低压电器通常是指工作在交流电压小于1200V、直流电压小于V的电路中起通断、保护、控制或调节作用的电器设备。8、FX2系列PLC仅在运行开始瞬间接通产生初始化脉冲。9、FX2系列PLC主控指令是o10、PLC主机的控制中枢CPU主要由、控制器和寄存器三部分组成。11、PLC的两种基本工作状态是与停止状态。12、掉电保持的通用型继电器具有能力。13、存储器是PLC存放系统程序、和运算数据的单元。14、PLC的工作方式为周期循环扫描，其工作过程分为输入采样、程序执行和三个阶段。15、PLC的输入和输出端子是按照进制进行编号的。16、PLC的工作方式为<,17、熔断器是由和熔管两部分组成。18、PLC的程序设计语言中应用最为广泛的一种编程语言为o19、PLC晶闸管输出方式负载能力较强且响应速度高，但仅适用负载。20、热继电器是用来对连续运行的电动机进行保护。21、PLC的输出有三种形式：晶闸管输出、输出和晶体管输出。22、接触器的额定电压是指上的额定电压。23、PLC的输出继电器是按进制进行编号的。24、常用的低压电器是指工作电压在交流以下、直流150OV以下的电器。25、PLC是通过一种周期扫描工作方式来完成控制的，每个周期包括输入采样，用户程序执行，三个阶段。26、当接触器线圈得电时，使接触器常开触头o27、热继电器是利用来工作的电器。28、串行数据通信的工作方式主要有、半双工和全双工通信三种。29、PLC采用特殊的工作方式。30、PLC为防止由于负载短路等原因而烧坏输出点，输出回路必须加作为短路保护。31、电气控制图一般分为主电路和电路两部分。32、通常电流继电器在电路中。33、PLC内部的辅助继电器M是按照进制进行编号的。34、时间继电器的延时类型有和断电延时两大类。35、FX2系列PLC在I/O信息处理过程中，输入映像寄存器各开关量状态和数据取决于各输入端口在阶段的状态和采集数据。36、FX2系列PLC的基本单元FX2-24MR的输出方式为<,37、中间继电器实质上是一种电压继电器，其主要用来扩展其他继电器的触点数量和,起到信号中继的作用。38、PLC的主机主要由、存储器、输入、输出单元和电源单元四部分组成。39、FX2系列PLC中可以用于锂电池电压的指示。40、PLC的内部存储空间主要分为系统程序存储器和应用软件存储器两种，其中用于存放系统程序。二、选择题1、PLC输出接口电路（）响应时间最长。A、SSRB、继电器C、双向可控硅D、晶体管2、PLC的程序编写有哪些图形方法?（）A、梯形图和流程图B、图形符号逻辑C、继电气原理图D、卡诺图3、下列符号是FX2N系统基本单元晶体管输出。（）A、FX2N-60MRB、FX2N-48MTC、FX-16YT-TBD、FX-48ET4、PLC的（）输出是有触点输出，即可控制交流负载又可控制直流负载。A、单结晶体管输出B、晶体管C、继电器D、二极管输出5、FX系列PLC中表示Run监视常闭触点的是（）A、M8011B、M8000C、M8014D、M80156、FX系歹IJPLC中PLF表示（）指令A、下降沿B、上升沿C、输入有效D、输出有效7、三菱FX系列PLC普通输入点输入响应时间大约是（）ms?A、100msB、30msC、15msD、10ms8、一般而言，PLC的IO点都要考虑冗余，一般需要冗余（）A、20%B、15%C、10%D、5%9、FX面板上的“RUN”指示灯亮表示（）A、程序写入B、正常运行C、电压不正常D、其他故障10、M8002有（）功能。A、置位功能B、复位功能C、常数D、初始化功能11、PLC的基本系统需要哪些模块组成？（）A、CPU模块B、存储器模块C、电源模块和输入输出模块D、以上都要12、PLC的输出方式为晶闸管型时，它适用于（）负载。A、感性B、交流C、直流D、交直流13、在梯形图中，表明在某一步不进行任何操作的指令是（）。A、PSLB、PLFC、NOPD、MCR14、在梯形图中同一编号的（）在一个程序段中不能重复使用。A、输入继电器B、定时器C、输出线圈D、计数器15、FX2N系统可编程序控制器能够提供100nlS时钟脉冲的辅助继电器是（）。A、M8011B、M8O12C、M8O13D、M801416、PLC输出类型有继电器、晶体管、（）三种输出形式。A、双向晶闸管B、单结晶体管C、二极管D、发光二级管17、在PLC自控系统中，对于模拟量输入，可用（）扩展模块。A、FX2N-4ADB、FX2N-4DAC、FX2N-4AD-TCD、FX2N-232BD18、FX系列PLC中RST表示（）指令A、下降沿B、上升沿C、复位D、输出有效19、FX2N系列最多能扩展到（）个点。A、30B、128C、256D、100020、FX系列PLC一个晶体管输出点的输出电压是（）VoA、ACllOB、AC220C、DC12D、DC2421、PLC的工作方式是（）。A、等待工作方式B、中断工作方式C、扫描工作方式D、循环扫描工作方式22、PLC的输出方式为晶体管型时，它适用于（）负载。A、感性B、交流C、直流D、交直流23、FX系列PLC中OUT表示（）指令。A、下降沿B、输出C、输入有效D、输出有效24、M8002有（）功能。A、置位功能B、复位功能C、常数D、初始化功能25、恢复供电后，用于继续执行断电前状态的计数器是（）A、C0-C29B、C30-C49C、C50-C99D、C100-C199/26、在梯形图编程中，并联触点块串联指令是（）A、ANBB、ORC、ORBD、LD27、PLC是在什么控制系统基础上发展起来的（）。A、继电控制系统B、单片机C、工业电脑D、机器人28、下列软元件中，属于特殊辅助继电器的元件是（）,A、MOB、Y2C、S30D、M801229、PLC一般采用（）与现场输入信号相连。A、可控硅电路B、光电耦合电路C、晶体管电路D、继电器30、熔断器的作用是（）oA、控制行程B、控制速度C、短路或严重过载D、弱磁保护31、PLC的核心部件是（）。A、存储器B、总线C、CPUD、I/O接口32、FX系列PLC中SET表示（）指令。A、下降沿B、上升沿C、输入有效D、置位33、M8013是归类于（）。A、特殊辅助继电器 B、计数器 C、普通继电器D、高速计数器34、（）是PLC的输出信号，可以驱动负载。A、输入继电器 B、输出继电器35、状态元件编写步进指令，是用（A、SET、STL B、OUT、SETC、特殊继电器）指令。C、STL、RETD、计数器D、RET> END36、PLC的特殊继电器是指（ ）oA、断电保护继电器B、内部计数器C、内部定时器常数D、提供具有特定功能的内部继电器37、PLC的（）输出是有触点的，可以控制交流负载和直流负载。A、继电器B、晶体管C、可控硅D、二极管38、下列软元件中，属于特殊辅助继电器的元件是（）。A、MoB、Y2C、S30D、M801239、FX系列PLC一个晶体管输出点的输出电压是（）VoA、ACllOB、AC220C、DC12D、DC2440、功能指令（）表示主程序结束A、RSTB、ENDC、FENDD、NOP三、名词解释1、PLC由哪几部分组成。2、低压电器。3、写出中断指针标号1866所表示的含义。4、助记符CML的名称及功能。5、什么是接触器。6、PLC有哪两种结构？并分别说出其结构特点。7、PLC的内部存储空间可分为哪几部分？各部分存储的内容是什么？8、FX2系列PLC的开关量I/O系统有哪几种输入输出方式？9、温度继电器。10、PLC的全称。11>说明FX2-48MR型号的意义，并说出它的I/O点数，输出形式。12、助记符WDT的名称及功能。13、熔断器。14、PLC串行通信传输方式有哪三种，并说明每种方式的特点。15、K8M0表示什么意思？16、什么是PLC的软元件？四、简答题1、什么是PLC的循环扫描工作方式？2、PLC有哪些输出方式？各适应于什么类型的负载？3、PLC由哪几部分组成，各部分的作用是什么？4、简述PLC控制系统的设计流程。5、简述PLC的一个工作周期中的三个主要阶段。6、PLC的内部存储空间可分为哪几部分？各部分存储的内容是什么？7、电气控制中，熔断器和热继电器的保护作用有什么不同？为什么？8、简述可编程控制器的定义。五、计算题Ix2、根据下面的控制要求设计小车直线自动往返控制，请写出正确的梯形图程序。控制要求：正反转信号发出时小车自动往返行使，停止按钮按下时停止。I/O分配：输入信号信号元件及作用XO停止信号按钮Xl正转信号按钮X2反转信号按钮X3左限位光电开关X4右限位光电开关输出信号控制对象及作用YO小车正转Yl小车反转3、写出4、按照下列控制要求设计某控制系统电源故障延时报警的PLC程序控制要求：1）当系统电源工作正常时（XO=I）,电源指示灯（YO）一直点亮；2）当系统电源故障时（XO=O）,若在6秒钟时间内未恢复供电则电源指示灯开始闪烁（灭1秒，亮1.5秒），闪烁20次后指示灯熄灭；3）画出梯形图程序。（答案要注明各个要点的评分标准）六、填空题1、并；2、交流接触器；3、低压电器；4、 模块式；5、短路；6、RUN（运行）；7> 1500； 8、M8002 ； 9、MC;10、运算器 11、运行态; 12、记忆；13、用户程序；14、输出刷新；15、拟 题 人:书写标准答案人:庄克玉庄克玉八；16、循环扫描；17、熔体；18、梯形图：19、交流;20、过载；21、继电器;22、主触头；23、十；24、1200V；25、输出刷新：26、闭合；27、电流的热效应；28、单工；29、周期循环扫描；30、熔断器；31、控制；32、串联；33、十;34、通电延时：35、输入采样；36、继电器输出：37、容量：38、CPU；39、M8030;40、系统程序存储器七、选择题1、B 2、A 3、A4、C 5、B 6、A 7、D 8、C 9、B 10、DIk D 12、B 13、C 21、D 22、C 23、B31、C 32、D 33、A八、名词解释14、C 15、B 16、A24、D 25、D 26、A17、A 18、C27、A 28、D19、C 20、D29、B 30、C34、B35、C 36、D37、A 38、D 39、D 40、B1、PLC由中央处理器CPU,存储器,输入输出接口,编程器组成。2、低压电器：是指在交流额定电压1200V,直流额定电压1500V及以下的电路中起通断、保护、控制或调节作用的电器。3、中断指针标号1866表示每隔66ms就执行标号为1866后面的中断服务子程序，并根据IRET指令返回。4、CML数据取反传送，将源数据逐位取反并传送到指定目标中。5、接触器是一种适用于在低压配电系统中远距离控制、频繁操作交、直流主电路及大容量控制电路的自动控制开关电器。6、PLC按结构型式分为整体式和模块式两种。整体式结构特点：将电源、CPU、存储器及I/O等各个功能部分集成在一个机壳内。模块式结构特点：将构成PLC的各个部分如电源、CPU、I/O等按功能做成独立模块。7、PLC的内部存储空间分系统程序存储器和应用软件存储器两部分。系统程序存储器用于存放系统程序。应用软件存储器用于PLC运行中各类信息的存取操作。8、FX2系列PLC开关量I/O系统的输入方式：直流输入方式、交流输入方式、交直流输入方式；FX2系列PLC开关量I/O系统的输出方式：继电器输出、晶体管输出、晶闸管输出。9、温度继电器：利用过热元件间接地反映出绕组温度而动作的保护电器称为温度继电器。10、PLC（ProgrammableLogicController）,是可编程逻辑控制器。11、FX2-48MR为基本单元（主机）的型号，输入点数为24,输出点数为24,输出方式为继电器输出方式。12、WDT一警戒时钟刷新，当程序执行时间超过警戒定时器的设定时间时，警戒定时器就会发出超时报警。13、熔断器是一种简单的短路或严重过载保护电器，其主体是低熔点金属丝或金属薄片制成的熔体。14、分为：单工、半双工和全双工。单工通信方式：该方式只允许数据向一个方向传送，即一个方向发送数据，而另一个方向接受数据。半双工通信方式：此方式允许数据向两个方向的任一方向传送，即一个方向传送数据，而另一个方向接受数据。全双工通信方式：允许同时双向传送数据，要求两端的通信设备都具有完善和独立的发送和接受能力。15>K8M0表示由M0M31构成的数。16、PLC提供给用户使用的每个输入/输出继电器、计数器、定时器等以及每个存储单元可用程序（即软件）来指定，称之为软元件。九、简答题1、PLC采用周期循环扫描、集中输入与集中输出的工作方式。输入采样阶段：PLC以扫描方式依次读入所有输入状态和数据，并将它们存入I/O映像区中相应的存储单元内。用户程序执行阶段：CPU按自上而下，自左而右顺序扫描用户程序，逐句执行各条指令或者根据控制线路的逻辑运算结果确定某些特殊功能指令执行与否。输出刷新阶段:所有程序执行完毕CPU将I/O映像区内所有需输出的状态和数据一次传送到输出锁存电路，再经隔离、功率放大电路去驱动外部负载。2、输出形式有：继电器输出、晶闸管（SSR）输出、晶体管输出。特点是：继电器输出型：控制交流或直流负载，响应时间慢（约IonlS）,可带较大的外部负载；晶体管输出型：控制外部直流负载，响应时间快（约0.2ms）,可带外部负载小；晶闸管输出型：控制外部交流负载,开路漏电流大,响应时间较快（约Ims）。3、PLC由中央处理器CPU,存储器,输入输出接口,编程器组成。中央处理器CPlJ是核心,它的作用时接受输入的程序并存储程序.扫描现场的输入状态,执行用户程序,并自诊断。存储器用来存放程序和数据。输入接口采集现场各种开关接点的信号状态，并将其转化成标准的逻辑电平,输出接口用于输出电信号来控制对象。编程器用于用户程序的编制,编辑,调试,检查和监视.还可以显示PLC的各种状态。4、（1）分析被控对象，明确控制要求；（2）确定所需要的PLC机型，以及用户I/O设备，据此确定PLC的I/O点数；（3）分配PLC的I/O点地址，设计I/O连线图；（4）PLC的硬件设计和软件设计；（5）进行总装统调；（6）修改或调整软、硬件设计，使之符合设计要求；（7）完成设计，投入使用；（8）技术文件整理。5、 答：（1）读输入，读取外部输入触点状态并保存在输入映像寄存器当中。（2）执行程序，按照由前到后的顺序逐条执行程序，并将相应的结果存入对应的输出映像寄存器中。(3)写输出，将输出映像寄存器当中的状态集中输出到输出触点。6、PLC的内部存储空间分系统程序存储器和应用软件存储器两部分。系统程序存储器用于存放系统程序。应用软件存储器用于PLC运行中各类信息的存取操作。7、答：熔断器在电路起短路保护作用，热继电器在电路中起过载保护。因为熔断器与热继电器的构成不同和工作原理不同。8、答：可编程控制器(PLC)是一种专为在工业环境下应用而设计的数字运算操作的电子系统，它采用一种可编程序的存储器，在其内部存储执行逻辑运算、顺序控制、定时、计数和算术运算等操作的指令，通过数字和模拟式的输入/输出来控制各种类型的机械设备或生产过程。十、计算题IvOLDXO17MPS1ORXl18ANDXl2LDX219OUTCODO3ORIX322MRD4ANB23ANDX25LDX424OUTTlDl6ORB27MRD7OUTYO28ANDX38LDIXO29OUTYl9ANDX230LDX410LDXl31PLSMO11ANIX333LDMO12ORB34RSTCO13OUTTOKlO36END16LDXO3、0LDXO12ANDX51MPS13MPS2ANDXl14ANDX63MPS15OUTY34ANDX216MPP5OUTYl17LDX76MPP18ANDXlO7LDX319LDXll8ORX420ANDX129ANB21ORB10OUTY222ANB11MPP23OUTY44、XOOOIITO1.4IIYOOOIITlIIcoII-7YOOOIIXOOOK6C(TOTOKUT1TOT2CO13I好好TlKl!19II(T2XOOO23IIRSTCOT2K230261I(COEND
