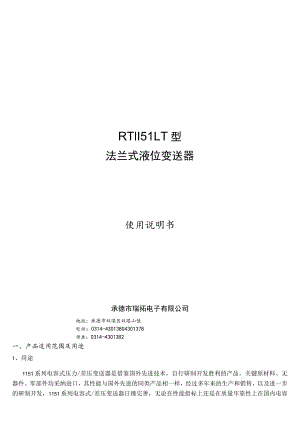

RTlI51LT型法兰式液位变送器使用说明书承德市瑞拓电子有限公司地址：承德市双滦区双塔山值电话：0314-43013804301378传真：0314-4301382一、产品适用范围及用途1、用途1151系列电容式压力/差压变送器是借鉴国外先进技术，自行研制开发胜利的产品。关键原材料、无器件、零部件均采纳进口，其性能与国外先进的同类产品相一样，经过多年来的生产和销售，以及进一步的研制开发，1151系列电容式/差压变送器日臻完善，无论在性能指标上还是在质量牢靠性上在国内电容式压力/差压变送器中都处于领先地位。1151系列电容式压力/差压变送器具有设计原理先进、品种规格齐全、安装运用简便等特点，尤以精度高、体积小、外观美、稳定牢靠、价廉物美而著称，因此在市场上享有很高的声誉，广泛应用于石油、化工、冶金、电力、食品、造纸、医药、纺织等行业，用来检测流体的差压、压力、肯定压力、流量、液位、密度等。1151列电容式压力/差压变送器将被测压力/差压信号转换成420mADC输出信号，与其他单元组合仪表或工业限制计算机协作，组成检测、记录、限制等工业自动化系统。2、特点 精度高 稳定性好 二线制 固体元件，接插式印刷线路板 小型、重量轻、坚实抗振 量程、零点外部连续可调 正迁移可达500%,负迁移可达600% 阻尼可调 单向过载爱护特性好 无机械可动部件，修理工作量少 全系列统一结构，零部件互换性强 接触介质的膜片材料可选择（316L、留、哈式合金C、蒙乃尔合金等耐腐蚀材料） 防爆结构，全天候运用二、主要技术参数测量范围0-0.125Kpa41370Kpa(详见变送器量程表)运用对象液体和蒸沱输出信号4-IOmADC运用对象一般型变磅器为1245VDC防爆型变送器为24VDC本安型变送器须由平安栅供电环境温度一般型变送器-如+70贮存对象防爆型变送器-20°C+60°C负载特性与供电电源有关，在某一电源电压时带负载实力见图1,负载阻抗R与电源电压V关系式为RW50(V-12)(Q)指示表指针式线性指示0100%流量刻度和平方根指示0100%流量刻度，以及31/2位LCD液晶显示0100%量程和零点外部连续可调正负迁移最大正迁移量为最小调校量程的500%最大负迁移量为最小调校量程的600静压和过载压力4、10、25、32(MPA)(详见选型表)容积变更量0.16Cm3但尼0.2S1.67S之间连续可调启动时间2S,不需预热防爆认证参数Ui=28VDCIi=30mADCLi=0.IMhCi=0.02ufPI=0.84W图1负载特性图三、产品运用环境条件及技术数据X不迁移，在标准工作条件下，充硅油、316L不锈钢隔离膜片 精度高：01级、025级、05级 死区：无 稳定性：十二个月内不超过最大量程的基本误差的肯定值振动影响：在随意轴内上，振动频率为200HZ时，误差为最大测量范围上限的±0.05%V电源影响：小于输出量程的0.005%V,负载影响：电源假如稳定，无负载影响安装位量影响：测量膜片未垂直安装时，最大可产生约0.24KPa的零点误差，但可校正，对量程没有影响温度影响：在最大量程时，每28变更量（见表1）静压影响：在最大量程时，最大工作压力（见表2）表1温度影响量程代号或名称精确度等级0.1级0.25级0.5级2/±0.54%3/±0.5%4±0.01%±0.20%±0.30%表2静压影响量程代号或名称精确度等级0.1级0.25级0.5级2/0.1%3、6、7、80.3%0.5%0.7%4、50.2%0.30%WO.5%37（高静压）/0.2%2.2%四、结构特征及结构材料变送器壳体为含镁量低于6%的铝合金，防护等级IP65,在正常工作时，表面温度不超过80o隔离膜片：316不锈钢、锂、哈氏合金C、蒙乃尔合金排气、排液阀316不锈钢、哈氏合金C、蒙乃尔合金法兰、接头：316不锈钢、哈氏合金C、蒙乃尔合金接液“0”型四：氯橡胶灌充液：硅油或惰性油螺栓：碳钢镀锲电子壳体：低铜铝合金，外壳防护等级为IP65引压连接件：法兰NPT1/4,中心跟为54三;带接头NPTl/2或M20X1.5阳螺纹时，中心跟为50.8mm、54<nm、57.2mm信号线连接孔：G1/2或M20X1.5（隔爆型）螺孔重量（不带附件）：约5Kg五、变送器选型表115ILT法兰式液位变送器（表2）115IGP型压力变送器（表3）115IAP型绝压变送器（表4）115IDP型压力变送器（表5）115IHP高静压力变送器（表6）115IDR型微差压变速器（表7）注1:定货时须注明出有厂量程。若无注明，按最高额定量程出厂。注2:选用“M3”表头时，按客户选定的量程配用单位标签。若客户选定负量程，则单位为“”。注3:1151DPDR型变送器，其最大静压值为4Hpa。表21151LT型法兰式液位变送器选型表RTlI51LT型法兰式液位变送器（最大工作压力2.5MPa）RT1151LT法兰式液位变送器（大工作压力2.5MPa）程范图kPa40-6.2-37.450-31.1-186.860117-690擅出E4-20mADCMI-SVDCfCWJKS册呢式公称息径尺寸（mm）嵇入筒长度（rm）高压到隔离81片材料AO80平316SSTA28050316SSTA480100316SSTA680150316SSTBO100平316SSTB210050316SSTB4100100316SSTB6100150316SSTCO80平哈氏C-276C280SO哈氏C-276C480100哈氏C276C680150哈氏C-276DO100平哈氏C-276D2t0050培氏C276D4100100咯氏C27606100150氏C276EO80平18FO100平(0安装法兰A31501b碳钢俄碎B4-1501b磴期糖锌C33001b碳钢械锌D43001b破网艘辞法兰接头排eV排液阀隔离Bi片看充液体22316不锈钢316不锈钢316不锈钢轻油23316不镌钢316不锈钢IS氏合金C硅油24316不镌的316不锈钢乃尔住溺25316不锈钢316不镌钢但性油33宿氏合金C哈氏合金CIS氏合金C任油35咯氏合金C哈氏合金C坦硅油附加力施Ml0-100%线性瘠示衷M331CD敬字显示器M4智能费显示器B1管装型安装板B2板装期安装板B3管装平安装板D1侧面世放网在压力至上部02侧面也放脚在压力室下部不注14NPT檀皆阴燎奴授头C1%14NPT引压Ig头后部焊接引压胃14C2丁字形爆纹接头M20X1.5d隔爆型EXdlIBT4IfikXtaiiui6表31151GP压力变送器选型表1151GP压力变送器代码量程范围301.3K0a7.5Koa406.2Kpa37.4Kpa5031.1Kpa186.8Kpa60117KDa6903a70345Kpa2068Kpa801170Kpa6890KDa903450KDa20680KDaO06890Kpa41370Kpa代码输出信号E020mADC二线M15VDC三线S4-20mADC二线（智能Hart协议）代码结构材荆法兰口接头排气/排液阀隔离膜片灌充液体22316不锈钢316不锈钢316不锈硅油23316不锈钢316不锈钢哈氏合金24316不锈钢316不锈钢蒙乃尔25316不锈钢316不锈钢锂33哈氏合金C哈氏合金C哈氏合金35哈氏合金C哈氏合金C锂44蒙乃尔蒙乃尔蒙乃尔代码选项MlO-Io0%线性指示表M3数字显示表B1管装弯支架B2板装弯支架B3板装平支架D1侧面泄放阀在压力室上部D2侧面泄放阀在压力室下部C11/2NPT锥管阴螺纹接头C2丁字形螺纹接头M20X1.5,带后部焊接14引管的球锥连接头D防爆型dlBBT4I本安型ialICT6S不锈钢三阀组II1151GP8E22M1B1一选型举例表4115IAP肯定压力变送器选型表1151AP肯定压力娈送器代码量程范围406.8Kpa37.4Koa5031.1Koa186.6K0a60117Koa90KDa70345KDa2068Kpa801170KDa68908KDa代码输出信号E420mADC二线M15VDC三线S420mADC二线（智能Hart协议）代码结构材料法¥和接头排气/排液阀隔离膜灌充液体22316不锈钢316不锈钢316不硅油23316不锈钢316不锈钢哈氏合24316不锈钢316不锈钢蒙乃尔33哈氏合金C哈氏合金C哈氏合44蒙乃尔蒙乃尔蒙乃尔代码选项MlO-Io0%线性指示表M3数字显示表B1管装弯支架B2板装弯支架B3版装平支架D1侧面泄放阀在压力室上部D2侧面泄放阀在压力室下部C11/2NPT锥管阴螺纹接头C2丁字形螺纹接头M20X1.5,带后部焊接14引管的球锥连接头D防爆型dlBBT4本安理ialICT6S不锈钢三阀组1151AP6E22M1B1一选型举例表5115IDP差压变送器选型表1151DP差压变送器代量程范围301.3Kpa7.5Kpa（最大工作压力6.9KDa）406.2Kpa37.46Koa50311KDa186.8Koa60117Kpa690Kpa70345KDa2068Kpa801170KDa68908KDa代鸡输出信号E420mADC二线M15VDC三线S420mADC二线（智能Hart协议）代码结构材料法W和接头排气/排液间隔离膜片灌充液体22316不锈钢316不锈钢316不锈钢硅油23316不锈钢316不锈钢哈氏合金C24316不锈钢316不锈钢蒙乃尔33哈氏合金C哈氏合金C哈氏合金C33哈氏合金C哈氏合金C锂44蒙乃尔蒙乃尔蒙乃尔代码最大工作压力（MPA）B4C10D14代码选项M1O-IO0%线性指示表M3数字显示表B1管装弯支架B2板装弯支架B3板装平支架D1侧面泄放阀在压力室上部D2侧面泄放阀在压力室下部C11/2NPT锥管阴螺纹接头C2丁字形螺纹接头M20X1.5,带后部焊接e14引管的球锥连接头D隔爆型diiBT4I本安型ialICT6J屈流量变送器4-2OmA开方输出（Hart协议）S不锈钢三阀组II一选型举例表61151HP高静压差压送器选型表1151HP高静压差压送器代码量程范围406.2Koa37.4Koa5031.1Kpa186.6Koa60117KDa690Kpa（不含流量变送器）70345KDa2068KDa（不含流量娈送器）代码输出信号E420mADC二线M15VDC三线S420mADC二线（智能Hart协议）代码结构材率法N和接头排气/排液间隔离膜片灌充液体22316不锈钢316不锈钢316不锈钢硅油23316不锈钢316不锈钢哈氏合金C24316不锈钢316不锈钢蒙乃尔33哈氏合金C哈氏合金C哈氏合金C44蒙乃尔蒙乃尔蒙乃尔代码最大工作压力（MPA）E4f10代码选项M10700%线性指示表M3数字显示表B1管装弯支架B2板装弯支架B3板装平支架D1侧面泄放阀在压力室上部D2侧面泄放阀在压力室下部C11/2NPT锥管阴螺纹接头C2丁字形螺纹接头M20X1.5,带后部焊接14引管的球锥连接头D防爆型dlBBT4I本安型ialICT6J质流量变送器4-2OmA开方输出（Hart协议）S不锈钢三阀组1151HP5E22EM1B1一选型举例表71151微差压变送器选型表RT1151DR微差压变送器III代码量程范围III200.125Kpa1.5KpaIIIIII代码榆出信号IIIIIIE420mADC二线IIIIIIS420mADC二线（智能Hart协议）IaIIIIIII代码结构材料IIIIIIIII法兰和接头排气/排液阀隔离膜片灌充液体IIIIIIIII22316不锈钢316不锈钢316不锈钢硅IIIIIIIIIIII代码最大工作压力（MPA）IIIIIIIIIIIIA1IIIIIaIIIIIIB4（特殊6、9）IIIIIIIIIIIIIII代码选项IIIaIIIIIIIIIIIMlO-Io0%线性指示表IIIaIIIIIIIIIIBM3数字显示表IIIIIIIIIIIIIIIB1管装弯支架IIIIIIIIIIIIIIIB2板装弯支架IIIIIIIIIIIIIIIB3板装平支架IIIIIIIIIIIIIIID1侧面泄放阀在压力室上部IIIIIIIIIIIIIIID2侧面泄放阀在压力室下部IIIIIIIIIIIIIBIC11/2NPT锥管阴螺纹接头IIIIIIIIIIIIIIIC2丁字形螺纹接头M20X1.5,带后部焊接14IIIIIIIIIIIIIIID防爆型dlBBT4IIIIIIIIIIIIIIII本安型ialICT6IIIIIIIIIIIIIIIS不锈钢三阀组1151HP5E22EM1B11选型举例六、工作原理1151型电容式差压变送器有一个可变电容的传感器组件，称为室"（见图2）,过程压力通过“b”室传感器组件转变为电容极板上形成的差动电容。这差动电容经转换电路转换成二线制的420mAC信号输出，电路框图见图3。图3电路框图七、安装、运用和调整由于工艺流程的须要，以及有时为了节约导压管材料等经济上缘由，差压变送器常常安装在工作条件较为恶劣的现场。变送器和导压管安装的正确与否，干脆影响其测量的精确程度。因此，驾驭变送器和导压管的正确安装是特别重要的。变送器安装时须留意：1) 防爆变送器，在安装时必需符合防爆规定；2) 被测介质不允许结冰，否则将损坏传感元件隔离膜片，导致变送器损坏；3) 应尽量安装在温度梯度和温度变更小，无冲击和振动的地方。2、导压管1)安装位置变送器在工艺管道上正确的安装位量，与被测介质有关。为了获得最佳安装，应留意考虑下面的状况：a.防止变送器与腐蚀性或过热的被测介质相接触；b.防止渣滓在导压管内沉积；c.导压管要尽可能短一些；d.两边导压管内的液柱压头应保持平衡；e.导压管应安装在温度梯度和温度波动小，无冲击和振动的地方。测量液体流量时，取压口应开在流程管道的侧面，以避开渣滓的沉淀。同时变送器应安装在取压口的旁边或下面，以便气泡排入流程管道之中。测量气体流量时，取压口要开在流程管道顶端或侧面，并且变送器应安装在流程管道的旁边或上面，以便积聚的液体简洁流入流程管道中。运用压力容室装有泄放阀的变送器，取压口要开在流程管道的侧面。被测介质为液体时，变送器的泄放阀应装在上面，以便排出被测介质中的气体。被测介质为气体时，变送器的泄放阀应装在下面，以便排放积聚的液体见图4。压力容室转动180,可使其上的泄阀从上面变到下面。2)蒸汽的测量测量蒸汽流量时，取压口开在流程管道的侧面。并且变送器安装在取压口的下面，以便冷凝液能冲充溢导压管。应当留意在测量蒸汽或其它高温介质时，其温度不应超过变送器的运用极限温度。被测介质为蒸汽时导压管中要充溢水，防止蒸汽干脆和变送器接触，因为变送器工作时，其容积变更量时微乎其微，所以不需安装冷凝罐。4) 引起误差的缘由导压管使变送器和流程工艺管道连在一起并把工艺管道上取压口处的压力传输到变送器。在压力传输过程中，可能引起误差的缘由如下：a.泄漏b.液体管路中有气体（引起压头误差）c.气体管路中有液体（引起压头误差）d.两边导压管之间因温差引起的密度不同（引起压头误差）4）削减误差的方法如下：a.导压管应尽可能短些；b.当测量液体蒸汽时，导压管应向上连接到流程工艺管道，其斜度应不小于1/12;c.对于气体测量，导压管应向下连接到流程工艺管道，其斜度应不小于1/12;d.液体导压管道布设时要避开出现高点，气体导压管布设要避开出现低点；e.两导压管应保相同的温度；f.为避开摩擦影响，导压管的口径应足够大；g.充溢液体的导压管中应无气体存在；h.当运用隔离液时，两边导压管的液位要相同。3、安装变送器在测量点安装时，可运用安装支架，固定在60m的管道上或墙板上。安装支架有三种（B1、B2、B3）可供选择，三种支架外形尺寸和安装方式见图4。变送器可以轻而易举地从过程管道上拆下，方法是拧下固紧接头的两个螺柱。转动接头，可以变更其连接孔的中心距离为50.8mm、54三.57.2三三种尺寸，以便可以干脆安装在孔板的环室法兰上，1151变送器外形尺寸见图6o管装弯支架B1图4安装支架尺寸与安装方式示意图1151尺寸图61151外形尺寸图为了确保接头密封，在紧固时应按下面步骤操作：两只紧固螺栓交替用扳手拧紧，其最终拧紧力矩为40N.m(29ft.1bs),切勿一次拧紧某一只螺钉。有时为了安装便利，变送器本体上的压力容室可转动。只要压力容处于垂直面，则变送器本体的转动不会产生零位的变更。假如压力容室水平安装时，(便如在垂直管道上测量流量时)，必需消退由于导压管高度不同而引起的液柱压头的影响，重新调整零位。测量蒸汽、气体和液体时，安装位置示意图见图7。泄放阀测液体图7安装示意图4、接线变送器外部电路接线见图81和图82,信号回路可在随意点接地或悬空。信号段子设置在电气盒的一个独立舱内。在接线时,可拧下接线侧的表盖。上面的端子是信号端子，下面的端子是指示表连接端子（见图8）0下面端子上的电流和信号端子上的电流一样，都是420MADC,因此下面的端子可用来连接指示表头，但不能接内阻大于10欧的指针表头或数字万用表。图81151变送器外部电路接线图电源是通过信号线接到变送器的，不须要另外接线。信号线不须要屏蔽，但采纳线合线，效果最佳。信号线不要与其它电源线一起穿金属管或同放在一线槽中，也不要在强电设备旁边通过。变送器电器壳体上的穿线孔，应当密封或者塞住（用密封胶），以避开电器壳内潮气积聚。假如穿线孔不密封，则安装变送器时，应使穿线孔朝下，以便简洁解除液体。信号线可以浮空或在信号回路中任何一点接地，变送器外壳可以接地或不接地。电源不肯定要稳压，即使电源电压波动IV（峰一峰值），对输出信号的影响几乎可以忽视。因为变送器通过电容耦合接地，所依检查绝缘电阻时，应用不大于IOoV/100MQ的兆欧表。变送器的最大榆出电流不超过30mADCo留意：不要将电源一信号线接到测试端子，否则电源会烧坏跨接在测试端子上的一只二极管，假如二极管烧坏，则可将测试端子短接，变送器仍可正常工作。5、液位测量用来测量液位的差压变送器，事实上是测量液注的静压头。这个压力由液位的凹凸喝液体的密度所确定，其大小等于取压口上的液面高度乘以液体的高度和重量加密度，而与容积的体积（或形态）无关。1) 开口容器的液位测量测量开口容器液位时，变送器装在靠近容器的底部，测量其上方页面高度对应的压力见图9。容器液位的压力连接变送器的高压侧，而低压侧通大气。假如被测液位变更范围的最低液位，在变送器安装处的上方，则变送器必需进行正迁移。举例：设X为被测的最低和最高液位之间的垂直距离x=3175三Y为变送器取压口到最低液住的垂直距离，Y=635mr为液体的密度，r=1gcm3h为液柱X所产生的最大压头，单位为kPae为液柱Y所产生的压头，单位为kPa测量范围从e至e+h,所以：h=x×r×g=3175×1×9.80665=31.14kPa=Y×x×g=635×1×9,80665=6.23kPa2) 密闭容器的液位测量在密闭容器中，液体上面容器的压力影响容器底部被测的压力，同时作用于变送器的凹凸压测，所得到的差压正比于液面高度。a干导压连接假如液体上面的气体不冷凝，变送器低压侧的连接管就保持干的。这种状况称为干导压连接。确定变送器测量范围的方法与开口容器液位测量的方法相同。b湿导压连接假如液体上面的气体出现冷凝，变送器低压侧的导压管里会慢慢地积压液体，引起测量误差。为了消退这种误差，预先用某种液体灌充在变送器的低压侧导压管中，这种状况称为湿导压连接。上述状况使变压的低压侧存在一个压头，所以必需进行负迁移（如图10）o举例：设X为最低和最高液住之间的垂直距离：x=2540三Y为变送器基准线到最低液位之间的距离，Y=635三nZ为充液导压管顶端到变送器基准线之间的距离，Z=3800mmRl为被测液体的密度，R=1.12g/cm3Rz为低压侧导管填充液体的密度，R2=I.12gcm3H为液体X所产生的最大压头，单位为kPa;为液柱Y所产生的压头，单位为kPa;S为填充液柱Z所产生的压头，单位为kPa;测量范围从(e-S)至(h+-S),则h=x×R1×g=2540×1×9.80665=24.91kPae=Y×R×g=635×1×9.80665=6.23kPaS=Z×R2×g=3800×1.12×9.80665=41.74kPa所以：e-S=6.23-41.74=-35.51kPah+-S=24.91+6.23-41.74=-10.6kPa因此变送器的测量范围为：-35.51kPaT0.6kPa3) 吹气法测量液位测量开口容器的液位，也可用“吹气法此时，变送器安装在开口容器的上方。见图(11)整个装置由气源、稳气阀、恒定流量计、变送器和插入式容器下面的管子组成。因为通过管子的气体流速是恒定的，所以保持气体恒定流淌的压力(即送入变送器的压力)就等于管口处液体所产生的压力。举例1设X为被测液体的最低液位（吹气口处）和最高液位间的距离，x=2540m;R为液体的密度，R=1gcm3h为液柱X所产生的最大压头，单位为kPa;测量范围从。至h,则h=Y×R1×g=2540×1×9,80665=24.91kPa因此变送器的测量范围为：024.91kPa6、校验和调整由于1151/3051（3351）型变送器的隔爆设计，零位和量程可以在外部调整，电子部件和接线端分别在隔离的仓室内，从而使其校验简洁。现分别说明量程、线程和零位调整。图12零位迁移范围留意：开启电气盒的表盖后重新安装时，应把它拧紧，保证它与。型密封圈紧密接触，否则潮气会进入电气盒内，使变送器工作不正常。1）、量程调整范围全部1151系列变送器的量程都可在其最大量程和最大量程的1.6范围内连续调整，即量程比为6:1。例如,4E的变送器，其量程连续可调整范围是6.8kPa到37.4kPao2）、零位可调整范围1151系列变送器的零点输出，可进行500%的正迁移或600%的负迁移（如图12）。但是零位正、负迁移后所校验的测量范围不能趣过变送器的最大量值。例如，一个测量范围为06.837.4kPa的变送器，不能做3242kPa的变送器，这RTu51变送器运用手册是因为42kPa超过了最大测量值37.4kPao要得到较大的正负迁移量，必需变更安装在放大电路板元器件一侧的跨接位置（如图13）,此插座有三个位置，中间位置是无迁移的位置。若要变更迁移量，可将跨接件插到：“正迁移”（SZ）或“负迁移”（EZ）的位置上。变送器可以调校在过零位的量程上（如-3OkPa+3OkPa）O但此时对变送器的线性度有稍微影响。这种影响可通过调整线性电位器来校正。留意：拔出放大板后，即可望见跨接件。正迁移图13正、负迁移跨接件设定在进行正负迁移时，要常常检查确认跨接件完全牢靠地插在插座正负迁移的位置上。假如跨接件没插好，则放大电路的输出就和无迁移时的输出一样。3）、零位和量程的调校步骤零位和量程调整螺钉装在电器壳体上铭牌的后面（见图14）,移开铭牌就可以进行调校。顺时针旋转调整螺钉，变送器的输出将增大。逆时针转调整螺仃，变送器的输出将减小。零位和量程调整螺钉存在肯定的机械空间，克服此空间最简洁的方法是：反向转动有意使它调大一些。调整零点和进行正负迁移对量程的影响特别小。但是调量程会影响零点。因此在校验带正或负迁移时，最好先调校无迁移时实际所需的量程，然后用零位调整螺钉来完成所需的正负迁移量（当迁移量较大时，还要用正负迁移跨接件来完成）。图14零位和量程调整螺钉举1151DP4E为例：设所要校验的量程位025kPa,调校步骤如下：a、零位，输入变送器的压力信号为0(即%(),调整零位调整螺钉,直到变送器的输出数为4mA。b、调整量程，在变送器的高压侧输入压力信号25kPa(P=25kPa)c、调整量程调整螺钉，直到变送器的输出大约为20mA。撤离输入压力(即%(),调整零位调整螺钉，使输出读数为4mA。d、变送器的高压侧输入压力信号25kPa,假如输出读数大于20mA,则将差值乘以系数025,然后调整量程，使变送器的输出达到20InA减去上述结果的值；假如此时输出读数小于20mA,则价格差值乘以0.25,再调整量程使变送器的输出达到20InA加上述结果的值。例如：加压25kPa,此时变送器的满刻度输出是20.100mA,(差值0.1OOmA),乘以0.25得0.025mA,再从20mA中减去0.025,最终得19.975mA,然后调整量程电位器使输出为19.975mA,再用零电住器调至20.00OmA即可。撤出输入压力信号(即%(),观看输出是否为4.OOOmA,如不是则看实际的数值为多少。例如为4.100mA,则用零电位器调至3.975mA,然后再用量程电位器调到4.OOOmA即可。干、输入量程得100%(即25kPa),重复步骤3至5,直到输出满刻度值20±0.032mAo留意：变送器在温度极限或振动很大的条件下工作时，有可能影响零位和量程调整螺钉。为了改善这些环境中零位、量程设定的稔定性，可在完成调整之后，将调整螺钉稍稍向后倒些，使得电位器刀口和调整螺钉槽口的表面之间脱离接触。4) 零位正、负迁移不以零压力作为变送器的零位输入的调校，称为正、负迁移；输入压力低于零压力时的调校，成为负迁移；输入压力高于零压力时的调校，称为正迁移。正负迁移后应同时符合以下要求：a、 测量值的肯定值不能超过迁移前变送器的最大测量上限；b、 量程不应小于允许最小量程，也不能超过允许的最大量程。如1151DP4E最大量程上限及最大量程37.4kPa,最小量程6.8kPao正负迁移后测量值的肯定值不能超过40kPa,量程既不能小于6.8kPa,也不能大于37.4kPao5) 举1151DP4E为例说明正迁移的调校。假设所要校验的量程530kPa,其较小步骤如下：a、 将变送器调校在量程0
