S-北京人文大学WLAN初步设计方案11.30.docx

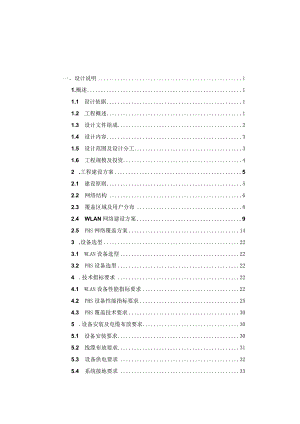

一、设计说明11.概述11.1 设计依据11.2 工程概述11.3 设计文件组成21.4 设计内容31.5 设计范围及设计分工31.6 工程规模及投资42 .工程建设方案52.1 建设原则52.2 网络结构62.3 覆盖区域及用户分布82.4 WLAN网络建设方案92.5 PHS网络覆盖方案143 .设备选型223.1 WLAN设备选型223.2 PHS设备选型224 .技术指标要求224.1 WLAN设备性能指标要求224.2 PHS设备性能指标要求254.3 PHS覆盖技术要求305 .设备安装及电缆布放要求305.1 设备安装要求305.2 线缆布放要求315.3 设备供电要求325.4 系统接地要求336 .安装工程量336.1 WLAN安装工程量336.2 PHS安装工程量347 .电磁辐射防护348 .施工留意事项359 .工程进度3510. PHS劳动定员和人员培训3510.1 劳动定员3610.2 人员培训36二、概算编制361 .概算编制依据362 .概算编制说明373 .工程投资393.1 WLAN与PHS工程总投资393.2 WLAN工程总投资393.3PHS工程总投资39三、概算表格1.概算汇总表格（1）工程概算汇总表（表一）FGXT-H-ZHOi（2）工程建设其他费用概算汇总表（表五）甲FGXT-11-ZH022. WLAN概算表格（1）概算总表俵一）FGXT-WLAN-1（一）-1（2）建筑安装工程费用概算表（表二）FGXTTLANT（二）-1（3）建筑安装工程量概算表（表三）甲FGXT-WLAN-3（三）-12（4）建筑安装工程施工机械运用费概算表（表三）乙FGXT-WLAN-3（三）-3（5）器材概算表（表四）甲国内安装设备表FGXT-WLAN-5（四）T2国内主材表FGXT-WLAN-5（四）-37（6）工程建设其他费用概算表（表五）甲FGXT-WLANT（五）-13. PHS概算表格FGXT-Phs-KH-I FGXT-PHS-I()-I FGXT-PHS-I(H)-IFGXT-PHS-2(四)T FGXT-PHS-2(四)-2 FGXT-PHS-I(Si)-I（1）概算总表（表一）（2）建筑安装工程费用概算表（表二）（3）建筑安装工程量概算表（表三）甲（4）器材概算表（表四）甲国内安装设备表国内主材表（5）工程建设其他费用概算表（表五）甲四、图纸1 .延庆人文高校PHS系统及WLAN系统覆盖项目工程WLAN系统网络结构图FGXT-C-WX32-12 .延庆人文高校PHS系统及WLAN系统覆盖项目工程PHS系统网络结构图FGXT-C-WX32-23 .人文高校PHS系统及WLAN系统覆盖项目工程WLAN系统交换机互联网络结构图FGXT-C-WX32-34 .延庆人文高校PHS系统及WLAN'系统覆盖项目工程电教楼设备布置平面图FGXT-C-WX32-45 .延庆人文高校PHS系统及WLAN系统覆盖项目工程行政楼设备布置平面图FGXT-C-WX32-56 .延庆人文高校PHS系统及WLAN系统覆盖项目工程行政楼走线架布放平面图FGXT-C-WX32-67 .延庆人文高校PHS系统及WLAN系统覆盖项目工程校内宿舍1#、2#楼WLAN系统天线安装位置及馈线走向示意图FGXT-C-WX32-78 .延庆人文高校PHS系统及WLAN系统覆盖项目工程校外宿舍1#、2#楼WLAN系统天线安装位置及馈线走向示意图FGXT-C-WX32-89 .延庆人文高校PHS系统及WLAN系统覆盖项目工程行政楼系统结构图FGXT-C-WX32-W110 .延庆人文高校PHS系统及WLAN系统覆盖项目工程电教楼系统结构图FGXT-C-WX32-12-1311 .延庆人文高校PHS系统及WLAN系统覆盖项目工程学生食堂系统结构图FGXT-C-WX32-1412 .延庆人文高校PHS系统及WLAN系统覆盖项目工程2#教学楼系统结构图FGXT-C-WX32-15-1613 .延庆人文高校PHS系统及WLAN系统覆盖项目工程行政楼天线位置及馈线走向示意图FGXT-C-WX32-17-2014 .延庆人文高校PHS系统及WLAN系统覆盖项目工程电教楼天线位置及馈线走向示意图FGXT-C-WX32-2W415 .延庆人文高校PHS系统及WLAN系统覆盖项目工程学生食堂天线位置及馈线走向示意图FGXT-C-WX32-25716 .延庆人文高校PHS系统及WLAN系统覆盖项目工程2#教学楼天线位置及馈线走向示意图FGXT-C-WX32-28H2设计说明1 .Mii本设计为2023年北京网通延庆人文高校PHS系统及WLAN系统覆盖项目工程初步设计。1.1 设计依据(1)中国网通(集团)有限公司北京市分公司部门文件计财20235777号关于下达2023年北京网通延庆人文高校PHS系统及WLAN系统覆盖项目工程安排任务书的通知；(2)中国网通(集团)有限公司北京市分公司部门文件工建20232693号关于托付编制2023年北京网通延庆人文高校PHS系统及WLAN系统覆盖项目工程初步设计和施工图设计的函；(3)国家通信行业标准，YD5039-97通信工程建设环境爱护技术规定；(4)国家通信行业标准，YD5068-2024移动通信基站防雷与接地设计规范；(5)建设部国标GB/T503U-2000建筑与建筑群综合布线系统工程设计规范;(6)建设部国标GB/T50312-2000建筑与建筑群综合布线系统工程验收规范;(7)中国网通(集团)有限公司北京市分公司与设备厂家签订的框架协议；(8)工程勘察和收集的设计基础资料。1.2 工程概述北京人文高校延庆校区提出构建WLAN无线校内网解决方案，从而实现全校范围内可以通过无线的方式进行上网和办公。现在，北京网通正在整合中国网通在北京地区的WLAN网络资源和业务实力,力求为客户供应多种形式的、便捷的WLAN服务，并开发新的业务增长点。同时也在拓展WLAN网络的覆盖热点，将其与北京网通现有的PHS室内覆盖系统相融合，为将来开展3G业务及2023年北京奥运会作打算。北京人文高校延庆校区位于北京市延庆阳关大道，校内占地近1500余亩，现有建筑面积20余万平方米。康庄历史悠久，气候宜人。夏季平均气温比北京城区略低3.5度，是消夏避暑的最佳选择。康熙草原、野鸭湖是有水、有草、有鱼、有鸟、有蒙古包的草原消夏避暑胜地。延庆校区交通便利，八达岭高速马路在此经过，到北京仅需45分钟。延庆校区现有现代化教学生活设施、欧美式风格的教学楼，风格独特，设施齐备，数字化的多媒体教室、计算机试验中心、语音室、图书馆等充分满意教学须要。公寓式学生宿舍、平安、干净、整齐，食堂、超市、医务室、运动场、综合服务楼等生活设施齐全。生态型校内、园林式校内、建筑布局合理、环境美丽、三季有花、四季常青。本工程依据建设单位的要求和对用户需求分析，一期工程安排覆盖两幢校内宿舍楼、两幢校外宿舍楼、一幢电教楼、一幢行政楼、一幢教学楼及一幢学生食堂。依据校区的建筑特点及各楼宇的不同条件，本方案安排分别采纳室外型AP及室内型AP的方式进行网络覆盖,其中室外型AP协作室外天线进行WLAN信号覆盖;室内型AP协作室内分布系统进行WLAN信号覆盖。本次建设的小灵通在设计时依据与WLAN室内分布系统合路方式进行设计。1.3 设计文件组成本工程初步设计文件共包括二本分册和一本综合册，文件组成见表1-1：表IT设计文件分册表编册设计文件名称设计文件编号综合册2023年北京网通延庆人文高校PHS系统及WLAN系统覆盖项目工程综合册BGY20232755C-Z第一册2023年北京网通延庆人文高校PHS系统及WLAN系统覆盖项目工程BGY20232755C-1其次册2023年北京网通延庆人文高校WLAN系统光缆工程BGY20232755C-2本设计文件为第一册2023年北京网通延庆人文高校PHS系统及WLAN系统覆盖项目工程。1.4 设计内容本册设计内容包括：(I)WLAN覆盖系统中以太网交换机、无线接入点、无源器件等设备的安装、电缆布放、系统调测等以及工程概算；(2)室内覆盖系统功放设备、室内天线、无源器件等设备的安装、电缆布放、系统调测等以及工程概算。1.5 设计范围及设计分工1.5.1 WLAN设计范围及设计分工本设计负责AP与PHS室内覆盖系统的合路方案设计，负责AP设备与以太网交换机的上联方案设计，新增ODF板由光缆专业负责，本设计仅负责交换机至ODF板间的光跳线的布放设计以及传输链路调通。设备厂商负责供应WLAN覆盖系统设备及相关安装材料、系统调测等。由施工单位负责工程的施工安装。1.5.2 PHS设计范围及设计分工本设计负责室内覆盖系统从基站射频输出端口起先的全部分布系统的设备、天线和器件的安装设计。设备厂商负责供应室内覆盖系统设备及相关安装材料、系统调测等。本项目不包含基站设备的安装工程设计。1.6 工程规模及投资1.6.1 工程总规模及总投资本工程新增以太网交换机14台，汇聚交换机1台，无线接入点AP共计47台,室外天线共26副，室内分布系统4套，PHS干放共8台，安装室内天线218副。本工程总投资为143.20万元，详见工程概算汇总表。1.6.2 WLAN工程规模及投资本工程新增以太网交换机14台，汇聚交换机1台，无线接入点AP共计47台,室外天线共26副。具体的工程建设规模如表1-2所示：表1-2WLAN工程建设规模表序号项目名称单位数量1室外AP接入设备台262室内AP接入设备台213汇聚交换机台14交换机台145室外全向天线副136室外定向天线副137远端供电单元台78灯杆根8本工程投资估算为78.96万元，详见WLAN工程概算表。1.6.3 PHS工程规模及投资本工程共新装PHS干放共8台，安装室内天线218副。具体的工程建设规模如表1-3所示：表1-3PHS工程建设规模表序号项目名称单位数量1PHS干放(IW)台32PHS干放(2W)台53四功分器个294三功分器个305二功分器个326耦合器个367PHS&WLAN合路器个228PHS合路器个49全向吸顶天线副218本工程总投资为64.24万元，详见PHS工程概算表。2 .工程建设方案2.1 建设原则2.1.1 WLAN建设原则(1) 对新热点地区的WLAN网络覆盖，初期应综合业主与北京网通等各方面的看法，先覆盖重要地区，待需求增长再分期分批进行扩容；(2) WLAN网络覆盖要综合考虑数据流量与覆盖范围，依据建筑的结构、功能等因素估算数据流量，合理布放接入设备；(3) WLAN系统设计要考虑将来用户增长的需求，系统要留有可扩容的余地，尤其是频点规划要做到统一规划、分步实施；(4)由于WLAN网络覆盖重点针对酒店、写字楼、商业中心的室内范围，为了节约投资、充分利用北京网通的室内覆盖资源，WLAN应优先考虑与楼宇内现有的PHS室内覆盖系统合路；(5)当WLAN与PHS合路时，由于合路要损耗合路天线点3dB功率，因此要选择PHS室内覆盖系统放射功率较强的天线点，从而不影响PHS室内覆盖的覆盖质量。同时，还应综合考虑将来引入3G系统的须要；(6)满意国家有关环保要求，电磁辐射值满意国家标准电磁辐射防护规定，即国标GB8702-88规定的限值，采纳设备与材料及产生的物质对环境无污染，同时应达到环保部门在GB9175-88环境电磁波卫生标准中对噪音指标的要求；(7) WLAN覆盖系统边缘场强不小于-75dBm;(8)室内天线放射功率不高于15dBm载频；(9) WLAN覆盖系统的实施应严格依据网通北京分公司相关规范进行施工。2.1.2 PHS建设原则2.1.2.1 室内覆盖场所选择原则(1)室内覆盖系统场所选择不仅需考虑现网容量、覆盖的须要，亦须综合网络的发展以及多网综合利用的状况，避开后期其它网络室内覆盖建设的重复投资；(2)选择人员流淌密度大、话务量需求高、用户集中的场所，如商场、超市、批发市场、家居广场及中低档写字楼等；(3)室内覆盖建设应对集团用户集中办公地点、高档写字楼等进行覆盖，这些地点须充分考虑以后3G网络的引入，以及WLAN的建设；因此，从拓展市场和用户信誉上考虑，应选择上述楼宇进行PHS室内覆盖系统的建设。2.1.2.2 系统建设原则(1)满意国家有关环保要求，电磁辐射值满意国家标准电磁辐射防护规定，即国标GB8702-88规定的限值，采纳设备与材料及产生的物质对环境无污染，同时应达到环保部门在GB9175-88环境电磁波卫生标准中对噪音指标的要求；(2)室内覆盖系统的无源器件部分应满意PHS频段和3G频段要求，有源部分(如干放等)满意本工程的频率要求；(3)室内覆盖系统保证服务区域信号与四周室外其它基站各小区间进行正常切换，室内信号不应对室外信号产生干扰，并满意网通北京分公司PHS系统信号的泄露要求，即距室内覆盖系统20m外接收到来自室内覆盖系统的信号强度低于-80dBm;(4)室内覆盖系统边缘场强不小于35dBV;(5)室内天线放射功率不得高于15dBm载频；(6)室内覆盖系统的施工应严格依据网通北京分公司室内覆盖系统工程要求进行;(7)本工程全部无源器件均采纳腔体器件。2.2 网络结构2. 2.1WLAN网络结构WLAN网络最通用的逻辑功能模型如图1-2所示，由用户端(STA)、接入点(AP)>接入限制单元(AC)>AAA服务器以及Portal服务器组成。STA(如笔记本电脑、PDA或手持终端设备)通过空中接口接入P,AP通过基于IEEE802.11的WLAN空中接口协议和IEEE802.3的协议与AC通信。AC是WLAN接入网与业务网之间的网关。AAA服务器是供应AAA服务的实体，AP、AC和AAA服务器一起实现认证、授权和计费功能。Portal服务器是用于门户网站推送的实体，并在特定状况下协助完成认证等功能。WLAN网络逻辑功能模型如图2-1所示：-HstajSTA图2-1 WLAN网络逻辑功能模型本工程WLAN网络结构详见图FGXTCTX32T:延庆人文高校WIJW系统网络结构图。2.1.1.1 AP的功能(1)实现BSS内部的共享媒质接入限制功能；(2)空中接口符合IEEE802.11系列标准规定的PHY和MAC层要求;(3)汇聚STA用户流量或向STA分发数据；(4)供应空中接口链路级加密的机制；实现BSS内的用户二层隔离功能；(6)支持ESS内的用户切换功能；(7)在上行方向采纳有线方式与AC连接。2.1.1.2 AC的功能(1)在WLAN无线接入子系统与业务网之间实现网关功能；供应到业务网的接口功能；(3)将来自不同AP的数据进行业务汇聚；将来自业务网的数据分发到不同的AP；用户接入认证功能；(6)用户计费信息采集功能；执行A代理功能。2.2.2PHS网络结构图2-2PHS网络逻辑功能模型本工程PHS网络结构详见图FGXT-C-WX32-2:延庆人文高校PHS系统网络结构图。2.3覆盖区域及用户分布2.3.1WLAN覆盖区域及用户分布本工程依据建设单位的要求和对用户需求分析，对延庆人文高校一期工程安排覆盖一幢行政楼、一幢电教楼、一幢学生食堂、一幢2#教学楼以及两幢校内宿舍楼和两幢校外宿舍楼。行政楼地下一层、地上九层，电教楼地上四层，学生食堂地上三层，2#教学楼地上五层，两幢校内宿舍楼地上五层，两幢校外宿舍楼地上三层，覆盖面积达到7.8万平米。各区域用户分布状况如表2-1所示：表27用户分布状况表序号楼层区域功能区域预料用户数量（户）1B1-F9行政楼1502F1-4电教楼803F1-F3学生食堂404F1-F52#教学楼1705F1-F5校内宿舍1#楼1706F1-F5校内宿舍2#楼1707F1-F3校外宿舍1#楼1058F1-F3校外宿舍2#楼1059总计990具体覆盖区域及天线点位设置状况详见设计图纸：FGXT-CTvX32-78、FGXT-C-WX32T732°2.3.2PHS覆盖区域及用户分布本工程依据建设单位的要求和对用户需求分析，对延庆人文高校一期工程安排覆盖一幢行政楼、一幢电教楼、一幢学生食堂、一幢2#教学楼。行政楼地下一层、地上九层，电教楼地上四层，学生食堂地上三层，覆盖面积达到7.5万平米。依据调研。各区域用户分布状况如表2-2所示：表2-2用户分布状况表序号楼层区域功能区域预料用户数量（户）1B1-F9行政楼1222F1-4电教楼1203F1-F3学生食堂1184F1-F52#教学楼1205总计480具体覆盖区域及天线点位设置状况详见设计图纸：FGXTYTX32T73202.4WLAN网络建设方案2.4.1AP设置方案依据延庆高校方面校舍建设进度，本次WLAN网络覆盖项目工程将采纳分期实施的方式，一期工程安排覆盖校内内已经完工并投入运用的校舍，包括两幢校内宿舍楼、两幢校外宿舍楼、一幢电教楼、一幢行政楼、一幢教学楼及一幢学生食堂。依据校区的建筑特点及各楼宇的不同条件，本方案安排分别采纳室外型AP及室内型AP的方式进行网络覆盖，其中4幢学生宿舍楼均采纳室外AP加室外天线的方式进行覆盖，电教楼、行政楼、2#教学楼及学生食堂采纳室内AP加室内分布系统的方式进行覆盖。图2-3延庆人文高校校内楼宇分布图2.3.1.1 行政楼建设方案行政楼是延庆高校的标记性建筑，也是学校的行政管理中心。依据用户反馈信息，行政楼规划办公人员为400人，主要以校内老师为主；通过现场勘察楼宇结构，行政楼安排采纳室内型AP加室内分布系统的设计方案，安排在行政楼安装7台室内型AP、2台以太网交换机、新建1套室内分布系统，以太网交换机运用网线上联至位于大楼一层网通机房内的校内汇聚交换机。本次系统容量是依据行政楼中期人员数量进行的设计，配置状况应能满意2年内容量需求。如办公人员数量增加，容量不足时可依据室内覆盖系统结构增加AP设备，预料末期AP数量需求为16个。2.3.1.2 电教楼建设方案电教楼是延庆高校目前的教学主要场所，楼内房间以教室为主，并有少量老师办公室，通过现场勘察楼宇结构，电教楼安排采纳室内型AP加室内分布系统的设计方案，安排在楼内安装4台室内型AP、2台以太网交换机、新建1套室内分布系统，交换机汇聚后由其中一台上联至行政楼校内汇聚交换机。本次系统容量是依据电教楼初期人员数量进行的设计，基本只考虑满意覆盖需求。后期扩容时可依据室内覆盖系统结构增加AP设备。考虑到该楼宇为教学楼宇，对网络容量需求不大，预料末期AP数量需求为8个。2.3.1.3 学生食堂建设方案学生食堂已经建设投入运用，本次安排采纳室内型AP加室内分布系统的设计方案，安排在楼内安装2台室内型AP、1台以太网交换机、新建1套室内分布系统，交换机上联至行政楼校内汇聚交换机。2.3.1.4 2#教学楼建设方案2#教学楼目前已完工投入运用，原本安排为教学楼用途，目前由于学生宿舍惊慌，临时改作学生宿舍。通过现场勘察楼宇结构，2#教学楼安排采纳室内型AP加室内分布系统的设计方案，安排在楼内安装8台室内型AP、2台以太网交换机、新建1套室内分布系统，交换机汇聚后由其中一台上联至行政楼校内汇聚交换机。本次系统容量是依据2#教学楼初期人员数量进行的设计，基本只考虑满意覆盖需求。后期扩容时可依据室内覆盖系统结构增加AP设备。考虑到该楼宇目前做为学生宿舍运用，对网络容量需求很大，预料初期4个AP的容量将仅能满意半年容量需求。该楼宇最大入住学生数量为1600人，按学生电脑持有率70%考虑，并发上网用户数按80%考虑，上网用户数将达到900人，后期需求AP数量为36个。2.3.1.5 校内宿舍1#、2#楼建设方案两幢校内宿舍楼结构相同，用作学生住宿，通过现场勘察楼宇结构，安排采纳室外型AP进行初期覆盖，每幢楼安装8个室外型AP,其中2个安装在路边新建灯杆上、6个挂在宿舍楼外墙，天线采纳4副全向天线、4副定向天线；在一楼设备间设置2台交换机，汇聚后由其中一台交换机上联至行政楼校内汇聚交换机。本次系统容量是依据校内宿舍楼初期人员数量进行的设计，基本只考虑满意覆盖需求。后期扩容时可依据容量须要增加AP设备。考虑到该楼宇目前做为学生宿舍运用，对网络容量需求很大，预料初期每楼8个AP的容量将仅能满意第一年容量需求。每楼宇最大入住学生数量为3200人，按学生电脑持有率70%考虑，并发上网用户数按80%考虑，用户数将达到1800人，后期需求AP数量为每楼72个。考虑该楼宇容量需求巨大，安排室内室外两种方式同时覆盖，初期采纳室外方案解决覆盖，中期起先建设室内覆盖系统以提高容量，增加覆盖效果。室外站安排每楼采纳24个，室内站拟每楼采纳48个，详见图FGXT-C-WX32-7。2.3.1.6 校外宿舍1#、2#楼建设方案两幢校外宿舍楼结构相近，是延庆高校临时租用的建筑，租期4年。依据楼宇状况，安排采纳室外型AP进行初期覆盖。西侧1#宿舍楼运用5个室外型AP,其中3个安装在新建灯杆上、2个挂在宿舍楼外墙，天线采纳3个全向天线、2个定向天线；设置2台交换机，汇聚后由其中一台交换机上联至行政楼校内汇聚交换机。东侧2#宿舍楼运用5个室外型AP,其中1台AP安装在新建灯杆上、2台AP挂在宿舍楼外墙，2台AP安装在东侧小楼三层天台上，天线采纳2个全向天线、3个定向天线，设置2台交换机，汇聚后由其中一台交换机上联至行政楼校内汇聚交换机。本次系统容量是依据校外宿舍楼初期人员数量进行的设计，基本只考虑满意覆盖需求。后期扩容时可依据容量须要增加AP设备。考虑到该楼宇做为学生宿舍运用，对网络容量需求很大，预料初期5个AP的容量将仅能满意第一年容量需求。每楼宇最大入住学生数量为1200人，按学生电脑持有率70%考虑，并发上网用户数按80%考虑，用户数将达到670人，后期需求AP数量为每楼27个。考虑该楼宇容量需求巨大，安排室内室外两种方式同时覆盖，初期采纳室外方案解决覆盖，中期起先建设室内覆盖系统以提高容量，增加覆盖效果。室外站安排每楼采纳10个，室内站每楼拟采纳17个，详见图FGXT-CTX32-8。2.4.2AP及天馈线设置方案室内型AP设备的理论接入用户数为256个，即一个四类IP地址段的数量，但是考虑到设备稳定性，以及每用户能够安排的带宽等因素，实际运用中每AP设备一般依据接入3040个用户进行配置。依据本次工程WLAN覆盖区域，并结合区域内WLAN用户的分布状况，本次工程共计设置AP设备47台，平均每AP设备承载30个用户，AP设备实力能够满意用户需求。AP设备配置状况如表2-3所示：表2-3AP设备配置表序号楼层区域AP设备数量承载用户数（户）1行政楼Bl-F972102电教楼F1-F441203学生食堂Fl-F328042#教学楼F1-F582405校内宿舍1#楼FbF582406校内宿舍2#楼F1-F582407校外宿舍1#楼FI-F351508校外宿舍2#楼F1-F351509总计471410AP设备均采纳末端合路的方式，与室内覆盖系统设备一并安装在相应楼弱电竖井内。2.4.3WLAN交换机设置方案本工程配置的以太网交换机最大支持24个FE接口，能够支持最多24台AP设备同时接入，本次工程安装AP设备29台，最少须要配置2台2826S以太网交换机以便AP设备接入。同时，由于受到传输距离的影响，AP至以太网交换机之间最远距离不能超过100米，因此本工程为便于AP设备的上联及后期扩容，共配置以太网交换机14台,在行政楼Fl层安装了一台以太网交换机作为AP汇聚交换机。以太网交换机设置方案如表2-4所示：表2-4以太网交换机配置表序号以太网交换机安装位置以太网交换机数量（台）汇聚交换机数量（台）承载的AP设备数量1行政楼1172电教楼243学生食堂1242#教学楼285校内宿舍1#楼286校内宿舍2#楼287校外宿舍1#楼258校外宿舍2#楼259总计14147本次安装的14台以太网交换机设置为主从级联关系，各楼宇楼层内弱电竖井内的以太网交换机汇聚至行政楼的以太网交换机。WLAN系统交换机互联网络结构图详见图：FGXT-C-WX32-3<>2.4.4WLAN系统上联方案通过对该大楼现场勘查，楼层内弱电竖井内的以太网交换机汇聚后均通过光纤传输至电教楼交换机，再通过24芯光缆传送至人文高校行政楼交换机，行政楼利用现有传输资源到康南局，再从康南局ASON传输网上联至安慧局AC设备。2.4.5WLANIP地址安排用户地址和设备地址采纳不同的地址段，用户地址由DHCPSerVer进行动态安排，设备地址由已安排的WLAN设备IP地址段中安排，本工程由北京网通WLAN维护部门安排IP地址。2.4.6WLAN认证及计费本工程建议采纳WEB认证的方式，由局端计费、认证系统进行计费和认证。WEB认证方式是采纳Portal服务器，强制推送认证页面来实现用户认证的一种较便利且流行的认证方式。须要供应的认证系统包括Portal服务器、支持Portal服务器的BRAS设备，Portal服务器有专用的与BRAS的通讯协议,用于确认用户状态以及传递认证信息。目前多数BRAS都支持该方式，但是须要PortaI服务器协作。认证系统仍旧采纳传统的Radius协议系统实现认证。Portal服务器利用现有设备，本工程无新增认证设备。本项目计费采纳卡计费的方式，由北京网通发放WLAN专用的上网卡，用户通过用户名、密码的认证后，由后台系统统一进行计费。2.5PHS网络覆盖方案通过对建筑内部现有信号进行的勘测以及楼宇实施条件等因素综合确定楼宇的覆盖区域。本工程对延庆人文高校行政楼地下一层、地上九层，电教楼地上四层，学生食堂地上三层进行覆盖，总覆盖面积为7.5万平方米。2.5.1室内覆盖系统的组成室内覆盖系统主要由二部分组成：信号源设备（基站）和室内天馈线分布系统。示意图如图2-4所示:核心网侧2.5.2信号源的确定室内分布系统的信号引入分为以下两种方式:直放站做信号源无线方式即采纳直放站做分布系统信号源，信号经过室内天线分布到所需覆盖的室内区域。这种方式，在用户密集区域尽量避开运用，以免对网络造成干扰,并且直放站本身不增加信道资源，只是无线信号覆盖的延长，因此直放站一般用于低话务量区，覆盖范围小，一般只能作为补盲点来运用，如地下停车场等。(2)基站做信号源基站供应室内分布系统信号源，增加网络的信道资源，抑制干扰，特殊对于高层建筑开通后效果明显，适合于较大范围的室内覆盖。它一般用于话务量密集建筑，如大型消遣场所和商业中心等，既保证优良的覆盖，又能很好的解决室内存在的各种通话和网络质量问题。依据实际需求，本工程采纳基站作为室内分布系统的信号源。2.5.3信号源设备配置本系统采纳UT500mW基站设备作为室内覆盖系统的信号源，50OmWlC7T基站可承载的话务量为3.74Erl,承载用户数为124户；两套500InW基站组控设置时(500mW1C15T)可承载的话务量为10.63Erl,承载用户数为354户。依据延庆人文高校调查，楼内移动用户约为100Oo人，预料延庆人文高校楼内PHS用户数约为480户。依据上述调查结果，本工程共设置4个50OmW基站，采纳单站方式覆盖行政楼地下一层、地上九层，电教楼地上四层，学生食堂地上三层区域，满意建筑内480个用户的通话需求。基站设备分别安装在行政楼Fl层、电教楼Fl层、学生食堂FI层、2#教学楼Fl层。待室内覆盖系统开通运行后，依据用户运用状况及依据网络优化部门的统计数据，刚好调整设备配置，以更好的满意用户需求和提高设备利用率。2.5.4室内天馈线分布系统方案天馈线分布系统由室内射频电缆及其相关设备(同轴电缆、光缆、泄漏电缆、干线放大器、光端机等)、功分器、耦合器、室内天线等设备组成。室内天馈线分布系统一般采纳四种方式：泄漏电缆方式、电分布方式(同轴电缆延长的方式)、光纤分布的方式、同轴电缆与光纤分布相结合的方式。2.5.5泄漏电缆方式泄漏电缆应用于室内覆盖系统，将泄漏电缆布放至需覆盖区域，另外还可以便利的利用宽带合路平台和宽带泄漏电缆，将多种无线信号一起引入至覆盖区域。但泄漏电缆成本很高，传输损耗大、距离短，且泄漏电缆本身笨重，特殊是在楼宇内部，施工困难，因此目前不用于楼宇的室内覆盖，通常用于对地铁、隧道、电梯等特定环境的覆盖。泄漏电缆覆盖方式示意图如图2-5所示：U一匿负载信号源L图2-5泄漏电缆覆盖方式2.5.6电分布方式这种方式包括纯无源系统和采纳有源中继放大两种状况。纯无源方式即将基站输出功率经功分、耦合等无源器件合理安排后，利用射频电缆传输至天线，将功率匀称分布至各区域，满意室内覆盖的要求。有源中继放大方式是由于基站输出功率不能满意楼宇覆盖需求时，须要增加放大器对主干信号进行放大，并通过天馈分布系统覆盖所需区域。电分布方式示意图如图2-6所示：图2-6电分布覆盖方式2.5.7光纤分布方式光分布方式是通过光纤和光无源安排器件形成分布系统，这种方式的传输损耗小、不受电磁干扰、布线便利并且组网敏捷，与同轴线缆相比，更适合于遹巨离的信号传输，但是，其设备价格较高，系统成本增加。光纤分布方式示意图如图2-7所示：图2-7光纤分布覆盖方式2.5.8同轴电缆与光分布相结合的方式光电混合是两种覆盖方式相结合的应用方式，各取所长，即在主干线上采纳光纤传输，支路上采纳电缆传输，呈树状结构。这种方式多适用于大型建筑，并且其主干缆走线很长，布放难度较大，由施工、成本、维护等多方综合考虑确定是否选用该方式。目前，PHS系统的光放大设备还未广泛运用。同轴电缆与光分布相结合方式示意图如图2-8所示：天线图2-8光电混合分布覆盖方式2.5.9本工程室内天馈线分布方式依据延庆人文高校楼建筑内无线信号覆盖需求，设置4个基站，由楼体结构和信号源的设置确定本方案采纳有源电分布方式解决室内覆盖问题。具体系统结构见：延庆人文高校无线室内覆盖项目工程系统结构图FGXT-C-WX32-9-16o2.5.10室内天线常用类型室内覆盖系统工程室内天线主要选择以下几种类型：(1)室内全向吸顶天线：用于对楼层的覆盖，相对于其他室内天线来说，覆盖面积较广，为室内覆盖最常用的天线；(2)室内定向吸顶天线：用于楼层的边缘，特殊是沿窗区域，由于定向吸顶天线的背向信号与正向信号相比衰落较快，可以避开信号过分溢出室外;（3）室内壁挂天线（板状）：用于狭长区域的覆盖或用在电梯井道内对电梯进行覆盖；也用于展馆、体育馆等较空旷的区域，此类区域净空较高且安装全向天线施工难度较大，即可用板状天线安装在其侧墙对室内进行覆盖；（4）八木天线：增益高，前后辐射比大，抗干扰力强，主要用于电梯井道内对电梯进行覆盖。本工程依据覆盖需求，采纳了上述提到的室内全向吸顶天线。2. 5.11馈线选择本工程室内分布系统馈线采纳同轴电缆传送室内无线信号。室内覆盖系统一般运用1/2"一般同轴电缆、1/2超柔同轴电缆和7/8同轴电缆。1/2超柔电缆较易于布放，弯曲要求比1/2”一般电缆低，但传输损耗大（约14dB100nI,1/2"一般电缆为IldB/IOonO、价格较高，多在布放一般缆较困难时运用。7/8电缆线径大，室内布放困难，多用于分布系统竖井内主干路由信号传输和远距离传输的状况，其传输损耗低（约7dB100m）。依据楼宇内馈线布放环境条件等方面考虑，本工程采纳1/2"一般同轴电缆。3. 5.12连接器件选择本工程所运用的连接器（如各类接头，跳线接头，设备、器件的接口）的指标应满意北京市通信公司PHS室内覆盖工程技术规范书要求，并且系统所运用连接器的内导体要求镀金。本工程所运用跳线的线缆选择射频同轴缆，其指标满意北京市通信公司PHS室内覆盖工程技术规范书要求。4. 5.13链路分析由于室内状况困难，目前传统的传输模型难以满意计算需求，一般利用远场的传输模型加订正因子的方式计算室内信号传输状况，并依据实测得出阅历模型。1 .5.13.1下行链路分析（1）路径整体损耗分析Pr=PCSLlAhTTENNA一L（d）-L（建筑）+Gf其中：Pr-PHS手机接收功率（ClBm）；Pcs一基站输出功率（dBm）；1.d一缆线及功分、耦合器件、接头等的损耗(dB)；Ga三na一室内天线放射增益(dB)；1.(d)传播路径损耗(dB)；1.(建筑)一由于建筑结构造成的损耗(dB)；Gr-手机接收增益(dB)o在志向的自由空间中，收、发均为无方向的全向天线，此时放射功率与接收功率之比成为自由空间传播损耗。贝人1.(d)dB=32.45+20Igf(MHZ)+201gd(km)对于PHS系统来说，f为1900MHz-1920MHz,取1910MHZ贝J:L(d)dB=98.07+20Igd(km)几种典型距离损耗值表如表2-5所示：表2-5传播损耗表距离Im5m20m25m60m损耗38.07dB52.05dB64.09dB66.03dB73.63dB室内环境传播损耗分析1)自由空间室内传播损耗在移动通信中，当距离很小且有直射波时，如在微小区中，或收发都在同一室内时，其传播损耗特别接近自由空间的状况，约与距离的平方成正比，因此,将室内传播路径损耗视作自由空间传播损耗。由此可以得出室内路径损耗：
