热工冬季技术培训试题库(附答案).docx

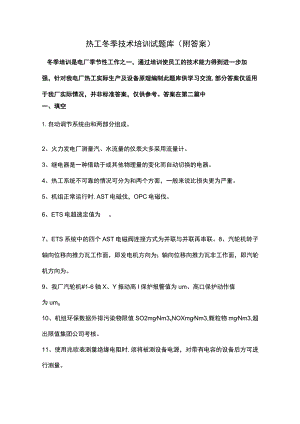

热工冬季技术培训试题库（附答案）冬季培训是电厂季节性工作之一，通过培训使员工的技术能力得到进一步加强，针对我电厂热工实际生产及设备原理编制此题库供学习交流,部分答案仅适用于我厂实际情况，并非标准答案，仅供参考。答案在第二篇中一、填空1.自动调节系统由和两部分组成。2、火力发电厂测量汽、水流量的仪表大多采用流量计。3、继电器是一种借助于或其他物理量的变化而自动切换的电器。4、热工系统不可靠的情况可分为和两个方面，一般来说比损失更为严重。5、机组正常运行时,AST电磁伐，OPC电磁伐。6、ETS电超速定值为。7、ETS系统中的四个AST电磁阀连接方式为并联与并联再串联。8、汽轮机转子轴向位移向推力瓦工作面，即发电机方向为；轴向位移向推力瓦非工作面，即汽轮机方向为。9、我厂汽轮机#1-6轴X、Y振动高I保护报警值为um、高口保护动作值为umo10、机组环保数据外排污染物限值SO2mgNm3xNOXmgNm3,颗粒物mgNm3,超出限值集团公司考核。11、使用兆欧表测量绝缘电阻时,须将被测设备电源，对带有电容的设备后方可进行测量。12、转速传感器中的金属屏蔽层应，已防产生，影响仪表正常指示。13、当汽轮机启动时,胀差一般表现为；当汽轮机停机时,胀差一般表现为。14、我厂大机凝汽器真空低跳闸定值是润滑油压低跳闸定值是。15、汽轮机振动测量中，涡流传感器用于测量的振动。16、ETS系统中，AST电磁阀有个，、是#1通道，、是#2通道。17、汽轮机正常运行时，汽轮机的润滑油压由供给，当润滑油压降低时应自动联动。18、变送器拆回校验时应先打开，然后关闭，最后打开。19、电动执行器电机保护有、三种保护。20、弹簧管式一般压力表校验周期为年,精密式压力表校验周期一般最长为年。21、FSSS含义是MCS含义是ETS含义是22、气动阀门定位器是一个反馈系统,按位移平衡原理进行工作。23、DCS软件装载前，必须备份目前硬盘上的和。24、DCS模件清理，首先应机柜停电,记录板件，戴好和25、微机室环境温度满足DCS系统要求,一般应保持在°C,温度变化率小于h,振动振幅小于mm,湿度保持在之间。26、四项锅炉热工保护的内容为：27、更换高加上的压力表时，应采用。28、安装主蒸气压力变送器时，使用的垫子最好采用。29、当汽轮机紧急停机时，应给锅炉跳闸回路传送一个信号，使锅炉。30、火检探头应通以一定压力的空气，用以和。31、所谓开关量,就是只有和两种状态的量。32、测量误差的表示方法有表示法和表示法两种.33、评定仪表品质好坏的技术指标是仪表、和稳定性等34、火力发电厂中原煤量的测量采用和35、汽轮机停机时，转速下降到方可联启交流润滑油泵36、在三冲量给水自动调节系统中,三冲量是指、和o37、在机跟随的负荷调节方式中，由汽轮机调节，锅炉调节。38、分散控制系统的主要功能包括4个部分：和_o39、阀位变送器的作用是将气动执行机构输出轴的转角线性地转换成信号,用以指示阀位,并实现系统的位置反馈。40、计算机监控系统的输入/输出信号通常为o二、选择题：1.、火焰的（）信号更能区分不同类型的火焰。A.频率B.强度C.亮度D,形状。2、E型热电偶的电极材料是（）。A.正极镇铭、负极铜镇B.正极镇铭、负极镇硅C.正极铁、负极铜银D.正极镇铝硅、负极镶硅。火力发电厂测量汽、水流量的仪表大多采用（）流量计。A.转子B.涡轮C.电磁D.差压式。4、压力表检定时，当示值达到测量上限后，需切断压力源，耐压（）minA.1B.3C.5D.7o5、数据采集系统中，下列（）的处理过程是正确的。A.扫描（采样）-放大-模数转换-数据处理-存入实时数据库B.滤波-放大-模数转换-数据处理-存入实时数据库C.扫描（采样）一滤波-放大-模数转换-数据处理一存入实时数据库D.扫描（采样）-放大-滤波-模数转换-数据处理-存入实时数据库。下列不属于FSSS系统的安全功能是（）。A.主燃料跳闸（MFT）B,快速减负荷C.送引风机启、停D.制粉系统启、停。7、下列不会发出MFT信号的情况是（）。A.只要有一组送引风机停止B.水冷壁水循环不良C.汽轮机跳闸或凝结器故障D.风量25%。8、标准热电偶检定炉，温度最高区域偏离炉中心距离不应超过（）。A.IOmmB.15mmC.20mmD.25mmo9、集散控制系统的简称为（）。A.DCSB.CCSC.BCSD.PLCo10、可编程序控制器的简称为（）。A.DCSB.BMSC.CRTD.PLCo11、热电偶测温原理是基于（）。A.热阻效应B.热磁效应C.热电效应D.热压效应。12、对于单室平衡容器,当汽包压力低于额定值时,将造成差压计指示水位）。A.偏低B.偏高C.不变D.不能确定。13、对于不带有压力补偿的平衡装置，在同一实际水位下，若压力降低，仪表显示的水位（）。A.上升B.下降C.不变D.不能确定。14、用于测量流通量的导压管线，阀门组回路中，当正压侧阀门或导压管泄露时，仪表示值将（）。A.降彳氐B.升高C.不变D.不确定15、控制系统的反馈信号使得原来信号增强的叫做（）。A.前馈B.回馈C.正反馈D.负反馈16、测量管道中含杂质污水的流量，应选用下述哪种方式（）。A.孑版B.文氏管C.阿牛巴D.电磁流量计17、智能变送器采用手操器校验时，回路中串接一（）欧姆电阻。A.360B.100C.250D.50018、DCS系统接地的基本目的,以下错误的是（）。A.消除各电路电流流经一个公共地线阻抗时所产生的噪声电压B.避免受磁场和地电位差的影响，即不使其形成地环路，如果接地方式处理得不好，就会形成噪声耦合C.使屏蔽和滤波没有环路D.安全接地19、定期排污的注意事项错误的是（）。A.排污前，必须和工艺人员联系，取得工艺人员认可才能进行B.流量或压力调节系统排污前，不用将自动切换到手动，保证调节阀的开度不变C.对于差压变送器，排污前先将三阀组正负取压阀关死D.观察现场指示仪表，直至输出正常，若是调节系统,将手动切换成自动答案20、仪表管道应敷设在环境温度为（）的范围内，否则应有防冻或隔离措施。A.050°CB.-10-40oCC.0-60oCD.5-4021、设计节流装置时，为了使流量系数稳定不变，应设定（）雷诺数。A.最大流量B.最小流量C.常用流量D.中间流量22、从干扰发生时起，到系统建立的新平衡状态为止，这一段时间叫做（）A.过渡时间B.扰动时间C.平衡时间23、蝶阀特别适用于低差压、大口径、（）的场合。A.大流量B.小流量C.中流量24、用分度号为K的热电偶和与其匹配的补偿导线测量温度，但在接线中把补偿导线的极性接反了，则仪表指示为（）。A.偏大B.偏小C.不变D.可能大也可能小25、下列自动调节系统中（）属于开环调节。A.定值调节B.前馈调节C.随动调节D.自动连锁保护26、自动调节系统最重要的品质指标是（）。A.稳定性B.准确性C快速性D.灵敏性27、差压变送器可以进行表压检测，当用作表压检测时，其中过程接口的连接应该是（）。A.取压管接入L端，H端与大气连通B.取压管接入H端，L端与大气连通C.取压管接入L端，H端密封D.取压管接入H端，L端密封28、影响锅炉汽包水位的内部扰动是（）。A.蒸汽负荷变化B.燃料量变化C.给水量的变化D,送风量的变化29、设备对地电压在（）以上者，称为高压设备。A.250VB.380VC.6kVD.500V30、集散控制系统调试人员必须做好（）。A.防静电措演口组态信息的保存工作B.组态的设计和保存工作C.系统的软件和硬件设计工作D.以上工作都需要做31、在单级三冲量给水调节系统中，调节器的作用方向根据（）信号进入调节器的极性选择。A.汽包水位B.蒸汽流量C.给水流量D,汽包压力。32、两个IOQ的电阻并联后再与一个IOQ的电阻串联,其等效电阻为（）oA.5B.10C.15D.20o33、为避免在“虚假水位作用下调节器产生误动作，在给水控制系统中引入（）信号作为补偿信号。A.给水流量B.蒸汽流量C.水位D,汽包压力34、热工自动调节装置主要由（）组成。A.变送器、调节器B.变送器、执行器C.调节器、执行器D.以上都是35、氧化措氧量计要得到准确的测量，其工作温度必须在（）。A.500°C左右B.850左右C.1200°C左右36、使用输出信号为4-20Ma差压变送器时,当汽包水位在零时，变送器输出为（）。A.20mAB.4MaC.12mA37、差压变送器配合节流装置用于测流量时，变送器输出信号经过（）。A.乘方B.开方C.加法38、汽轮机轴向位移探头应在汽轮机（）状态下安装。A.静止B.冷态C.热态39、兆欧表是一种专用仪表，用来测量电气设备、供电线路的（）。A.耐压B.接地电阻C.绝缘电阻40、工业电视的信号传输可采用（）。A.双绞线B.同轴电缆C.护套线D.屏蔽线。三、简答题：1.简述DEH控制系统中OPC的主要功能？2、产生测量误差的原因有哪些？3、DEH系统为什么设有汽机阀门在线试验？4、导致热电偶产生误差的因素有几个？5、涡流探头安装应注意哪些问题？6、使用兆欧表检查绝缘时，应注意哪些问题？7、导线连接有哪些要求？8、一般情况下给水泵装有哪些保护？9、轴向位移的方向是如何规定的？10、汽轮机振动探头安装注意事项？11、保护回路中如何防止误动和拒动？12、汽机振动探头安装方法是什么？13、TSl系统共监视哪几个参数？14、盘内配线要求？15、电涡流检测技术有何优点？16、试说明现场启动差压变送器的顺序？17、热工保护的作用是什么？18、简述压力开关的投入顺序？19、分析汽轮机超速的原因是什么？20、分析EH油泵频繁自启的原因是什么？21、简述电动门执行器调试步骤？22、ETS电超速动作原理？23、凝汽器真空变送器拆校步骤？24、汽机主汽门运行中抖动时，应从哪几个方面检查？25、热电阻温度传感器产生误差的原因？26、振动传感器安装应注意哪些事项？27、如何根据被测对象正确选用压力表？28、压力开关校验前，应进行哪些检查？29、什么是无扰切换？30、导线连接有哪些要求？31、仪表管路按其作用可分为哪几类？32、使用热电偶补偿导线时的注意事项有哪些？33、电动执行机构电机烧坏的主要原因？34、分析造成凝结器真空下降的原因？35、电动执行器运行中停转的原因有哪些？36、我厂尿素车间水解器雷达物位计数据抖动的处理方法？37、分析电泵润滑油压低时，电泵不自停的原因及处理方法？38、热电阻测温误差的原因有哪几个方面？39、更换运行中的电接点水位计时，如何保护电极？40、热工自动保护装置的任务是什么？答案一、填空1、答案：调节对象;自动装置2、答案：差压式3、答案：电磁力4、答案：拒动；误动；拒动；误动5、答案：带电；不带电6、答案：3330rmin7x答案：1、3;2、48、答案：正；负9、答案：127;25410、答案：35;50;1011.答案：切断；放电。12、答案：接地；串模干扰。13、答案：正向变化；负向变化。14、答案：低于-0.064MPa;低于0.06MPaI5、答案：主轴相对轴承座16、答案：4;#1;#3;#2;#417、答案:主油泵;备用油泵。18、答案：平衡门；取样门；排污门19、答案：行程；力矩；热继电器20、答案：1;半21、答案：炉膛安全监控系统；管理控制系统；危急遮断系统22、答案：气压一位移23、答案：数据库；组态。24、答案：槽位地址；防静电手套；护环。25、答案:15-25;5;5;45-4826、答案：汽包水位保护；炉膛压力保护；锅炉安全门保护；锅炉灭火保护27、答案：退火紫铜垫28、答案：纸钢垫29、答案：汽轮机已跳闸；立即停炉30、答案：冷却；清洁31、答案：是（或"1）;非（或"0）。32、答案：绝对误差；相对误差33、答案：准确度；灵敏度34、答案：电子皮带秤；轨道衡35、答案：2850rmin36.答案：汽包水位；蒸汽流量；给水流量37、答案：汽压；负荷38、答案:控制功能;监视功能通信功能；管理功能39、答案:420mADC40s答案：模拟量；开关量；数字量二、选择题：1、答案：A2、答案：A3、答案案：D4、答案：B5、答案案：B6、答案：C7、答案：A8、答案：C9、答案：A10、答案：D11、答案：C12、答案：B13、答案：BI4、答案：A15、答案：C16、答案：Dl7、答案：C18、答案：CI9、答案：B20、答案：A21、答案：B22、答案：A23、答案：A24、答案：D25、答案：B26、答案：A27、答案：B28、答案：C29、答案：A30、答案：A31、答案：A32、答案：C33、答案：B34、答案：D35、答案：B36、答案：C37、答案：B38、答案:B39.答案：C40、答案：B三、简答题：1.OPC的功能主要是当汽轮机甩负荷时，瞬时关闭高、中压调门GV和IV,防止汽机超速,为汽机提供动态保护手段。2、（1）测量方法弓I起的误差，（2）测量工具引起的误差，（3）环境条件弓I起的误差，（4）测量人员水平与观察能力引起的误差，（5）被测对象变化而引起的误差。3、为了防止阀门卡住，危及汽机安全,特别是GVxIV长期不动容易卡涩，所以设计有汽机伐门在线试验。4、（1）分度误差，（2）补偿导线所至误差，（3）参比端温度变化引起的误差，（4）热电偶变质所引起的误差。5、（1）被测面要光洁、平滑（2）被测面大小要符合要求，探头直径越大，要求被测面越大（3）传感器头部附近不能有导磁体，否则易形成磁短路（4）传感器要垂直于被测面（5）安装间隙要符合要求。6、（1）根据被测对象，选用适当电压等级的兆欧表（2）被测电路停电（3）对有电容设备的被测对象，测量前后均应放电（4）摇把转速约120转/分（5）不应倒摇。7、导线连接要求在剥线时不损伤导体，接好后保证牢固，并接触良好，导线不应有中间接头，如必须增加中间接头时，应连接牢固,不承受机械拉力，保证原有的绝缘水平。8、有润滑油压低保护，轴承温度高保护，轴向位移保护，给水泵入口压力低保护等。9、轴向位移向推力瓦工作面，即发电机方向为"+；轴向位移向推力瓦非工作面,即汽轮机方向为"-。10、汽轮机振动探头安装时，间隙电压调至12.0V左右，紧固探头无松动,探头延长线与前置器的连接头要紧固并用胶布包好，不能承受拉力，不能接地。11、为防止误动可将信号接点串联；为防止拒动可将信号接点并联。12、（1）安装前先确定测点位置，面对汽轮机头左侧方向为X轴振动点，右侧为Y轴振动测点。（2）检查振动前置器电源为-24VDC（3）检查探头安装孔、托架正常（4）将数字万用表接至前置器输出端（20VDC档）（5）把探头安装至安装孔内把探头与延长电缆连接好，并用纯棉白纱布将电缆缠绕好固定，防止振动产生摩擦,造成短路。（6）调整探头与小机轴的间隙,同时观察万用表读数,将间隙电压调至12V左右，当间隙电压大于12V左右,减小探头与轴的间隙,当间隙电压小于12V时，增大探头与轴的间隙，调整后,将探头固定。（7）探头安装完成后，使用塞尺测量探头与大轴间隙，一般为小于2mm,并确定在滑动过程中DCS画面显示坏点状态，防止X轴振动与Y轴振动装反。13.（1）振动、（2）轴位移、（3）差胀、（4）缸胀、（5）转速、零（7）偏心、（8）键相。14、（1）按图施工、（2）接线正确、（3）接触良好、（4）标号清晰正确、（5）配线整齐美观、（6）导线绝缘和芯线不应受任何损伤。15、电涡流检测技术是一种非接触式测量技术，具有结构简单、灵敏度高、测量线性范围大、不受油污介质影响、抗干扰能力强等优点。16、打开平衡门，打开负压门，打开正压门，再关闭平衡门。17、当设备运行工况发生异常或某些参数超过允许值时，发出报警信号，同时进行自动保护动作，避免设备损坏和保证人身安全。18、投入顺序是（1）开启一次阀门，使导管充满介质。（2）二次门为三通门时，缓慢开启排污阀手轮，用被测介质将导管冲洗干净后，关闭排污手轮。（3）缓慢开启二次阀门，投入仪表。（4）测量蒸汽和液体的压力开关应先进行排汽，将开关接头松开，稍稍打开二次门，放出管内空气后，关紧二次门，拧紧接头，再投入仪表。（5）真空压力开关投入后，应进行严密性试验19、（1）、发电机运行中，油断路器跳闸，汽轮机负荷突然甩到零。（2）、单个机组带负荷运行时，负荷骤然下降。（3）、正常停机过程中，解列时或解列后空负荷运行。（4）、汽机在启动过程中，闯过临界转速后在定速时或定速后空负荷运行。（5）、危急保安器动作超速试验时。（6）、运行操作不当。20、（1）、检查油泵联锁开关，应无泄漏现象,开关触点动作灵活,定值准确（2）、联锁回路检查,电缆绝缘应大于20MQ无开路或短路现象（3）、检查EH油系统压力应在12.45MPa-14.51Mpa之间，且压力取样管无堵塞。（4）、检查EH油泵自启试验电磁阀应不带电,线圈阻值正常，手动试验时，隔离门关闭，泄油管无漏油现象。21、（1）确认执行器无电后，将接线盒盖螺栓卸掉，解下执行器电源线，用500V兆欧表对电机线圈线进行绝缘测试，正常情况下绝缘电阻大于1兆欧。（2）使用万用表检查就地执行器内部的接线是否与DCS的接线对应，并检查是否有松动的现象。（3）以上步骤测试完毕并经检查合格后，恢复所有拆下的接线，盖上接线盒盖，上紧全螺栓，密封圈不能遗漏。（4）执行器定位前机务人员先将执行器手摇至中间位，热工人员确认切换旋钮应在停止位，联系运行人员送电。（5）检查执行器显示屏上有无故障报警，按照故障码进行排查。（6）机务人员手动将阀门摇至全开、全关位置，确认手摇过程中无卡涩的情况，热工人员方可进行执行器定位。（7）执行器的力矩开关起保护作用，力矩设置一般为执行器总扭矩的6085%o（8）所有操作完成后进行开关试验。22、（1）安装在盘车齿轮盘上的磁阻发送器产生一个脉冲信号,它与汽机转速成正比（2）将脉冲信号送到频率电压转换板，将脉冲信号转换成直流电压信号，该电压同时送到指示表（3）转速板将转速直流电压信号（正值）与遮断整定电压（负值）相加，当有超速信号时，比较器输入为正，输出为负，引起超速继电器动作，汽机跳闸。23.（1）办理工作票，进行危险点分析，填写安全检查卡。（2）解除真空低跳闸信号（执行联锁保护解除手续）o（3）关闭凝汽器真空变送器二次门，拆除凝汽器真空变送器。（4）校验真空变送器，复装变送器开排污门放水后打开真空变送器二次门。（5）终结工作票，给运行人员交代工作结束。24、应从下列方面检查（1）检查主汽门供油压力是否正常（2）检查供应主汽门的伐门控制信号是否正确，如不正确，应检查伐门控制板是否工作正常。（3）检查阀门控制线和伐位反馈线是否松动4脸查阀门反馈装置是否损坏25.（1）分度误差：由于热电阻材料的纯度和工艺的差异产生的误差。（2）线路电阻变化引起的误差：热电阻是通过测量电阻大小来测温的，因此线路电阻的大小将影响测量结果，引起测量误差。（3）通电流发热引起误差：测量热电阻的阻值时，要通过一定的电流，产生热量，电阻体升温引起的附加误差，其大小与流过的电流有关。26、（1）、传感器的安装面要平；（2）、传感器的感振方向与振动方向一致；（3）、自振频率要在被测频率的5-10倍以上避免寄生振荡，（4）传感器和固定体重量应小于被测物体重量。27、根据生产过程对压力测量要求，被测介质的性质，现场环境条件等来选择,为保证弹性元件能在弹性变形的安全范围内可靠的工作,一般在被测压力较稳定情况下，最大压力不应超过仪表量得3/4,在被测压力波动较大情况下，最大压力不超过量程的2/3,为保证测量正确,被测压力值应不低于满量程l328、应进行的检查是:（1）首先检查电气接线与外壳的绝缘是否符合要求（2）检查装配是否严密可靠（3）检查传动机构动作是否灵活没有卡涩。29、调节系统从"自动状态进入"手动状态时，执行机构应保持在原来的位置，手动操作应在自动调节时执行机构原有的位置基础上进行；反之，当调节系统从手动转入自动时，执行机构应在原来的位置上接受调节器的指挥。然后按被调量偏差变化的情况进行调节，符合上述情况的切换即为无扰切换。30、导线连接要求：在剥线时不损伤导体，接好后保证牢固，并接触良好。导线不应有中间接头。如必须增加中间接头，应连接牢固，不承受机械拉力，保证原有的绝缘水平。31、可分为下面6类：（1）测量管路。（2）取样管路。（3）信号管路。（4）气源管路。（5）伴热管路。（6）排污及冷却管路。32、（1）补偿导线必须与相应型号的热电偶匹配。（2）补偿导线与热电偶，仪表连接时，正负极不能接反，两对连接点要处于同一温度。（3）补偿导线和热电偶的连接点温度不得超过规定使用温度。（4）根据后配仪表的不同要求,选用补偿导线的线径。33、（1）电机连续运行时间过长；（2）电机两相运行；（3）阀门卡涩而力矩开关不起作用；（4）控制回路接地。34、（1）循环水泵发生故障。（2）凝结器铜管脏污，使传热效率降低。（3）抽气装置发生故障。（4）凝结器水位升高淹没了部分铜管和抽气器。（5）真空系统不严密漏入空气。35、（1）动力或控制电源空气开关动作；（2）热偶动作或力矩开关动作；（3）控制回路掉线；（4）电机烧坏；（5）机械部分卡涩。36、（1）作业前开好工作票，确认安全措施完善后方可工作。（2）检查雷达物位计、DCS机柜接线端子是否牢固。（3）拆卸物位计前确认水解器内压力是否卸除。（4）拆除固定法兰前戴好防护面罩和手套。（5）拆卸物位计后检查探杆，使用1200目的砂纸将探杆上的氨液结晶物打磨干净。（6）回装物位计更换法兰垫片，螺丝紧固后联系运行可投入蒸汽吹扫，确认法兰结合面是否有蒸汽溢出。（7）可使用信号源输出420mA电流信号测试电缆及卡件通道是否正常37、（1）低压力开关定值漂移：拆回校验,重新整定定值；（2）DPU信号被强制：恢复强制信号；（3）继电器柜继电器坏：更换继电器；（4）电气方面故障：联系电气处理。38、有以下三个方面：（1）分度误差。（2）线路电阻变化引起误差。（3）通电流发热引起误差。39、更换前先将测量筒泄压、并冷却，更换时应防止损坏电极螺栓和电极座螺纹，更换后投运时，应先开排污阀，微开汽侧一次门来预热测量筒,以避免汽流冲击和温度骤升损坏电极。40、自动保护装置的作用是：当设备运行工况发生异常或某些参数超过允许值时，发出报警信号，同时进行自动保护动作，避免设备损坏和保证人身安全。
