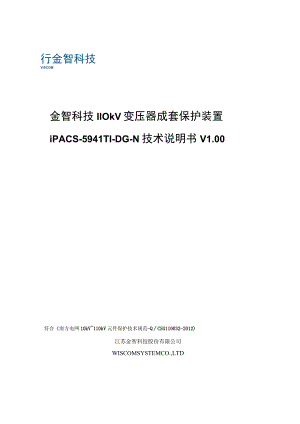

行金智科技VISCOM金智科技IlOkV变压器成套保护装置iPACS-5941TI-DG-N技术说明书V1.00符合南方电网10kV110kV元件保护技术规范-QCSG110032-2012)江苏金智科技股份有限公司WISCOMSYSTEMCO.,LTD金智科技110kV变压器成套保护装置iPACS-5941Tl-DG-N技术说明书VL00编制：赵万云校核：陈洪利审定：IWJ壳版本号：V1.00发布日期：2017年03月,f刖S为了指导专业管理人员和整定人员，江苏金智科技股份有限公司技术支持部编写了iPACS_5941TI-DG-N变压器成套保护装置技术说明书，本技术说明书力求实用，涵盖了设备的技术条件、软硬件原理、逻辑框图、定值清单及整定说明等。编写本技术说明书的主要目的是为保护运维人员、整定人员、技术管理等人员提供一本实用工具书，当现场遇到疑问时能通过查找手册相关内容解决大部分的工程问题。本技术说明书可能有些地方内容不够详尽或者存在错误，欢迎大家批评指正,我们将在今后继续完善，为工程的顺利实施及产品的安全、可靠运行提供技术保障。最后，衷心感谢江苏金智科技股份有限公司相关部门在手册编制过程中给予帮助。前言错误!未定义书签。错误!未定义书签。错误!未定义书签。错误!未定义书签。第一章概述1.1 手册内容介绍1.1.1 整套手册说明1.1.2 技术说明书说明错误!未定义书签。1.2 适用范围及主要功能配置错误!未定义书签。1.3 产品版本历史错误!未定义书签。第二章安全须知错误!未定义书签。2.1 安全标识符号错误!未定义书签。2.2 标识举例错误!未定义书签。2.2.1当心触电标识错误!未定义书签。2.2.2注意安全标识错误!未定义书签。2.2.3静电敏感器件标识错误!未定义书签。2.2.4必须接地标识错误!未定义书签。2. 2.5信息标识错误!未定义书签。第三章装置介绍错误!未定义书签。3.1概述错误!未定义书签。3.2技术条件错误!未定义书签。3. 2.1环境条件错误!未定义书签。3. 2.2电气绝缘性能错误!未定义书签。3. 2.3机械性能错误!未定义书签。3. 2.4电磁兼容性错误!未定义书签。3. 2.5安全性能错误!未定义书签。3. 2.6热性能（过载能力）错误!未定义书签。3. 2.7功率消耗错误!未定义书签。3. 2.8输出触点容量错误!未定义书签。3.3装置主要技术参数错误!未定义书签。3.3.1额定参数错误!未定义书签。3.3.2交流回路精确工作范围错误!未定义书签。3.4订货须知错误!未定义书签。第四章装置硬件错误!未定义书签。4.1 装置功能组件概述错误!未定义书签。4.2 装置硬件系统框图错误!未定义书签。4.3 装置插件说明错误!未定义书签。4.3.1交流插件错误!未定义书签。4.3.2CPU插件错误!未定义书签。4.3.3开入插件错误!未定义书签。4.3.4电源插件错误!未定义书签。4.3.5人机接口（MMD错误!未定义书签。4. 3.6管理插件错误!未定义书签。5. 3.7CH插件错误!未定义书签。6. 3.8AS插件错误!未定义书签。第五章装置软件及保护功能错误!未定义书签。5.1保护程序整体结构错误!未定义书签。5.2启动元件错误!未定义书签。5. 2.1差流启动元件错误!未定义书签。5. 2.2相电流启动元件错误!未定义书签。5. 2.3零序电流启动元件错误!未定义书签。5. 2.4零序电压启动元件错误!未定义书签。5. 2.5间隙电流启动元件错误!未定义书签。5. 2.6零序电流启动元件错误!未定义书签。7. 2.7相间电流变化量启动元件错误!未定义书签。5.3主保护错误!未定义书签。5.3.1比例差动保护错误!未定义书签。5.3.2励磁涌流判别原理错误!未定义书签。5.3.3TA饱和的判别方法错误!未定义书签。5.3.4差动速断保护错误!未定义书签。5.3.5差流回路的异常情况判别错误!未定义书签。5.3.6变压器各侧电流平衡处理错误!未定义书签。5.3.7差动保护的动作逻辑错误!未定义书签。5.4复合电压闭锁方向过流错误!未定义书签。5.4.1方向元件错误!未定义书签。5.4.2复合电压元件错误!未定义书签。5.4.3TV异常对复合电压元件、方向元件的影响错误!未定义书签。5.4.4“X侧电压投入”压板投退对复合电压元件、方向元件的影响错误!未定义书签。5.4.5复合电压闭锁方向过流逻辑框图错误!未定义书签。5.6零序方向过流保护错误!未定义书签。5.6.1方向元件错误!未定义书签。5.6.2TV断线对零序方向过流元件的影响错误!未定义书签。5.6.3-X侧电压投入”压板投退对零序方向过流元件的影响.错误!未定义书签。5. 6.4零序过流保护逻辑框图错误!未定义书签。5.7 隙零序过流过压保护错误!未定义书签。5. 7.1-X侧电压投入”压板投退对间隙零序过流过压保护元件的影响错误!未定义书签。6. 7.2TV断线对间隙零序过流和零序过压元件的影响.错误!未定义书签。7. 7.3间隙零序过流过压保护逻辑图错误!未定义书签。5.8 TV断线异常判别原理错误!未定义书签。5.9 TA异常判别错误!未定义书签。5.10 过负荷报警错误!未定义书签。5.11 过负荷启动冷却器元件错误!未定义书签。5.12 过负荷闭锁调压元件错误!未定义书签。5.13 复压动作（解除失灵保护电压闭锁）错误!未定义书签。5.14 零序过压报警错误!未定义书签。5.16 跳闸控制字错误!未定义书签。5.17 异常检测和其他判断错误!未定义书签。第六章定值清单及整定计算说明错误!未定义书签。6.1 IPACS-5941定值清单及整定计算说明错误!未定义书签。6.1.1 iPACS-5941定值清单错误!未定义书签。6.1.2iPACS-594l保护整定计算说明错误!未定义书签。附录错误!未定义书签。附录1：字符和中文字符集错误!未定义书签。附录2：交流插件原理图错误!未定义书签。附录3：CPU简化原理图错误!未定义书签。附录4：开入插件原理图错误!未定义书签。附录5：开出插件原理图错误!未定义书签。附录6：电源插件原理图错误!未定义书签。附录7：管理插件简化原理图错误!未定义书签。附件8：信号接点输出插件原理图错误!未定义书签。附件9：装置打印定值清单错误!未定义书签。附件10：变压器保护装置虚端子表错误!未定义书签。第一章概述摘要：本章向用户介绍手册内容。1.1 手册内容介绍1.1.1 整套手册说明宜“FWC5-9MirT*lltMMM(VlOO宜入会量出ITTar幡*K*WPACMMlT7HfiOManB宜“公型£Lmv«HMt9TMXp<s-VMiBHItn÷moo宜!会*LmvfiMtisrNXMQMRMlVZO11IHHt÷SB技术说明书设计安装手册测试检修手册运行操作手册一书三册所包含内容如下： 技术说明书：包含原理说明和整定要求的内容，如装置功能配置、原理说明、保护逻辑框图、定值清单、整定说明等。 设计安装手册：保护装置设计、安装及相关检查的指导说明。该手册包括装置运输、装置通电检查、对外部回路的要求等。 测试检修手册：包含装置功能简述以及功能校验方法。该手册包括功能校验项目、功能校验方法、调试软件使用方法等内容。 运行操作手册：包含正常运行期间如何操作保护装置的指导说明。可用该手册查看运行数据、处理装置缺陷、确定故障原因等。1.1.2 技术说明书说明1）技术说明书包含下列章节： “概述”一章向用户介绍一书三册的内容及适用范围。 “安全须知”一章向用户介绍一些安全信息。 “装置介绍”一章向用户介绍保护装置的功能配置、特点及相关技术条件和参数。 “装置硬件”一章向用户介绍保护装置的硬件结构。 “装置软件及保护功能”一章向用户介绍保护装置的保护元件及保护功 “定值清单及整定计算说明”一章向用户介绍保护装置的定值清单及相应的整定计算等说明。 “附录”一章向用户介绍保护装置的字符输入及各插件的原理图。2)适用对象技术说明书适用于设计、施工、保护运维、整定、技术管理、专业测试技术人员。12适用范围及主要功能配置本版本程序根据南方电网IlOkV变压器保护技术规范进行保护元件配置和相关定值设置，本版本程序仅适用于IlokV变压器三卷变，考虑低压侧双分支接线,不考虑电抗器和接地变保护，如相关IlOkV变压器保护配置不符合此标准设定情况，则变压器保护程序需按照需求选用本公司其他版本程序或者根据配置需求进行程序定制。iPACS-594ITl-DG-N南方电网公司标准化版本保护配置情况表见表1-1：表1-1保护配置情况表保护类型段数每段时限数备注主保护差动速断比例差动=OkV侧高压侧复压闭锁过流21过流I段：经复压闭锁，方向可投退，固定指向变压器过流II段：经复压闭锁，方向可投退，固定指向变压器零序过流22经方向闭锁，幅值可整定使用外接或自产，方向可整定。方向元件判别用自产零序电压和自产零流零序过压I2间隙保护：分别用中性点间隙专用CT电流和PT开三角电压判别，间隙零序过流保护使用间隙过流和零序过压组成或门判别。零序过压独立延时动作。电压根据控制字可使用自产零压。间隙零序过流12失灵联跳11*过负荷11固定延时8s*启动冷却器11*闭锁有我调压11中压侧复压闭锁过流23经梵压闭锁和方向闭锁，方向可整定和投退。零序方向过流13不经方向闭锁，可使用自产零序电压和自产零流*零压告警11固定7()V,延时IOs*过负荷11延时8s-复压过流保护23经复压闭锁和方向闭锁，方向可整定和投退。火零压告警11过负荷11延时8s分支二低压则复压过流保护23经复压闭锁和方向闭锁，方向可整定和投退。*零序过压1IN注:带火号位报警功能，仅发信号，不跳闸。13产品版本历史保护版本变更修改历史记录见表1-2表1-2保护版本变更表装置型号版本号CRC校验码程序生成时间变更内容iPACS-5941Tl-DG-N1.00E37B2017-06-2415:52保护程序，欲参加南网测试版本第二章安全须知摘要：本章节包含一些安全信息，某些操作为避免人身伤害或设备损害，给出了相应的警告标志，以关照用户小心处理。2.1安全标识符号当心触电图标，表示存在电击危险。注意安全图标，指出重要信息或与文中涉及的概念相关的警示。此图标指示可能存在导致软件破坏、设备或财产损失的危险。静电敏感器件标识。提示工作人员不忘静电的危害性，做好防范工作。避免因绝缘损坏带电而危及人身安全!必须接地图标。不允许在设备没有接地的情况下给设备上电,信息图标，警示读者重要的事实和条件。虽然这些标识能够警示存在的危险，但同时应当注意，在某些操作条件下，操作受损的设备会导致工艺性能降低，从而也可能造成人员伤亡。因此，务必完全遵守所有警示和注意事项。2.2标识举例针对上一节给出的各种安全指示符号，下面举例说明。2.2.1当心触电标识A在操作中不要触摸电路，可能会有致命的电压、电流。A严格遵循安全规程。工作在高电压环境需要严肃认真以避免人身伤害或公设备损坏。A在敞开的电路中测量信号时，记住要使用适当的隔离测试钳，可能会有致命的电压、电流。在正常运行期间，绝不要断开、连接与端子相连的导线和/或连接件，可A能会有致命的危险电压、电流，也可能会中断设备的运行，损坏端子及测量电路。绝不要不短接电流互感器的二次绕组就断开其二次回路的连接。在二次A绕组开路时运行的电流互感器将会建立起强大的电势，可能会损坏互感器，也可能引起人身伤害。在保护装置带电时，绝不要插拔插件，带电插拔插件可能会损坏保护装企置及测量电路，也可能会发生事故引起伤害。2.2.2注意安全标识N不允许在保护运行时修改定值，修改完定值后，要按规程作校验。2.2.3静电敏感器件标识H记住避免触及电路，包含电子电路，如果遭受到静电，保护装置可能会受到损坏。电子电路也可能含有致命的高电压。在运输插件时记住要使用验证过的导电袋。在处理插件时记住要用导电腕环套与保护地相连，并记住要在适当的防静电表面操作。静电释放可能会引起插件损坏。在更换插件时记住要用导电腕环套与保护地相连，静电释放可能会损坏插件和保护装置。2.2.4必须接地标识不管运行条件如何，记住要将保护装置与保护地相连，也适用于一些特殊的场合如在台桌上测试演示及离线配置。不经适当接地操作保护装置可能会损坏保护装置及测量电路，也可能会发生事故引起伤害。2.2.5信息标识Uha、Uhb、UhC为高压侧母线电压，UhO为高压侧中性点电压，Iha、Ihb、IhC为高压侧电流，IhO为高压侧中性点零序电流，Ihj为高压侧中性点间J隙零序电流。-Uma、UmbxUmc为中压侧母线电压，Ima、Imb、ImC为中压侧电流，HImo为中压侧中性点零序电流。HUlakUIb1、UlCl为低压侧一分支对应的母线电压,Ilal>Ilbl>Ilb2为低压侧一分支的电流。HUla2、Ulb2、UIC2为低压侧二分支对应的母线电压，Ua2、Hb2、11c2为低压侧二分支的电流。第三章装置介绍摘要：本章向用户介绍保护装置的功能配置、特点及相关技术条件和参数。3.1概述本装置特点主要有以下几点：1）完全符合南方电网IOkVUOkV元件保护技术规范-QCSGIIoO32-2012装置依据南方电网IokVIlOkV元件保护技术规范QCSG110032-2012L装置的输入输出量、压板、端子、报告和定值等按照此要求规范执行。2）软硬件系统a）保护装置为主后一体，最大限度满足现场保护功能。b）保护出口故障的快速保护采用半波积分算法，保证了保护的快速性；保护、零序保护等采用傅氏算法，滤波效果好，计算精度高。C）采用一片ARM+两片高速数字信号处理芯片（DSP）并行工作。ARM负责装置通信功能，启动DSP负责保护总启动，保护DSP实现保护的高精度快速运算及全部保护逻辑功能。出口继电器和启动继电器构成与门输出，杜绝了硬件问题可能引起的保护误动，提高了装置的可靠性。d）启动DSP和保护DSP之间通过高速同步串口实时交换数据。启动DSP通过同步串口得到保护DSP用于保护计算的电气量及中间结果，整理数据完成保护录波功能。既明确了功能划分，又保证了录波数据的真实性。e）装置采用整体面板、全封闭机箱，强弱电严格分开，取消传统背板配线方式，同时在软件设计上也采取相应的抗干扰措施，装置的抗干扰能力大大提高，对外的电磁辐射也满足相关标准。f）完善的事件报文处理，可保存最新64次动作报告，8次故障录波报告。g）Comtrade格式的故障录波。h）友好的人机界面、汉字显示、中文报告打印。i）灵活的后台通信方式，配有冗余IooM以太网。j）支持电力行业标准DLT860（IEC61850）系列规约以及DIT667-1999EC60870-5-103标准）的通信规约。k）电路板采用表面贴装技术，减少了电路体积，减少发热，提高了装置可靠性。3.2技术条件3.2.1环境条件装置在以下环境条件下可正常工作:环境温度：-10°C+55eCo相对湿度：10%-90%o大气压力：80kPa-110kPao3.2.2电气绝缘性能表3-1电气绝缘性能试验指标参考标准绝缘电阻500VDC,>100MGB/T14598.3(IEC60255-5)绝缘耐压2.0kVAC,1minGB/T14598.3(IEC60255-5)冲击电压5kV,1.2/50sGB/T14598.3(IEC60255-5)3.2.3机械性能1）能承受严酷等级为I级的振动响应，冲击响应。2）冲击和碰撞能承受GB/T14537（idtIEC60255-21-2）规定的I级冲击响应和冲击耐受试验，以及I级碰撞试验。3.2.4电磁兼容性1）辐射电磁场干扰试验符合：GB/T14598.9-2002中规定的3级试验标准。2）快速瞬变干扰试验符合：GB/T14598.10-2007中规定的A级试验标准。3）静电放电试验符合：GB/T14598.14-1998中规定的4级试验标准。4）脉冲群干扰试验符合：GB/T14598.13-1998中规定的3级试验标准。5）射频场感应的传导骚扰抗扰度试验符合：GB/T17626.6-1998中规定的3级试验标准。6）工频磁场抗扰度试验符合：GB/T17626.8-1998中规定的5级试验标准。7）脉冲磁场抗扰度试验符合：GB/T17626.9-1998中规定的5级试验标准。8）浪涌（冲击）抗扰度试验符合：GB/T17626.5-1999中规定的4级试验标准。9）电压突降、短时中断和电压变化抗扰度符合：GB/T17626.11-1999中规定的标准。3.2.5安全性能符合GB14598.27规定。3.2.6热性能（过载能力）产品的热性能（过载能力）达到以下水平：1）交流电流回路：在2倍额定电流下连续工作，10倍额定电流，允许10S,40倍额定电流下允许1So2）交流电压回路：在1.5倍额定电压下连续工作。3.2.7功率消耗1）交流电流回路：当额定电流为5A时，每相不大于0.5VA。当额定电流为IA时，每相不大于0.3VA。2）交流电压回路：当额定电压时，每相不大于0.5VA。3）直流电源回路：正常20W;跳闸30W3.2.8输出触点容量1）信号接点容量：允许长期通过电流8A切断电流03A（DC220V,V/R1ms）2）其它辅助继电器接点容量：允许长期通过电流5A切断电流0.2A（DC220V,V/R1ms）3）跳闸出口接点容量：允许长期通过电流8A切断电流03A（DC220V,V/R1ms）,不带电流保持3.3装置主要技术参数3. 3.1额定参数1）交流电压:57.7V,100Vo2）交流电流：5A,IA（由用户订货时选定）。3）交流频率：50Hzo4）直流电源：220V,110V,允许偏差+15%,-20%。5）开入输入直流电压：24V,220V或IlOV（由用户订货时选定）。3.3.2交流回路精确工作范围1）相电压：（0.01-1.1）UnO2）电流：装置在0.05In20In的测量精度均需满足测量误差不大于相对误差2.5%或绝对误差0.02In0。3. 4订货须知1）产品型号、名称、数量；2）额定直流电压是220V还是U0V；3）开入输入直流电压是24V+还是220V（HOV）；4）额定交流电流二次值IA还是5A；5）通信接口要求，打印接口选配；6）收货地址和时间；7）组屏颜色、尺寸及附件要求。第四章装置硬件摘要：本章向用户介绍保护装置的硬件结构。4.1装置功能组件概述装置面板布置如图4-1所示。465图4-1面板布置图装置背板插件配置如图4-2。图42端子布置图（背视）4. 2装置硬件系统框图iPACS-5941变压器成套保护装置硬件系统框图如下图4-3：交流信号低通 滤波A/D；A/D4低通 、滤波智能终端其它 i打印串口站拴层 网络保护DSP采集CPU图4-3硬件系统框图ARM负责调试、通信、打印、显示、人机交互功能等功能。后台调试软件通过网络与ARM通信，实现对两片DSP的所有调试命令，包括数据区的读写，程序下载，均通过ARM转发完成。外部开入经光隔、CPLD,按不同的功能经不同的延时，分别提供给保护DSP和启动DSP。ARM的开入通过DSP得到。采用多CPU结构，分别为采集CPU、保护CPU、启动CPU以及通信CPU,各CPU分工明确。采集CPU通过两路独立的AD回路进行采样，分别提供给保护CPU和启动CPU,能有效避免AD采样回路故障而导致保护装置误动作。4. 3装置插件说明装置的插件配置如图4-4,插件1为电源插件；插件2为I/O插件，可根据需要配置为110/22OV强电光耦输入；插件3为CPU插件，负责装置采样、逻辑判别、事件记录；插件4为GOOSE采集、发送CPU插件；插件7为保护模拟量采集插件；插件8为启动模拟量采集插件；插件9为通讯插件；插件B、C、D、E、F为交流插件。PACS-594ITl-DG-N变压器成套保护装置端子定义图（背视）左右4. 3.1交流插件交流插件的作用是将系统电压互感器PT和电流互感器CT二次信号变换成保护装置所需的弱电信号，同时起隔离和抗干扰作用，经保护和启动的模拟量采集板上的低通滤波、AD转换，分别提供给CPU板上的保护DSP和启动DSP使用,其电原理图如附录2。所有保护装置交流插件完全一样，背面接线为端子B-端子F,如图4-5。BCACIAC2AOIA02BOI641a641bB02A03%A04B03“leB04A05A06B05B06A07A08E07Wa>B08A09AlOB09%DBlOAllAJ2BllB12AI3A14BBB14AI5A16BI5B16A17AI8BI7BI8A19A20BI9B20DAC3COIlaC02C03lb41bC04C05-41cAi；C06C07o,C08C09,CIOCilo4o,CI2C13i2b4C14CI52h2ba>,C16C17zcc,Ci8C19C20EAC4DOID02D034.D(MD05KD06D07uX)8D09lblbDIODlllelcD2D32aIuDMDI5sbaD16D17scDI8DI9D20图4-5交流插件背板图-Uha>UhbsUhC为高压侧母线电压，Uho为高压侧中性点电压，Ihla、IhIb、11Ihlc为高压侧电流，Ih2a、Ih2b、Ih2c为高压桥电流，IhO为高压侧中性点J零序电流，Ihj为高压侧中性点间隙零序电流。Uma、Umb、UmC为中压侧母线电压，Ima、Imb、ImC为中压侧电流，ImO为中压侧中性点零序电流。Ulla.UIIb、UllC为低压侧一分支对应的母线电压，Illa、Illb、Hlb为低压侧一分支的电流。HUI2a、U12b、UI2c为低压侧二分支对应的母线电压，U2a、I12b、112c为低压侧二分支的电流。5. 3.2CPU插件该插件是装置核心部分，包含功能模块图中保护和启动DSP和CPLDo两个400MHZ核心频率的高速DSP、存储器以及I/O扩展电路，分别用于装置的启动和保护功能，两部分电路完全冗余配置，确保装置的可靠性，其具体简化原理图如附录3。6. 3.3开入插件开入插件简化原理图见附录4,背板图见图4-6。2I/O装置闭钺20：202报警203204符用205206跳闸信号207208209椅懂状态2iJ启动打印211信号灯归212保护远力掾作21321121.216217218219220正电源221负电源222116正帆118图4-6开入插件背板图I/O插件位于装置插件布置图中2号插件，主要负责保护开入硬压板、检修、对时等开入的获取，具体定义如下：210端子是保护检修状态投/退压板，检修压板投入时，装置输出的GoOSE报文也带检修标志位；运行时应将该压板退出。212端子是信号复归输入，用于复归装置的磁保持信号继电器和液晶的报告显示，一般在屏上装设信号复归按钮。信号复归也可以通过通信进行远方复归。213端子是保护远方操作投/退压板，压板投入时可进行远方遥控，可通过后台软件进行修改定值，切换定值区等操作，压板退出时只能进行就地手动操作。201202为装置故障告警常闭接点，装置退出运行如装置失电、内部故障时均闭合。203204为装置异常告警常开接点，装置异常如PT断线、CT断线等，仍有保护在运行时，发告警信号，接点闭合。207208为装置保护动作信号接点，装置保护元件动作并发跳闸令后，接点闭合。注意!如需要接IIOV开入，需更换开入插件。7. 3.4电源插件装置背板图中插件1为电源插件（DC）,其简化原理图见附录6,背板图见图4-7o图4-7电源插件保护装置的电源从116端子（直流电源220V/110V一端）、118端子（直流电源220V110V+端）经抗干扰盒、背板电源开关至内部DC/DC转换器,输出+3.3V、+5V、±12V.+24V（继电器电源）给保护装置其它插件供电。120端子为电源地，和端子右下方机壳地连接后接入接地铜牌。j输入电源的额定电压有直流220V和UOV两种，订货时请注明。4.3.5人机接口（MMI）显示面板提供人机交互，负责显示装置运行信息，并通过按键进行人机交互,装置配置320*240点阵的液晶显示器，实时显示装置的运行状态。4.3.6管理插件管理插件也叫通讯插件（COM）,其原理图见附录7。通信插件的功能是完成与监控计算机或RTU的连接通信插件设置了四个用于向监控计算机或RTU传送报告的100M以太网接口，可以选择双绞线方式或光纤方式，插件的背板端子及外部接线图如图4-8o时钟同步端口用于装置的硬对时，其电平接口符合RS422/485标准，该接口接收GPS对时装置发送的秒脉冲信号或IRIG-B对时信号。打印接口用于连接打印机，电平接口符合RS-232标准，打印口的波特率设置必须打印机的波特率设置一致。D以太网1以太网2吸太网3以太网4n印RXI)BolIr卬打印TxDB02打印地B03对时，BOl对时-805对时培B06B07B08CaM图4-8通讯插件背板图4.3.7CH插件该扩展插件是CPU插件的扩展，包括：1个533MHZ核心频率的高速DSP、8个可根据用户需求配置为光纤以太网接口的通信接口，接口传输和接收数据内容可根据装置配置文件设置，可支持IEC61850-9-l>IEC61850-9-2>GOOSE>IEC-60044,IECT588等协议。高压侧失灵联跳等开入GOOSE接收应接入采集板的第1个光纤口或者第2个光纤口。GOoSE输出可接入采集板上光纤口l-6o4.3.8AS插件负责采集模拟量，然后传给CPU板上的保护启动DSP进行数据处理。第五章装置软件及保护功能摘要：本章向用户介绍保护装置的保护元件。5.1保护程序整体结构保护CPU软件包括主程序、采样中断服务程序和故障处理中断程序。正常时运行主程序，主程序完成装置的硬件自检、投切压板、固化定值、上送报告等功能。每隔一个采样间隔时间执行一次采样中断程序，进行电气量的采集、录波、突变量启动判别等。故障处理中断也是每隔固定时间执行一次，完成保护功能的逻辑和PT异常、CT异常判别等。如果有异常，则发出相应的告警信号和报文。对于普通告警（保护运行异常），发出信号提示运行人员注意检查处理；对于危及保护安全性和可靠性的严重告警（装置故障告警），发出信号的同时闭锁保护出口。当电力系统发生故障时，在故障处理中断中完成相应保护功能，直到整组复归，返回正常运行的主程序。5.2启动元件装置的启动DSP设有不同的启动元件，各启动元件动作时开放出口正电源。同时保护DSP也有独立的启动元件，保护DSP只有在相应的启动元件启动后，才进入相应的故障处理程序，这样使得装置具有很高的可靠性。本装置启动元件包括差流启动元件、相电流启动元件、零序电流启动元件、零序电压启动元件、间隙电流启动元件、阻抗零序电流启动元件以及相间电流变化量启动元件。表5-1启动元件与保护功能对应表启动元件主保护后备保护复压过流阻抗保护零序过流间隙保护零序过压母线保护差流启动元件相电流启动元件零序电流启动元件零序电压启动元件间隙电流启动元件阻抗零序电流启动元件相间电流变化量启动元件5.2.1差流启动元件三相差动电流最大值大于差动电流启动整定值时启动。该启动元件用来开放比例差动保护和差动速断保护。5.2.2相电流启动元件当三相电流最大值大于整定值时启动。该启动元件用来开放相应侧的过流保护。5.2.3零序电流启动元件当零序电流大于整定值时启动。该启动元件用来开放相应侧的零序过流保护。5.2.4零序电压启动元件当开口三角零序电压大于整定值时启动。该启动元件用来开放相应侧的零序过压保护。5.2.5间隙电流启动元件当间隙零序电流大于整定值时启动。该启动元件用来开放相应侧的间隙零序过流保护。5.2.6零序电流启动元件当零序电流大于0.2In时动作。此启动元件用来开放相应侧的阻抗保护。5.2.7相间电流变化量启动元件Z>1.25Zz+z其中：Z,为浮动门坎避免频繁启动，/由为固定门坎0.2In,无需用户整定。此启动元件用来开放相应侧的阻抗保护。5.3主保护比例差动保护的动作方程如下：h>iCllqd/'0"Id>Kb,lr-0,5IedqdO,5IeIr3Ie(5-1)j>1.0r-3J+2.5J÷t.Ir>3Ie=A乙f三l川ld=A.Z=I(5-2)工>1叱1>l2Ie其中为变压器额定电流，Ii.桁分别为变压器各侧电流，为稳态比率差动启动定值，为差动电流，。为制动电流，期为比例制动系数。稳态比率差动保护按相判别，满足以上条件时动作。式（5-1）所描述的比率差动保护经过TA饱和判别，TA断线判别（可通过控制字选择），励磁涌流判别后出口。它可以保证灵敏度，同时由于TA饱和判据的引入，区外故障引起的TA饱和不会造成误动。式（52）所描述的比率差动保护只经过TA断线判别（可选择），励磁涌流判别即可出口。它利用其比率制动特性抗区外故障时TA的暂态和稳态饱和，而在区内故障TA饱和时能可靠正确动作。动作电流ZJ&*2.5Ia图5-1稳态比率差动保护的动作特性5.3.2励磁涌流判别原理1）二次谐波原理判别励磁涌流iPACS-5941系列变压器成套保护装置采用三相差动电流中二次谐波的含量来识别励磁涌流，判别方程如下：，2dmax>2xb/lsmax其中A,HmaX为差动电流中的最大相二次谐波，人小似为最大相的差流基波，K加为二次谐波谐波制动系数整定值。2）波形识别原理判别励磁涌流故障时，差流基本上是工频正弦波。而励磁涌流时，有大量的谐波分量存在,波形发生畸变，间断不对称。利用算法识别出这种畸变，即可识别出励磁涌流。装置设有“二次谐波制动”控制字供用户选择差动保护涌流闭锁原理。当“二次谐波制动”为“1”时，装置利用二次谐波原理判别涌流；当“二次谐波制动”控制字为“0”时，装置利用波形识别原理判别励磁涌流。5.3.3TA饱和的判别方法为防止在变压器区外故障等状态下TA的暂态与稳态饱和所引起的稳态比率差动保护误动作，装置利用二次电流中的二次和三次谐波含量来判别TA是否饱和，所用的表达式如下：,2ndmax>K"lxb人SrmaX,或4>02*儿其中八汨为每相差动电流中的三次谐波，儿为对应相的差流基波，4血max为差动电流中的最大相二次谐波，/山皿为最大相的差流基波，为二次谐波谐波制动系数整定值，三次谐波的制动系数固定为20%。当与某相差动电流有关的电流满足以上表达式即认为此相差流为TA饱和引起，闭锁比率差动保护。故障发生时，装置利用差动电流和制动电流是否同步增加来判别是区内故障还是区外故障。如判出是区外故障则投入上述TA饱和闭锁判据，可以可靠防止TA饱和引起的比例差动保护误动作，同时也可以防止区内故障TA饱和时比例差动保护的拒动作。5.3.4差动速断保护当任一相差动电流大于差动速断整定值时瞬时动作跳开变压器各侧开关。5.3.5差流回路的异常情况判别装置将差流回路的异常情况分为两种：未引起差动启动和引起差动启动。（一）延时TA断线报警延时TA断线报警在保护采样程序中进行，当满足以下两个条件中的任一条件，且时间超过10秒时发出TA断线告警信号，不闭锁比率差动保护。1）任一相差流大于Ibj整定值；2） 3di2>+dimax;其中：Ibj整定值装置内
