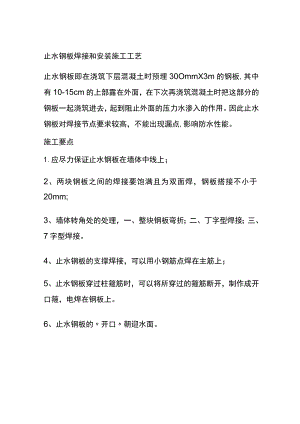

止水钢板焊接和安装施工工艺止水钢板即在浇筑下层混凝土时预埋30OmmX3m的钢板,其中有10-15cm的上部露在外面，在下次再浇筑混凝土时把这部分的钢板一起浇筑进去，起到阻止外面的压力水渗入的作用。因此止水钢板对焊接节点要求较高，不能出现漏点,影响防水性能。施工要点1.应尽力保证止水钢板在墙体中线上；2、两块钢板之间的焊接要饱满且为双面焊，钢板搭接不小于20mm;3、墙体转角处的处理，一、整块钢板弯折；二、丁字型焊接；三、7字型焊接。4、止水钢板的支撑焊接，可以用小钢筋点焊在主筋上；5、止水钢板穿过柱箍筋时，可以将所穿过的箍筋断开，制作成开口箍，电焊在钢板上。6、止水钢板的开口朝迎水面。止水钢板焊接1 .止水钢板优先选用3mm厚热浸锌Q235B材质。2 .止水钢板异形部位使用定型连接件,在预制场地焊接成型后再装。3 .止水钢板应双面搭接满焊，焊缝要饱满，具体搭接长度根据设计要求。当设计无要求时焊接搭接长度不小于50mmo连接处定型止水钢板焊接止水钢板安装1 .钢筋绑扎完成后安装止水钢板,用墙体拉钩筋临时上下夹紧固定。2 .沿止水钢板方向，在其里侧采用直径IO钢筋做定位钢筋,一端焊接在止水钢板上，另一端焊接在剪力墙的水平筋、间距为300mm,两侧对称设置。3 .当止水钢板需穿过柱子和梁箍筋时,此箍筋应使用开口箍,与止水钢板进行焊接：单面焊接长度不小于IOd且不允许将止水钢板焊穿。4 .止水钢板应埋设在墙板厚度中问部位。5 .钢筋绑扎完毕后,浇筑混凝土前,将钢板进行焊接,当止水钢板遇到柱箍筋时，提前加工U型箍筋，弯折段IOd满焊于止水钢板两侧。固定在设计预留的施工缝处,安装应居中,预留施工缝上下（墙体为左右）应各占1/2板宽的钢板。6 .浇筑混凝土时，应控制好收面标高。7 .混凝土浇筑完毕后要及时清理止水钢板上部被混凝土污染部分。止水钢板安装止水钢板焊接及安装在地下施工阶段是重要的一个停歇的检查控制点，现场如果不严格按照要求施工，后期将存在较大的渗水隐患。
