40.5kV气体绝缘封闭式组合电器技术规范(专用部分).docx

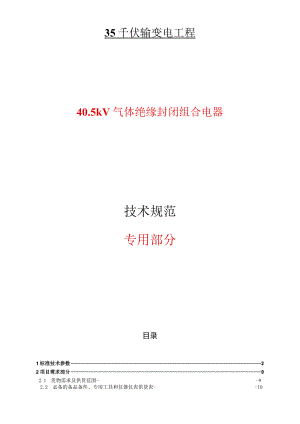

35千伏输变电工程40.5kV气体绝缘封闭组合电器技术规范专用部分目录1标准技术参数22项目需求部分92.1 货物需求及供货范围-92.2 必备的备品备件、专用工具和仪器仪表供货表-102.3 图纸资料提交单位-102.4 工程概况112.5 使用条件112.6 项目单位可选技术参数122.7 项目单位技术差异-132.8 设备图纸及资料-133投标人响应部分133.1 投标人技术偏差143.2 投标产品的销售及运行业绩143.3 投标人需提供的设备图纸及资料143.4 4主要组部件材料-143.5 5推荐的备品备件、专用工具和仪器仪表供货表-151标准技术参数投标人应认真逐项填写技术参数响应表中投标人保证值,不能空格,也不能以“响应”两字代替,不允许改动标准参数值。“投标人保证值”应与型式试验报告相符。如有偏差,请填写技术偏差表。表1技术参数响应表序号名称单位标准参数值投标人保证值HGIS共用参数1额定电压kV35(投标人填写)2额定电流出线A1600(投标人填写)进线1600(投标人填写)分段、母联160()(见表6要求值并在表6中填写)主母线16(X)(见表6要求值并在表6中填写)3额定工频Imin耐受电压(相对地)kV95(投标人填写)4额定雷电冲击耐受电压峰值(L250s)(相对地)kV185(投标人填写)5额定短路开断电流kA31.5(投标人填写)6额定短路关合电流kA80(投标人填写)7额定短时耐受电流及持续时间kA/s31.5/4(投标人填写)8额定峰值耐受电流kA80(投标人填写)9辅助和控制回路短时工频耐受电压kV2(投标人填写)10无线电干扰电压v500(投标人填写)H噪声水平dB110(投标人填写)12SF6气体压力(20表压)断路器室MPa(投标人提供)(投标人填写)其他隔室(投标人提供)(投标人填写)13每个隔室SF6气体漏气率%/年W0.5(投标人填写)14SF6气体湿度有电弧分解物隔室交接验收值LL(投标人提供)(投标人填写)长期运行允许值(投标人提供)(投标人填写)无电弧分解物隔室交接验收值(投标人提供)(投标人填写)长期运行允许值(投标人提供)(投标人填写)15供电电源控制回路VDC220(见表6要求值并在表6中填写)辅助回路VAC220(见表6要求值并在表6中填写)16使用寿命年230(投标人填写)18检修周期年320(投标人填写)序号名称单位标准参数值投标人保证值19设备质量SF6气体质1:kg(投标人提供)(投标人填写)总质量kg(投标人提供)(投标人填写)最大运输质量kg(投标人提供)(投标人填写)动荷载向下kg(投标人提供)(投标人填写)动荷载向上kg(投标人提供)(投标人填写)20设备尺寸设备的整体尺寸m(投标人提供)(投标人填写)设备的最大运输尺寸m(投标人提供)(投标人填写)间隔尺寸m0.81.5(见表7要求值并在表7中填写)21结构布置断路器三相分相(投标人填写)母线户外布置,管型母线(投标人填写)二断路器参数1型号(投标人提供)(投标人填写)2布置型式(投标人提供)(投标人填写)4额定电流出线A1600(投标人填写)进线1600(投标人填写)分段、母联1600(见表6要求值并在表6中填写)7额定工频Imin耐受电压断口kV95(投标人填写)对地95(投标人填写)额定雷电冲击耐受电压峰值(1.250s)断口kV185(投标人填写)对地185(投标人填写)8额定短路开断电流交流分量有效值kA31.5(投标人填写)时间常数ms45(投标人填写)开断次数次220(投标人填写)首相开断系数1.5(投标人填写)9额定短路关合电流kA80(投标人填写)10额定短时耐受电流及持续时间kA/s31.5(投标人填写)H额定峰值耐受电流kA80(投标人填写)12开断时间ms(投标人提供)(投标人填写)13合分时间ms(投标人提供)(投标人填写)14分闸时间ms(投标人提供)(投标人填写)15合闸时间ms(投标人提供)(投标人填写)17分、合闸平均速度分闸速度m/s(投标人提供)(投标人填写)合闸速度(投标人提供)(投标人填写)18分闸不同期性ms3(投标人填写)19合闸不同期性ms5(投标人填写)20机械稳定性次5(X)0(投标人填写)序号名称单位标准参数值投标人保证值21额定操作顺序O-OJs-CO-180sCO(投标人填写)23容性电流开合试验(试验室)试验电流A线路:31.5,电缆:140(投标人填写)试验电压kV(投标人提供)(投标人填写)操作顺序Cl级LCl和CC1:24×O,LC2和CC2:24×COC2级LCl和CC1:48×O,LC2和CC2:24X0和24×CO25近区故障条件下的开合能力L90kA28(投标人填写)L75kA24(投标人填写)L60kA19(投标人填写)操作顺序O-OJs-CO-180s-CO(投标人填写)26失步关合和开断能力开断电流kA(投标人提供)(投标人填写)试验电压kV(投标人提供)(投标人填写)操作顺序方式1:0-0-0方式2:CO-O-O(投标人填写)27SF6气体压力(表压,20-0最高MPa(投标人提供)(投标人填写)额定(投标人提供)(投标人填写)最低(投标人提供)(投标人填写)28报警压力(表压,20-0MPa(投标人提供)(投标人填写)29闭锁压力(表压,20tC)MPa(投标人提供)(投标人填写)30操动机构型式或型号弹簧(投标人填写)操作方式三相机械联动(投标人填写)电动机电压VDC220(见表6要求值并在表6中填写)合闸操作电源额定操作电压VDC220(见表6要求值并在表6中填写)操作电压允许范围85%110%,30%不得动作(投标人填写)每相线圈数量只1(投标人填写)每只线圈涌流A投标人提供(投标人填写)每只线圈稳态电流ADC220V、2.5A(见表6要求值并在表6中填写)分闸操作电源额定操作电压VDC220(见表6要求值并在表6中填写)操作电压允许范围65%110%,30%不得动作(投标人填写)序号名称单位标准参数值投标人保证值每相线圈数量只1(投标人填写)每只线圈涌流A投标人提供(投标人填写)每只线圈稳态电流ADC220V.2.5A(见表6要求值并在表6中填写)加热器电压VAC220(投标人填写)每相功率W投标人提供(投标人填写)备用辅助触点数量对10常开,10常闭(投标人填写)开断能力DC220V.2.5A(见表6要求值并在表6中填写)检修周期年N20(投标人填写)弹簧机构储能时间S20(投标人填写)31断路器的重量断路器包括辅助设备的总重量kg投标人提供(投标人填写)每相操动机构的重量kg投标人提供(投标人填写)每相SF6气体重量kg投标人提供(投标人填写)运输总重量kg投标人提供(投标人填写)32运输高度m投标人提供(投标人填写)33起吊高度m投标人提供(投标人填写)三隔离开关参数1型式/型号(投标人提供)(投标人填写)2额定电流出线A160()(投标人填写)进线A1600(投标人填写)分段、母联、母线电压互感器A1600(见表6要求值并在表6中填写)5额定工频Irnin耐受电压断口kV118(投标人填写)对地95(投标人填写)额定雷电冲击耐受电压峰值(1.250s)断口kV215(投标人填写)对地185(投标人填写)6额定短时耐受电流及持续时间kA/s31.5/4(投标人填写)7额定峰值耐受电流kA80(投标人填写)8分、合闸时间分闸时间ms(投标人提供)(投标人填写)合闸时间(投标人提供)(投标人填写)9分、合闸平均速度分闸速度m/s(投标人提供)(投标人填写)合闸速度(投标人提供)(投标人填写)10机械稳定性次23000(投标人填写)11开合小电容电流值A1(投标人填写)12开合小电感电流值A0.5(投标人填写)序号名称单位标准参数值投标人保证值13开合母线转换电流能力转换电流A0.8In,但不大于160()(投标人填写)转换电压V100(投标人填写)开断次数次100(投标人填写)14操动机构型式或型号电动并可手动(投标人填写)电动机电压VDC220(见表7要求值并在表7中填写)控制电压VDC220(投标人填写)允许电压变化范围85%110%(投标人填写)操作方式三相机械联动(投标人填写)备用辅助触点数量对10常开,10常闭(投标人填写)开断能力DC220V,2.5A(见表7要求值并在表7中填写)四快速接地开关参数1额定短时耐受电流及持续时间kA/s31.5/4(投标人填写)2额定峰值耐受电流kA80(投标人填写)3额定短路关合电流kA80(投标人填写)4额定短路电流关合次数次22(投标人填写)5分、合闸时间分闸时间ms(投标人提供)(投标人填写)合闸时间(投标人提供)(投标人填写)6分、合闸平均速度分闸速度m/s(投标人提供)(投标人填写)合闸速度(投标人提供)(投标人填写)7机械稳定性次23000(投标人填写)8开合感应电流能力(A类/B类)电磁感应感性电流A(投标人填写)(投标人填写)开断次数次(投标人填写)(投标人填写)感应电压kV(投标人填写)(投标人填写)静电感应容性电流A(投标人填写)(投标人填写)开断次数次(投标人填写)(投标人填写)感应电压kV(投标人填写)(投标人填写)9操动机构型式或型号电动弹簧并可手动(投标人填写)电动机电压VDC220(投标人填写)控制电压VDC220(投标人填写)允许电压变化范围85%110%(投标人填写)备用辅助触点数量对8常开,8常闭(投标人填写)开断能力DC220V,2.5A(投标人填写)l,.检修接地开关参数1额定短时耐受电流及持续时间kA/s31.5/4(投标人填写)2额定峰值耐受电流kA80(投标人填写)序号名称单位标准参数值投标人保证值3机械稳定性次23000(投标人填写)4操动机构型式或型号电动并可手动(投标人填写)电动机电压VDC220(投标人填写)控制电压VDC220(投标人填写)允许电压变化范围85%-110%(投标人填写)备用辅助触点数量对8常开,8常闭(投标人填写)开断能力DC220V,2.5A(投标人填写)六电流互感器参数I型式或型号电磁式(投标人填写)2布置型式内置(投标人填写)3主变出线间隔绕组I额定电流比400、800/5A(投标人填写)额定负荷30VA(投标人填写)准确级5P30(投标人填写)绕组2额定电流比400、800/5A(投标人填写)额定负荷30VA(投标人填写)准确级5P30(投标人填写)绕组3额定电流比400、800/5A(投标人填写)额定负荷25VA(投标人填写)准确级0.5(投标人填写)绕组4额定电流比400、800/5A(投标人填写)额定负荷25VA(投标人填写)准确级0.2S(投标人填写)七套管参数1伞裙型式大小伞(投标人填写)2材质瓷(投标人填写)3额定电流A1600(投标人填写)4额定短时耐受电流及持续时间kA/s31.5/4(投标人填写)5额定峰值耐受电流kA80(投标人填写)6额定工频Imin耐受电压(相对地)kV95(投标人填写)7额定雷电冲击耐受电压峰值(1.250s)(相对地)kV185(投标人填写)8爬电距离mm1256kad1445kad(当平均直径Da<300mm时,ka=1.0;当平均直径DaN300mm时,(投标人填写)序号名称单位标准参数值投标人保证值ka=0.0005Da+0.85)9干弧距离mm2400(投标人填写)10SfP>0.9(投标人填写)11端子静负载水平纵向N750(投标人填写)水平横向5(投标人填写)垂直750(投标人填写)安全系数静态3.5,动态1.7(投标人填写)12套管顶部金属带电部分的相间最小净距mm400(投标人填写)八环氧浇注绝缘子参数1安全系数大于3倍设计压力(投标人填写)22倍额定相电压下,泄漏电流A(投标人提供)(投标人填写)31.1倍额定相电压下,最大场强kV/mm(投标人提供)(投标人填写)九管型母线参数1材质(投标人提供)(投标人填写)2额定电流A1600(见表7要求值并在表7中填写)3额定短时耐受电流及持续时间kA/s31.5/4(投标人填写)4额定峰值耐受电流kA80(投标人填写)5导体直径(内径/外径)mm(投标人提供)(投标人填写)十外壳参数1材质铝合金(投标人填写)2外壳破坏压力铸铝和铝合金:5倍的设计压力:焊接铝外壳和钢外壳:3倍的设计压力(投标人填写)3温升试验电流ALlZr(投标人填写)可以接触部位K30(投标人填写)可能接触部位K40(投标人填写)不可接触部位K65(投标人填写)4外壳耐烧穿的能力电流kA40(投标人填写)时间S0.3(投标人填写)5防爆膜的设置(投标人提供)(投标人填写)十一伸缩节参数1材质不锈钢(投标人填写)2使用寿命>30年或IOooO次伸缩(投标人填写)十四SF6气体参数I湿度8(投标人填写)2纯度%299.8(投标人填写)注I.打“”的项目作为设备技术参数比线项2项目需求部分2.1 货物需求及供货范围表2货物需求及供货范围一览序号项目单位要求投标人响应间隔名称元件规格和主要参数单位数目元件规格和主要参数单位数量135kV主变问隔组合电器ZCW11-40.5,1600A,31.5kA箕2每套包含隔离开关GW4-35D,40.5kV,1600A,31.5kA4s,8OkA组1电磁式电流互感器LZZBJ-40.5W,O.2S/O.5/5P3O/5P3O,400-800/5A,25VA/25VA/30VA/30VA只(线圈)12带电显示器三相只3235kV出线间隔组合电器ZCW-40.5,16A,31.5kA食3套含每包SF6断路器1600A,31.5kA4s,80kAZx1:工位附离开关1600A,31.5kA4s,80kA组2快速接地开关1600A,31.5kA4s,80kA组1电磁式电流互感器0.2S/0.5/5P30/5P30,400-800/5A,25VA25VA3OVA3OVA只(线圈)12带电显示器三相只3335kV分段间同组合电器ZCW-40.5,1600A,31.5kA套1每套包含SF6断路器1600A,31.5kA4s,80kA台1三工位隔离开关1600A,31.5kA4s,80kA组2电磁式电流互感器O.2S/O.5/5P3O/5P3O,400-800/5A,25VA25VA3OVA3OVA只(线圈)12带电显示器三相只3435kV母线间隔组合电器ZCW-40.5,I6(X)A.31.5kA套2套含每包三工位隔离开关1600A,31.5kA4s,80kA组1接地开关1600A,31.5kA4s,80kA组1电磁式电压互感器35/3,0.1/3,0.1/3,0.13kVO.2/O.5/3P30VA/30VA/50VA仆4序号项目单位要求投标人响应间隔名称元件规格和主要参数单位数工元件规格和主要参数单位数量带电显示器三相只3535kV管型母线4().5kV,31.5kA4s,80kA,16(X)A,包含连接金具,固定金具等m140(按实际区情况需)635kV母线支撑绝缘子包含安装立柱,连接金具,固定金具等只12(按实际区情况需)注1:投标人应按照招标人要求,在元件规格和主要参数一栏中如实填写实际的技术参数值,不能转见其他表格或另附表。注2:设备配置一览表用以分析各厂家成本构成,各厂家应保证分项价格的正确性和真实性。注3:供货范围以设备配置一览表中各元器件的数为准。2.2 必备的备品备件、专用工具和仪器仪表供货表表3必备的备品备件、专用工具和仪器仪表供货表序号名称项目单位要求投标人响应规格单位数量规格单位数量1跳闸线圈与设备配套3只2合闸线圈与设备配套3只3456789102.3图纸资料提交单位表4卖方提交的图纸资料及其接收单位提交图纸资料名称接收图纸单位名称、地址、邮编、电话提交份数提交时间图纸类重庆万州区电力设计事务所21)技术协议签订后1周内,供货商应提供认可图纸。安装使用说明书试验报告提交图纸资料名称接收图纸单位名称、地址、邮编、电话提交份数提交时间其他资料2)工程师在收到认可图纸后1周内,应将经确认的1份图纸寄送给供货商。3)供货商收到经确认的图纸1周内提出最终图图纸类重庆三峡水利电力(集团)股份有限公司2安装使用说明书试验报告其他资料2.4工程概况2.4.1项目名称:35千伏输变电工程2.4.2项目单位:2.4.3工程规模:终期2X16MVA主变,3个35KV出线,1个35kV分段,2个35kV母线设备2.4.4工程地址:35kV后山变电站2.4.5交通、运输:公路2.4.6工程布置:户外2.4.7电气主接线:单母线分段2.4.8电力系统情况:1)系统标称电压:35kVo2)系统最高电压:40.5kV。3)系统额定频率:50Hz。4)系统中性点接地方式:非宜接接地。5)安装地点:户外。2.5 使用条件表6使用条件序号名称单位标准参数值投标人保证值1周围空气温度最高气温aC+45最低气温-10最大日温差K252海拔m10003太阳辐射强度WZcm20.14污秽等级IV5覆冰厚度mm1()6风速/风压m/s/Pa34/7007湿度日相对湿度平均值%W95月相对湿度平均值908耐受地震能力(水平加速度)ms20.2g9由于主回路中的开合操作在辅助和控制回路上所感应的共模电压的幅值kV1.6注表6中“标准参数值”为正常使用条件,项目单位可根据工程实际使用条件在表8中填写。2.6 项目单位可选技术参数项目单位应根据实际工程情况认真填写相应的技术参数响应表中可选择部分。表6项目单位可选技术参数表序号名称单位项目单位要求值投标人保证值一GIS共用参数1额定电流出线A1600主母线16002供电电源控制回路VDC220辅助回路VAC2203设备尺寸间隔宽度M0.81.5二断路器参数1额定电流出线16002现场开合空载变压器能力空载变压器容量MVA163电动机电压VDC220合闸操作电源额定操作电压VDC220每只线圈稳态电流ADC220V、2.5A分闸操作电源额定操作电压VE>C220每只线圈稳态电流ADC220V、2.5A备用辅助触点开断能力DC220V.2.5A三隔离开关参数1额定电流出线A16002操动机构电动机电压VDC220备用辅助触点开断能力DC220V.2.5A四快速接地开关参数1操动机构电动机电压VDC220备用辅助触点开断能力DC220V.2.5A五检修接地开关参数1操动机构电动机电压VDC220备用辅助触点开断能力DC220V、2.5A六主母线参数1额定电流A1600注”标准参数值”中代表“或”,项目单位应根据工程实际情况选择填写。2.7 项目单位技术差异项目单位原则上不能改动通用部分技术条款及专用部分标准技术参数值,根据工程实际情况,如有差异,应逐项在“项目单位技术差异表”中列出。表8项目单位技术差异表(本表是对技术规范的补充和修改,如有冲突,应以本表为准)序号项目标准参数值项目单位要求值投标人保证值I2序号项目变更条款页码、款号原表达变更后表达122.8 设备图纸及费料招标文件中项目单位应提供以下图纸1)电气主接线图3)户外平面布置图3投标人响应部分3.1投标人技术偏差投标人应逐项响应本技术规范书中的要求,如有与本技术规范书要求不一致的地方,应逐项在“投标人技术偏差表”中列出。表9投标人技术偏差表序号项目对应条款编号技术规范书要求偏差备注12343.2投标产品的销售及运行业绩表10投标产品的销售及运行业绩表(近五年)序号型号额定电流额定短路开断电流操动机构工程名称数量投运时间使用单位联系人系话联电3.3投标人需提供的设备图纸及资料3.3.1电气主接线图。3.3.2隔室分布图。3.3.3设备平面和断面布置图。3.3.4管母布置图。3.3,5局放传感器的配置图(如果采用)。3.3.6特快瞬态过电压(VFTO)测量装置的配置图(如果采用)。3.3.7投标产品的结构特点。3.4主要组部件材料表11主要组部件材料表产品型号组部件名称供应商名称原产地备注断路器操动机构断路器灭弧室断路静绝缘拉杆隔离开关本体接地开关本体隔离开关操动机构接地开关操动机构SF6空气套管外壳电流互感器电压互感器避雷器密封件绝缘子密度继电器控制柜接触器继电器空气开关等二次电缆35推荐的备品备件、专用工具和仪器仪表供货表表12推荐的备品备件、专用工具和仪器仪表供货表序号名称型号和规格单位数量制造商1234
