XXX市人民医院医技楼工程外架专项施工方案.docx

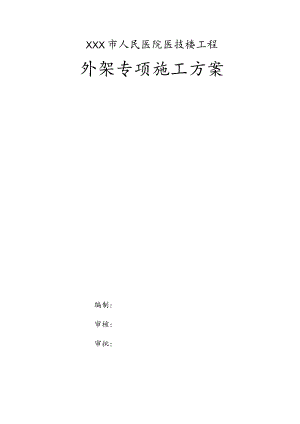

XXX市人民医院医技楼工程外架专项施工方案编制:审核:审批:二O二X年XX月5、连墙件拉接杆和脚手架的连接点与主节点的距离不得大于150mm,拉接点和拉接杆必须连接牢固。在每层楼板部位设置连墙件，同时在外墙柱部位设置抱柱拉接，保证架体稳定。3.2.1挑架设计在悬挑层设置悬挑16#槽钢（高度16OnInb腿宽63mm,腰宽8.5mm）,水平间距160OmlTb悬挑长度1300mmo其中钢丝绳上部拉接方式是：在梁底预埋钢筋吊环，钢丝绳直接栓在吊环上进行拉接，遇框柱处将用钢丝绳直接抱柱，并在板上设拉结点。（其它的搭设方法同双排落地脚手架的搭设方法）详细做法见下图（以柱子为例）：槽钢在楼层上的锚固点:注：槽钢的地储是采用圆钏12预埋，每根立杆处预埋2个埋件,当槽钢固定位置后焊接圆钢和槽钢，焊缝长度值不少于120m。3.2.2挑架立杆、横杆、剪刀撑、拉接点的设计1、立杆：立杆用单杆，纵距160Onlnb横距700mm,接头用对接扣件。内立杆与主体之间距离为350mmo2、大横杆：步距1800mm,接头处连接用对接扣件，与立杆连接用直角扣件。3、小横杆：间距1600mm,与大横杆连接用直角扣件4、剪刀撑：满堂布置剪刀撑，倾斜角度45度。搭接处和与立杆、横杆连接均用旋转扣件。剪刀撑搭接1000mm,三个旋转扣件连接。5、楼层连接点：沿楼高每层设置一道，沿水平方向每隔420Omm设置一道，有拐角处设置一道。在梁位置上使用预埋钢管，然后用扣件连接。6、脚手板：木脚手板满铺，两端使用16号铁丝捆紧在小横杆上。端头再用木条钉上,形成整体。7、安全网：宽180Omnb长600OnInb颜色为绿色，地上部分外架要满挂。8、楼层施工电梯口处的外脚手架搭设。在平面布置中电梯安装位置的楼层处，电梯通道口中心是外架立杆距离1600m的中心，横杆在此处要用短钢管连接，以便于安装电梯时拆除横杆，根据电梯门移动横杆的上下间距。详见下图：此外怫楠开，用拱那连翻阚管150"7I;/II1.-J/19、悬挑脚手架首层布置挡脚板，挡脚板做法：20Onlm高，图条的倾角45度，木板外侧布置刷如下图案的挡脚板彩条布。详细做法见下图:挡脚板的做法四、双排落地脚手架的搭设1、脚手架底部立杆选择4000mm和6000mm的两种钢管交错设置。2、在设置第一排连墙件前，脚手架每隔6跨设置一道抛撑，以确保构架稳定和架上操作人员的安全。3、凡有拉接点的位置，拉接点对应的楼板位置，预埋设在梁上中48钢管作为拉接点。4、拉接件和剪刀撑应及时设置，滞后不得超过两步。在顶排连接件之上的架高（以纵向横杆记）不得多于两步，否则应每隔6跨架设一道拉撑。5、杆件端部伸出扣件之处为150mmo6、剪刀撑与大横杆之间要有四道连接，其中钢管搭接接头处一道，中间两道。7、周边脚手架的大横杆必须交圈和立杆拉接固定。8、搭设的脚手架必须横平竖直，整体清晰，图形一致，连接牢固，受荷安全，有安全操作空间，不变形，不摇晃。9、脚手架的小横杆、上下步距交叉设置于立柱的不同侧面，使立柱在受荷时偏心减小。如下图:立杆大横杆10、立杆接长用对接扣件。大小横杆与立杆连接采用直角扣件。剪刀撑与立杆或大横杆连接采用3个旋转扣件。剪刀撑的接长采用旋转扣件，不得用对接扣件，搭接长度1000mm；所有扣件要拧紧，可用力矩扳手实测，要求达到4065NM。过小则扣件容易滑移，过大则会引起扣件的铸铁断裂。11、脚手板铺放时，要铺平铺稳，用8号镀锌铁丝捆紧在小横杆上。在立杆下要铺垫脚手板。横杆铺板严禁出现端头超出支撑横杆250mm以上未做固定的探头板，搭接和对接的搭法如下图。12、在搭设脚手架时，要保证立杆的垂直度和大、小横杆的标高和水平度，使脚手架的步距、横距、纵距始终保持一致。13、在搭设高层脚手架时，同时要做好脚手架的接地工作，接地的地极用40X4的扁钢,要求扁钢的电阻不大于4欧姆,埋入地下150Onlm。，再用40X4扁与钢管脚手架连接引出。14、脚手架外立杆内侧用16号铁线满挂安全网，作业层每步必须挂平网，作业层以下每隔100OOmm设置一道木板防护，外排安全网的细部张挂方法如下（见图）15、在1段、7段、9段边缘有结构+0.OOOm向外扩大，此处1层顶板的外架往上采用槽钢悬挑外架方式，以及在外架落到后浇带处时，同样采用槽钢悬挑外架。详见下图:+ 0,000O五、脚手架的验算5.1落地脚手架的验算落地外架要从T.2m开始搭设到地上六层，总高度为24.35m,总架体总高度计算数按25m。首次悬挑脚手架高度为18.1m,以上每次悬挑槽钢高度为17.5m,悬挑槽钢高度以18.5m为计算值，外围安全网全封闭，用于结构作业时为1层作业(即n=l),用于装修施工时为2层同时作业(即n=2)。所在地区的基本风压值为0.55KNm2.脚手架的设计参数为：立杆纵距Ia=L53m,立杆横距lb=0.9m,横杆步距h=L8m,连墙件为2步3跨设置，脚手板为50mm厚跳板。其它设计参数：立杆截面积A=489mm2,立杆的截面抵抗矩为W=(5.08X103)mm3,立杆回转半径i=15.8mm,挡风面积An=L8×1.0=1.8m2,相应的迎风面积Aw=L8×18=2.96m2,钢材的抗压强度设计值fc=O.205KNm2;连墙件的横距lw=5.4m,连墙杆的竖距hw=3.6m。1、荷载计算1)恒载的标准值GKG=Hi(gk1+gk3)+n1lagk2查表得gk=O.1904、gk2=0.0922gk3=0.3459用于结构施工：G=25×(0.1904+0.0922)+1.8×0.3459=7.4IKN用于装修施工：G=25×(0.1904+0.0922)+2X1.8X0.3459=8.03KN2)活载标准值QKQ=11laqk查表得用于结构施工：qk=1.35KNm2用于装修施工：qk=0.9KNm2结构施工Qk=1.8×1.35=2.43KN装修施工Q=2×1.8×0.9=3.24KN3)风荷载标准值WKWk=laWkW=O.7UsUzwo=AnAw=0.608查表得Us=LO=0.608Uz=1.72W=0.7X0.608×1.72×0.55=0.403KNZm22、脚手架的整体稳定验算1)材料的附加强度分项系数取m=1.56072)计算轴心设计值NN=1.2(G+Q)验算底部截面：用于结构施工：N=1.2(7.41+2.43)=11.808KN用于装修施工：N=1.2(8.03+3.24)=13.524KN3)计算风荷载弯矩MWMw=0.12Wh2验算底部截面：Mw=O.12X0.403X0.92=0.039KN4)确定稳定系数3查表的U=1.50=uhi=1.50×0.9/0.0158=85.4查表得=0.6925)验算稳定N/(A)+MwWfc(0.9m)将数值带入上式得：结构和装修施工时N/(MjA)+MwW0.146KNZm25.2悬挑水平支架抗弯强度验算1>1)荷载计算按照搭设4层脚手架作业层施工的最大荷载值，立杆是560道，横杆19320道，跳板3层共18.9吨，脚手架所有钢管、扣件、跳板、安全网总重的134.44吨，所以每根单立杆的恒载取2.6kN,活荷载根据JGJ1302001规定取5kNm2.则施工荷载=IaIbX5=(1.6X0.9)×5=7.2kN,7.2÷2=3.6kN荷载N=1.2×2.6÷1.4×3.6=8.16kN计算简图3)抗弯验算最大弯矩Mmax=Fab2(3-bl)212=8.16×0.402X0.9(3-0.4.0/1.2)/2X1.22=0.84kNm0=MmaxymaxZIy查表得:Iy=53.2×104mm4,ymax=70mm。=0.84×1000×1000×70/(53.2×104)110.5Nmm2<215Nmm2满足要求4)A点的抗剪验算A点反力R=11N16=11X8.16/16=5.6IkNT=RA=5.61X1000/2131=2.6N=0.8×=0.8×215=172Nmm2T=2.6Nmm2<=172Nmm2满足要求2、悬挑斜拉钢丝绳的抗拉强度验算O O计算简图(如右图)抗拉强度验算(取钢丝绳斜拉最小角度验算)F×l.16(力矩)=N×0.4+N(0.4+0.9)F=8.16×0.4+8.16(0.4+0.9)/1.16F=11.96KN选用156x37,公称抗拉强度1500Nm的钢丝绳.查表得:钢撕破断拉力总和Fg=132.0KN,换算系数=O.82安全系数K=6N=FgK=18.04KN>11.96KN满足要求3、稳定性验算计算高度取8X2.9=23.2m,施工荷载取3个作业层1)恒载标准值GK=Hi(gkl+gk3)+nllagk2查表得：gk1=0.1058,gk2=0.3587,gk3=0.0728,n1=3,Ia=1.6mHi=23.2mGk=23.2(0.1058+0.0728)+3×1.6×0.3587=5.86kN2)施工荷载标准值：Qk=nIlaqknl=3,Ia=1.6m,查表得：qk=1.24Qk=3×1.6×1.24=5.95kN3)风荷载标准值：Wk=IaWkwk=0.7suZWO=0.724,Ia=1.6m,us=l×=0.724,w0=0.35,Hz=3.74wk=0.7X0.724×3.74×0.35=0.6634Wk=1.6×0.724×0.6634=0.76854)脚手架整体稳定性验算：(1)确定材料强度附加分项系数YM因组合风荷载，取Ym=L5607(2)轴心力设计值N=1.2(NGK+NQK)=1.2(GK+QK)=1.2(5.86+5.95)=11.81kN(3)风荷载弯矩MWMw=0.12qwkh2=0.12×WkX1.82=0.12×0.7685×3.04=0.2084kN(4)确定稳定系数查表得：U=1.43=hi=1.43×1.8÷0.1058=163查表得：=0.265(5)稳定验算0.9(N7A)+MwWfcmN,=11.81kN,Mw=0.2084KN-m,W=5×103mm3,=0.265,A=4.89×102mm2fC=0.2051Knmm2,M=1.5607代入数值0.9(N7A)+MwW=0.0911fcm=0.13140.091K0.1314满足稳定性要求.4、大横杆的抗弯强度计算（按三跨连续梁计算）荷载计算脚手板自重：3（三跨）×1.6m（纵距）×0.9m（脚手架宽度）><0.（）5m（脚手板厚度）X594kgm3（脚手板密度）=128.3kg=1.283kN施工荷载：1.984kN984+1.238=3.267kN2）计算简图3.267kN3.267kN3.267kN3)弯矩计算M=系数XFL边跨：查表得：系数二0.175M=O.!75×3.267×1.6=0.9148kNm支座：查表得：系数=0.150M=-0.150×3.267×1.6=-0.7840kNm4)应力计算=MmaxymaxIy=0.9148×1000×lOOO×24(12.19×104)=180Nmm2180Nmm2<215Nmm2大横杆的抗弯强度满足要求5、扣件抗滑计算RRC按规范要求取扣件的抗滑设计值为8kN纵向、横向水平杆传递给立杆的竖向作用力设计值（前面已经计算）：6.79kN6.79kN<8kN扣件抗滑能力满足要求。6、连墙件的强度计算轴向力设计值NL=Nlw÷NON1w=1.4WK×AwNO对双排脚手架取5kNWk=0.7685,Aw=27（连墙件覆盖面积）X0.089（挡风系数）=2.403NL=1.4×0.7685×2.403+5=7.5855kN钢管的抗压和抗拉强度计算。=NLA=7.5855×10002482-（48-3.5）2=7.46Nmm27.46Nmm2<215Nmm2同时7.5855kN（轴向力设计值）<8.00kN（扣件抗滑力）从上计算可看出连墙件的薄弱点在扣件与钢管的连接处，只要扣件的抗滑力能满足设计要求，则连墙件整体也满足要求。所以每根连墙件加扣一个扣件以增大安全储备。六、使用要求1、作业层架面上实用的施工荷载（人员、材料、和机具重量）不得超过3kNm2,砂浆和容器总重不得大于L5KN,施工设备单重不得大于1KN,使用人力在架上搬运和安装的构件的自重不得大于2.5KN,2、架面不准堆放材料，不得影响施工操作和人员通行。严禁上架人员在架面上奔跑、退行。3、在作业中禁止随意拆除脚手架主接点处的纵、横向水平杆，纵、横向扫地杆和连墙件，确因操作需要临时拆除时，必须经过主管人员同意，采取相应弥补措施，并在作业完毕后及时恢复。4、工人在架上作业中，要注意自我安全保护和他人的安全，避免发生碰撞、闪失和落物，严禁在架上嬉戏打闹和坐在横杆上的不安全处休息。5、严禁攀援脚手架上下。6、不得在脚手架上进行电、气焊作业。7、在每步架作业完毕后，必须将架上剩余材料物品清理干净。每日收工前应清理架面上的垃圾，在作业期间，应及时清理落入安全网内的材料、物品、垃圾。在任何情况下，严禁自架上向下抛掷材料物品和倾倒垃圾。8、在使用过程安全网必须保持干净，如有混凝土污染、破损的必须及时换掉。七、拆卸作业1、拆卸作业按搭设作业相反的程序进行，但要注意以下几点：1）连墙件待其上部杆件拆除完毕后才能松开拆除（伸上来的立杆除外）。2）松开扣件的杆件应随即拆除，不得松挂在架上。2、拆除长杆件时应两人协同作业，以避免单人作业出现闪失。3、拆下的杆件应运至地面，不得向下抛掷。4、当有六级及六级以上大风和雾、雪时应停止脚手架搭设与拆除作业。八、安全要求1、在以下情况必须验收检查后方可使用：D搭设完毕；2）连续使用达到6个月；3）在施工中途停止使用超过15天，在重新使用之前；4）在遭受暴风雨，大雪，地震等强力因素作用之后；5）在使用过程中发现有显著的变形、沉降、拆除杆件和拉接以及其它安全隐患等情况时。2、搭设脚手架人员必须持证上岗。3、不得将模板支架、揽风绳、泵送混凝土和砂浆的输送管等固定在脚手架上，严禁悬挂起重设备。4、搭拆脚手架时，地面应设围栏警戒标志，并派专人看守，严禁非操作人员入内。5、不得用旋转扣件替换直角扣。
