XXX市文化艺术中心歌剧院工程施工组织设计.docx

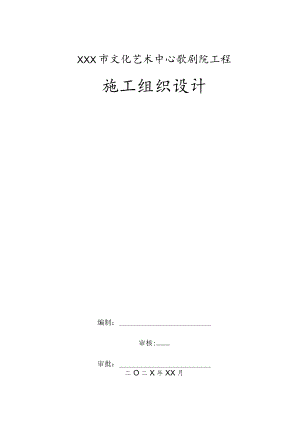

XXX市文化艺术中心歌剧院工程施工组织设计编制：审核:=审批：二O二X年XX月3、轻质隔墙内电线管施工634、吊顶内配管及明配电线导管安装636.4.4桥架安装651、概况652、桥架安装65b、桥架支架制作、安装66水平桥架安装67竖井内桥架安装68配电间、电气间内桥架安装68桥架支架及桥架接地681、概况712、导线敷设的工艺流程如下：716.4.7电缆敷设721、概况722、电缆敷设72电缆排列固定73电缆标识731、概况732、室内灯具安装74a、灯具定货746.4.9开关、插座安装746.4.10防雷及接地工程施工741、避雷引下线743、建筑物等电位联结756.4.11动力、照明系统调试751、调试的组织与准备756. 5弱电系统安装772 .各类配线部件安装要求如下：783 .机柜、机架的接地786. 6消防工程793、自动喷水灭火系统：794 .大空间智能性主动喷水灭火系统80661.2消火栓系统安装801、管道的连接及安装：802、消火栓及支管安装803、消火栓配件安装814、消防水泵、高位水箱和水泵结合器安装81(4)泵地脚螺栓和垫铁安设：81(5)水泵安装找正、找平81(6)配水管路安装82(7)水泵试运行825、分层或分区系统试压836、管道冲洗837、系统调试836.6.1.3自动喷水灭火系统安装831、施工前检查工作832、施工工艺843、地下室喷淋施工846. 6.1.4大空间智能性主动喷水灭火系统841、系统特点：84(4)系统控制简单，节省人力物力，无需专业人员昼夜值班。842、消防水炮安装如下图所示：856.6.1.5室内消火栓箱安装856.6.1.6消防水炮安装853.由于密封失效造成渗漏时，可更换。形橡胶圈密封。856,每半年定期按上述操作过程对转动部位进行清洗，并加润滑脂。866.6.1.7消防水系统管道试压、冲洗866.6.1.8消防给水调试方案866.7电梯、舞台机械、舞台灯光及音响863、资金控制：严格按合同支付工程款，杜绝工程款付超情况发生。876.8 人防工程876.9 市政工程876.10 其他工程876.11 季节性施工876.12 "四新''应用886.13 计算机管理应用887.各项管理及保证措施887.1 质量保证措施886、运输过程中应注意防止破坏各种饰面。967.2 .8.4各专业成品保护措施961、给排水安装工程成品保护措施962、电气安装工程成品保护措施973、暖通安装工程成品保护措施977.3 技术保证措施987.4 工期保证措施991、施工进度计划说明992、施工进度准备工作计划993、工期保证措施997.5 降低成本措施100安全、消防保证措施1001.高空、深沟、多层交叉作业多、量大。1001.认真执行建筑工程施工安全防护技术的各项规定；1013,设备安装前制定详尽的施工吊装方案，做好安全措施；1015.交叉作业，必须设置安全网或其他隔离措施；1017.5.1.3各施工阶段安全控制要点1027.5.2.1 方针目标1037.5.2.2 组织管理1037.5.2.3 工作制度1047.5.2.4 现场消防设备布设1047.5.2.5 环境保护措施1043、现场油漆、油料的储存、使用、保管由专人负责，防止污染。105施工与Cl1051.工完场清制度1052.文明施工检查制度105（12）节约用水用电，消除长明灯和长流水。1068主要经济技术指标1068.1 工期指标1068.2 劳动生产率指标10641万/人*月1068.3 分部优良率指标1068.4 降低成本指标1068.5 主要分部（分项）工程量106.编制依据1.l编制依据业主提供的施工图纸及说明、合同文件；对现场和周边的踏勘情况；国家行业及地方现行的相关法规、规范、规程及验评标准;XXX省市有关现场安全、文明施工的各种规定；设计单位指定的各类标准、规范、规程；XXX艺术中心项目总体施工组织设计。1.2经有关部门审批的有效施工图有效施工图列表表1.2施工图编号出图日期批准部门批准日期歌剧院水施126202x.11XXX建筑设计有限公司202x.12音乐厅水施1-21202x.11XXX建筑设计有限公司202x.12能源中心水施17202x.11XXX建筑设计有限公司202x.12歌剧院电施IA52202x.11XXX建筑设计有限公司202x.12音乐厅电施152202x.11XXX建筑设计有限公司202x.12能源中心电施139202x.11XXX建筑设计有限公司202x.12歌剧院暖施127202x.11XXX建筑设计有限公司202x.12音乐厅暖施1-25202x.11XXX建筑设计有限公司202x.12歌剧院音乐厅总体暖施110202x.11XXX建筑设计有限公司202x.12L3工程所涉及的主要的法规、规范标准、规程、图集规范、标准、文件一览表表1.3序号类别规范及规程名称编号1国家标准电梯工程施工质量验收规范GB50310-20022建筑给水排水及采暖工程施工质量验收规范GB50242-20023通风与空调工程质量验收规范GB50243-20024建筑电气安装工程施工质量验收规范GB50303-20025电梯制造与安装安全规范GB7588-876建筑与建筑群综合布线系统工程验收规范GB50312-20027接地装置安装03D501-48建筑物防雷设施安装99D501-49利用建筑物金属体做防雷及接地装置安装03D501-310等电位联结安装02D501-211常用电机控制电路图D303-2-312双电源转换装置设计图集04CD0113常用低压配电设备灯具安装D702-1-314封闭式母线及桥架安装D701-1-315电缆敷设D101-1-716室内线管安装D301-1-217钢导管配线安装03D30118硬塑料管配线安装98D46719智能建筑设计标准GB/T50134-20020有线电视系统工程技术规范GB50200-9421民用闭路电视监视电视系统技术规范GB50198-9422火灾自动报警系统施工及验收规范GB50166-9223给水排水管道工程施工及验收规范GB50268-9724电气装置安装工程接地装置施工及验收规范GB50169-9225电气装置安装工程盘柜及二次回路接线施工及验收规范GB50171-9226电气装置安装工程低压电器施工及验收规范GB50254-9627压缩机、风机、泵安装工程施工及验收规范GB50275-9828电气装置安装工程电气设备交接试验标准GB50150-9129建设工程项目管理规范GB/T50326-20030防盗报警控制器设计规范GB4717-8431安全防范工程程序与要求GA/T75-9432建筑工程施工现场供电安全规范GB50194-9333国家标准建设工程文件归档整理规范GB/T50328-20034建设工程工程量清单计价规范GB50500-200335行业标准建筑工程冬期施工规程JGJ104-9736建筑机械使用安全技术规程JGJ33-200137施工现场临时用电安全技术规范JGJ46-202x38建筑施工安全检查标准JGJ59-9939建筑施工高处作业安全技术规范JGJ80-9140工程网络计划技术规程JGJ/T121-9941玻镁风管JC/T646-200642安全防范工程程序与要求GA/T75-9443建筑排水硬聚氯乙烯管道工程技术规程CJJ/T2-9844协会标准建筑排水用硬聚氯乙烯螺旋管道工程技术规程CECS94：200245建筑给水用硬聚氯乙烯管道工程设计、施工及验收规程CECS41：9246建筑物综合防雷及接地系统设计安装L04D50247建筑装饰装修工程施工工艺标准ZJQ00-SG-001-200348电梯工程施工工艺标准ZJQ00-SG-004-200349KBO系列控制与保护开关电器二次控制电路选用图集KBO-CC50建筑电气工程施工工艺标准ZJQ00-SG-006-200351给排水与采暖工程施工工艺标准ZJQ00-SG-010-200352通风空调工程施工工艺标准Zjqoo-SG-OII-20031.4企业IS09000体系标准文件企业标准文件一览表表1.4标准文件名称文件编号颁布单位实施日期管理手册（合计本）ZJS.MS101103202xXXX202x年7月1日三位一体程序文件（合计本）ZJS.MS201225-202xXXX202x年7月1日2.工程概述2.1 工程建设概况工程建设概况一览表表2.1工程名称XXX市歌剧院(歌剧院、音乐厅)工程工程地址XXX市人民广场南侧建设单位XXX市市政工程建设处监理单位XXX工程管理有限公司设计单位XXX建筑设计有限公司总包单位XXX建设工程股份有限公司质量监督部门XXX市质检站合同工期2.5年(合同范围内)总建筑面积72084m2合同总额10亿层数/层高4/59.3m安装合同额2.5亿工程主要功能或用途及安装合同范围地下设备机房、商业用房地上剧场及配套功能用房机电安装施工内容包括：给排水、通风与空调、建筑电气、智能建筑、电梯、舞台机械、舞台灯光及音响等。2.2工程设备安装概况设备安装概况一览表表2.2给水给水系统生活给水系统由室外市政给水管网直接供水。供水方式为下供上给式，设计秒流量为8.43LSO本工程给水入口压力要求不小于0.35MPa.歌剧院部分采用叠压供水。热水系统采用分散供水，其在需要用热水部位设置热水器进行供热。直饮水系统无Uhlxfl水污水污、废水采用合流制。室内士0.000以上部分污废水重力自流排入室外污水管，地上部分及地下室污废水排入集水井，由集水井内的潜水排污泵提升至室外。污水经化粪池处理后，排入市政污水管。重力排水管材采用HDPE静音管，压力排水管材采用无缝钢管。雨水采用大屋面虹吸雨水排水系统。管材选用HDPE管，连接方式为热熔连接。中水无强电高压高压部分由XXX供电部门负责设计，拟从组团IOKV开闭所引来。在地下一层设计三个低压配电室，低压配电室设计干式变压器、高、低压配电柜等完成本大楼供电。低压本设计负责低压开关柜出线开关以下部分，要求二级负荷供电分别接自两路不同高压电源变压器的低压侧。楼内干线采用WDZ(N)-YJ(F)E交联聚乙烯电缆供电。消防用电为二级负荷。其他负荷为三级。照明每层照明配电箱按防火分区和功能分区及建设单位计费要求设置。光源应以绿色节能光源为主。火灾时消防控制室可控制应急照明应急疏散指示灯。接地按二类防雷建筑设计，并设置总等电位和局部等电位联结。弱电电视本设计只作干线设计及管路预埋设计，干线采用电缆桥架敷设，引至各层各弱电井弱电综合箱，末端由专业分包深化。电话本设计只作干线设计及管路预埋设计，干线采用电缆桥架敷设，引至各层各弱电井弱电综合箱，末端由专业分包深化。综合布线安全监控本系统主机设备位于一层监控机房。一层各出入口、各层楼梯口、电梯厅、电梯轿箱等处设置摄像机，要求图像质量不低于四级。楼宇自控控制内容包括：中央冷站、空调机组、新风换气机组、排烟排气双速风机的排气控制、补风机平时补风控制、生活水泵、换热机组等通风空调空调水系统空调冷源由位于能源中心地下室的制冷机组供给，机房内设置2台离心式冷水机组（2650kW）,1台螺杆式冷水机组（1300KW）。冷水供回水温度为612C,冷却水温度为3237。空调循环水采用复式泵系统，一次泵用定流量水泵，二次泵采用变频变流量泵。内区化妆间、地方会议室采用冷、热水四管制系统，其他房间（如办公室、剧场等）均为二管制系统。空调水系统部分为同程设置，部分异程设置，系统补水为软化水。水系统水平垂直均采用异程式。空调风系统空调设计以竖向分层、横向按防火分区设置空调系统为原则，同时根据建筑使用功能，本工程主要采用全空气空调系统，各空调房间均利用吊顶全热式新风换气机提供新鲜空气，过渡季节全新风运行；部分小房间采用风机盘管加吊顶全热式新风换气机系统。歌剧院、音乐厅的观众厅的池座和楼座设置二次回风空调系统,气流组织采用座椅送风方式，侧后部回风。防排烟、送排风系统地下室各设备用房设置机械送排风系统。歌剧院4个无窗封闭楼梯间均设置正压送风系统。靠外墙楼梯间均采用自然排烟。歌剧院地下室员工餐厅设置机械排烟系统，空调系统兼消防补风。歌剧院、音乐厅的观众厅和黑箱剧场设置机械排烟系统。歌剧院观众厅空调系统兼消防补风系统。舞台采用机械排烟，舞台为封闭房间设置消防补风。音乐厅设置二台排烟风机，单独设置一台补风风机。歌剧院地下室舞台台仓设置2套机械排烟系统，另设消防补风风机一台。音乐厅地下室舞台台仓设置1套机械排烟系统，与地下室前厅合用一套系统，另设消防补风风机一台。中庭采用机械排烟。歌剧院、音乐厅前厅设置机械排烟系统，风机位于屋面。歌剧院和音乐厅内走道及地上无窗面积大于300平方房间（如临时售票处）设置机械排烟系统。地上封闭房间设置机械补风系统。采暖供热系统空调热源城市热网提供的0.4MPa,168oC过热蒸汽，换热机房设置3台汽-水热交换器（1500kW）,冬季向系统提供5060C空调热水。观众入口大厅、高大排练厅等区域设地板热水加热的辅助采暖方式，供回水温度为5040C°消防系统火灾报警系统采用先进的总线制报警系统，联动信号装置主机设于变电所值班室，主要线路均设有带编码的现场控制器。自动喷水灭火系统供水形式为水池-水泵-高位水箱-气压水罐联合供水,火灾初期由基地内的消防水箱-气压水罐为系统供水，后期由基地内的自动喷洒泵供水；舞台设置雨淋、水幕系统；观众厅等大空间设置水炮系统。消火栓系统室内消火栓用水量分别为15L/s、IoL/s、IOLs,火灾延续时间为2h；室外消火栓用水量为30Ls,火灾延续时间为2h。气体灭火系统变配电间、电气机房设置无管网七氟丙烷气体灭火系统。人防系统设易地人防电梯客梯：25台（其中一台客梯兼货运电梯）货梯：2台消防梯：0台自动扶梯：2台舞台机械歌剧院、音乐厅分别设置一套舞台机械系统舞台灯光、音响歌剧院、音乐厅分别设置一套舞台灯光、音响系统2.3现场条件2.3.1现场生产条件项目部在第四、五组团之间搭设了5间库房；后期将在歌剧院、音乐厅地下室安排了两个自行车库、音乐厅的东边车库、预留商铺搭设室内库房作为劳务队施工机械存放及大宗材料堆码区。现场加工区将由总包部根据现场条件统一部署。1.1.2 现场生活条件项目部管理人员及各劳务队工人由总包部统一安排住宿；总包部在项目西北角搭建了活动板房，分别作为宿舍区、食堂区，并成立了民工夜校。1.1.3 周边道路及交通条件项目部位于XXX市奎文区健康东街与北海路交叉口，面临XXX市市政府，处于XXX市主干道路边，交通便利。2.4 工程特点本工程建筑面积为7.2万平方米，层高从4.5m到9.3m不等，工程体量大。结构体系为混凝土框架结构、钢结构、钢网架结构，屋面为金属屋面。本工程要求主体结构创XXX市优质结构工程，竣工工程创国优，并严格按XXX省文明施工的各项规定和我公司Cl战略布置和管理整个施工现场，创建一流的文明施工现场。2.5 安装工程特点2.5.1 工程特点2. 3.1.1声学、光学要求高2.3. 本工程为歌剧院、音乐厅，对声学和光学的要求高，机电安装工程设备选择、管线及设备施工必须满足声学、光学的要求，施工控制要求高。2.4. 1.1工程量大，施工任务量大2.3. XXX市歌剧院、音乐厅及能源中心，歌剧院建筑面积39984m2,音乐厅建筑面积32100m2,其中地下部分建筑面积14620m2;地上四层，地下一层，总建筑高度43.5m；专业系统涵盖给排水、通风与空调、建筑电气、智能建筑、电梯、舞台机械及灯光音响系统，施工体量大。2.4. 1.2工程复杂，子系统多，施工配合工作量大本工程是一座的多功能综合文化设施和艺术广场。安装工程主要特点如下（1）建筑智能化程度高，管线多，技术协调管理难度较大；（2）本工程系统复杂，设备种类繁多，协调工作量大；（3）质量标准要求高：本工程要求创省优奖，质量标准要求高；（4）施工环保要求高：该工程地处开发区，XXX市政府附近，周边环境优美，对工程污废水、生活垃圾处理，施工噪声控制要求严格，施工环保任务重，标准高。2.3.1,3管线综合布置复杂系统庞大，造型独特，结构标高变化非常大，弧形部位多，众多的设备集中分布于建筑物吊顶内，造成管线综合布置复杂。2.3.1.4安全、防灾要求高安装工程对用电安全和防灾要求高。接地、防雷、防火指示工作量大、要求高。2.3.1.5工程工期紧本工程202x年05月19日开工，计划202x年03月21日竣工。机电安装工程实际有效施工时间约1年，主管线施工有效时间约半年，施工工期紧张。2.3.2工程重点、难点和解决措施基于我们对安装工程设计图纸、技术规范文件的仔细研究，工程特点和其它关于本安装工程相关信息的了解和分析，我们找出了安装工程施工中可能出现的难点和相应的将要采取的应对措施（见下表）。工程中难点分析及措施表表2.3序号施工难点解决措施1涉及搞要求的舞台机械、舞台灯光音响系统，与土建、装饰装修的配合、施工管理难度大成立舞台机械、舞台灯光音响管理小组，并要求厂家配备齐全的管理人员，及时解决各种技术、施工等难题2系统主管道、变配电设备、空调设备及管道外型尺寸大、重量重，运输、安装难度大根据设备、管道尺寸、重量，仔细研究，精心编制专项设备运输及吊装方案、管道安装方案3专业系统多、综合管线复杂、装饰要求高，深化设计及综合管线平衡排布难度大成立专门的深化设计小组，充分利用CAD、BIM软件、3Dmax等软件，对系统及管线综合排布进行优化，以满足功能及观感要求4涉及强电、楼宇、消防电、消防水、气体灭火、排烟、空调水、空调风等调试量多且相互需要相互配合成立联合调试工作组，各专业人员组成，统一组织协调，指派资深专业工程师现场指导；联系业主现场工程师、监理工程师；并配置需要的实验仪器设备；调试前编制详细的调试方案和计划，报现场监理工程师审批后实施。按预先制定的调试方案和计划完成全部工作内容。并提前与其他分包单位和独立分包单位联系明确各自职责；各子系统的前端设备点多、分布广，通过分阶段组织调试以达到最终的功能完善；联系业主现场工程师设备生产厂商以明确试验要求和设备的相关技术参数。5给排水、空调水、桥架、消防喷淋、通风排烟等各管道在走廊布置密集，管道须合理美观布置，房间内部设备、管线较多在施工前绘制管线布置综合平面图、剖面图制定每个管线的平面位置及标高，根据这些位置设计相应的联合支架，同一楼层的支架统一刷同种颜色的面漆。空调机房、冷热站、消防泵房、电气间等设备间的设备多、管线复杂结合现场实际，在平面图上将各设备进行重新定位，优化设备、管线平面布置，绘制各剖面布置图，确保图纸就是产品。歌剧院、音乐厅屋面均为钢梁架结构，安装专业支架难以安装在屋面钢梁施工完成后，根据现场情况，就安装专业钢梁下支架单独编制专项施工方案，并报业主审批，尽量将各专业管道集中布置，充分利用支架内空间。3.施工部署1.1.1 目标本工程已列入我公司的重点工程。项目经理部将按照合同承诺以及IS09001质量管理体系、ISOI4001环境管理体系、OHSMSI8000职业健康安全管理体系对本工程施工进行全过程控制，并对工程实施目标管理。3.1.1 质量目标本工程的质量目标是确保省优（泰山杯），争创国优奖，确保配合项目完成整体创优目标。3.1.2 工期目标总合同工期660天，竣工日期为202x年03月21日。为满足总工期时间，各分部、分项及重要节点工期满足如下要求序号节点名称完成时间备注1生活给水通水202x.08.102通电202x.11.103舞台机械、灯光及音响专项验收202x.11.304消防检测202x.11.125消防综合验收202x.11.30备注：因变配电系统未甲方指定分包，为保证正常通电，变配电系统必须在202x年8月1日前施工完成并通过验收。3.1.3 安全目标杜绝重大人身因工死亡事故；杜绝重大机械设备事故；杜绝重大火灾事故；年负轻伤频率小于1.5%。3.1.4 明施工目标创XXX省“文明施工示范工地”工地。3.1.5 成本目标积极协助业主，在图纸会审、深化设计和施工进行过程中提出合理化建议，科学地编制施工方案和作业计划，减少定额外消耗，为业主最大限度地节约投资。1.1.2 经理部组织机构根据项目情况欲配备管理人员21名，组织机构见附图1,人员岗位分工见下表：XXX文化艺术中心安装项目岗位编制说明书表3.2序号岗位人数基本职责1安装项目经理1项目全面管理2安装项目生产经理1项目生产、技术、安全总管理3安装项目商务负责人1项目商务管理4安装项目材料负责人1负责项目物资采购、现场管理5电气专业负责人1负责项目电气专业管理6给排水专业负责人1负责项目给排水专业管理7暖通专业负责人1负责项目暖通专业管理8专业分包负责人1负责项目自行专业分包管理9给排水工长2负责给排水的具体施工10暖通工长2负责暖通的具体施工11电气工2负责电气的具体施工12材料采购员1负责材料的采购管理13材料库管员1负责现场的物资管理14安全员1负责项目的日常安全管理3.3任务划分及总、分包管理331总包合同范围内自行组织施工范围按照施工合同要求，本工程我公司的施工范围为：施工图预算范围内的全部工程。1.1.3 业主自行组织施工范围无1.1.4 合同范围内业主制定的分包工程高低压变配电设备、高压线路1.1.5 总包范围内的我方自行双包工程舞台机械、舞台灯光音响、智能化、火灾报警、电梯、风管、保温、虹吸雨水等专业性强的专业内容。335按土建要求，需我方对机电安装实施总承包管理的分包工程范围无3.3.6 总分包管理针对项目总包方管理人员比较少，协调工作量比较大，分包专业较多、较复杂，总包方管理人员对专业知识了解不多等情况，项目结合分公司专业分包管理办法，试行以下流程及现场管理办法：1、 招议标流程2、 现场管理（1）分包单位人员管理：专业分包单位项目管理组织机构一般应有：项目经理、技术负责人、专业工长、质检员、安全员、材料员。进场后提交组织机构图，及相关管理人员的资质证件复印件（加盖专业分包单位公章）；施工作业人员花名册及身份证复印件；特种工人操作证复印件等总包方要求的各类证明文件。（见附件4）（2）合同管理：分包合同由项目部代表公司履约，按照分包合同的规定执行各项管理工作。分包合同签订后7天内由经营管理部对分公司领导、分公司各部门和项目部进行分包合同书面交底。区域经理部由区域商务部对项目交底。若分包工程结算价款超出合同价（含暂定价）10%以上（含10%）,超出合同价的部分按重大合同价款变更处理。项目经理部需及时将变更情况报送经营管理部（项目部先报送区域商务部，由区域商务部审核后提交分公司经营管理部），并附业主签证等相关文件。同时项目经理部应组织与分包单位签订补充合同文件。（3）项目现场管理a、分包单位入场后工作：项目部应组织相关人员对分包单位人员进行入场教育及技术、质量、安全交底等工作并做好书面记录，同时做好分包单位营业执照、资质证书、安全生产许可证、现场人员花名册等公司要求文件的收集归档工作；b、人员配备：分包单位施工现场最少配备两名管理人员及一名资料员，分任以下职务：项目经理、技术负责人、专业工长、质检员、安全员、材料员。c、图纸深化设计:进场后专业分包单位进行对图纸进行深化设计（见附件6）,并在施工前一星期内完成深化设计相关的设计院签字手续，形成正式的施工图。消防专业同时完成消防图审等事宜；d、预算：深化图纸确认后，在第一次结算周期前，双方根据图纸编制预算。项目部在对预算书进行分析后将预算书报送分公司经营管理部存档。（见附件3）e、技术文件：在分包各项施工前，分包单位必须编制、报送施工方案及技术交底到项目部审核，经总包方批准后，由项目报送监理、甲方等相关单位，审批后由分包单位留存；f、例会：分包单位必须按时参加项目部例会。会议讨论确定方案、进度、质量、安全等方面的问题，形成会议纪要、存档；（见附件5）g函件管理：分包双方沟通以正式书面函件确认生效。函件编号暂定为YSZX-AZ-D-Y编号。（见附件5）h、各项检查：日常质量、安全随项目每周检查同步进行，单独由总包方管理人员进行记录、存档;检查相关问题由总包管理人员开具罚单，每月结算中扣除；i、日常进度管理：总包单位将项目部最新进度计划发至分包方，每月例会确定周进度计划，未完成根据合同条款进行处理；j、竣工资料：由分包单位按照总包单位要求完成，并协助总包单位进行移交；k、竣工验收：按照建设单位及项目部总体要求，由分包单位完成相关政府部门的验收工作。项目现场总包管理人员主要以协调、监管质量、安全、进度为主。3.4 施工流水段的划分及施工工艺流程3.4.1 施工流水段的划分本工程在施工上分为三个部分：歌剧院、音乐厅、能源中心；流水作业分为：歌剧院、音乐厅地下室一一音乐厅车库及一至四层、歌剧院一至四层一一能源中心3.4.2 施工工艺流程电气专业施工工艺流程见6.4.2给排水专业施工工艺流程给水系统安装：暖通空调专业施工工艺流程:3.5 施工准备3.5.1 施工技术准备3.5.1.1施工图设计技术交底及图纸会审开工前，项目部技术负责人组织现场施工管理人员和技术人员看图，提出施工图中的表达不清、错误之处或设计存在的问题。由建设单位组织设计单位、施工单位和监理单位及时组织图纸会审，并形成书面会审记录，提交各责任单位签字盖章后作为图纸变更的一部分存档。3.5.1.2 施工图深化设计针对工程的各分部分项工程，制定出细化施工图深化设计，包括地下室管线深化、机房、防雷接地等施工方案等。3.5.1.3 图纸、规范、标准、图集等准备本工程所需的规范、标准、图集等技术资料并确定其是否有效。3.5.1.4设备及器具主要测量设备表表3.5.141序号设备名称规格/型号单位数量1游标卡尺0.02mm0-30032接地测试仪METREL个13接地测试仪CMARTEC2124个14绝缘表ZC-8个25漏电保护测量仪5406（日本）个16钳形万用表A901个27接地测试仪METREL个18钳形万用表A901个19水准仪索佳台410压力表量程2.0MPa个311热电偶温湿度计CENTER-301,±1个112风速仪AVO.1,误差±3%个1主要办公设备表表3.5.142序号设备名称规格/型号单位数量1文件柜个62传真机FAX-2820台13办公桌套204皮沙发个15电脑台206茶几个17空调Kfr-32gw58adZa68电油汀永生Za49打印机1020台310数码相机A650IS台111扫描仪BENQ5560台112电话科信部13.5.1.5需进行测量的分部分项工程的基准交底、复测及验收的部分进场后，即着手对现场实况进行交接准备：1、对现场找准土建的基准点，再根据基准点确定图纸中不同标高的位置，做到准确无误。2、土建建筑地面完成后，确认土建所定Im线准确无误。3. 5.1.6技术工作计划深化设计计划表表3.5.1.6-1序号深化设计内容完成日期责任人1歌剧院、音乐厅地下室综合布管202x.4.20XXX、XXX、XXX2歌剧院、音乐厅一层综合布管202x.4.20XXX、XXX、XXX3歌剧院、音乐厅二层综合布管202x.4.20XXX、XXX、XXX4歌剧院、音乐厅三层综合布管202x.5.20XXX、XXX、XXX5歌剧院、音乐厅四层综合布管202x.5.20XXX、XXX、XXX6舞台机械系统深化202x.6.1专业厂家7舞台灯光、音响系统深化202x.6.1专业厂家8能源中心各功能机房深化202x.6.10XXX、XXX、XXX9能源中心综合布管202x.6.10XXX、XXX、XXX建筑设备安装工程调试、检测及外部检则验收计划表3.5.1.6-2序号试验、测试内容试验、测试部位或系统试验、测试时间仪器、仪表型号检测单位1分区水压试验生活冷热水系统、消防水系统、空调水各分区管线完成后压力表：量程2.0MPa项目自检2系统水压试压生活冷热水系统、消防水系统、空调水各系统管线完成后压力表：量程2.0MPa项目自检3灌水、通球试验排水系统排水管线完成以后项目自检4漏光试验各风管系统各系统风管安装完成后100W灯泡项目自检5温、湿度、风量测试柜式空调机组机组及风管完成后热电偶温湿度计项目自检6接地电阻测试地下室高低压变电所内202x.ll接地测试仪METREL项目自检7等电位联结测试各卫生间、弱电机房、电气设备房、机房、配电间202x.l0接地测试仪CMARTEC2124项目自检8电气绝缘测试电气照明、电气动力系统、供电干线系统202x.9绝缘表ZC-8项目自检9漏电保护器检测地下室至四层插座202x.9漏电保护测量仪5406（日本）项目自检10异步电动机试验各空调设备、泵类设备202x.l0钳形万用表A901项目自检11接地装置调试接地装置系统202x.ll接地测试仪METREL项目自检12电气照明（动力）全负荷试运行调试供电干线、电气照明、动力系统202x.l2钳形万用表A901项目自检13电梯验收人梯、货梯202x.2特检站14消防系统验收消防系统202x.12消防局15竣工验收全部系统202x.3质检站3.5.2现场准备现场施工的生活、生产条件由总包部统一提供。3.521临时供水、供电、供热及临时排水临时供水、供电分别有市政给水管网、市政电网接入；供热由项目部自行解决；临时排水经化粪池处理后排入市政污水管网。3.5.2.2生产设施准备材料库房由总包部统一安排。我部库房位于歌剧院、音乐厅地下室，面积约800m20加工车间设置在各层小房间内。3.5,2.3生活设施准备生活区及现场隔离围墙、临时道路由总包部统一搭设。生活区布置见附图4.3.5.3各种资源准备3 .5.3.1劳动力需用量及进场计划XXX市歌剧院安装工程劳动力计划表表3.5.3.1序号分项工程名称人数进退场时间备注1电气预留预埋10进场：202x.8退场：202x32给排水预留预埋4进场：202x.08退场：202x.l23通风预留预埋4进场：202x.08退场：202x.l24室内给排水系统安装20进场：202x.05主管退场：202x.075虹吸雨水系统安装16进场：202x.06全部退场：202x.076室内消防喷淋系统安装30进场：202x.05全部退场：202x.l27给排水系统调试10进场：202x.06退场：202x.038消防水调试20进场：202x.06退场：202x.029桥架及电管安装40进场：202x.03退场：202x.0710配电箱安装
