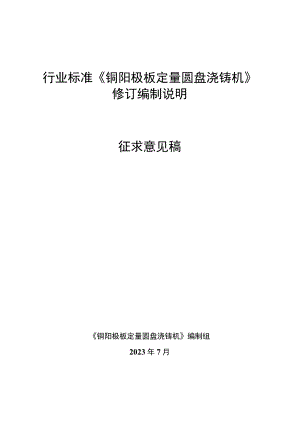

行业标准铜阳极板定量圆盘浇铸机修订编制说明征求意见稿铜阳极板定量圆盘浇铸机编制组2023年7月行业标准铜阳极板定量圆盘浇铸机（征求意见稿）编制说明一、任务来源根据工信部工业和信息化部办公厅关于印发2022年第一批行业标准制修订和外文版项目计划的通知（工信厅科函202294号）文件要求，行业标准铜阳极板定量圆盘浇铸机由全国有色金属标准化技术委员会负责归口，计划编号为2022-0453T-YS,项目计划完成时间为2023年。由江西瑞林装备有限公司牵头起草，中国瑞林工程技术股份有限公司、江西铜业股份有限公司参与起草。本标准是对YS/T18-1991和YS/T19-1991的整合修订。二、立项依据铜阳极板定量圆盘浇铸机是铜阳极板浇铸的专用设备，该设备包括圆盘铸锭机、定量浇注装置、喷淋冷却装置、铸模喷涂系统、预顶起取废板装置、阳极板提取链运机、电气控制系统等，是机械、电气控制为一体的自动化生产线。近30年以来，仅其主要设备圆盘铸锭机的驱动方式已从马耳他驱动发展演变为销齿驱动、外齿轮驱动、内齿轮驱动等驱动方式，定量浇注装置也从固定式浇注发展到移动式浇注，整套设备技术都发生了很大的改变和提高。大量中小型铜冶炼厂使用自动化程度较低的圆盘铸锭机，依靠人工定量浇铸，人工辅助使用简易的机构提取阳极板。一些大型冶炼厂使用自动化程度较高的进口圆盘浇铸机，消耗大量外汇。随着我国新的装备制造技术、伺服控制技术、人工智能技术以及定量称重技术等取得广泛的应用和较大发展，圆盘浇铸机的性能参数得到较大提高。国内、国际上对圆盘浇铸机的市场需求日益增大，特别是速度快、产量高、性能稳定、自动化程度高的圆盘浇铸机。在这样的情况下，进口圆盘浇铸机逐步退出国内市场，国内的圆盘浇铸机厂家快速占领国内市场的同时走向国际，出口至印度、俄罗斯、泰国以及非洲各国等国家。YS.T18-1991铜阳极板圆盘铸锭机技术条件与YS_T19-1991铜阳极板自动定量浇注设备技术条件起草于上个世纪90年代初，是铜阳极板浇铸专用设备中的两个部分，现将其合并、修订和完善，并补充喷淋冷却、铸模喷涂、废阳极板提取及阳极板提取链运机、电气控制系统等部分，以形成一个完整的系统。目的是为了更好的规范该设备技术的研发、设计、制造、安装、维护、使用等各方面行为，对铜阳极板浇铸专用设备技术在实际工作中更具有现实意义和实际价值。三、项目编制组和工作过程3.1 编制组成员单位及其所作工作标准修订计划任务正式下达后，我们立即成立了标准编制组并落实起草任务，确定标准的主要起草人，拟定该标准的工作计划。具体分工为：江西瑞林装备有限公司负责行业信息收集、资料汇总及执笔；中国瑞林工程技术股份有限公司负责补充市场信息和相关标准数据，江西铜业股份有限公司负责提供生产技术参数及试验场地。各企业分工明确，紧密合作，共同完成标准的修订工作，详见表U3.2 主编单位简介江西瑞林装备有限公司是中国瑞林工程技术股份有限公司的全资子公司，也兼具“中国瑞林”的有色冶金高端智能装备的研究中心和产业化推广平台，着力解决产业发展中的关键技术与装备的瓶颈问题。“装备公司”成立于2009年，截至2021年末已有员工140余人，包括全国有色金属行业设计大师1人，江西省赣鄱“555”人才3人，享受政府津贴专家3人，江西省高层次人才4人,省“双千”人才2人，南昌市“百千万”人才2人，有正高级工程师9人，高级工程师23人，硕士学位获得者30余。公司在有色冶炼（特别是铜、锲、铅、锌和钵冶炼）非标设备的研发、成套供货和技术服务等方面取得了显著业绩，研发了电解联动机组、残极洗涤机组吊具、圆盘浇铸机、冶金炉窑（NGL炉、精炼摇炉、顶吹转炉、回转式阳极炉、转炉、回转窑等）、真空蒸发器和净化过滤机等在内的多项高新技术设备，其中7个产品获选江西省重点新产品，阴极剥片机组获选国家重点新产品且获得国家优秀专利奖。公司研制的产品性能优良，注重节能环保及操作维护友好，可提供全生命周期服务。产品覆盖全国20多个省（直辖市、自治区），其中电解钵机组、铜阴极剥片机组、转炉烟罩和铅铸渣机等创新产品已销往包括澳大利亚在内的多个国家。先后获得国家、省部级科技进步奖10余项和专利60余项，其中国际发明专利4项。公司被评定为国家高新技术企业，通过了包括质量（GBT19001-2016>ISO9001:2015）、环境（GB/T24001-2016>ISO14001:2015）和职业健康安全（GBZT28001-2011、OHSAS18001:2007）管理体系认证，并建立了包括NlMS（中国瑞林一体化智能管理信息系统）和SOlidWOrkSEPDM（3D产品数据管理系统）在内的信息化管理系统。公司现有高标准建设的研发中心大楼建筑面积7200余m2,装配制造车间面积为7000余m2,钟焊车间3600余m2,拥有包括大型数控龙门镇铳床在内的众多生产加工及检测设备。3.3 编制单位起草人所作工作3.3.1 标准的主要起草人工作分工如下:表1标准编制组成员及职责序号起草人姓名职责及分工1魏振标准起草负责人，负责标准编制及对外联络2刘文彬负责协调管理、负责对标准文稿进行审稿3邓翼昌标准执笔人，负责标准文稿编制4贺磊负责实际生产数据验证，参与标准指标的讨论与确定5邵晓光负责指标汇总计算及确定，负责标准文稿校稿6李昱明负责实际生产数据验证，参与标准指标的讨论与确定7李刚负责圆盘浇铸机指标参数的统筹收集、分析8黄剑飞负责浇铸机指标参数的统筹收集、分析9欧阳涛负责实际生产数据验证，参与标准指标的讨论与确定10马国亮负责浇铸机设计、安装参数汇总及分析3.3.2标准文本的征求意见标准文本在国内的主要制造和使用单位征求了意见，在此对给予提出宝贵意见和建议的制造和使用单位和个人表示衷心的感谢！制造单位有：（排名部分先后）使用单位有：（排名部分先后）提出宝贵意见和建议的个人有：（排名部分先后）3.4 标准工作过程3.4.1 标准的编制原则和依据3.4.1.1 随着我国社会主义市场经济的建立与完善和对外开放的深入，铜阳极板定量圆盘浇铸机是铜阳极板浇铸的专用设备，其生产能力、性能指标、作业率等各项参数均已达到国际先进水平，且现已逐步走向国际市场，修订标准需满足国内外两个市场的用户需求。3.4.1.2 修订标准应根据我国国情，且结合国外先进设计理念，完善设备自身机械设计及工艺设计等多专业内容，确保铜阳极板定量圆盘浇铸机设备技术达到国际先进水平。如阳极板合格率由90%提高到98%以上，产量由80th提高到IlOtZh以上。3.4.1.3 修订标准应充分考虑生产企业的产品质量和相关单位的意见以及用户的需求，为用户提供满意的产品。3.4.1.4 修订标准应符合现有国家标准及规范。341.5修订后的标准应科学合理、切实可行、具有可操作性。342标准起草阶段2020年11月起草关于对行业标准铜阳极板定量圆盘浇铸机征求意见的函，对行业内铜阳极板定量圆盘浇铸机的设计企业、制造企业及最终用户进行函调，收集企业对标准修订的意见和建议。2021年1-12月、2022年410月组织六批各4人次对部分制造企业和最终用户进行走访调研，听取并收集各单位对铜阳极板定量圆盘浇铸机标准修订的反馈意见。2023年3月15月将铜阳极板定量圆盘浇铸机和铜阳极板定量圆盘浇铸机编制说明书征求意见稿发给江铜的贵溪冶炼厂、大冶有色公司的大冶冶炼厂、白银铜业的白银冶炼厂三家用户单位和中钢集团衡阳机械有限公司、江西华正智能装备有限公司、赣州金环浇铸设备有限公司三家制造单位进行了意见征求。通过调研数据的收集、意见征求和根据国内的市场需求和实际市场情况，结合铜阳极板定量圆盘浇铸机的发展趋势，标准编制组形成了标准征求意见稿及其编制说明。四、标准主要内容的确定一）、前言新增标准的前言内容，主要有三方面的内容：1、本标准化文件的结构和起草规则按照GB/T1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。2、交代了新标准与原标准的修改变动情况，具体如下：本文件代替YS/T18-1991铜阳极板圆盘铸锭机技术条件和YS"19-1991铜阳极板自动定量浇注设备技术条件，与YS/T18-1991和YSZT19-1991相比，除结构调整和编辑性改动外，主要技术变化如下：a）更改了范围中阳极板的重量范围：小阳极板由“150kg180kg”改为“150kgW200kg”，大阳极板由“350kg420kg”修改为“>35Okg500kg”,新增中阳极板“>20Okg350kg”。（见第1章，见YSZT19-1991版第1章）；b）b）删除了型式、基本参数（见YS/T19-1991版第3章）；c）更改了技术要求（见第4章，见YS/T18-1991版第3章和YS/T19-1991版第4章）；d）增加了浇铸机安装时主要设备部件允许的偏差值（见表1）；e）更改了定量浇铸装置中中间包、浇铸包、耐火材料技术要求，删除了中间包、浇铸包附图（见4.3,见YS/T19-1991版4.2）；f）更改了圆盘浇铸机的技术要求，增加了喷淋冷却、铸模喷涂、提取废阳极板提取机、阳极板取板机等辅助设施的要求，删除了圆盘附图（见4.4,见$/丁18-1991版3.3、3.5和3.6）；g）增加了设备联锁、紧急系统和安全装置（见4.5）；h）更改了环境要求中浇铸机的工作环境温度，由“-5+50”修改为“-30+50C”（见4.6.2,见YS/T19-1991版3.2）；i）更改了检验规则的要求（见第6章，见丫5/08-1991版4.5和丫5/09-1991版5.4）：j）增加了设备生产能力检测方法的内容（见附录B）。3、对专利责任回避、标准的归口管理、标准起草单位和主要起草人员、标准的版次一一作了表述，具体内容如下：请注意木文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由全国有色金属标准化技术委员会（SAC/TC243）提出并归口。本文件起草单位：江西瑞林装备有限公司、中国瑞林技术有限股份公司、江西铜业股份有限公司。本文件主要起草人：魏振、刘文彬、邓盟昌、贺磊、邵晓光、李昱明、李刚、黄剑飞本文件及其所代替文件的历次版本发布情况为：1991首次发布为YS首18-1991和YS/T19-1991；本次为第一次修订。二）标准正文内容的确定1、范围的修改根据GBaLl_2020标准化工作导则第1部分：标准化文件的结构和起草规则，本标准第一部分修改后内容如下：将YS_T1891铜阳极板圆盘铸锭机技术条件与YS_T1991铜阳极板自动定量浇注设备技术条件合并、修订和完善，并补充喷淋冷却、铸模喷涂、废板提取及阳极板提取链运机、电气控制系统等部分，以形成一个完整的系统。更改了范围中阳极板的重量适用范围:由150-180kg（以下简称为小极板），350420kg（以下简称为大极板）。修改为适用于阳极板的重量为150kg500kg0其中200kg为小阳极板、200kg350kg为中阳极板、35Okg为大阳极板。（见第1章，见YSZT19-1991版第1章）。修改的理由是大小阳极板重量范围在实际使用过程中都有所变动，其中还有少量企业使用280kg的阳极板，根据目前国内阳极板的使用状况，重新划分了大、中、小阳极板的重量范围。2、规范性引用文件的修改根据GB"1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则，本标准第二部分修改后内容如下：下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GBZ1-2010工业企业设计卫生标准GB/T191-2008包装储运图示标志GB713-202X承压设备用钢板和钢带第2部分：规定温度性能的非合金钢和合金钢GB1497-1985低压电器基本标准GB/T1720-2020漆膜划圈试验GB/T1771-2007色漆和清漆耐中性盐雾性能的测定G3/T3766-2015液压传动系统及其元件的通用规则和安全要求GB/T3797-2016电气控制设备GB/T4879-2016防锈包装技术GB5083生产设备安全卫生设计总则GB/T5226.1-2019机械电气安全机械电气设备第1部分：通用技术条件GB/T6388-1986运输包装收发货标志GB/T7344-2015交流伺服电动机通用技术条件GB/T7935-2005液压元件通用技术条件GB/T8196-2018机械安全防护装置固定式和活动式防护装置设计与制造一般要求GB/T9437-2009耐热铸铁件GBl1291.1-2011工业环境用机器人安全要求第1部分：机器人GB1129L2-2013机器人与机器人装备工业机器人的安全要求第2部分：机器人系统与集成GB/T13306-2016标牌GB/T13384-2008机电产品包装通用技术条件GB/T14982-2008粘土质耐火泥浆GB/T16439-2009交流伺服系统通用技术条件GB/T34188-2017粘土质耐火破GB50211-2004工业炉砌筑工程施工及验收规范GB50231-2017机械设备安装工程施工及验收通用规范GB50236-2011现场设备、工业管道焊接工程施工规范GB/T50387-2017冶金机械液压、润滑和气动设备工程安装验收规范YB/T036.1冶金设备制造通用技术条件产品检验YBT036.2冶金设备制造通用技术条件铸铁件YB/T036.11冶金设备制造通用技术条件焊接件YB/T036.18冶金设备制造通用技术条件装配YB/T036.19冶金设备制造通用技术条件涂装YB/T5009-2011镁质、镁铝质、镁络质耐火泥浆YB/T5011-2014镁铭砖YS/T5419-2013有色金属工业安装工程质量检验评定统一标准具体修改的引用标准有：1 .在安全卫生方面保留了GB5O83生产设备安全卫生设计总则，增加了GBZ1-2010工业企业设计卫生标准和GBfT8196-2018机械安全防护装置固定式和活动式防护装置设计与制造一般要求。2 .耐火材料及砌筑修改标准；1 ）GB2274镁质耐火泥修改：为YBT5009-2011镁质、镁铝质、镁铝质耐火泥浆和YB/T5011-2014镁锦豉。2 ）YB396粘土质耐火泥修改为：GB/T34188-2017粘土质耐火病和GB/T149822008粘土质耐火泥浆。3）砌筑规范GBJ211-1987工业炉砌筑工程施工及验收规范修改为GB50211-2004工业炉砌筑工程施工及验收规范。3 .使用钢材标准GB713和GB9437没有变。但其名称和内容有所不同。4 .制造标准1）原YB3208焊接件通用技术条件和JB/ZQ4000.3焊接件通用技术条件、JB/ZQ4000.5铸件通用技术条件改成YB/T036.11冶金设备制造通用技术条件焊接件和YBT036.2冶金设备制造通用技术条件铸铁件。2）增加了YB/T036.1冶金设备制造通用技术条件产品检验、YB/T036.18冶金设备制造通用技术条件装配、YB/T036.19冶金设备制造通用技术条件涂装标准。3）删除了焊缝尺寸GB985标准。4）增加了涂装油漆的相关标准GB/T1720-2020漆膜划圈试验、GB/T1771-2007色漆和清漆耐中性盐雾性能的测定。5 .对液压技术、机器人和伺服技术1）虽然目前发展趋势提倡冶金设备使用机器人和伺服技术，有去液压化的趋势，但尚有少部分液压设备在使用，故对相关标准GB3766和GB7935给予保留。2）删除了SY1227普通液压油，由液压站供应厂家提供，故此处不做要求。3）为适应机器人和伺服电机、伺服系统的发展趋势。增加了GB11291.1-2011工业环境用机器人安全要求第1部分：机器人、GBl1291.2-2013机器人与机器人装备工业机器人的安全要求第2部分：机器人系统与集成和GBZT16439-2009交流伺服系统通用技术条件。6 .在电气控制部分保留GB1497/985低压电器基本标准和GB/T3797-2016电气控制设备两个标准，增加了GB/T5226.1-2019机械电气安全机械电气设备第1部分：通用技术条件。7 .在设备安装方面增加了相关标准：GB50231-2017机械设备安装工程施工及验收通用规范、GB50236-2011现场设备、工业管道焊接工程施工规范、GB/T50387-2017冶金机械液压、润滑和气动设备工程安装验收规范、YSZT5419-2013有色金属工业安装工程质量检验评定统一标准。8 .在包装运输方面JB2759机电产品包装通用技术条件被GB/T13384-2008机电产品包装通用技术条件替代，另外增加了GB/T4879-2016防锈包装技术、GBZT191-2008包装储运图示标志、GB/T13306-2016标牌等。3、术语和定义无4、技术要求的修改删除了型式、基本参数（见YS/T19/991版第3章），这部分内容放入现在标准的第4章技术要求中。更改了技术要求章节编排和内容（见第4章，见YS/T18-1991版第3章和YS/T19-1991版第4章）。将原有的技术要求合并后调整为：4.1 基本要求：D简介了设备的组成。2）对制造、检验、装配、涂装、安装、各项技术的应用提出了应该符合的标准。3）增加了浇铸机安装时主要设备部件允许的偏差值（见4.1.9）O并对安装除了应该符合的标准规范外，还提出了主要设备部件安装允许偏差表，对设备安装提出了可以检测的具体参数指标，具有更好的可操作性。该表是国内三十余年该套设备安装经验的总结，得到了业界的普遍引用和遵守。为浇铸机的安装调试提供了有效的控制数据要求和质量保证。4）提出了需要达到的各项性能参数指标。4.2 铜阳极板定量圆盘浇铸机配置形式：归纳了浇铸机的三种配置形式。4.3 定量浇铸装置的技术要求：1）增加了中间包和浇铸包的容量要求（4.3.1、4.3.2）。2）对中间包、浇铸包、称量装置提出了具体的技术要求。3）更改了原标准中技术要求中中间包、浇铸包、耐火材料及附图（见YS/T19-1991版4.2）,删除了中间包和浇铸包的结构图，原因是中间包和浇铸包的结构形式己经多样性，原来的附图己经满足不了实际需求。提出了中间包和浇铸包耐火材料应符合的新标准。4）对中间包、浇铸包、称量装置在使用时的功能提出了具体要求。5）把一些不适宜的指标参数给予了删除。如原YS/T19-1991中4.5.3条款中的海拔、振动频率、磁场干扰强度等要求均给予了删除。4.4 圆盘浇铸机的技术要求：1）对圆盘及辅助设备提出了具体的技术要求。2）更改了技术要求、删除了圆盘附图（见YS/T18-1991版3.5.4）。原因是其技术要求和附图已经过时，不能满足现在浇铸机的要求。3）更改了圆盘转动一个模位的时间，由“10s”改为“10s15s”（见4.4.1,见YS/T18-1991版3.3.1）。原为一个定值，现改在一个数字范围内。4）更改了圆盘定位偏差的技术要求，增加"前后偏差±5mm”的内容（见444,见YS/T18-199I版版3.3.4）原3.3.4中圆盘停位应准确。现为满足自动定量浇铸、废阳极板自动提取、阳极板自动提取链运机的条件要求。须指出具体数据，由定性改为定量。使设备质量更能有效的得到保证。5）增加了喷淋冷却、铸模喷涂、提取废阳极板提取机、阳极板取板机等辅助设施的要求（见4.4.6-4.4.15）:6）对圆盘及辅助设备在使用时的功能提出了具体要求。7）为了减少标准正式文本的篇幅，又将圆盘浇铸机介绍的更加详细，编制了附录A铜阳极板定量圆盘浇铸机组成（资料性）和附录C铜阳极板定量圆盘浇铸机作业流程（资料性）。4.5 设备联锁、紧急系统和安全装置为新增部分，为了防止设备误操作和一些特殊功能要求，浇铸机需设置设备联锁、紧急系统和安全装置，为设备正常运行提供了安全保证。4.6 卫生安全、环境、供电、供水要求1）将卫生安全、环境、供电、供水要求等整合到一个章节。2）更改了环境要求中浇铸机的工作环境温度，由“-5+50”修改为“-30+50”（见4.6.2,见YSZT19-1991版3.2）；原圆盘浇铸机主要使用南方地区，现圆盘浇铸机应用于吉林、内蒙古、哈尔滨等地，圆盘浇铸机出口至俄罗斯等国家。3）对供电、供水提出了具体要求。5、试验方法与检验规则的修改1）将试验方法与检验规则分为两个章节来写（见5和6）,且编写按照现在的要求更加细化。2）原5.1中，增加伺服电机、电缸的试验方法与检验规则3）增加了附录B设备生产能力的检测方法（规范性）。4）检验规则又分为检验要求、检验和验收、检验项目、仲裁四部分（见6.1、6.2、6.3、6.4）7、标志、包装、运输、贮存的修改1）对应的标准号进行了相应的修改（见7）。2）增加“当采用铁路、公路、水上运输时应符合有关的运输规定。运输中保持干燥、清洁，不得与有毒、有害有腐蚀性物品及其它危险品混装、混运，避免日晒和雨淋，应保证产品及所有备件、附件不受损坏。装卸时不得野蛮操作造成被装卸设备的损坏。”3）增加“产品存储地点应保持清洁、通风干燥、阴凉，严防日晒、雨淋，不得与有毒、有害、有爆炸物、有腐蚀性的物品堆放在一起。推荐采用室内仓库储存。贮存期超过六个月，应进行检查并重新涂油防锈。”8、质量保证期的修改将原来质保期的内容进行了删除，这部分的内容一般会在订货合同中给予明确。五、与现行相关法律、法规、规章及相关标准，特别是强制性标准的协调性与有关的现行法律、法规和强制性标准没有冲突。六、标准中涉及的专利或知识产权说明无。七、重大分歧意见的处理经过和依据无。八、标准作为强制性或推荐性行业标准的建议建议本标准作为推荐性标准发布实施。九、贯彻标准的要求和措施建议建议本标准尽快完成报批。十、废止现行有关标准的建议无。铜阳极板定量圆盘浇铸机技术条件编制组2023年7月圆盘附图圆盘配置形式一圆盘配置形式二
