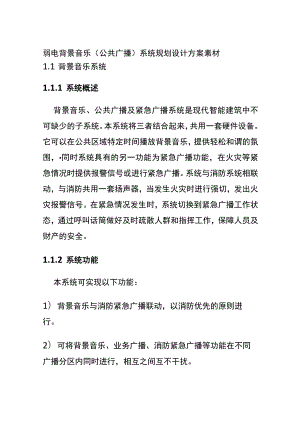

弱电背景音乐（公共广播）系统规划设计方案素材.docx

弱电背景音乐（公共广播）系统规划设计方案素材1.1 背景音乐系统1.1.1 系统概述背景音乐、公共广播及紧急广播系统是现代智能建筑中不可缺少的子系统。本系统将三者结合起来，共用一套硬件设备。它可以在公共区域特定时间播放背景音乐，提供轻松和谓的氛围，同时系统具有的另一功能为紧急广播功能，在火灾等紧急情况时提供报警信号或进行紧急广播。系统与消防系统相联动，与消防共用一套扬声器，当发生火灾时进行强切，发出火灾报警信号。在紧急情况发生时，系统切换到紧急广播工作状态，通过呼叫话筒做好及时疏散人群和指挥工作，保障人员及财产的安全。1.1.2 系统功能本系统可实现以下功能：1）背景音乐与消防紧急广播联动，以消防优先的原则进行。2）可将背景音乐、业务广播、消防紧急广播等功能在不同广播分区内同时进行，相互之间互不干扰。3）即使在同一层面、同一区域范围内，消防紧急广播或业务广播都可同时无条件覆盖该区域内的背景音乐线路，保证特殊广播信息的有效传递。4）可进行任一选区的通知、广播讲话、人工紧急广播等选区广播功能。5）可以同时向不少于30个不同的广播分区播放至少10路不同的音频信号。6）系统可满足最复杂的广播优先控制需要，可以处理256级优先和配置60个区。7）通过已预先定义的广播，实现了真正成为无人看守的自动广播功能。8）系统可将外置音源同时分配到不同的广播分区，实现不同分区播放不同的背景音乐。9）可以从PC进行设置和重新设置，还可以通过远程控制软件对广播系统进行远程控制。10）系统可以脱离它所连接的PC而独立工作。在完成设置后也可以将PC断开。通过正面盘上的显示和控制旋纽可以查询状态，故障。正面盘的显示器支持LCD显示器，用控制旋纽可以浏览功能表。11）广播系统是纯数字系统，系统的架构建立在设备的菊链式连接上。设备可放置在提供有网络连接的任何地方。以后可以轻松地扩展系统，无需在网络控制器上添加任何电子设备。基于这种网络架构，可以在开始阶段建立一个小的系统，以后随发展的需要，在已有的网络上加如新的设备，从而形成更大的系统。12）使用环网结构，可以把系统配置成冗余的网络拓扑结构,保障系统高安全、高可靠的运行。也可用Cobranet,将多个广播系统联系起来，以满足整个系统出现的重组、结构更改等。功放与广播主机之间通过智能通信模块进行交互式通信，通过主机可时时查看功放的工作状态。13）系统可实现三线制与四线制消防切换。1.1.3 系统架构及设备选型本系统主要由CD播放器、数字调谐器、报警发生器、前置放大器、纯后级功放、分区矩阵、鹅颈话筒、音箱等组成。在室内部分采用36W可调吸顶音箱，在室外部分选择40W防水音柱。1.1.4 系统布点原则1）针对商业部分，主要是在室内步行街公共区域、室内走廊设置吸顶扬声器；在商场主要出入口设置40W防水音柱；在商场周围可结合景观设置仿石音箱；系统可进行分区、分层播放不同音乐。2）针对办公楼部分，主要是在首层大堂进行设置背景音乐喇叭，用以调节气氛，其他楼层采用消防喇叭，建议平时不放置背景音乐，以免影响办公。3）针对地库部分，利用消防喇叭，不再单独设置。注：为避免与消防喇叭重复，前端喇叭可采用消防喇叭，音源部分单独设计，但此时要注意喇叭的音质，避免造成杂音，影响使用效果。
