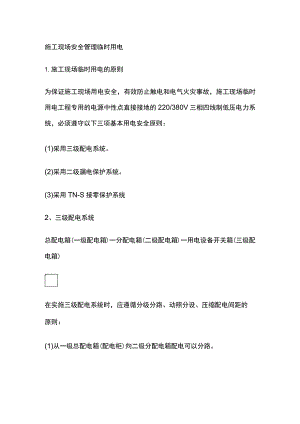

施工现场安全管理临时用电1.施工现场临时用电的原则为保证施工现场用电安全，有效防止触电和电气火灾事故，施工现场临时用电工程专用的电源中性点直接接地的220/380V三相四线制低压电力系统，必须遵守以下三项基本用电安全原则：(1)采用三级配电系统。(2)采用二级漏电保护系统。(3)采用TN-S接零保护系统2、三级配电系统总配电箱(一级配电箱)一分配电箱(二级配电箱)一用电设备开关箱(三级配电箱)在实施三级配电系统时，应遵循分级分路、动照分设、压缩配电间距的原则：(1)从一级总配电箱(配电柜)向二级分配电箱配电可以分路。(2)从二级分配电箱向三级开关箱配电，一个分配电箱可以分若干分路向若干开关箱配电，每一分路也可以支接或链接若干开关箱，但链接线路的总长度不得超过30mo(开关箱与其用电设备不超3m)(3)从三级开关箱向用电设备配电不得分路。三级配电必须遵循以下原则：实行一机一闸制；每一台用电设备必须有其独立专用的开关箱；每一照明开关箱的容量不超过30A负荷的照明器。三级配电如果是固定设备用电，施工现场一般都符合规定，而临时用电设备就比较难实现，随着技术的发展，航空防爆插头插板有效的解决了这一难题。但需注意防爆插板需满足一机一闸只能用带一个插座的。(4)总配电箱、分配电箱内动力与照明合置共箱配电，动力与照明必须分路配电，分配电箱的分路应动、照分设，设置动力开关箱和照明开关箱。(5)分配电箱与开关箱之间，开关箱与用电设备之间的压缩配电间距有如下要求：分配电箱应设在用电设备或负荷相对集中的场所。分配电箱与开关箱的距离一般不得超过30mo开关箱与其供电的固定式用电设备的水平距离不应超过3mo二、TN-S接零保护系统在施工现场用电工程专用的电源中性点直接接地的220/380V三相四线制低压电力系统中，必须采用TN-S接零保护系统。把工作零线N和专用保护线PE严格分开的供电系统。系统正常运行时，专用保护线上没有电流，只是工作零线上有不平衡电流。PE线对地没有电压，所以电气设备金属外壳接零保护是接在专用的保护线PE上，安全可靠。当施工现场与外电线路共用同一供电系统时，电气设备的接地、接零保护应与原系统保持一致。不得一部分设备做保护接零，另一部分设备做保护接地。三.二级漏电保护系统所谓二级漏电保护系统是指在施工现场基本供配电系统的总配电箱和开关箱首、末二级配电装置中，设置漏电保护器，其中总配电箱中的漏电保护器可以设置在总路，也可以设置在支路。施工现场供配电实行分级分段漏电保护漏电保护器的安装除应遵守常规的电气设备安装规程外，还应注意以下几点：（1）漏电保护器极数和线数必须与负荷侧的相数和线数保持一致。（2）漏电保护器的电源进线类别（相线或零线）必须与其进线端标记相对应，不允许交叉混接，标有电源侧和负荷侧的漏电保护器不得接反。（3）漏电保护器的结构选型，优先选用无辅助电源型（电磁式）产品，或选用辅助电源故障时能自动断开的辅助电源型（电子式）产品。（4）开关箱和总配电箱内配置漏电保护器的漏电动作参数：开关箱中的漏电保护器：一般场所其额定漏电动作电流为不大于30mA,额定漏电动作时间为不大于0.1s。施工降水、夯实、振捣、地面抹光（水磨石）、水泵供水、I类和口类（非塑料外壳）手持电动工具、施工与生活设施照明和腐蚀介质场所其额定漏电动作电流不大于15mA,额定漏电动作时间不大于0.1S.总配电箱中的漏电保护器：其额定漏电动作电流为大于30mA,额定漏电动作时间应大于0.1s,但其额定漏电动作电流与额定漏电动作时间的乘积不超过安全界限值30mA.so(5)安装漏电保护器不得拆除或放弃原有的安全防护措施，漏电保护器只能作为电气安全防护系统中的附加保护措施。(6)工作零线不得在漏电保护器负荷侧重复接地，否则漏电保护器不能正常工作。(7)采用漏电保护器的支路，其工作零线只能作为本回路的零线，禁止与其他回路工作零线相连，其他线路或设备也不能借用已采用漏电保护器后的线路或设备的工作零线。
