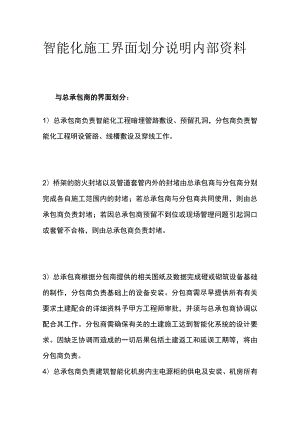

智能化施工界面划分说明内部资料与总承包商的界面划分：1）总承包商负责智能化工程暗埋管路敷设、预留孔洞，分包商负责智能化工程明设管路、线槽敷设及穿线工作。2）桥架的防火封堵以及管道套管内外的封堵由总承包商与分包商分别完成各自施工范围内的封堵；若总承包商与分包商共同使用，则由总承包商负责封堵；若因总承包商预留不到位或现场管理问题引起洞口或套管不合格，则由总承包商负责封堵。3）总承包商根据分包商提供的相关图纸及数据完成磴或砌筑设备基础的制作，分包商负责基础上的设备安装。分包商需尽早提供所有有关要求土建配合的详细资料予甲方工程师审批，并须与总承包商协调以配合其工作。分包商需确保有关的土建施工达到智能化系统的设计要求。因缺乏协调而造成的一切后果包括土建返工和延误工期等，将由分包商负责。4）总承包商负责建筑智能化机房内主电源柜的供电及安装、机房所有照明、插座等的安装及所有弱电井内建筑智能化设备电源点供应及安装。分包商负责自电源点之后设备动力线缆敷设及相应接线工作。5）总承包商负责预留预埋弱电机房接地网至等电位箱，分包商负责机房内等电位联接等工作。6）总承包商负责预留其施工范围内水、暖、强电系统的弱电通信接口，分包商负责与此等预留的弱电接口联接工作。1 .与精装修分包商的界面划分：分包商必须结合精装修分包商提供的图纸，负责精装区域内各种末端点位（其具体形式及色彩需要与精装修分包商协调确定）的安装。精装区域的检修口由精装分包商负责，本分包商需呈交所有检修口的位置、尺寸和其它详细资料予设计部精装修工程师审批。2 .与空调分包商的界面划分：1）空调分包商负责预留空调系统的弱电接口，本分包商负责与此等预留的弱电接口联接工作。2）空调分包商负责按照建筑设备监控系统要求提供管道开孔、密封等配合工作，分包商负责安装相关元件就位等工作。3）空调主机设备提供群控设备，分包商负责安装及相关接线及系统调试工作。4）除特别说明外，所有纳入建筑设备监控系统的电动水阀所附的电动执行机构及电动风阀所附的电动执行机构均随阀门一并提供，本分包商负责电动执行机构的24V动力电源接线和建筑设备监控系统接线等工作。有关220V动力电源接线由空调分包商负责。工与消防分包商的界面划分：1）消防分包商负责消防广播系统的强切模块及接线至强切无源干接点，本分包商负责背景音乐系统的管理主机供应及安装并配合消防分包商进行消防广播系统调试等工作。2）消防分包商负责与消防系统共用的广播扬声器接线及调试工作，本分包商负责背景音乐系统的广播扬声器供应、安装及调试工作。4 .与IBMS系统集成平台分包单位界面1）智能化分包单位须完成的内容：a）各弱电子系统应完善各自的功能，并不依赖于系统集成可以独立运行；b）按照IBMS系统的要求提供各系统的通讯接口；C）按照IBMS系统的要求提供各系统的通讯协议和控制软件；d）协助IBMS系统集成平台工程单位完成IBMS系统集成。2）1BMS系统集成平台工程单位须完成的内容：a）提供IBMS系统集成所需的硬件设备，包括但不限于工作站、服务期等设备；b）与各子系统连接的硬件设备、线缆及工程服务；C）IBMS系统软件编、调试等。详细界面见附表：子系统名称子系统完成的工作IBMS系统集成平台完成的工作建筑设备监控（BA）系统1、建筑设备监控系统服务器及建筑设备监控系统其它必要的软硬件的安装、调试；2、与IBMS系统集成平台通讯的接口；3、提供通讯协议及程序。集成平台与建筑设备监控系统连接的线缆敷设和连接；能源管理平台1、能源管理平台系统服务器及其它必要的软硬件的安装、调试；2、与IBMS系统集成平台通讯的接口；3、提供通讯协议及程序。集成平台与能源管理平台连接的线缆敷设和连接；消防报警系统1、消防报警系统服务器及其它必要的软硬件的安装、调试；2、消防报警系统与IBMS系统1、集成平台与消防报警系统连接的线缆敷设和连接；2、集成平台与火灾漏集成平台通讯的接口；3、火灾漏电报警系统服务器及其它必要的软硬件的安装、调试；4、火灾漏电报警系统与IBMS系统集成平台通讯的接口；5、提供通讯协议及程序。电报警系统的连接的线缆敷设和连接；视频安防监控系统1、视频安防监控系统控制矩阵、数字硬盘及其它必要的软硬件的安装、调试；2、视频安防监控系统与IBMS系统集成平台通讯的接口；3、提供通讯协议及程序。集成平台与视频安防监控系统连接的线缆敷设和连接；出入口控制系统1、出入口控制系统服务器及其它必要的软硬件的安装、调试；2、出入口控制系统与IBMS系统集成平台通讯的接口；3、提供通讯协议及程序。集成平台与出入口控制系统连接的线缆敷设和连接；电子巡更系统1、电子巡更系统服务器及其它必要的软硬件的安装、调试；2、电子巡更系统与IBMS系统集成平台通讯的接口；3、提供通讯协议及程序。集成平台与电子巡更系统连接的线缆敷设和连接；公共照明系统1、公共照明系统服务器及其它必要的软硬件的安装、调试；2、公共照明系统与IBMS系统集成平台通讯的接口；集成平台与公共照明系统连接的线缆敷设和连接；3、提供通讯协议及程序夜景照明系统1、夜景照明系统服务器及其它必要的软硬件的安装、调试；2、夜景照明系统与IBMS系统集成平台通讯的接口；3、提供通讯协议及程序集成平台与夜景照明系统连接的线缆敷设和连接；电梯五方对讲系统1、电梯集中控制器及其它必要的软硬件的安装、调试；2、电梯系统与IBMS系统集成平台通讯的接口；3、提供通讯协议及程序。集成平台与电梯系统连接的线缆敷设和连接；客流统计系统1、客流统计系统服务器及其它必要的软硬件的安装、调试；2、客流统计系统与IBMS系统集成平台通讯的接口；3、提供通讯协议及程序集成平台与客流统计系统连接的线缆敷设和连接；停车管理系统1、停车管理系统服务器及其它必要的软硬件的安装、调试；2、停车管理系统与IBMS系统集成平台通讯的接口；3、提供通讯协议及程序集成平台与停车管理系统连接的线缆敷设和连接；信息发布系统1、信息发布系统服务器及其它必要的软硬件的安装、调试；2、信息发布系统与IBMS系统集成平台通讯的接口；集成平台与信息发布系统连接的线缆敷设和连接；3、提供通讯协议及程序背景音乐系统1、背景音乐系统服务器及其它必要的软硬件的安装、调试；2、背景音乐系统监控系统与IBMS系统集成平台通讯的接口；3、提供通讯协议及程序。集成平台与背景音乐系统连接的线缆敷设和连接；5 .与其他专业分包商的界面划分：1）网络托管机房工程及其托管机房的UPS电源由其他专业分包商负责，不在本分包商范围。2）客流统计系统设备、线缆及调试等由其他专业分包商负责，本分包商负责预留客流统计系统桥架。客流统计系统服务器应提供OPC接口，使IBMS智能化管理系统能够分权限读取客流统计系统结果。3）能源管理系统由其他专业分包商负责，本分包商配合能源管理系统分包商完成并提供相应集成接口。4)集团安防及巡更远程网络系统由其他专业分包商负责，本分包商负责预留各系统相关通讯接口。5)IBMS系统集成管理系统由其他专业分包商负责，本分包商需按IBMS系统集成管理系统要求提供IBMS智能化管理系统集成所需要的接口及协议，并配合IBMS系统集成管理系统专业分包商完成系统调试等工作。
