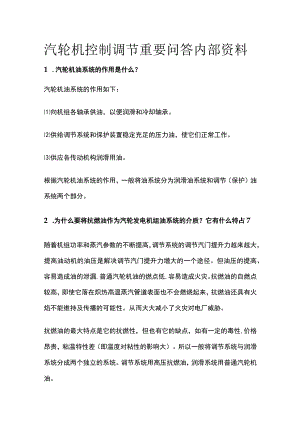

汽轮机控制调节重要问答内部资料1 .汽轮机油系统的作用是什么？汽轮机油系统的作用如下：向机组各轴承供油，以便润滑和冷却轴承。供给调节系统和保护装置稳定充足的压力油，使它们正常工作。供应各传动机构润滑用油。根据汽轮机油系统的作用，一般将油系统分为润滑油系统和调节（保护）油系统两个部分。2 .为什么要将抗燃油作为汽轮发电机组油系统的介质？它有什么特占7随着机组功率和蒸汽参数的不断提高，调节系统的调节汽门提升力越来越大，提高油动机的油压是解决调节汽门提升力增大的一个途径。但油压的提高、容易造成油的泄漏,普通汽轮机油的燃点低,容易造成火灾。抗燃油的自燃点较高，即使它落在炽热高温蒸汽管道表面也不会燃烧起来，抗燃油还具有火焰不能维持及传播的可能性。从而大大减小了火灾对电厂威胁。抗燃油的最大特点是它的抗燃性，但也有它的缺点，如有一定的毒性,价格昂贵，粘温特性差（即温度对粘性的影响大）。所以一般将调节系统与润滑系统分成两个独立的系统。调节系统用高压抗燃油，润滑系统用普通汽轮机油。3 .主油箱的容量是根据什么决定的？什么是汽轮机油的循环倍率?汽轮机主油箱的贮油量决定于油系统的大小，应满足润滑及调节系统的用油量。机组越大，调节、润滑系统用油量越多。油箱的容量也越大。汽轮机油的循环倍率等于每小时主油泵的出油量与油箱总油量之比，一般应小于12。如循环倍率过大，汽轮机油在油箱内停留时间少，空气、水分来不及分离，致使油质迅速恶化，缩短油的使用寿命。4 .汽轮机的润滑油压是根据什么来确定汽轮机润滑油压根据转子的重量、转速、轴瓦的构造及润滑油的粘度等,在设计时计算出来，以保证轴颈与轴瓦之间能形成良好的油膜，并有足够的油量来冷却，因此汽轮机润滑油压一般取0120.15MPa.润滑油压过高可能造成油挡漏油,轴承振动。油压过低使油膜建立不良,甚至发生断油损坏轴瓦。5 .汽轮机油箱为什么要装排油烟风机?油箱装设排油烟风机的作用是排除油箱中的气体和水蒸气。这样一方面使水蒸气不在油箱中凝结；另一方面使油箱中压力不高于大气压力，使轴承回油顺利地流入油箱。反之，如果油箱密闭，那么大量气体和水蒸气积在油箱中产生正压，会影响轴承的回油，同时易使油箱油中积水。排油烟风机还有排除有害气体使油质不易劣化的作用。6 .油箱底部为什么要安装放水管？汽轮机运行中，由于轴封漏汽大、水冷发电机转子进水法兰漏水过多等原因，使汽轮机油中带水。这些带有水分的油回到油箱后，因为水的比重大，水与油分离后沉积在油箱底部。及时排除这些水可避免已经分离出来的水再与油混合使油质劣化。所以油箱底部都装有放水管。7 .汽轮机油油质劣化有什么危害?汽轮机油质量的好坏与汽轮机能否正常运行关系密切。油质变坏使润滑油的性能和油膜力发生变化，造成各润滑部分不能很好润滑，结果使轴瓦乌金熔化损坏；还会使调节系统部件被腐蚀、生锈卡涩，导致调节系统和保护装置动作失灵的严重后果。所以必须重视对汽轮机油质量的监督。8 .什么是汽轮机油的粘度？粘度指标是多少？粘度是判断汽轮机油稠和稀的标准。粘度大，油就稠，不容易流动；粘度小，油就稀、薄容易流动。粘度以恩氏度作为测定单位，常用的汽轮机油粘度为恩氏度2.94.30粘度对于轴承润滑性能影响很大，粘度过大轴承容易发热，过小会使油膜破坏。油质恶化时，油的粘度会增大。9 .为什么汽轮机轴承盖上必须装设通气孔.通气管？一般轴承内呈负压状态，通常这是因为从轴承流出的油有抽吸作用所造成的。由于轴承内形成负压，促使轴承内吸入蒸汽并凝结水珠。为避免轴承内产生负压，在轴承盖上设有通气孔或通气管与大气连通。另一方面，在轴承盖上设有通气管也可起着排除轴承中汽轮机油由于受热产生的烟气的作用，不使轴承箱内压力高于大气压。运行中应注意通气孔保持通畅防止堵塞。10 .汽轮机调节系统的任务是什么？汽轮机调节系统的基本任务是：在外界负荷变化时，及时地调节汽轮机的功率以满足用户用电量变化的需要，同时保证汽轮机发电机组的工作转速在正常允许范围之内。11 .调节系统一般应满足哪些要求？调节系统应满足如下要求：当主汽门全开时，能维持空负荷运行。由满负荷突降到零负荷时，能使汽轮机转速保持在危急保安器（ETS保护）动作转速以下。当增、减负荷进，调节系统应动作平稳，无晃动现象。当危急保安器（ETS保护）动作后，应保证高、中压主汽门、调节汽门迅速关闭。调节系统速度变动率应满足要求（一般在4%6%）,迟缓率越小越好，一般应在0.5%以下。12 .汽轮机调节系统一般由哪几个机构组成？汽轮机的调节系统根据其动作过程，一般由转速感受机构、传动放大机构、执行机构、反馈装置等组成。13 .汽轮机调节系统各组成机构的作用分别是什么？转速感受机构：感受汽轮机转速变化，并将其变换成位移变化或油压变化的信号送至传动放大机构。按其原理分为机械式、液压式、电子式三大类。传动放大机构:放大转速感受机构的输出信号,并将其传递给执行机构。执行机构：通常由调节汽门和传动机构两部分组成。根据传动放大机构的输出信号，改变汽轮机的进汽量。反馈装置：为保持调节的稳定，调节系统必须设有反馈装置，使某一机构的输出信号对输入信号进行反向调节，这样才能使调节过程稳定。反馈一般有动态反馈和静态反馈两种。14 .什么调节系统的静态特性和动态特性？调节系统的工作特性有两种：即动态特性和静态特性。在稳定工况下,汽轮机的功率和转速之间的关系即为调节系统的静态特性。从一个稳定工况过渡到另一个稳定工况的过渡过程的特性叫做调节系统的动态特性，是指在过渡过程中机组的功率、转速、调节汽门的开度等参数随时间的变化规律。15 .什么是调节系统的静态特性曲线？对静态特性曲线有何要求？调节系统的静态特性曲线即在稳定状态下其负荷与转速之间的关系曲线。调节系统静态特性曲线应该是一条平滑下降的曲线，中间不应有水平部分，曲线两端应较陡。如果中间有水平部分，运行时会引起负荷的自发摆动或不稳定现象。曲线左端较陡，主要是使汽轮机容易稳定在一定的转速下进行发电机的并列和解列，同时在并网后的低负荷下还可减少外界负荷波动对机组的影响。右端较陡是为使机组稳定经济负荷，当电网频率下降时，使汽轮机带上的负荷较小，防止汽轮机发生过负荷现象。16 .什么叫调节系统的速度变动率？对速度变动率有何要求？从调节系统静态特性曲线可以看到，单机运行从空负荷到额定负荷，汽轮机的转速由2降低到nl,该转速变化值与额定转速n之比称之为速度变动率，以表示。即=(2-nl)0×100%较小的调节系统具有负荷变化灵活的优点。适用于担负调频负荷的机组；6较大的调节系统负荷稳定性也，适用于担负基本负荷的机组；太大，则甩负荷时机组容易超速；太小的调节系统可以出现晃动，故一般取4%6%o速度变动率与静态特性曲线越陡，则速度变动率越大，反之则越小。17 .什么是调节系统的迟缓率？调节系统在动作过程中，必须克服各活动部件内的摩擦阻力，同时由于部件的间隙，重叠度等影响，使静态特性在升速和降速时并不相同，变成两条几乎平行的曲线。换句话说，必须使转速多变化一定数值，将阻力、间隙克服后，调节汽门反方向动作才刚刚开始。同一负荷下可能的最大转速变动An和额定转速n之比叫做迟缓率。通常用字母表示即=n/0×100%18 .调节系统迟缓率过大，对汽轮机运行有什么影响？调节系统迟缓率过大造成对汽轮机运行的影响有：在汽轮机空负荷时，由于调节系统迟缓率过大，将引起汽轮机的转速不稳定，从而使并列困难。汽轮机并网后，由于迟缓率过大，将会引起负荷的摆动。当机组负荷骤然甩至零时，因迟缓率过大，使调节汽门不能立即关闭，造成转速突升，致使危急保安器（ETS保护）动作。如危急保安器有故障不动作，那就会造成超速飞车的恶*故。19 .为什么调节系统要做动态.静态特性试验？调节系统静态特性试验的目的是测定调节系统的静态特性曲线、速度变动率、迟缓率，全面了解调节系统的工作性能是否正确、可靠、灵活;分析调节系统产生缺陷的原因，以正确地消除缺陷。调节系统动态特性试验的目的是测取甩负荷时转速飞升曲线，以便准确地评价过渡过程的品质，改善调节系统的动态调节品质。20 .何谓调节系统的动态特性试验？调节系统的动态特性是指从一个稳定工况过渡到另一个稳定工况的过渡过程的特性，即过程中汽轮机组的功率、转速、调节汽门开度等参数随时间的变化规律。汽轮机满负荷运行时，突然甩去全负荷是最大的工况变化，这时汽轮机的功率、转速、调节汽门开度变化最大。只要这一工况变动时，调节系统的动态性能指标满足要求，其他工况变动也就能满足要求，所以动态特性试验是以汽轮机甩全负荷为试验工况。即甩全负荷试验就是动态特性试验。21 .电磁超速保护装置的结构是怎样的？电磁超速保护装置结构有两种形式。一种是上半部为电磁铁，下半部为套筒和滑阀，在正常运行中滑阀将放大器来的二次油堵住，当电磁铁动作时滑阀芯杆上移，将二次油从回油孔排掉。另一种是电磁加速器控制阀（简称电磁阀）。上部为电磁铁，下部为控制活塞，正常运行时活塞将校正器和放大器来油与高、中压油动机油路接通。当电磁铁动作时,活塞将校正器和放大器的来油口关闭,而将高、中压油动机的油路与排油接通，使高、中压调节汽门同时关闭。当电磁阀线圈电源中断后，靠弹力和重力使活塞下落，校正油压和二次油压重又恢复，使高、中压调节汽门恢复到较低位置的开度。22 .电液调节系统的基本工作原理是怎样的？电液调节装置是一个以转速讯号作为反馈的调节系统。转速讯号来自安装在汽轮机轴端的磁阻发送器（或测速发电机）。将被测轴的转速转换成相应的频率电讯号，线性地转换成电压输出，通过运算放大器与转速给定值综合比较，并将其差值放大。这一代表转速偏差的电量又在下一级运算放大器中与同步器给出的电压偏量综合，然后作为电调的总输出。经过电液转换器将这一输出电量线性地转换成油压量。最后由控制执行机构一高、中压油动机来改变高、中压调节汽门开度，对汽轮机转速进行自动调节。23 .汽轮机为什么必须有保护装置？为了保证汽轮机设备的安全，防止设备损坏事故的发生，除了要求调节系统动作可靠以外，还应该具有必要的保护装置，以便汽轮机遇到调节系统失灵或其他事故时，能及时动作，迅速停机，避免造成设备损坏等事故。保护装置本身应特别可靠，并且汽轮机容量越大，造成事故的危险。
