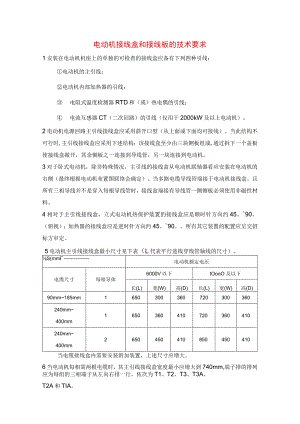

电动机接线盒和接线板的技术要求1安装在电动机机座上的单独的可检查的接线盒应备有下列四种引线：电动机的主引线；电动机内部加热器的引线； 电阻式温度检测器RTD和（或）热电偶的引线； 电流互感器CT（二次回路）的引线（仅用于2000kW及以上电动机）。2电动机电源回路主引线接线盒应采用斜开口型（从上面或下面均可接线）。当此结构不可行时,主引线接线盒应采用下述结构：该接线盒至少由三块侧板组成,通过拆下一个盖板使接线盒敞开，其余侧板之一连接到导线管，另一块连接到电动机。3对于卧式电动机，除非特殊情况，主引线的接线盒从电动机联轴器看应安装在电动机的右侧（最终根据电动机布置图联络会确定）。当多路电缆导线管端接于电动机接线盒，且所有三相导线并不是穿入每根导线管时，接线盒端接有导线管一侧侧板必须使用非磁性材料。4相对于主引线接线盒，立式电动机热保护装置的接线盒应是顺时针方向约45。90。（俯视）；加热器的接线盒应是逆时针方向约45。90。所有其它装置的配置应呈交招标方审定。5电动机主引线接线盒最小尺寸见下表（L代表平行进线穿线管轴线的尺寸）。S(mm电动机额定电压电缆尺寸每相导体6000V以下IOooO及以下长(L)宽(W)高(D)长(L)宽(W)高(D)90mm185mm1650300360720300360240mm400mm1650360410720360410240mm400mm2650450410850450410当电缆接线盒内需要安装附加装置，上述尺寸应增大。6当电动机每相需两根电缆时，其主引线接线盒宽度最小应增大到740mm,端子排的排列应为每组的三相端子从左向右排一行，依次为T1、T2、T3、T3A、T2A和TIA。
