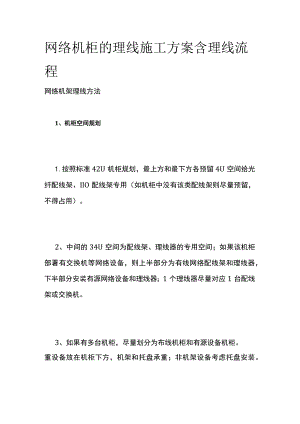

网络机柜的理线施工方案含理线流程网络机架理线方法1、机柜空间规划1.按照标准42U机柜规划，最上方和最下方各预留4U空间给光纤配线架、IlO配线架专用（如机柜中没有该类配线架则尽量预留，不得占用）。2、中间的34U空间为配线架、理线器的专用空间；如果该机柜部署有交换机等网络设备，则上半部分为有线网络配线架和理线器，下半部分安装有源网络设备和理线器；1个理线器尽量对应1台配线架或交换机。3、如果有多台机柜，尽量划分为布线机柜和有源设备机柜。重设备放在机柜下方，机架和托盘承重；非机架设备考虑托盘安装。2、机柜进线方式项目下走线上走线安装工序地板下固定和敷设电源线和数据线两个走线槽、布线，在机柜正下方的地板上打孔，方便线缆进入机柜。在天花吊装桥架、布线，放线到每个机柜。水灾容易受影响。无影响对制冷的影响影响下进风模式的制冷性能。无影响对机房装修的要求要求有高架地板不低于500mmo要求天花梁下到机柜顶部的高度大于600mm3、机柜内走线方式水平链路网线沿机柜右侧走线，从机柜顶部或底部到达配线架高度后，横向转弯，延伸到配线架的托架上；插座线、大对数、光/电跳线走左侧。4、理线方式Ij正向理线（建议）逆向理线目 从机房的进线口开始，将 序 线缆逐段整理，直到配线架的 模块处为止。理线后再进行端接和测 试。C 可以保证机房内线缆在每 点 点都整齐，且不会出现线缆交 叉。 如果线缆本身在穿线时已 点 经损坏，则测试通不过会造成 重新理线。从模块开始向机柜外理线。在配线架的模块端接完毕后 并通过测试后，再进行理线。测试后，不会因某根双绞线 测试通不过而造成重新理线。线缆的两端己经固定，线缆 之间会产生大量的交叉、散线， 整理十分费力。5、理线流程1.理线之前，机柜内配线架全部安装到位，背后装好托架，正面将打印好的标签的面板纸贴在配线架上，全部卸下模块。2、根据配线架位置，规划走线路由，测算出网线大致长度，同时考虑预留长度，剪掉多于线缆，在线头15-20cm处重新贴上临时标签。3、预留长度说明1）进机柜前预留长度：L5-2m,隐藏在桥架或地板内；2）机柜内预留长度：10-15cm,最后以配线架后部弧度的形式存在；4、根据网线编号进行分组，基本保证一台配线架内网线为一组。5、制定理线表，从机房入口开始至机柜配线架，用理线板理线。6、网线穿过配线板后，采用的绑扎规则：1）在配线板背部按照两根连续的网线一起用扎带扎起来，12根二束固定绑扎点之间保持连续错位；2）使用理线板一直顺着往下移，两根连续的扎起来以后就开始六根网线一起绑扎，每半米重新扎一次；3）离线缆尾部一米左右，又开始两根一扎，绑扎点之间保持连续错位；4）离线缆尾部半米左右，两根一扎再绑扎一次。7、在理线过程中，如果遇到机柜内的扎线板，则应在绑扎线束的同时将线束固定在机柜上，以免线束下滑；8、当平移过程中遇到转弯时，必须让理线板贴近转弯角，让线缆沿弯角顺势转弯，不可以绑扎后再弯角。9、当理线板到达配线架背后的托架上后，先将线束绑扎在托架上，然后向前平移，每到达一个模块前时，分出该模块对应的线缆穿到配线架正面去，同时唱号核对线号与配线架上的面板编号是否一致；当最后一根线穿到配线架正面后，理线板内已经没有一根线了，这时该组线缆的理线结束。10、将模块装上配线架开始端接，卡入跳线架连接块内的单根线缆色标应和跳线架的色标相一致。每根线缆打线完成后，保持一定的弧度固定在托线架上。11、打线全部完成后，进行测试，测试通过后，整理，并做好永久标签。12、其他要求：1）理线时注意轻拉轻放，切忌生拉硬拽。通过多种工具捆扎处理，保证缆线的布放应自然平直，线缆不破皮、不打结、不扭绞，线缆不应受外力的挤压和损伤，理线后横平竖直不交叉"。2）任何线缆不应该挡住网络设备进出风口3）光缆布放宜盘留，预留长度宜为35m,有特殊要求的应按设计要求预留长度；光纤跳线不能用尼龙扎带，尤其不能扎的太紧，要使用专用的绑扎带。4）不同电压等级，不同电流类别的线路应分开布置，分隔敷设。5）缆线中间不允许有接头，缆线终接处必须牢固、接触良好。6）对绞电缆与插接件连接应认准线号、线位色标，不得颠倒和错接。7）缆线两端应贴有标签，应标明编号，标签书写应清晰，端正和正确。
