行业类别其它类型项目会泽县城通宝路东西延长线等市政道路建设项目京运街南段水土保持方案报告表.docx

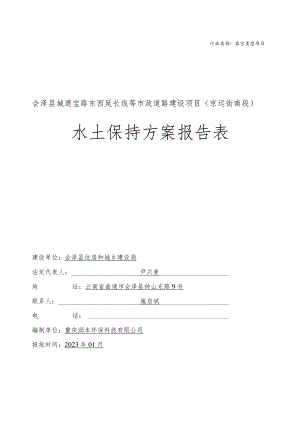

行业类别：其它类型项目会泽县城通宝路东西延长线等市政道路建设项目（京运街南段）水土保持方案报告表建设单位：会泽县住房和城乡建设局法定代表人：尹兴素地址：云南省曲靖市会泽县钟山东路9号联系人：施启斌电话：编制单位：重庆润本环保科技有限公司报批时间：2023年01月会泽县城通宝路东西延长线等市政道路建设项目（京运街南段）水土保持方案报告表责任页项目名称：会泽县城通宝路东西延长线等市政道路建设项目（京运街南段）编制单位：重庆润本环保科技有限公司责任姓名职称编制内容本人签名批准邓诗佩高级工程师技术批准核定李祎工程师技术核定审赵小丽工程师技术审查校核简先进工程师技术校核项目负责人易飞飞工程师组织编制编写人员易飞飞工程师项目概况、水土保持评价、水土流失分析与预测、水土保持措施、水士保持监测、水土保持投资估算概算及效益分析、水土保持管理。项目区现状照片项目区卫星影像图路基路面区（已建）路基路面区（已建）项目概况项目名称会泽县城通宝路东西延长线等市政道路建设项目（京运街南段）位置会泽县城通宝路东西延长线等市政道路建设项目（京运街南段）起点北至通宝路段,起点坐标为东经103°17'7.777，北纬26°25,4.555，止于南至钟屏路，止点坐标为东经103°17'18.157”,北纬26°24,45.784"。属于会泽县金钟镇管辖。建设内容总占地面积3.91hn（58.7亩），本项目主要建设内容包括道路工程、雨水管网、污水管道、给水管、强弱电管道、路灯、配套交通标志线、信号灯等相应附属工程。建设性质新建总投资（万元）5400.19土建投资（万元）1946.56占地面积（hm2）永久：2.91临时：0.00动工时间2020年5月完工时间2021年6月土石方（万?）挖方填方借方余（弃）方1.641.6400取土场/弃渣场/可能造成水土流失涉及重点防治Ii情况金沙江下游国家级水土流失重点治理区地貌类型溶蚀地貌原地貌土壤侵蚀模77.数tkm2a容许土壤流失量tkm2a500项目选址（线）水土保持评价无水土保持制约性因素预测水土流失总量（t）项目区原生水土流失量为1410t,项目建设可能产生的水土流失总量为234.57t,可能新增水土流失量为220.47to防治责任范围面积（hm2）2.91水土流失防治执行等级标准西南岩溶区一级标准防治目标水土流失治理度（）97土爆流失控制比1.0渣土防护率（%）94表土保护率（）95林草植被恢复率（）96林草覆2巨率（%）10水土保福措施分区工程措施植物措施临时措施路基路面区主体：剥离表土量为0.122万m'；雨水管网1448m；/主体：临时排水沟724m；沉砂池1口；车辆清洗池1座。绿化工程区/主体：绿化）.32hm2o主体：临时覆盖1450m2、临时拦挡IlOmo水土保持投资估算（万元）工程措施21.31植物措施24.00临时措施7.92水土保持补偿费2.04万元(20350.4元)独立费用5.00（监理费0.00万元，监测费2.00万元）基本预备费1.75水保总:殳资62.02方案编制单位重庆润本环保科技有限公司建设单位会泽县住房和城乡建设局法人代表杜东泉法人代表及电话吕志全地址重庆市九龙坡区锦虹二路2号9幢21-3号地址云南省曲靖市会泽县钟山东路9号邮编400000邮编654299传真/传真/联系人吴晓梅联系人施启斌电子邮箱电子信箱/1综合说明11.1 项目简况11.2 编制依据31.3 方案设计水平年51.4 水土流失防治责任范围51.5 水土流失防治目标61.6 项目水土保持评价结论71.7 水土流失预测结果81.8 水土保持措施布设成果81.9 水土保持投资及效益分析成果101.10 结论102项目概况112.1 项目组成及工程布置112.2 施工组织162.3 工程占地192.4 土石方平衡192.5 拆迁（移民）安置与专项设施改（迁）建222.6 施工进度222.7 自然概况223项目水土保持评价263.1 主体工程选址（线）水土保持制约性因素分析与评价263.2 建设方案与布局水土保持评价283.3 主体工程设计中水土保持措施界定344水土流失分析与预测364.1 水土流失现状364.2 水土流失影响因素分析374.3 土壤流失量预测384.4 水土流失危害分析424.5 指导性意见435水土保持措施445.1 防治区划分445.2 措施总体布局455.3 分区措施布设475.4 施工要求506水土保持监测536.1 监测范围与时段536.2 监测内容和方法536.3 监测点位布设566.4 实施条件和成果577水土保持投资估算及效益分析607.1 投资估算607.2 效益分析678水土保持管理718.1 组织管理718.2 后续设计718.3 水土保持监测728.4 水土保持监理728.5 水土保持施工738.6 水土保持设施验收73=附件=附件1水土保持方案编制委托书；附件2水土流失防治责任范围确认书；附件3立项文件，【项目已取得会泽县发展和改革局关于会泽县城通宝路东西延长线等市政道路建设项目可行性研究报告的批复(会发改投资(2013)37号)】；附件4初步设计批复，【项目已取得会泽县住房和城乡建设局会泽县发展和改革局关于对会泽县城通宝路东西延长线等市政道路建设项目初步设计的批复(会住建复(2013)7号)】；附件5项目用地批复，【项目已取得会泽县国土资源局关于会泽县城通宝路东西延长线等市政道路建设项目用地的批复(会国土资用(2016)75号)】；附件6营业执照；附件7专家意见及专家签字；附件8省级专家名单(2020-2022)；附件9全本信息公开。=附图=附图1项目地理位置图；附图2项目区水系图；附图3项目总平面布置图；附图4项目区土地利用现状图；附图5项目区土壤侵蚀强度分布图附图6项目区水土流失防治责任范围图；附图7项目区防治措施及监测点位布置图；附图8防治措典型设计图。1综合说明1.l项目简况1.Ll项目基本情况1.LLl项目篡设的必要性会泽县城通宝路东西延长线等市政道路建设项目（京运街南段）位于城区，是会泽县的重要道路之一。该项目的建设，能进一步打通道路网，提高道路服务能力，有效改善会泽县城内居民的出行条件，是周边项目重要的交通保障。因此本项目的建设是十分必要的。1.LL2项目概况1 .项目地理位置及交通情况会泽县城通宝路东西延长线等市政道路建设项目（京运街南段）起点北至通宝路段,起点坐标为东经103°17'7777",北纬26°25'4.555”,止于南至钟屏路，止点坐标为东经103°17'18.157”,北纬26°24z45.784”。属于会泽县金钟镇管辖。项目区周边有完善的市政道路，起点北至通宝路段，止点南至钟屏路，通宝路与钟屏路已建成完工并投入使用。项目区周边已有道路完全能满足本项目的运输要求，无需新修进场道路，项目区周边交通情况总体上较为便利。2 .建设内容、规模会泽县城通宝路东西延长线等市政道路建设项目（京运街南段）道路全长632m,红线宽度46m,起点为通宝路段，道路向南延伸，止点为钟屏路。总占地面积2.9Ihm2。本项目主要建设内容包括道路工程、雨水管网、污水管道、给水管、强弱电管道、路灯、配套交通标志线、信号灯等相应附属工程。3 .项目组成及占地根据项目建设的特点、施工工艺及各建设内容的功能区划的不同，本工程划分为路基路面区、绿化工程区。项目建设总占地面积2.9Ihm2。本项目原始占地类型主要为建设用地和梯坪地,现状占地为交通运输用地，本项目占地均为永久占地，占地均在会泽县内。4 .土石方工程本项目建设共产生土石方开挖1.64万?（含表土剥离0.122万?）,所开挖土石方均直接回填于项目区内，共计回填利用1.64万m3（绿化覆土0.122万m3）,本项目无弃方产生，满足水土保持相关要求。5 .项目拆迁（移民）安置与专项设施改（迁）建根据主体设计资料并结合现场踏勘。工程占地内的地面硬化等建筑垃圾已经在破碎后就地回填。本工程采用经济补偿的方式和拆迁安置方式进行拆迁，本项目共计153户拆迁（其中古城街道7户，金钟街道131户、林场15户），古城街道和金钟街道拆迁户设置1个拆迁安置点，林场15户采用经济补偿的方式。不涉及专项设施改建。6 .项目工期及投资项目投资总额为5400.19万元，其中土建投资1946.56万元。本项目建设工期为14个月，于2020年5月1日开工，2021年6月30日完工。7 .项目区现状规划道路原始占地为建设用地和梯坪地。规划道路已于2021年6月完工并投入使用，并且紧邻两条市政道路，紧邻的市政道路在规划道路完工前早已完工并投入使用。项目区的路基路面区已经被完全硬化，绿化工程区种植的树灌草长势较好。车行道与人行道之间由绿化带隔开，人行道处种植有行道树，项目区的绿化率为10.99%。项目区现有完善的排水系统，水土流失达到微度。1.1.2项目前期工作开展情况（1）2013年6月6日，项目已取得会泽县发展和改革局关于会泽县城通宝路东西延长线等市政道路建设项目可行性研究报告的批复（会发改投资（2013）37号）；（2） 2013年9月17日，项目已取得会泽县住房和城乡建设局会泽县发展和改革局关于对会泽县城通宝路东西延长线等市政道路建设项目初步设计的批复（会住建复（2013）7号）；（3） 2016年12月16日，项目已取得会泽县国土资源局关于会泽县城通宝路东西延长线等市政道路建设项目用地的批复（会国土资用（2016）75号）。2.项目水土保持方案编制情况依据中华人民共和国水土保持法等有关法律法规的规定。会泽县住房和城乡建设局于2022年11月委托我公司（重庆润本环保科技有限公司）承担本项目水土保持方案的编制任务。2022年11月，受会泽县住房和城乡建设局委托，我公司（重庆润本环保科技有限公司）承担了该项目的水土保持方案编制工作。我公司受托后，立即组织技术人员对项目现场进行了踏勘，于2022年12月编制完成了会泽县城通宝路东西延长线等市政道路建设项目（京运街南段）水土保持方案报告表，报水行政主管部门审批。本水保方案属于补报方案。1.1.3自然简况项目区位于会泽县金钟镇，为构造溶蚀低中山盆地地貌区。长江流域金沙江水系，气候属温带高原季风气候，植被分区属暖温带针叶林地带。项目区多年平均气温为13.6°C,多年平均蒸发量1918mm（20cm蒸发皿），风向主要为西南风，全年平均风速为3.2mSo20年一遇1小时、6小时、24小时降雨量分别为52.7mm>83.4mm、105.2mmo项目区土壤以红壤为主。根据现场踏勘，工程计划于2020年5月开工建设，截止2021年6月竣工。根据全国水土保持区划（试行），项目区水土保持区划一级区为西南岩溶区；根据土壤侵蚀分类分级标准（SL190-2007）,项目区为以水力侵蚀为主的西南土石山区，容许土壤流失量为500t（km2a）o根据项目区各地类平均土壤侵蚀模数以及各用地类型面积，加权平均计算得原地貌土壤侵蚀模数为387.5t（km2a）,原地貌侵蚀强度为轻度。项目所在地会泽县属于属于金沙江下游国家级水土流失重点治理区，会泽县金钟镇（2013年会泽县人民政府撤销金钟镇，设立古城、宝云和金钟3个街道）不属于云南省重点治理区和重点预防区。项目区不涉及生态敏感区，不涉及饮用水水源保护区、自然保护区、世界文化和自然遗产、风景名胜区、地质公园、森林公园、重要湿地。1.2编制依据1.2.1 法律、法规（1）中华人民共和国水土保持法（1991年6月29日颁布，2010年12月25日修订，2011年3月1日施行）；（2）中华人民共和国水法（1988年1月21日会议通过，2016年7月2日第二次修订）；（3）中华人民共和国防洪法（1997年8月29日会议通过，2016年7月2日第三次修订）；（4）中华人民共和国水土保持法实施条例（1993年8月1日颁布，2011年1月8日修订）；（4）云南省水土保持条例（2014年7月27日云南省第十二届人民代表大会常务委员会第十次会议通过，2014年10月1日起施行）。1.2.2 部委规章（1）国家水土保持重点建设工程管理办法（办水保（2005）67号，自2005年4月18日起施行）；（2）建设工程监理与相关服务收费管理规定（发改价格（2007）670号，自2007年5月1日起施行）；（3）水土保持工程建设管理办法（发改投资（2011）1703号，2011年7月修订）。（4）水土保持生态环境监测网络管理办法（水利部第12号令2014年8月19日修订）；（5）水利部办公厅关于印发生产建设项目水土保持监测规程（试行）的通知（办水保（2015）139号）;（6）关于加强事中事后监管规范生产建设项目水土保持设施自主验收的通知（水利部水保（2017）365号）；（7）开发建设项目水土保持方案编制审批管理规定（水利部第49号令，2017年12月22日水利部令24号修改）；（8）水利部关于进一步深化“放管服”改革全面加强水土保持监管的意见（水保2019160号,2019年5月31日施行）；（9）水利部办公厅关于做好生产建设项目水土保持承诺制管理的通知（办水保（2020）160号）。124规范标准（1）生产建设项目水土流失防治标准（GB/T50434-2018）；（2）生产建设项目水土保持技术标准（GB50433-2018）；(3)水土保持工程调查与勘测标准(GB/T51297-2018)；(4)生产建设项目水土保持监测与评价标准(GB/T51240-2018)；(5)工程勘察设计收费标准(国家计委、建设部计价格(2002)10号)；(6)开发建设项目水土保持工程概(估)算定额(水利部(2003)67号)；(7)降雨量观测规范(SL21-2006)；(8)水土保持术语(GBT20465-2006)；(9)土壤侵蚀分类分级标准(SL190-2007)；(10)土地利用现状分类(GB/T21010-2017)；（三）其他有关的设计规范及技术标准。1.2.5相关文件及资料(1)2013年6月6日，项目已取得会泽县发展和改革局关于会泽县城通宝路东西延长线等市政道路建设项目可行性研究报告的批复(会发改投资(2013)37号)；(2) 2013年9月17日，项目已取得会泽县住房和城乡建设局会泽县发展和改革局关于对会泽县城通宝路东西延长线等市政道路建设项目初步设计的批复(会住建复(2013)7号)；(3) 2016年12月16日，项目已取得会泽县国土资源局关于会泽县城通宝路东西延长线等市政道路建设项目用地的批复(会国土资用2016)75号)。(4)云南省2018年水土流失调查成果公告云南省水利厅(2017年8月)；(4) 工作人员实地踏勘的相关资料以及与工程设计有关的其它技术资料。1.3方案设计水平年根据生产建设项目水土保持技术标准(GB50433-2018)及“关于印发生产建设项目水土保持方案技术审查要点的通知(水保监(2020)63号)”，结合工程建设及水土保持方案编制实际情况(本方案属于补报方案)，工程实施水土保持措施已发挥水土保持效益，确定本方案设计水平年为方案编制当年，即2022年。1.4水土流失防治责任范围根据生产建设项目水土保持技术标准(GB50433-2018),生产建设项目水土流失防治责任范围应包括项目永久征地、临时占地(含租赁土地)以及其他使用与管辖区域。结合本项目特点及项目区环境状况，确定本项目水土流失防治责任范围总面积为2.9Ihm2。全部为永久占地，项目区位于会泽县辖区内。1.5 水土流失防治目标1.5.1 执行标准等级根据办水保(2013)188号全国水土保持规划国家级水土流失重点预防区和重点治理区复核划分成果的通知及云南省水利厅关于划分省级水土流失重点预防区和重点治理区的公告(第49号)，项目所在地会泽县属于属于金沙江下游国家级水土流失重点治理区，会泽县金钟镇(2013年会泽县人民政府撤销金钟镇，设立古城、宝云和金钟3个街道)不属于云南省重点治理区和重点预防区。结合建设项目水土流失防治要求，根据生产建设项目水土流失防治标准(GB/T50434-2018)中对水土流失防治标准执行等级的规定，本项目水土流失防治等级执行西南岩溶区一级标准。根据土壤侵蚀分类分级标准(SL190-2007)和生产建设项目水土流失防治标准(GB/T50434-2018),项目区属于水力侵蚀为主的西南岩溶区，水土流失允许流失量值为500tkm2ao1.5.2 防治目标根据生产建设项目水土流失防治标准(GB/T50434-2018)结合工程建设范围内地形地貌、地理、水土流失特点，确定本项目水土保持防治指标修正如下：(1)现状土壤侵蚀强度影响：项目现状土爆侵蚀属微度侵蚀，土壤流失控制比应不小于1;(2)建设区域影响：项目位于城市区，渣土防护率可提高2%；(3)同时本项目属于完建工程，故本方案确定林草覆盖率调整为10%。根据以上修正标准，修正后确定本项目的水土流失防治目标为：水土流失治理度97%,土壤流失控制比1.0,渣土防护率94%,表土保护率95%,林草植被恢复率96%,林草覆盖率%o表工程水土流失防治目标一览表防治目标一级防治标准修正情况采用标准施工期设计水平年施工期设计水平年水土流失治理度（）*97无*97土堞流失控制比*0.85土壤流失控制比在轻度侵蚀为主的区域不应小于11.0渣土防护率（）9092÷29294表土保护率（）9595丸9595林草植被恢复率（）*96无*96林草覆盖率（）*21-11*101.6 项目水土保持评价结论161主体工程选址（线）评价结论项目工程不涉及饮用水源保护区、自然保护区、世界文化和自然遗产地、风景名胜区、地质公园、森林公园和重要湿地；不涉及全国水土保持监测网络中的水土保持监测点和重点试验区，没有占用国家确定的水土保持长期定位观测站；项目区地质稳定，不涉及泥石流易发区、崩塌滑坡危险区、易引起严重水土流失和生态恶化地区。通过对照中华人民共和国水土保持法中的规定内容、生产建设项目水土保持技术标准（GB50433-2018）约束性规定、水保（2007）184号文中规定，本工程选址不存在水土保持方面的制约性因素。同时项目区也不在云南省生态保护红线划定的范围内；项目所在地会泽县属于属于金沙江下游国家级水土流失重点治理区，会泽县金钟镇（2013年会泽县人民政府撤销金钟镇，设立古城、宝云和金钟3个街道）不属于云南省重点治理区和重点预防区。但本项目已相应提高防治标准。因此，从水土保持的角度出发本项目的选址无水土保持制约性因素，项目可行。1.6.2建设方案及布局评价（1）工程总体布局充分利用了项目区的地形地貌条件，并从环境保护，水土资源保护角度出发，充分利用项目区现有资源，减少了土石方量，还布置了排水、绿化等具有水保功能的措施，有效地减少了项目区的水土流失。同时工程所需的砂石料、混凝土等，均从合法厂家购买，都起到了减少水土流失的作用。（2）工程设计施工临时工程布置合理可行，工程占地符合要求，临时工程占地基本满足项目施工作业要求，也符合节约用地要求。（3）工程建设过程中基本做到了最小量土石方开挖、调运，合理的土石方调运做到了最大化利用工程开挖土方，土石方工程总体符合水土保持要求。（4）主体设计水土保持措施主要有雨水管网、排水沟、车辆清洗池、沉砂池以及景观绿化等，这些措施可满足项目施工期间以及工程竣工后道路区域水土流失防治要求，因此在本方案中不再新增水土保持措施。从水土保持工作角度评价认为，本项目选址、占地、土石方平衡、总体布置及施工方法、施工工艺等皆符合水土保持的要求，从水土保持角度出发，主体工程的建设无制约性因素，是合理可行。1.7 水土流失预测结果通过对本工程建设期间水土流失类型、分布及土壤侵蚀强度和水土流失量进行预测、统计、分析，得出预测结论如下：（1）道路建设造成的水土流失主要类型为水力侵蚀，水土流失的预测时段为施工期和自然恢复期；（2）工程建设征占地面积2.91hm2,水土流失防治责任面积2.91h?;（3）扰动原地貌、损坏土地面积为2.91hm2,施工期造成水土流失面积为2.9Ihm2,自然恢复期0.32hm2；（4）项目区原生水土流失量为14.10t,项目建设可能产生的水土流失总量为234.57t,可能新增水土流失量为220.47t;（5）水土流失的重点时段为施工期。路基路面区新增的水土流失量最大，对于地表扰动影响最为强烈，造成的水土流失危害最为严重，是水土流失防治的重点区域。本工程建设过程中，使工程征地范围内的地表将遭受不同程度的破坏，如不采取水土保持措施，工程建设过程中将产生泥沙外流、扬尘等情况，可能影响项目区周边环境,污染水体，对道路附近河道、周边已有道路的雨水管网、污水管网产生影响，并对工程自身造成不利影响。1.8 水土保持措施布设成果水土保持措施总体布局1.路基路面区（1）表土剥离为了保护表土资源，项目设计了路基路面区表土剥离措施，剥离表土量0.122万m3,剥离后的表土放置于绿化区的表土场堆存，并做好临时防护措施。（2）雨水管网根据主体提供资料，主体工程设计雨水管网共计1448m,管径d600-d700°结合道路横断面布置及综合管线的具体情况，主体设计雨水管网实施后，整个项目区将形成较完善的排水系统，水土流失能够达到很好的防治。雨水管网的布设满足防洪要求，可以有效的将项目建成后的汇水排出到市政雨水管网，实现雨水截流，综合利用雨水资源，防治水土流失。（3）排水沟根据主体提供资料，主体在路基路面区布设了临时排水沟，共计724m。排水沟可以在施工期间有效汇集路面雨水，防治水土流失。（4）车辆清洗池根据主体提供资料，主体在项目区施工期出入口布置循环水车辆清洗池1座，在施工作业区前，需对车辆轮胎进行清洗。车辆清洗池施工废水经沉淀循环利用，多余废水排至通宝路现有污水管网，施工结束后将车辆清洗池回填。（5）沉砂池根据主体提供资料和现场勘查，主体在项目区终点处布置了临时沉砂池，共计1座。设在排水沟末端，道路及周边汇水经临时排水沟收集排入临时沉沙池内，经临时沉砂池沉淀后排至通宝路雨水管网，最终汇入市政管网统一进行处理及排放。2.绿化工程区（1）景观绿化本项目绿化总面积为0.32hm2（3172?）,主体工程设计对道路两边的侧分带以及人行道部分区域进行绿化。（2）临时覆盖绿化工程实施后，主体设计临时覆盖措施。实施临时土工布覆盖IooOm2；主体设计临时表土堆存场需布设土工布450m2o本区共计实施临时土工布覆盖1450m2o实施临时土工布覆盖减少表土流失和减少对周边的影响。具有良好的水土保持功能。（3）编织袋挡墙为了保证表土临时堆场堆放表土的稳定性，主体设计考虑在表土临时堆场周边布设编织袋挡墙对表土进行临时拦挡，便于表土的堆放，表土临时堆场共需布设编织袋挡墙110m,需编织袋挡墙IIom3。水土保持措施工程量汇总表1.8.2.L主体设计具有水土保持功能措施(1)路基路面区：工程措施：剥离表土量为0.122万m3；雨水管网1448m；临时措施：临时排水沟724m；沉砂池1口；车辆清洗池1座。(2)绿化工程区：植物措施：绿化0.32h?;临时措施：临时覆盖1450m、临时拦挡IlOmo1.8.2.2.方案新增水土保持措施本方案介入时，工程已竣工，工程已实施的水土保持措施完全满足水土保持防治要求，方案未新增水土保持措施设计。1.9 水土保持投资及效益分析成果本工程水土保持估算总投资为62.01万元，主体已列投资52.23万元，方案新增投资8.78万元。水土保持估算总投资为62.01万元，其中工程措施21.31万元，植物措施24.00万元，临时措施7.92万元，独立费用5.00万元(监理费0.00万元，监测费2.00万元)，基本预备费1.75万元，水土保持补偿费2.04万元(20350.4元)。通过各种防治措施的有效实施，使设计水平年本项目的水土流失治理度达到99.65%,土壤流失控制比达1.29,渣土防护达到99%,表土保护率99%,林草植被恢复率达到99%,林草覆盖率为10.99%。各项指标均达到防治目标值。1.10 结论本项目建设从工程选址、建设方案与布局、水土流失防治方面等分析，均符合水土保持法律法规、技术标准的规定。通过对本工程水土流失影响的分析，结合项目的施工特点，确定水土流失防治分区。采取各种水土保持措施，形成科学的水土流失防治体系。方案实施后，可减少项目区防治责任范围内的水土流失，改善项目区环境，具有一定的生态效益和社会效益，可以恢复建设区域的生态环境。从水土保持角度分析，项目建设是可行的。2项目概况2.1 项目组成及工程布置2.1. 项目基本情况2.2. 1.1项目基本情况简介（1）项目名称：会泽县城通宝路东西延长线等市政道路建设项目（京运街南段）；（2）建设单位：会泽县住房和城乡建设局；（3）建设地点：会泽县城区；（4）项目性质：市政道路新建工程（补办）；（5）行业类别：其它类型项目；（6）建设内容：本项目主要建设内容包括道路工程、雨水管网、污水管道、给水管、强弱电管道、路灯、配套交通标志线、信号灯等相应附属工程；（7）建设规模：道路等级为城市次干道，道路位于会泽县城区，道路全长632m,红线宽度46m,道路总占地面积2.91h?（29072m2）o（8）工程投资：投资总额为5400.19万元，其中土建投资1946.56万元。（9）建设工期：本项目建设工期为14个月，于2020年5月1日开工，2021年6月30日完工。2.1.L2地理位置及交通情况1.地理位置会泽县城通宝路东西延长线等市政道路建设项目（京运街南段）起点北至通宝路段,起点坐标为东经103°17'7.777”,北纬26°25,4.555”,止于南至钟屏路，止点坐标为东经103°17'18.157”,北纬26°24z45.784”。属于会泽县金钟镇管辖。2、交通情况项目区周边有完善的市政道路，起点北至通宝路段，止点南至钟屏路，通宝路与钟屏路已建成完工并投入使用。项目区周边已有道路完全能满足本项目的运输要求，无需新修进场道路，项目区周边交通情况总体上较为便利。2.1.1.3主要技术指标本项目主要建设内容包括修建道路工程、雨水管网、污水管道、给水管、强弱电管道、路灯、配套交通标志线、信号灯等相应附属工程。项目主要技术经济指标详见表2-1o表2”项目主要技术经济指标表序号项目单位京运街南段1总长m6322设计总长m6323红线宽m464道路等级城市主干道5设计速度km/h406设计年限年157行车道横坡1.5%双向坡8人行道横坡2.0%单向坡9道路净空高度m4.510车道宽度m2611人行道宽度m1812道路绿地率%713道路荷载标准BZZ-10014荷载标准城一A级15抗震等级VID度0.1g2.L2项目区现状及周边情况道路起点为通宝路段。原始占地为建设用地和梯坪地。道路已于2021年6月完工并投入使用，并且紧邻两条市政道路，紧邻的市政道路在道路完工前早已完工并投入使用。项目区的路基路面区已经被完全硬化，绿化工程区种植的树灌草长势较好。车行道与人行道之间由绿化带隔开，人行道处种植有行道树，项目区的绿化率达到了10.99%。项目区现有完善的排水系统，水土流失达到微度。本项目未及时编制水保方案，此项目为水土保持方案补报项目。项目区详细现状如下图所示。路基路面区（1）路基路面区（2）项目区内绿化人行道行道树2.L3项目可依托的基础设施（1）交通运输根据现场调查及咨询，工程建设部分可依托的基础设施为通宝路和钟屏路，施工车辆可经通宝路或者钟屏路进入项目区内，项目区通过这两条道路与外界连通，无需修建施工便道。（2）供水、供电根据现场调查，工程位于曲靖市会泽县，周边有已建市政道路并配套有完善的供水、供电系统，工程施工期间施工期用水和用电可周边市政道路配套供水和供电系统接入使用。（3）施工期排水根据现场调查及咨询，项目区起点处有建成完工并投入使用的通宝路，止点有市政道路钟屏路均配套有完善的排水系统，项目区起点处至项目区终点处的施工汇水和雨水等经处理达标后排入钟屏路的雨水管网内。（4）其它设施拟选场址的通讯、有线电视、宽带信息等设施都在覆盖范围内，只需完善场区内相应设施即可确保项目使用。2.1.4项目组成及布置2.1.4.1 项目组成根据项目建设的特点、施工工艺及各建设内容的功能区划的不同，本工程划分为路基路面区、绿化工程区。项目建设总占地面积2.9Ihm2。1、路面路基区会泽县城通宝路东西延长线等市政道路建设项目（京运街南段）道路全长632m,红线宽度46m,起点为通宝路段，道路向南延伸，止点为钟屏路。（1）路基工程1）路基横断面道路等级为城市次干道，路面结构类型为沥青混凝土路面，路面结构设计年限为15年，设计速度为40kmh.在横断面方案的制定上，充分考虑了控制性详细规划明确了的道路性质和功能要求。道路断面设计道路红线宽44m,机动车双向车道，宽为14m,两侧各设置9m的人行道，具体断面划分如下：9.0米（人行道）+14米（机动车道）+14米（机动车道）+9.0米（人行道）=46米。考虑路面排水需要，路面越粗糙，要求路拱横坡越大，但路拱坡度太大对行车不利。根据本项目路面类型、本地自然条件，路面排水的需要，车行道路拱横坡为1.5%,人行道路拱横坡为2.0%o2）路基处理及路基高度路基设计原则重视路基设计与现场实际的吻合；与地形地质结合，利于环保、景观、注重工程景观效果；与地理位置、地域特点相结合，有道行车；路基填筑材料要因地制宜，同时也应符合规范制定的填料要求；路基设计应满足工程建设进度与技术经济合理的要求；路基设计满足防洪排涝要求。一般路基设计根据地勘资料，拟建道路地区地下水位较浅，主要位于杂填土范围内。场地地下水主要受大气降水及附近生产生活用水排泄补给。路基建设时应采用符合要求的碎石土。道路车行道路面结构级配碎石垫层以下需做80cm碎石土分三层进行压实人行道路面结构级配碎石垫层以下需做30cm碎石土进行压实，可根据管线铺设情况调整路床厚度，但路床至少需保证30Cm厚，在树池处可根据需要对路床进行反开挖。路床以下需回填部分，采用碎石土进行回填（碎石含量不低于70%）（2）路面工程根据主体设计资料，本项目路面采用沥青混凝土路面，该路面具有噪音低、震动小、无反光等优点，汽车行驶在沥青混凝土路面上有较好的舒适感、安全感。2、绿化工程区城市道路是满足居民日常生活和城市功能的基础，是城市结构设计中必不可缺的一环，城市道路作为城市社会经济活动发展的前提和先决条件，应当结合道路不同环境的特点，设计采用单点树池乔木方法布置，规划采用常绿植物为基调树种，不同色叶植物为特色树种来塑造林带不同段的不同景观和气质内涵。在植物配置时满足3个80%的要求（绿化面积不少于绿化用地地面积的80%、乔木覆盖面积不少于绿化面积的80%、常绿乔木总量不少于乔木总量的80%）o并且，为了维持生物的多样性，该项目的绿化树种在选择时尽量选择乡土乔木灌木树种，避免把有毒、有病害的树种带到该片区来。本项目绿化工程占地面积为0.32h?（3172?）,绿化率为10.99%。2.1.4.2 总体布置1、道路路线方案会泽县城通宝路东西延长线等市政道路建设项目（京运街南段）道路全长632m,红线宽度46m,起点为通宝路段，道路向南延伸，止点为钟屏路。2、平面总图布置（1）路面结构本次设计中，会泽县城通宝路东西延长线等市政道路建设项目（京运街南段）根据云南省建设厅发布的有关工程建设地方标准、会泽县地区有成熟的建设经验和习惯做法，采用沥青混凝土路面。设计轴载采用双轮组单轴BZZ100标准轴载，沥青混凝土路面设计基准期为15年。道路起点为通宝路，道路向南延伸。桩号K0+000K0+632全段为平曲线，与钟屏路相接。（2）无障碍设计盲道设置于距树池边线0.6m,行进块材采用29.8×59.8cm的长方型预制石材,提示块材采用29.8X29.8Cm方型预制石材；在道路交叉路口、人行横道及建筑出入口处,均设置缘石坡道，坡道做法按城市道路和建筑物无障碍设计规范要求设置。（3）公交站台设计公交站台设置位置由相关单位论证布置，本设计提供的布置方式为港湾式公交站台，设置于人行道上，站台长65m,宽1.5m,站距根据实际情况确定，站台结构同人行道结构，站台预埋件根据业主选用的候车雨棚确定。3、道路纵断面方案根据现场勘探及主体设计数据，会泽县城通宝路东西延长线等市政道路建设项目（京运街南段）为线性工程，全线总体呈现低于设计标高，道路原始标高在21U.29m2127.82m之间,最大高差为16.53m,设计标高介于2112.10m2126.00m之间，最大高差为13.9m；桩号K0+000K0+632段设计标高由低到高，道路标高与周围建构筑物标高相差较小，道路则通过人行道与周边进行连接，道路无边坡产生。2.2 施工组织2.2.1 施工条件2.2.1.1 施工材料及来源本工程施工建设所需砂、石、石灰、水泥、沥青等建筑材料均全部向外就
