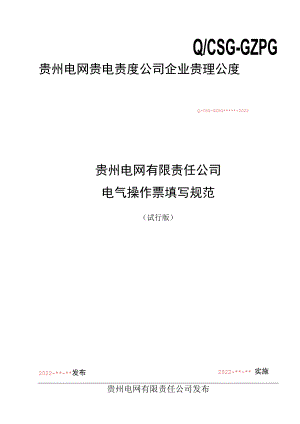

Q/CSG-GZPG贵州电网贵电责度公司企业贵理公度QCSG-GZPG*-2022贵州电网有限责任公司电气操作票填写规范2022-*-* 实施（试行版）2022-*-*发布贵州电网有限责任公司发布为加强贵州电网有限责任公司电气操作票管理，承接中国南方电网有限责任公司电力安全工作规程、中国南方电网有限责任公司电气操作票管理规定，配合贵州电网有限责任公司电气操作票管理规定实施细则的实施，结合贵州电网有限责任公司实际情况，特制定本填写规范。本规范由贵州电网公司生产设备管理部归口管理并负责解释。本填写规范起草单位：贵州电网责任有限公司本填写规范主要起草人：肖宁、罗显跃、王友权、赵明益、陈建昆、李晨、朱滔、杨廷榜、陈东、曹俊、李维军、董泽强、犹登亮、杨波、陈世单、王豫琦、周思明、赵武智、菊海峰本规范主要审查人：许良柱、韩旭升、曾经晓蕾、王磊、姜浩、彭赤、李洋本实填写规范则自2022年*月*日起实施。执行中的问题和意见，请及时向贵州电网有限责任公司生产设备管理部反馈。1总则32规范性引用文件33术语和定义34管理内容与方法35附则9附录20贵州电网有限责任公司电气操作票填写规范1总则1.1本填写规范合用于规范贵州电网有限责任公司地市供电局及县级供电企业、系统内单位、发电厂电气操作票的填写。1.2公司系统涉及的用户或者代管单位电气操作票填写可参照执行。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡注明日期的引用文件，仅注日期的版本合用于本文件。凡不注日期的引用文件，其最新版本（包括所有的修改单）合用于本文件。Q/CSG10004-2004电气工作票技术规范（发电、变电部份）Q/CSG10005-2004电气工作票技术规范（路线部份）Q/CSG210026-2022中国南方电网有限责任公司电力事故（事件）调查规程Q/CSG211005-2022中国南方电网有限责任公司电气操作票管理规定Q/CSG-GZPG211011-2022贵州电网有限责任公司电气操作票管理规定实施细则Q/CSG-GZPG211003-2022贵州电网有限责任公司电气工作票管理规定实施细则Q/CSG510001-2022中国南方电网有限责任公司电力安全工作规程3术语和定义3.1 基层单位指地市供电局、县级供电企业、发电厂（站）。3.2 运行部门指操作票的执行部门，包括：地市供电局的变电管理所、城区分局；县级供电企业供电所、变电管理所（或者输变电管理所）；发电厂（站）的运行中心等。4管理内容与方法4.1 选用4.1.1 设备操作，应根据操作要求选用以下相应的操作票或者规范性书面记录：a）调度逐项操作命令票。b）调度综合操作命令票。c）现场电气操作票。d）书面形式命令和记录（格式和内容自行拟定）。e）新（改）建设备投产方案（操作步骤部份）。4.1.2 以下操作任务需选用调度逐项操作命令票：a）凡涉及两个及以上厂站共同配合，并按逻辑关系需逐项进行的一个操作任务。b）只涉及一个单位，但对系统运行方式有较大影响或者较复杂的，或者涉及两处及以上操作地点，需逐项进行的一个操作任务。4.1.3 以下操作任务合用调度综合操作命令票：a）只涉及一个厂站将一个或者一组设备，由一个状态转换为另一个状态，无需其他厂站配合，连续完成的一个操作任务。b）对路线操作权委托的停、送电操作，上级值班调度员可对下级值班调度员发布综合令。4.1.4 以下操作需选用电气操作票：根据操作任务和调度命令或者现场值班负责人指令，完成电气设备操作的一个操作任务。4.1.5 1.5涉及一个或者多个厂站，可按照一定逻辑关系和工作需要，将逐项操作项目与综合操作项目进行组合操作时，其中任何一个综合操作项目可作为“调度逐项操作命令票”中的一项操作项目，与其他逐项操作项目组合下达的一个较大的操作任务。4. 1.6其他特殊选票情况：a）事故紧急处理、程序操作或者单一操作，可不填用调度端或者现场端的操作票，但应填写书面形式命令或者记录。注：单一操作是指对断路器、压板、阀门等设备进行单一步骤的操作，再也不有其他相关联的操作。b）新（改）建设备投产操作，调度端和现场端宜使用操作票，根据启动方案的步骤进行操作。对情况较复杂、不具备使用操作票的，需经同级调度机构或者厂局分管运行负责人批准，可用启动方案代替操作票进行操作，但在启动方案操作步骤内容的空白处,应完整准确记录涉及的发令人、操作人和操作时间。4.2填写4.2.1操作票由操作人填写。4.2.2一份操作票只能填写一个操作任务。一项连续操作任务不得拆分成若干单项任务而进行单项操作。4.2.3操作票填写应实行“三对照”：对照操作任务、运行方式和安全措施要求，对照系统、设备和“五防”装置的摹拟图，对照设备名称和编号。4.2.4涉及单一变电站或者多个变电站，为完成一个操作任务，现场端的电气操作票与调度端的操作票，或者现场与现场端间的电气操作票，在填写之前应相互沟通、协调与配合。4.2.5调度操作命令票和现场电气操作票操作项目的填写内容应根据现场实际操作要求填写，厂站现场操作票宜经防误系统校验正确后方可执行。以下项目应填入操作票：a）通用：断（开）合（上）的断路器和拉合隔离开关，检查断路器和隔离开关的位置，验电、装拆接地线，检查接地线是否拆除，安装或者拆除控制回路或者电压互感器回路的熔断器，切换保护回路和检验是否确无电压等。b）高压直流系统：启停系统、调节功率、转换状态、改变控制方式、转换主控站、投退控制保护系统、切换换流变压器冷却器及手动调节分接头、控制系统对断路器的锁定操作等。4.2.6下列情况可以不填用操作票，但应做好操作记录：（1）事故处理:包括故障点查找、故障隔离所涉及的操作（在隔离故障后对非故障区域恢复送电的操作需使用操作票）。（2）断开、合上断路器（开关）、二次空气开关、二次回路开关的单一操作；（3）取下或者投上熔断器的单一操作；（4）投、切保护（或者自动装置）的一块连接片或者一个转换开关；（5）拉开全厂（站）惟一合上的一组接地刀闸（不包含变压器中性点接地刀闸）或者拆除全厂（站）仅有的一组使用的接地线；（6）寻觅直流系统接地或者摇测绝缘；（7）有载调压变压器、消弧线圈分接头调整的单一操作；（8）仅拉开、合上一相高压跌落式熔断器（含取下纸管）的操作；（9）仅拉开、合上一相柱上高压隔离开关的操作；（10）配变高压跌落式熔断器一相（任一相）掉相，仅取下该相纸管、更换后恢复送电的操作（若需拉开其他两相，需开操作票）。（11）低压设备的操作注：需先断开配变低压开关再拉令克的操作，需在操作票中体现4.3审核4.3.1调度操作命令票和现场电气操作票实行“三审签字”制度，即：操作票操作人自审、监护人审核、值班负责人审批并分别签名。对于没有设置配网值班负责人的单位，配网操作实行“两审签字”制度，即：操作票操作人自审、监护人审核。4.3.2书面形式命令和记录以及不使用操作票的新（改）设备启动方案，在操作前，应经值班负责人确认并允许。4.4执行1.1.1 4.1发受调度指令首先必须互通单位、姓名，指令前必须贯以“指令”，对被操作对象贯以规范的双重名称（对无人值班变电站必须使用三重名称：变电站站名、设备名称、设备编号）。1.1.2 变电值班负责人负责发布当值期间管辖范围内一切电气设备操作的执行指令，同时有权发布站用电和调度许可的电气设备的操作指令，并对其正确性负责。1.1.3 调度指令的执行必须由值班（工作）负责人统一安排。4. 4.4厂站现场电气操作票必须经操作人、监护人和值班负责人审核签名后方能执行；配电现场电气操作票必须经操作人、监护人审核签名后方能执行。4.4. 5无人值班变电站的调度指令向集控中心下达，由集控中心值班负责人安排现场操作。操作人员到达现场后，必须再次向集控中心值班负责人确认操作任务，核对运行方式，操作内容经五防判断后，方可按操作指令（集控下达的指令）执行操作。4.4.6监护操作必须由两人执行，一人操作，一人监护。操作人在操作过程中不许有任何未经监护人允许的操作行为。4.4.7远方操作一次设备前，宜及时提醒现场人员远离操作设备。4.4.8执行操作票操作中应做到“三禁止”：禁止监护人直接操作、禁止有疑问时盲目操作、禁止边操作边做其他无关事项；操作后应“三检查”：检查操作质量、检查运行方式、检查设备状况。4. 4.9执行操作票应逐项进行，严禁跳项、漏项操作。4.4.IO操作中发生疑问，应即将住手操作，并及时汇报，经查明问题并确认后，方可继续操作，不应擅自更改操作票。4.4.11操作中发生事故事件时，应即将住手操作，待处理告一段落后，经分析研究再决定是否继续操作。4.4.12操作暂时变更时，应按实际情况重新填写操作票方可继续进行倒闸操作。4.4.13同一厂站、路线可有多组操作人员同时进行没有逻辑关系的倒闸操作任务，但应由同一值班负责人统筹协调。4.4.14按新（改）建设备投产方案进行操作时，若操作中浮现问题，应由方案审批人重新核准后，方可继续操作。4.4.15禁止约时操作。4.4.16接受操作指令、回复操作指令完成情况时，通话双方必须使用规范的术语，执行复诵制，并有录音。4.4.17紧急情况下，为了迅速消除对人身和设备安全的直接威胁，可不经调度许可执行操作，但事后应即将向调度汇报，并说明操作的经过及原因，并做好记录。4.4.18受令人对指令有疑问时应即将向发令人问询清晰，确认无误后执行。4.4.19电气操作必须严格执行监护复诵制。4.4.20现场执行操作时，监护人只能持一份操作票，禁止一组操作人同时执行多个操作任务的操作票。正在执行的操作票夹内禁止放置其他操作任务的操作票。4.4.21运用中的一、二次设备由调度进行操作管理。基建中未经启动的一、二次设备操作，若不涉及运用中设备由施工单位自行完成。若涉及运用中电气设备则由施工单位与运维单位共同管理，施工单位派人操作、运维单位运行人员监护，并做好记录；若操作影响运用中主设备和电网运行时，需获得调度允许，方可进行操作。4.5结束操作票的操作全部结束后，监护人应再次检查操作项目有无错误或者遗漏，确认无误后，办理操作票结束手续，并向值班（工作）负责人汇报。4.5操作要求及说明4.5.1普通要求4.5.1.1停电操作应按照“断路器一负荷侧隔离开关一电源（母线）侧隔离开关”的顺序挨次操作，送电操作顺序相反。4.5.L2调度下达命令和现场电气操作，严禁带负荷拉（合）隔离开关、带接地刀闸（接地线）合断路器（隔离开关）、带电合（挂）接地刀闸（接地线）、误分（合）断路器；现场操作严禁误入带电间隔。4.5.1.3发生人身触电时，可不经许可，应即将断开有关设备的电源，但事后应及时报告设备有关单位。4.5.1.4雷电天气时，不宜进行电气操作，不应就地电气操作。刮风、下雨天气的设备操作，应根据气象情况和现场实际进行操作风险评估后，由值班负责人决定是否操作。4.5.1.5设备操作应尽可能避免在交接班期间进行，如必须在此期间进行的，应推迟交接班或者操作告一段落后再进行交接班。4.5.2调度操作要求1.1.1.1 5.2.1调度操作应按调度管辖范围实行分级管理。下级调度未经上级调度许可不得操作上级调度管辖的设备。在危及人身、设备、电网安全的紧急情况下，上级调度可对下级调度管辖的设备进行操作，但事后应及时通知下级调度。1.1.1.2 调度操作过程中，若现场操作人员汇报本操作可能危及人身安全时，应即将停止操作，待研究后再确定是否继续操作。1.1.1.3 设备送电操作前，调度操作人应再次核实作业现场工作任务已结束，作业人员已全部撤离，现场所有暂时措施已拆除，设备具备送电条件后方可操作。4.5.3现场电气操作要求4.5.3.1操作中禁止防误操作闭锁功能（装置）随意退出运行，若需解除闭锁功能（装置）应经运行单位按解锁技术流程批准。4.5.3.2电气设备变位操作后，应对位置变化进行核对并确认。无法观察实际位置时，可通过间接方式确认该设备已操作到位。4.5.3.3单人操作时，不应进行登高或者登杆操作。4.5.3.4远方操作设备前，必要时应在现场增加位置检查人或者监护人，现场人员应确保自身安全。4.5.3.5电气设备停电，在未拉开有关隔离开关和做好安全措施前，不应触及设备或者进入遮栏或者围栏，以防蓦地来电。4.5.3.6运行中的高压设备，其中性点应视作带电体，在运行中如需进行断开操作时，应先建立其他有效的接地才可继续进行。4.5.3.7手动操作有机械传动的断路器或者隔离开关时，应戴绝缘手套；手动操作没有机械传动的断路器或者隔离开关时，应使用绝缘棒并戴绝缘手套和穿绝缘鞋。4.5.3.8装卸高压熔断器或者跌落式熔断器时，应戴绝缘手套和穿绝缘鞋，应使用绝缘操作杆或者绝缘夹钳。装卸高压熔断器时，还应戴护目镜，并站在绝缘物上。4.5.3.9更换配电变压器高压跌落式熔断器熔丝时，应拉开低压侧断路器和高压侧跌落式熔断器；摘挂跌落式熔断器的熔管时，应使用绝缘棒、穿绝缘靴和戴绝缘手套，并派人监护。4.5.3.10雨天操作室外高压设备时，应使用有防雨罩的绝缘棒，并穿绝缘靴、戴绝缘手套。4.5.3.11将高压开关柜的手车开关拉至“检修”位置后，应确认隔离挡板已封闭。4.5.3.12未纳入调度和现场生产使用，但仍属设备运行管理单位管理的设备，如需操作时，应使用操作票，并确保操作人员人身安全。4.5.3.13三相隔离开关和跌落式熔断器的操作顺序：a）三相水平罗列者，停电时应先拉开中相，后拉开边相；送电操作顺序相反；b）三相垂直罗列者，停电时应从上到下拉开各相；送电操作顺序相反。4.5.3.14变压器低压侧装设有低压开关设备时，停电应必须按照低压侧高压侧的顺序挨次操作。4.5.3.15高压侧开断装置为令克的配变，变压器的备用状态指三相令克拉开、配变低压开关（若有）拉开的状态。变压器的检修状态指三相令克拉开、配变低压开关（若有）拉开并在两侧装设接地线的状态（检修状态是否需要低压侧装设接地，低压侧若无法挂接地线，可以移至低压路线侧）。4.5.3.16低压路线的检修状态，对于有配变低压开关的，拉开低压开关及隔离开关后在出线侧装设接地线的状态。对于没有配变低压开关的，拉开高压侧开断装置，在出线侧装设接地线的状态。4.6现场电气操作票填写规范4.6.1配电现场电气操作票填写规范操作票项目填写内容填写说明编号填写操作票顺序号1、手工票（不带五防）：手工填写或者计算机打印。2、微机“五防”装置图形开票时自动生成编号。3、配电电气操作票编号按照7位阿拉伯数字编号，其中前两位为年号的后两位数字，后5位数字为操作票顺序号（1500001至1599999）<,4、操作票按班、所分别编号。发令单位发令人所在机构的简称填写发令人所在机构的简称：地调、县调、配调（调度下令）。发令人所在部门（根据本单位任务进行的操作）。发令人发出电气操作指令人员的姓名发出电气操作指令的人员指：副值及以上当班调度员。受令人接受调度指令的值班人员接受调度操作任务的人员：必须是具备受令资格的工作人员。受令时间接受调度指令的时间1、年月日按照年4位、月2位，日2位填写。2、时、分按24小时制2位填写。开始操作时.间执行操作项目第一项的时间操作结束时间完成最后一项操作的时间操作票项目填写内容填写说明操作任务为同一操作目的根据相应调度操作指令而进行的一系列相互关联、挨次连续进行的电气操作过程的概述1、填写操作票应正确使用调度术语,设备名称编号应严格按照现场标示牌填写。2、一份操作票只能填写一个操作任务。一项连续操作任务不得拆分成若干单项任务而进行单项操作。一个操作任务应以调度下令人一次下令为准。3、逐项令应先填写操作任务，再填写具体的操作项目。4、如一页票不能填写一个操作任务的全部操作项目时，应紧接下一张操作票进行填写，在前一页操作票的最后留一空白行，填写“（下接XX号操作票）”，在对应下一页操作票的第一行注明“（上接XX号操作票）"。操作票连续多页时操作任务只填写在第一页对应栏。5、操作任务应综合票内操作项目按下列情况进行填写：a）路线（设备）由一种状态转为此外一种状态；b）路线（设备）由一种运行方式转为另一种运行方式；c）为某一项工作进行的停（送）电操作；d）同一环网内负荷调整（如联络线的倒负荷）；e）特殊操作不能明确填写时，可填写“配合XXX停电申请票或者×××工作任务对XXX路线（设备）进行×X操作”如：配合XXX停电申请票断开（合上）XXX开关。顺序按操作项目顺序编号按照操作项目先后顺序填写的相应的阿拉伯数字（1、2、3、，,）。操作每操作完一项即将划红色“J。备注填写操作中存在的问题或者因故未执行、中断操作等情况说明。操作票项目填写内容填写说明盖章处操作票在使用过程中根据不同情况需要盖四种印章。“此项未执行”、“已执行”、“未执行”、“作废”。1、操作票中某一操作项目因故未能执行，在该项目栏对应的“操作”处盖“此项未执行”章，并在备注栏内说明原因。2、一份操作票单页或者多页时，因故连续多项未执行，在每页第一个未执行项对应的“操作”处盖“此项未执行”章，并在当页备注栏内说明。3、操作票全部执行或者仅部份执行，结束后在盖章处加盖“已执行”印章，一份操作票多页时，每页均盖“已执行”印章。4、合格的操作票全部未执行，在盖章处加盖“未执行”印章，并在首页备注栏内说明原因，一份操作票多页时，每页均盖“未执行”印章。5、不合格且未执行的操作票在盖章处加盖“作废”印章，一份操作项目操作的具体内容操作票多页时，例页均而"作废"印章。a）断开、合上的断路器（负荷开关）和隔离开关：b）检查断路器（负荷开关）和隔离开关的位置；c）在具体位置验电或者检查带电显示器；d）与调度联系路线确已停电；e）断开、合上接地刀闸；D检查断开、合上的接地刀闸位置；g）装设、拆除的接地线及编号；h）切换需要变化的保护或者自动装置连接片（切换开关）；i）核对现场设备的运行状态；j）悬挂和拆除标示牌。对于单相隔离开关和跌落式熔断器，应按顺序分相填写操作步骤（三相水平罗列者，停电时应先拉开中相，后拉开边相；送电操作顺序相反。三相垂直罗列者，停电时应从上到下拉开各相；送电操作顺序相反。）取下、合上跌落式熔断器纸管应分相填写操作步骤C配电现场电气操作票填写规范操作票项目填写内容填写说明操作人操作人姓名操作人亲笔签名（含电子签名）。监护人监护人姓名监护人亲笔签名（含电子签名）。4.6.2厂站电气操作票填写规范厂站现场电气操作票填写规范操作票项目填写内容填写说明厂站名称填写工作的厂站名称1、填写工作的变电站或者电厂全称：ilL22Qk义军£电站现场电气操作嘉*宜水电站现场电气操作票编号填写操作票顺序号1、手工票（不带五防）：手工填写或者计算机打印。2、微机“五防”装置图形开票时自动生成编号。3、操作票编号按照7位阿拉伯数字编号，其中前两位为年号的后两位数字，后五位为操作票顺序号，如：151-1500999o4、无人值班变电站操作票按站分别编号。类型根据发令单位划“”根据发令单位在对应“口”内划“J”；发令单位发令人所在机构的简称填写发令人所在机构的简称：如总调、中调、地调、县调、配调、XX监控中心、XX维中心和XX变电站、XX水电站等。发令人发出电气操作指令人员的姓名发出电气操作指令的人员指：副值及以上调度员或者本值值班负责人。（有指令系统时，发令人应与指令系统中发令人员一致）受令人接受调度指令的值班人员接受调度操作任务的人员：必须是有受令资格的当值正值及以上人员。受令时间接受调度指令的时间1、年月日按照年4位、月2位，日2位填写。2、时、分按24小时制2位填写。开始操作时间执行操作项目第一项的时间操作票项目填写内容操作结束时间完成最后一项操作的时间操作任务明确设备由一种状态转为另外一种状态，或者者由一种运行方式转为另一种运行方式。操作任务明确设备由-种状态转为另外一种状态，或者者由一种运行方式转为另一种运行方式。顺序操作技操作项口顺序编号6、操作任务中的种情况的时候，如：检修根据一次设填备上接地措施的将22OkV站鸡线201断路器由运行转断路器及路线检修；将1%置情况分3种黄里：说（1）断路器（主.甘王义田超仃我王父及22UKV恻Zll新路希、IIUKVl则Ill断跖器检修：将1号主变由运行转主变及二侧断路器检修。变、母线）检储在断路器（主变母线）各侧安装、（4）方式调整：如将22OkV站鸡线201断路器由I母运行转II母运行。1、一份电气操作票只能填写一个操作任务。?、一个操作任务不得拆分成若干单项操作。接地措施。如：将220kV站酒线201断路器由运行热备用、冷备用转检修，将1号主变由运行、热备井冷备用转检修，将统一使用阿拉伯数字（1、2、3,）每操作完一项即将划红色“J”。、3、根据调度操作目为、有关L作要求充分了解设备运行方式及变化，明确凶作任决1、设备双重命名前加电压等级。5、无人偃班变电站为操作票在任务前加变电站名称，例如：将HOkV平坝变11OkV两平纣101断11OkVIl母线由运行,热备用、冷备用转检假（2）路线检修：在出线侧装设接地措施。如：将220kV站鸡线由。运行转检修；合上220kV站鸡线XXXX接地刀闸或者在220kV站鸡线XXX3隔开关路线侧装设接地线一组。（变电操作票不能有线路热备用、冷备用状态感器口运行转的称谓）.；检修。断路器及路身（主变）检修，同时具冬以上两操作票项目填写内容填写说明备注填写操作中存在的问题或者因故未执行、中断操作等情况说明。盖章处操作票在使用过程中根据不同情况需要盖四种印章。“此项未执行”、“已执行”、“未执行”、“作废”。1、操作票中某一操作项目因故未能执行，应经值班负责人确认后，在该项目栏对应的“操作”处盖“此项未执行”章，并在备注栏内说明原因。2、操作票中部份中间操作项目因故未执行，在未执行项对应的“操作”处盖“此项未执行”章，并在当页备注栏内说明。3、一份操作票单页或者多页时，因故连续多项未执行至本页最后项，在每页第一个未执行项对应的“操作”处盖“此项未执行”章，并在当页备注栏内说明。4、操作票全部执行或者仅部份执行，结束后在盖章处加盖“已执行”印章，一份操作票多页时，每页均盖“已执行”印章。5、合格的操作票全部未执行，在盖章处加盖“未执行”印章，并在首页备注栏内说明原因，一份操作票多页时，每页均盖“未执行”印章。6、不合格且未执行的操作票在盖章处加盖“作废”印章，一份操作票操作项目操作的具体内容多页时，每页均盖“作废”印章。1、应按逻辑顺序逐行填写，不得空行。当操作内容结束的下一行为空行时，则填写“以下空白，；操作项目正好在当页填写完毕时，不另起一页，也不填写“以下空白”。2、填写操作票应正确使用调度术语，设备名称编号严格按照双重命名填写。3、操作项目不得并项填写，一个操作项目栏内只应该有一个操作动词。操作票项目填写内容填写说明操作项目操作的具体内容4、操作票多页时，在前一页操作项目栏留一空白行，填写“下接XXX号操作票”字样，在后一页第一项操作项目栏留一空白行，填写“上接XXX号操作票”字样。5、操作票操作项目栏内填写的内容，应包含以下方面的内容断开、合上的断路器和拉开、合上的隔离开关；检查断路器和隔离开关的位置；拉合隔离开关前检查断路器在断开位置；（4）拉开、合上接地开关；检查拉开、合上的接地开关；（4）装设、拆除的接地线及编号；继电保护和自动装置的调整；（6）检查负荷分配（主变压器及双回或者多回路线进行停电操作先后检查此外的主变或者路线无非负荷）;取下或者投上二次回路及电压互感器回路的熔断器；（8）断开或者合上空气开关；（9）检查、切换需要变动的继电保护及自动装置；（10）投入、退出相关的二次连接片（包括监控后台机的软连接压板）；操作票项目填写内容填写说明操作项目操作的具体内容di）投入、退出断路器等设备的操作电源、控制电源；（12）投入、退出隔离开关、接地刀闸电动操作电源（操作电源在隔离开关拉、合时才干投入）；03）在具体位置检验确无电压（合接地开关、装设接地线前）；（M）对于无人值班变电站的操作，应根据操作任务核对现场设备的运行状态，在操作项目的第一项统一填写“核对运行方式”；05）装设或者拆除绝缘挡板或者绝缘罩；（16）路线检修状态转换时，操作后悬挂和拆除标示牌；（17）路线检修转运行合断路器前一项，单独填写一项“联系调度”；（18）在设备由冷备用转热备用或者运行操作时，必须在合隔离开关前填写检查保护投入情况，如：检查22OkV站鸡线201断路器保护按整定书要求确已投入。6、普通操作动词合上：是指各种断路器、隔离开关、空气开关通过人工操作使其由分闸位置转为合闸位置的操作；断开：是指各种断路器、空气开关通过人工操作使其由合闸位置转为分闸位置的操作；拉开：是指各种隔离开关、接地开关通过人工操作使其由合闸位置转为分闸位置的操作；装设地线：是指通过接地短路线使电气设备全部或者部份可靠接地的操作;操作票项目填写内容填写说明拆除地线：是指将接地短路线从电气设备上取下并脱离接地的操作；投入或者停用、切换、退出：是指使继电保护、安全自动装置、故障录波装置等设备达到指令状态的操作；取下或者投上：是指将熔断器退出或者嵌入工作回路的操作；插入或者拔出：是指将二次插件嵌入或者退出工作回路的操作；悬挂或者取下：将暂时标示牌放置到指定位置或者从放置位置移开的操作；操作项操作的具体内调整：是指变压器调压抽头位置或者消弧线圈分接头切换的操作等目容投上或者切除：是指将二次回路的连接片接入或者退出工作回路的操作；验电：用合格的相应电压等级验电工具验明电气设备是否带电；切换：将继电保护及自动装置连接压板或者转换开关功能(或者方式)改变的操作。7、小车开关操作动词(1)小车开关本体的操作动词，统一用“操作至”；(2)保护或者电源插件，统一用“拔出”或者“插入”。8、在隔离开关与接地开关(接地装置)联动的设备，只填写隔离开关的操作事项，不填写接地开关的操作事项。操作票项目填写内容填写说明操作项H操作的具体内容9、不便用验电器直接验电的验电项填写：（1）硬母线验电项填写：“检查连接22OkVII组母线上所有隔离开关确在拉开位置且锁闭”；（2）封闭式设备验电项填写：A、有带电显示器的：a、在断开断路器前填写：“检查X××kV×XX路线带电显示器指小有电"；b、在合接地开关前分项连续填写：“问询调度XXXkVXXX线路确已停电”，“检查X××kV×XX路线带电显示器显示确无电压'B、无带电显示器的，在合接地开关前填写：“问询调度XXXkVXXX路线对侧确已停电”。操作人操作人姓名操作人亲笔签全名（含电子签全名）。监护人监护人姓名监护人亲笔签全名（含电子签全名）。值班负责人值班负责人姓名值班负责人亲笔签全名。（无人值班变电站可经电话确认后由监护人代签全名或者电子签全名，电话代签名必须录音）6附则6.1 本规定由贵州电网有限责任公司生产设备管理部负责解释。6.2 本规定自发文之日起执行。附录：附录A配电现场电气操作票格式附录B配电现场电气操作票样票附录C厂站现场电气操作票格式附录A（规范性附录）（单位名称）配电现场电气操作票盖章处部门（班组）名称：编号:类型根据调度令进行的操作根据任务进行的操作发令单位发令人受令人受令时间年月日时分操作开始时间年月日时分操作结束时间年月日时分操作任务：顺序操作项目操作备注操作人监护人附录B（规范性附录）金沙供电局配电现场电气操作票盖章处部门（班组）名称：新化供电所编号:类型根据调度令进行的操作根据任务进行的操作发令单位县调发令人XXX受令人XXX受令时间2022年08月19日09时00分操作开始时间2022年08月19日09时30分操作结束时间2022年08月19日10时00分操作任务：将IOkVXX线XX公变由运行状态转为检修状态顺序操作项目操作1核对操作IOkVxX线XX公变的名称和编号确认无误2断开IOkVXX线XX公变低压侧开关（没有就不填写）3检查IOkVXX线XX公变低压侧开关确在分闸位置（没有就不填写）4拉开IOkVXX线XX公变三相令克（取纸管不体现）5检查IOkVXX线XX公变三相令克确在拉开位置6生IOkVXX线XX公变400V路线1号杆验明三相确无电压7生IOkVXX线XX公变令克下桩头装设1号IOkV接地线8住IOkVXX线XX公变低压出线侧装设1号低压接地线9在IOkVH线XX公变克所在电杆处悬挂“禁止合闸，有人工作！”标示牌备注操作人XXX监护人XXX盖章处部门（班组）名称：新化供电所编号:类型根据调度令进行的操作口根据任务进行的操作发令单位县调发令人XXX受令人XXX受令时间2022年08月19日09时00分操作开始时间2022年08月19日09时30分操作结束时间2022年08月19日10时00分操作任务：导IOkVXX线XX开关至XX开关开关间路线（自行描述：如XX#杆后段或者XX#杆至XX#杆）由运行状态转为检修状态顺序操作项目操作1核对操作IOkVXX线XX开关的名称和编号确认无误2断开IokVlOkVXX线XX开关3检查IOkVXX线XX开关指示针确在分闸位置4拉开IOkVXX线XX乙三相隔离开关5检查IOkVXX线XX乙三相隔离开关确在分闸位置6拉开IOkVXX线XX甲三相隔离开关7检查IOkVXX线XX甲三相隔离开关确在分闸位置8在IOkVXX线XX号杆验明三相确无电压9在IOkVXX线XX号杆装设X号IOkV接地线11在IOkVXX线XX号杆上悬挂“禁止合闸，路线有人工作！”标示牌备注操作人XXX监护人XXX附录C（规范性附录）（厂站名称）现场电气操作票盖章处编号:类型根据调度令进行的操作根据本单位任务进行的操作发令单位发令人受令人受令时间年月日时分操作开始时间年月日时分操作结束时间年月日时分操作任务：顺序操作项目操作备注操作人监护人值班负责人
