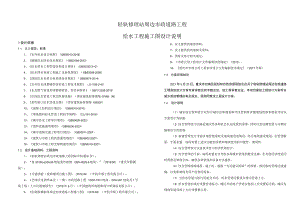

轻轨修理站周边市政道路工程给水工程施工图设计说明1设计依据1.1 设计规范、标准1、室外给水设计标准（GB50013-2018）2、城镇给水排水技术规范（GB507882012）3、给水排水工程管道结构设计规范（GB50332-22）4、给水排水管道工程施工及验收规范（GB50268-2008）5、消防给水及消火栓系统技术规范（GB50974-2014）6、室外给水球墨铸铁管管道工程技术规程（J11156-28）7、水及燃气管道用球墨铸铁管、管件和附件（GBT132952019）8、市政给水管道工程及附属设施（国家建筑标准图集07MSl（M）9、柔性接口给水管道支墩（国家建筑标准图集10S505）10、混凝土结构设计规范（GB50010-2010）11、埋地塑料给水管道工程技术规程（CJJ101-2016）12、城市给水工程项目规范（GB50026-2022）13、消防设施通用规范（GB50036-2023）14、城市道路交通工程项目规范（GB50011-2021）15、建筑与市政工程抗震通用规范（GB50002-2021）16、建筑与市政工程无障碍通用规范（GB50019-2021）1.2 设计基础资料、工程资料1、轻轨修理站周边市政道路工程招标中标通知书：2、“条2019UoOOo36规划条件附图（Q204Q206地块）”（2019.06）（重庆市勘测院）：3、中建清能悦和城项目施工图（2010.04）（中机中联工程有限公司）：4、巴南区龙洲湾B区（二期）市政道路工程（Q2O-7/O1地块、Q29-3/01地块及1号取土场）土石比勘察报告（2018年6月）（中国建筑西南勘察设计研窕院有限公司）：5、鱼洞换乘枢纽周边市政道路工程施工图（2015.06）（中机中联工程有限公司）；6、业主提供的地形资料；7、业主提供的其他相关资料：8、国家及地方相关规定；9、市政公用工程设计文件编制深度规定（2013）。10、重庆市市政公用工程初步设计文件编制技术规定（2017年版）1.3 方案评审结论2021年5月20日，重庆市巴南区规划和自然资源局组次召开了轻轨修理站周边市政道路工程规划设计方案专家审查会的专题会议，经汇报审查论证，本项目建设工程设计方案符合城乡规划管理的有关规定，原则同意该工程设计方案。1.4 设计原则（1）城市综合管网设计应符合城市总体规划和片区控制性详细规划的基本要求并应以方案设计为依据。（2）综合管网设计应满足地区经济和社会长远发展的需要，同时注意远期发展与分期实施相结合的原则。（3）新建管网充分考虑区域管线现状及地块建设的情况，结合地块建设规划，在管道断面、平面布置、高程布置上适应功能的需要和地块使用的可能性、便利性。（4）综合管网设计注意技术性与经济性相结合。（5）综合管网的平面、高程布置充分考虑各种城市管线的敷设走廊，在考虑经济性的同时预留足够的空间，确保各种管线均具备可实施性。（6）涉及管线废除路段，施工时，根据“先还建后拆除”的原则，做好临时管线过渡措施，以免影响现有用户的使用需求。（7）当给水管道与排污管道交叉时，给水管道应敷设在排污管道上方。（8）给水管道沿线应设置管道标志，城区外的地下管道在地面上应设置标志桩，城区内埋地管道顶部上方应设置警示带。（9）检查井、阀门井、室外消火栓、水泵接合黯等应避开盲道。宜采用市政给水管网供水，市政消火栓应采用湿式消火栓系统。本次设计沿街道旁和路口处设置消火拴，消火栓连接管道为DN150,消火栓间距不大于120米，消火栓中心距离路缘石1.5m。消火栓选用SSI5080-l.6MPa地上式消火栓，做法详见详07MSIol-1/1L(5)给水主管道上一般间距400600m左右或34个给水支管间设置检修阀门，且检修阀门间消火栓尽量不超过5个，给水主管道上检修阀门采用DN200蝶阀，阀门井内设置管道伸缩器。(6)给水过街支管上设置检修阀门，检修阀门采用DN150蝶胸，阀门井内设置管道伸缩器。3.2结构设计(1)设计荷载按建筑结构荷载规范(GB50009-2001)、给水排水工程管道结构设计规范(GB503322002)和给水排水工程埋地钢管管道结构设计规范(CECSI41:2002)等规范要求取值。(2)主要建筑材料要求所有建筑材料必须有相应的出厂合格证，并按国家有关规范进行必要的试验和检测，满足要求后方可在本工程中使用。a.水泥：宜采用不低于425号的普通硅酸盐低碱水泥。b.混凝土：混凝土骨料宜采用非碱活性骨料。如混凝土骨料为碱活性骨料时，则混凝土中含碱量不应超过2.1kgm°c.普通钢筋：采用符合GB1499.2-2007国家标准的盘MHRB4(D)钢筋采用20MnSi热轧螺纹钢筋，HPB300钢筋采用Q335A热轧圆钢筋。d.焊条：对于HRB400钢筋采用T500型焊条，对于HPB300钢筋采用E4303型焊条。(3)土建施工要求基础基坑开挖后应注意基坑排水，施工时应采取排水措施，并注意保证基坑边坡的稳定和地基土不被扰动。基坑开挖至设计标高后，对于出露基岩应及时封闭，并对边坡和排水沟进行维护，以防塌方。基坑边坡的坡度应根据基坑开挖后的土质情况确定，并应符合相应施工规范的要求，边坡按1:0.3放坡。基坑回填上必须在给水管的地下部分(包括紧邻的外部安装工程)全部施工完成后并验收合格后及时进行。2工程概况2.1 工程基本情况巴南区区位优越，位于重庆市主城南部，属主城九区之一，在市委、市政府提出的五大功能区战略中，巴南区位于都市功能拓展区，是未来城市发展的重点区域。在总规深化中，都市功能拓展区大力发展物流会展、仓储配送等现代服务业，建设大型聚居区。轻轨修理站周边市政道路工程位于巴南区铜锣山以西，渝南大道（轻轨3号线鱼胡路站）东侧，设计范围起点南接现状道路龙兰街，终点北至轻轨角检修基地外侧规划道路，全长457.427mo本道路的主要功能是服务于两侧居住用地，由于地块发件时序不同，部分征地拆迁工作滞后,故根据业主要求,本项目分两期建设,一期工程范围为KO+OOO-KO+235,一期全长235m；二期工程范围为K0+235-K0+457.427,二期全长为222.427m。等级均为城市支路，标准路幅宽度为16m,双向两车道，设计时速为20kmh°本次施工图设计为二期范围K0+235-K（+457.427段。2.2 工程设计内容本次设计内容包括：道路工程、交通工程、排水工程、照明工程、给水工程、电力工程、结构工程等附属工程。本册为给水工程。3给水工程设计3.1 工艺设计（1）设计范围内无现状给水管道，片区给水压力为050.6MPa,本次施工图设计考虑于轻轨道路东侧人行道下敷设一根DN200的给水管道，管道中心距路缘石为1.5m,每隔一定距离过街预留DN2OO给水管，道路交叉口根据规划要求预留相应规模的排管接口。（2）当市政给水管网设有市政消火栓时，其平时运行工作压力不应小于0.14MPa,火灾时水力最不利市政消火栓的出流量不应小丁15Ls。且供水压力从地而算起不应小于0.10MPa。（3）给水主管道采用球凝铸铁管，接口型式为T型橡胶圈柔性接口。管道压力等级采用1.0MPa,管网压力不应超出管道压力等线。（4）根据规范要求，市政消防给水应与市政给水管网同步规划、设计与实施，消防水源用市政给水管网供水，市政消火栓应采用湿式消火栓系统。本次设计沿街道旁和路口处设置消火拴，消火栓连接管道为DN150,消火栓间距不大于120米，消火栓中心距离路缘石1.5m°消火栓选用SS15080-l6MPa地上式消火栓，做法详见详07MSIol-1/1L（2）陶门管道每隔500米左右和道路交叉口处设置检修用阀门。根据消防的要求，配水管网上两个阀门之间消火栓数量不宜超过5个。（3）排气阀在管道上容易积聚空气的制高点均设置自动免式排气阀，既可自动排气，又可在管道需要检修放空时进气。（4）排泥阀在管线的低凹处设置排泥水阀，对管道进行泄水或冲洗。3.33阀门井及井盖（1）管道阀门井选用地面操作砌块（碎标号不得低于C25）砌筑的圆形立式闸阀井，具体做法参见国标图集07MSM）I-21423:（2）排泥阀安装，湿井做法详见国标图集07MSloI-25865:（3）排气阀安装及海门安装详见国标图集07MSlOl-25257;<4）阀门井、消火栓井、排气井、排泥井均采用砌块（粒标号不得低于C25）砌筑，均做1：2防水水泥砂浆内外抹面厚20mm；（5）井盖均采用巾700重型防盗、防跳动、防冲击响的球墨铸铁井盖，井盖及支座详见国标图集06MS201-6/4、5、8、9、12,盖板背面须铸有生产批号、厂家信息等，以便质量跟踪与监督。所选井盖应符合国家标准检杳井盖（GB“23858-2009）的要求。（6）井盖上需有明显“给水”标志，井盅承压不小于400KN：爬梯采用球墨铸铁，做法详见国标图集06MS20I-6/I4、17；（7）阀门井（除消火栓井外）盖板人孔均采用偏心式，人孔处井壁上设置球墨铸铁爬梯。（8）无障碍通道上有井盖、算子时，井盖、算子孔洞的宽度或直径不应大于13mm,条状孔洞应垂直于通行方向。3.3.4管道及配件的防腐所有钢管及钢制附件必须进行防腐处理。各钢制管件在涂刷防腐涂料前均需对钢制管件表面除锈处理，保证管道表面干燥、无水迹、无焊渣、无油迹，其洁净程度达到手工除锈标3.3管道及附属设施33.1管材（1）球墨铸铁管a.管道及管件的外观质量应符合相关规定。b.管道及管件下沟前内、外工作面应修整光滑，有裂纹的管道及管件不得使用。c.管道直线安装，宜选用管径公差组合最小的管节组对连接，接口环向间隙均匀，承口问纵向间隙不应小于3mm。d.管道曲线安装，接口允许转角，不得大于下表规定。接口种类管径（mm）允许转角（°）刚性接口500-12001滑入式T型橡胶圈接口756003柔性机械式接口700-8002（2）钢制管道a.过街给水管均采用焊接钢管，一律用Q335A级钢焊制。b.管子的椭圆度不应超过0.0ID（D为管外径），在管节的安装端不得超过0.005D。c.壁厚在5mm以上的钢管，其端部应开30°40°的坡口。d.对接管节的管端间隙，应按下表的规定尺寸：管壁厚度（mm）3-55-9>9间隙尺寸（mm）1.0-1.51.5-2.52.5-3.Oe.管子对口前，应将焊接的坡口面及内外管壁10-15mm范围内的铁锈、泥土、油脂等脏物清除干净，除锈等级为St3级。f.在焊接上，填缝金属的组织应呈颗粒状，外表呈整齐鱼鳞状，不得有裂纹、气孔、夹渣等缺陷。g.管壁超过6mm时，电焊不得少于两层，在焊接一层以前，必须清除上一层的焊渣和碎屑。h.与倜门等设备连接的法兰应与其工作压力、开孔尺寸完全一致，法兰盘上螺栓孔中心位置的偏差不得大于0.5mm。3.3.2管道附属设施及附件3）消火栓根据规范要求，市政消防给水应与市政给水管网同步规划、设计与实施，消防水源宜采（6）管道经试压且通过隐蔽工程验收，人工回填到管顶以上0.5m后，方可采用机械回堪，但不得在管道上方行驶。机械回填时应在管道内充满水的情况下进行。（7）阀门井周围的回填要求：】）阀门井砌体或现浇碎需达到设计强度后才允许回填。2）井室及井筒周围的回填应与沟（管）沟槽回填同时进行。3）井室及井筒周围回填压实时应沿井室中心对称进行，且不得漏夯。（8）结构物下沟槽超挖部分回填，当高度大于O3米时，采用浆砌块石（MU30块石MlO水泥砂浆）回填；当高度小于或等于0.3米时采用C20素混凝回填。3.6地基处理1）耕土、粉质粘土、素填土：不能作为管道基础，需清除至圆砾、卵石层表面，采用级配良好的天然砂砾换填，并分层夯实或压实，分层厚度不得大于30cm,夯实后fak*l50KPa,压实度*95%。2）圆砾、卵石：工程性质良好，承载力较高，可直接作为管道天然基础的持力层。4抗It要求根据公路工程抗震规范（JTGB02-2013）及“中国地震动峰值加速度区划图（1/400万）GB18306-2015,该区设计地震分组为第一组,抗震设防烈度为6度，设计基本地震加速度值为0.05g,反应谱特征周期为0.35s依据室外给水排水和燃气热力工程抗震设计规范（GB50032-2003）及建筑与市政工程抗震通用规范（GB55OO2-2O21）,相应抗震措施如下：1、砌筑砂浆采用水泥砂浆，强度等级不应低于M7.5。2、盛水构筑物和地下管道的混凝土强度等级不应低于C25；构造柱、芯柱、圈梁及其他各类构件的混凝上强度等级不应低于C25：3、单层现浇混凝土结构的抗震等级不得低于建筑与市政工程抗震通用规范（GB552-2O2I）中表6.2.3的规定；4、输送水、气或热力的有压管道，其管材的材质应具有较好的延性：本次设计管材采用PE管。5、管道穿过建（构）筑物的墙体或基础时，应符合下列规定：（1）在穿管的墙体或基础上应设置套管，穿管与套管之间的间隙应用柔性防腐、防水材料密封：（2）当穿越的管道与墙体或基础嵌固时，应在穿越的管道上就近设置柔性连接装置：准Sa25级，表面清理合格后，方可进行防腐处理。内防腐：采用两底两面。两层底漆,GZ-2防腐漆；两层面漆,GZ-2防腐漆(厚度20.2mm),内防腐应无毒并符合生活饮用水卫生标准(GB57492006)要求。外防腐：采用四油一布。一层底漆，环氧煤沥青防腐漆：两层面漆，环氧煤沥青防腐漆；一层玻璃布；两层面漆，环氧煤沥青防腐漆；底漆-面漆-面漆-玻璃布-面漆-面漆(厚度N0.2mm)3.4 水压试验及管道消毒清洗本工程在埋管前应予先进行水压试验，试压前管内充水时间为24小时，加压后须恒压IOmin,如水管及其附件和接头未损坏，外观无渗漏可认为水压试验合格。水压试验净水压力应为管道工作压力的1.5倍，且试验压力不应低于l.OMpa。埋管完毕后，应进行分段水密性试验，其长度结合工程情况取每条管线总长的一半，水密试验详给水排水管道工程施工及验收规范(GB50268-2008)o根据管材压力确定该道路市政给水管道工作压力不得超过LOMpa,通水前应符合水压，如不满足要求应通知相关单位处理。施工完毕后必须严格按照规范对管道进行冲洗消毒。管道分段试压合格后应对整条管道进行冲洗消毒。管道第一次冲洗应用清洁水冲洗至出水口水样浊度应小于3NTU,冲洗流速应大于lms.管道第二次冲洗应在第一次冲洗后，用有效氯浓度不低于20mgl的清洁水浸泡24小时后，再用清洁水进行第二次冲洗至水质化验合格为止。3.5 管道沟槽开挖及回填(1)管沟槽开挖放坡坡比根据所开挖的地质岩层情况并参照地勘报告确定，同时应满足给水排水管道施工及验收规范(GB50268-2008)第4.3条的要求。给水管道沟槽开挖要求及开挖时工作面宽度详见管道沟槽开挖断面图。(2)管道沟槽开挖应控制超挖。(3)开挖时如发现不良地质，则需根据有关施工规范对沟槽作支撑处理，防止垮塌事故，同时应确保周边建构筑物的安全。(4)给水管道沟槽回填时，柔性管道管胸腔两侧及管顶回填上的压实系数详柔性管道沟槽回填大样图。给水管道沟槽回填的填料、回填方法及其他耍求严格按照给水排水管道施工及验收规范(GB50268-2008)第4.5条相关规定执行。(5)给水压力管道水压试验前，除接口外，管道两侧及管顶以上回填高度不应小于0.5m；水压试验合格后，应及时回填沟槽的其余部分。（II）管道施工时道路交叉口及综合管网过街路段应以标注的标高为准，如果现场施工时发现管道存在交叉无法通过的现象，可适当的调整管道标高，并经设计单位认可。6其他（1）本工程中检查井井盖及盖座在施工时亦可根据实际情况选择其它材料，但所选材料应为符合国家及有关部门相关标准、规范的合格产品，并经设计单位认可。（2）为保证给水管道能够满足供水部门的使用要求，本图在实施前需先征求供水部门书面审批意见：在施工过程中请供水部门共同参与中间验收等重要环节。7主要工程量表给水管道主要工程数量表编号项目单位数量备注1DN200球墨铸铁管m2512D219X6焊接钢管in30过街管道3D150X6焊接钢管inIO消火栓连接管4DN150室外地上式消火栓套2详01S201页75DN2191DNI50承盘插丁字管件2消火栓6D2I9XD2I9钢制三通件27阀门井座307MS101-2/14-238排泥井（含排泥阀座107MSlOl258659排气井（含排气阀）H-：107MSlOl-2/52-5710管道土石方n,1834暂估挖方，以设计路面计11管道土石方m,1798暂估填方，以设计路面计以上工程量仅作为设计预算参考，实际发生贵以施工现场核实为准。6、埋地管道穿越活动断裂带时，应采取下列措施：（1）管道应敷设在套管内、管道与套管之间的间隙应用柔性防腐、防水材料密封：套管周围应填充干砂：（2）管道及套筒应采用钢管：（3）断裂带两侧的管道上，应在适当位置设置紧急关断阀门；7、管道上的阀门均应设置阀门井：8、本次给水工程设计的抗震设计按照室外给水排水和燃气热力工程抗震设计规范（GB5OO32-2OO3）及建筑与市政工程抗震通用规范（GB55002-2021）进行，其他未尽事项详见其相关规定。5注意事项（1）本说明及设计图未特别予以说明的内容，均应遵照相关施工规范及各种专业、行业技术规范、标准进行。（2）管道施工完毕后，必须严格按照给水排水管道工程施工及验收规范（GB50268一2008）中的有关规定对管道进行压力（或气压）试验及严密性试验，待试压合格，冲洗、消毒后方能回填通水。（3）施工时应特别注意安全，采取安全措施，杜绝安全事故的发生。（4）管道上的蝶阀、排气阀等均做检查井及井盖，各种阀门检查井、泄水阀检查井、排气阀检直井的做法详见国标图集05S502室外给水管道附属构筑物。其中管道预留过街检查井的做法见05S502页89,蝶阀检查并做法详见O5S5O2页26。消火栓做法详见01S201页7。检查井井座井盖均采用GRP（成品）新型复合材料，井盖注明“给水”字样，并标注年代信息。（5）开挖时若遇石槽应在本设计标高基础上超挖0.2米，超挖部分用素土或黄沙夯填至设计标高后再敷设管道。（6）管槽回填应先用素土夯填至管背以上0.5米后，才能夯填至原标高。（7）所有阀门井的排水均就近排放至雨水检查井，长度现场确定。（8）在平面转角较大、上下高差较大处下端设置支墩，参照柔性接口给水管道支墩10S505执行。遇不能套用处，根据实际情况现场确定。（9）本设计中纵断面标注的埋深为地面至管道内底高差。（10）所有尺寸以图注尺寸和坐标为准，不得以比例尺量度为依据。
