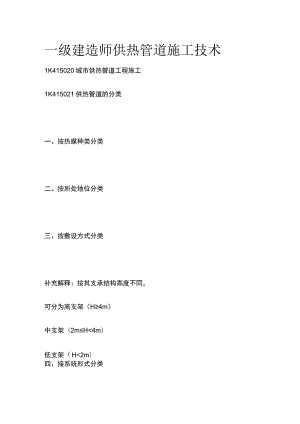

一级建造师供热管道施工技术1K415020城市供热管道工程施工1K415021供热管道的分类一、按热媒种类分类二、按所处地位分类三、按敷设方式分类补充解释：按其支承结构高度不同，可分为高支架（H4m）中支架（2mH<4m）低支架（H<2m）四、接系统形式分类五、按供回分类【例1】在热力管道敷设方式分类中,当敷设的独立管道支架离地面高度为3m时，该管道支架应分为（）。A.超高支架类B.高支架类C.中支架类D.低支架类【例2热水热网按热媒温度可分为两类，其中热媒温度（）属于低温热水热网。A.95oCB.96oCC.97oCD.<100oC【例-单选题】在城镇供热管网闭式系统中，一次热网与二次热网采用()连接。A.流量限制器B.热交换器C.水处理器D.温度控制器1K415022供热管道施工与安装要求二、供热管道施工准备要求(一)技术准备(履行手续相关)(1)施工单位应在施工前取得设计文件、工程地质和水文地质等资料，组织工程技术人员熟悉施工图纸，进行图纸会审并参加设计交底。补充解释：图纸会审和设计交底区别(1)目的不同：设计交底是说明设计意图，解释设计文件，明确设计要求。对施工单位和监理单位做出详细说明，使其正确贯彻设计意图，加深对设计文件特点、难点、疑点的理解，掌握关键部位的质量要求，是法律规定的义务。图纸会审是对图纸进行全面细致的熟悉，审查施工图存在的问题及不合理的情况并提交设计单位处理，同时使参建各方特别是施工企业熟悉设计图纸，领会设计意图，掌握工程特点及难点，找出需要解决的问题并拟定解决方案从而将设计缺陷消除在施工之前。(2)时机不同：设计交底是在施工图纸完成经审查合格后，交付施工时进行。图纸会审是在收到设计单位交付的施工图设计文件后，开工之前进行。主持者：均为建设单位或监理单位，通常是由总监理工程师主持。参加者：建设、设计、施工、监理等单位的有关人员。会议纪要：由监理单位汇总和起草(2)应根据工程的规模、特点和施工环境条件，进行充分的项目管理策划，并组织编制施工组织设计和施工方案，履行相关的审批手续。危险性较大的分部分项工程施工单位应编制安全专项施工方案，对于超过一定规模的危险性较大的分部分项工程，经专家论证通过，并经建设单位和监理单位审批后方可组织施工。(3)工程开工前应组织施工管理人员踏勘现场，了解工程用地、现场地形、道路交通以及临近的地上、地下建(构)筑物和各类管线等情况。(4)根据建设单位提供的地下管线及建(构)筑物资料，组织技术及测量人员对施工影响范围内的建(构)筑物、地下管线等设施状况进行探查，确定与热力管道的位置关系，与管线产权单位协商加固或拆改移方案。各种保护措施应取得所属单位的同意和配合，给水、排水、燃气、电缆等地下管线及其构筑物应能正常使用，加固后的线杆、树木等应稳固，各相邻建筑物和地上设施在施工中和施工后，不得发生有害沉降、倾斜或塌陷。(5)调查拟建热力管道相对道路交通的关系，热力管道施工对现状交通有影响时，及时与交通管理部门沟通，编制交通组织方案，经交通管理部门审批后方可组织施工；需要占路掘路施工的，应提前向路政部门申请办理占路掘路手续。(6)开工前详细了解项目所在地区的气象自然条件情况、场地条件和水文地质情况，有针对性地做好施工平面布置，确保施工顺利进行。(7)降水施工时，应做好降水监测、环境影响监测和防治工作，保护地下水资源。(8)开工前需进行安全风险辨识，并制定有针对性的安全风险管控方案和应急预案。(9)开工前需制定项目环境保护管理措施(包括大气污染防治措施、水体污染防治措施、噪声污染防治措施、固体废弃物污染防治措施等)。(10)工程开工前应结合工程情况对施工人员进行技术培训。总结：供热管道施工技术准备(1)会审并交底：图纸会审+设计交底。(2)方案走审批：施工组织设计+施工方案+单专+双专。(3)现场要调查：市政管线需保护、相邻建筑不沉降、现状交通做导行。占路掘路办手续、平面布置最合理、地下水位做监测。(4)风险有预控：应急预案+管控方案。(5)环保全措施：大气+水体+噪声+固体废弃物。(二)物资设备准备(查看证件相关)(1片冈管的材质、规格和壁厚等应符合设计规定和现行国家标准要求，材料的合格证书、质量证明书及复验报告齐全、完整。属于特种设备的压力管道元件(管道、弯头、三通、阀门等)，制造厂家还应有相应的特种设备制造资质，其质量证明文件、验收文件还应符合特种设备安全监察机构的相关规定。三证：产品合格证、厂家检测报告、质量证明书/使用说明书。(2)阀门有制造厂的产品合格证。一级管网主干线所用阀门及与一级管网主干线直接相连通的阀门，支干线首端和供热站入口处起关闭、保护作用的阀门及其他重要阀门，应进行强度和严密性试验，合格后方可使用。总结： 一级管网主干线阀门。与一级管网主干线直接相连通的阀门。 支干线首端阀门。供热站入口处起关闭、保护作用的阀门。三、供热管道土建工程施工要求供热管道土建工程施工方法包括：明挖法、暗挖法、顶套管法、盾构法、定向钻法等。(1)明挖法沟槽应根据施工现场条件、结构埋深、土质和地下水等因素选择不同的开槽断面，确定槽底宽度、边坡、留台位置等参数。明挖沟槽常用的支护方法有锚喷护壁、土钉墙、排桩等。当地下水位高于槽底时，应采取地下水控制措施，确保沟槽地下水位在基底以下0.5m。(2)机械开挖时因预留不少于15Omm厚的原状土，人工清底至设计标高，不得超挖。(3)沟槽开挖至基底后，地基应由建设、勘察、设计、施工和监理等单位共同验收。对不符合设计要求的地基，由设计或勘察单位提出地基处理意见，施工单位根据其制定处理方案。(4)暗挖法施工的竖井与隧道连接处应采取加固措施。隧道应采用台阶法施工，应在拱部初期支护基本稳定，并在喷射混凝土强度达到设计强度70%以上时，方可进行下台阶开挖。隧道相对开挖中，当两个工作面相距15-2Om时应一端停挖,单向开挖贯通。比对隧道开挖：相向开挖的两个开挖面相距约2倍管(隧)径时，应停止一个开挖面作业，进行封闭；由另一开挖面作贯通开挖。四、供热管道安装施工要求(一)管道材料与连接要求城镇供热管网管道应采用无缝钢管、电弧焊或高频焊焊接钢管。管道的规格和钢材的质量应符合设计和规范要求。管道的连接应采用焊接，管道与设备、阀门等连接宜采用焊接，当设备、阀门需要拆卸时，应采用法兰连接。为保证管道安装工程质量，焊接施工单位应符合下列规定：(1)应有负责焊接工艺的焊接技术人员、检查人员和检验人员。(2)应有符合焊接工艺要求的焊接设备且性能应稳定可靠。(3)应有保证焊接工程质量达到标准的措施。 (二)管道安装前的准备工作(1)管道安装前，应完成支、吊架的安装及防腐处理。支架的制作质量应符合设计和使用要求，支、吊架的位置应准确、平整、牢固，标高和坡度符合设计规定。管件制作和可预组装的部分宜在管道安装前完成，并经检验合格。(2)管道的管径、壁厚和材质应符合设计要求，并经验收合格。(3)对钢管和管件进行除污，对有防腐要求的宜在安装前进行防腐处理。(4)安装前对中心线和支架高程进行复核。 (三)支架吊架的分类及安装要点支架对管道的约束作用不同，分为活动支架和固定支架。1.固定支架固定支架主要用于固定管道，均匀分配补偿器之间管道的伸缩量，保证补偿器正常工作，多设置在补偿器和附件旁。固定支架必须严格安装在设计位置，位置应正确,埋设平整,与土建结构结合牢固。支架处管道不得有环焊缝，固定支架不得与管道直接焊接固定。固定支架处的固定角板，只允许与管道焊接，严禁与固定支架结构焊接。补充解释：固定支架-管道-固定角板。固定角板作用：限制管道膨胀产生位移。防止形成死点"目的：不能限制管道的伸缩，不易发生爆管。直埋供热管道的折点处应按设计的位置和要求设置钢筋混凝土固定墩,以保证管道系统的稳定性。2、活动支架活动支架的作用是直接承受管道及保温结构的重量，并允许管道在温度作用下，沿管轴线自由伸缩。活动支架可分为：滑动支架、导向支架、滚动支架和悬吊支架等四种形式。(1)滑动支架：滑动支架是能使管道与支架结构间自由滑动的支架。(2)导向支架：导向支架的作用是使管道在支架上滑动时不致偏离管轴线。(3)滚动支架：滚动支架是以滚动摩擦代替滑动摩擦，以减少管道热伸缩时的摩擦力。可分为滚柱支架及滚珠支架两种。(4)悬吊支架：可分为普通刚性吊架和弹簧吊架。普通刚性吊架主要用于伸缩性较小的管道,加工、安装方便,能承受管道荷载的水平位移；弹簧吊架适用于伸缩性和振动性较大的管道，形式复杂，在重要场合使用。3、支架、吊架制作和安装基本要求(4)支架、吊架安装的位置应正确，标高和坡度应符合设计要求，管道支架支撑面的标高可采用加设金属垫板的方式进行调整，但金属垫板不得大于两层，并与预埋钢板或钢结构进行焊接。(5)固定支架卡板和支架结构接触面应贴实；活动支架的偏移方向、偏移量及导向性能应符合设计要求。弹簧吊架安装高度应按设计要求进行调整，弹簧的临时固定件，应在管道安装、试压、保温完成后拆除。(6)管道支架、吊架处不应有管道焊缝。(8)有轴向补偿器的管段，补偿器安装前，管道和固定支架不得进行固定。补充解释：如果固定连接，当环境温度变化时候，支架就会承受较大的推力，甚至导致支架损坏。(四)管沟及地上管道安装施工要点(3)管道安装时管件上不得安装、焊接任何附件。(4)管道对口焊接前，应重点检验坡口质量、对口间隙、错边量、纵焊缝位置等。(5)管道穿过基础、墙体、楼板处，应安装套管，管道的焊口及保温接口不得置于墙壁中和套管中，套管与管道之间的空隙应用柔性材料填塞。(7)不合格的焊接部位，应采取措施返修。同一焊缝的返修次数不得大于两次。补充解释：返修次数增多，造成材质中化学成分发生变化及机器性能下降，影响焊缝强度，不能满足设计要求。(8)采用偏心异径管(大小头)时，蒸汽管道的变径应管底相平(俗称底平)安装在水平管路上，以便于排出管内冷凝水；热水管道变径应管顶相平(俗称顶平)安装在水平管路上，以利于排出管内空气。.(五)预制直埋管道安装施工要点(1)预制直埋管道堆放时不得大于3层，且高度不得大于2m;施工中应有防火措施。(3)预制直埋保温管安装坡度应与设计要求一致。当管道安装过程中出现折角或管道折角大于设计值时，应与设计单位确认后再进行安装。补充解释：折角对管道安全有很大影响。在管道安装过程中，如果临时出现折角，折角位置的管道应力将发生变化，需要设计单位对应力进行重新计算和确认，并采取相应措施后才能继续施工。(4)预制直埋保温管道现场安装完成后，必须按设计要求对保温材料裸露处进行密封处理。补充解释：水进入到保温层中会破坏保温结构。处理方式：末端套筒、收缩端帽等专用附件进行密封和防水处理。(5)在固定支墩结构承载力未达到设计要求之前，不得进行预热伸长或试运行。(6)预制直埋热水管道在穿套管前应完成接头的保温施工，且穿越套管时不得损坏直埋热水管的保温层和外护管。(7)预制直埋管道的监测系统与管道安装同时进行，安装接头处的信号线前先清理直埋管两端潮湿的保温材料，连接完毕并监测合格后方可进行接头保温。原理:在靠近钢管的保温层中,埋设有报警线,一旦管道某处发生渗漏，通过警报线的传导，便可在专用检测仪表上报警并显示出漏水的准确位置和渗漏程度的大小，以便通知检修人员迅速处理漏水的管段，保证热网安全运行。作用：第一个就是实时监测整条管线有无露点，渗水以及密封不严导致潮气进入而报警显示。第二，就是定位，定位露点以便施工修复。(六)管道焊接质量检验(1)在施工过程中，焊接质量检验依次为：对口质量检验、外观质量检验、无损探伤检验、强度和严密性试验。(2)焊缝应100%进行外观质量检验。(3)管道焊缝无损探伤检验应由具备资质的检测单位实施。焊缝无损检测方法有射线探伤、超声波探伤、磁粉或渗透探伤等。热力管道焊缝无损检测宜采用射线探伤；当采用超声波探伤时,应采用射线探伤复检,复检数量为超声波探伤数量的20%;角焊缝处的无损检测可采用磁粉或渗透探伤。补充解释：超声波探伤的结果因探伤人员的专业技术水平不同而存在差异，对缺陷的定量、定位、定性分析都不够准确，所以采用超声波探伤，射线去复检。(4)需进行100%无损探伤检测的情形包括如下几种:干线管道与设备、管件连接处和折点处的焊绛；穿越铁路、高速公路的管道在铁路路基两侧各IOm范围内、穿越城市主要道路的不通行管沟在道路两侧各5m范围内；穿越江、河、湖等的管道在岸边各IOm的范围内的焊缝；不具备强度试验条件的管道焊缝；现场制作的各种承压设备和管件。(5)无损检测的标准和频率应符合设计要求和规范规定。无损检测出现不合格，应及时进行返修，返修后按下列规定扩大检验：1)出现一道不合格焊缝，应再抽检两道该焊工所焊的同一批焊缝，按原检测方法进行检验。2)第二次抽检仍出现不合格焊缝，应对该焊工所焊全部同批焊缝按原检测方法进行检验。同一焊缝的返修次数不应大于两次，根部缺陷只允许返修一次。【例1】供热管道施工前的准备工作中，履行相关的审批手续属于()准备。A.技术B.设计C物资D.现场【例2应进行强度和严密性试验的阀门是（）。A.一级管网主干线B.二级管网主干线C.支干线首端D.供热站入口E.与二级管网主干线直接连通【例3在供热管网支架中，（）支架的承受作用力大，多设置在补偿器和附件旁。A.滑动B,滚动C导向D.固定【例4关于供热管道支、吊架安装的说法，错误的有（）。A.管道支、吊架的安装应在管道安装、检验前完成B.活动支架的偏移方向、偏移量及导向性能应符合设计要求C.调整支承面标高的垫板不得与钢结构焊接D有轴向补偿器的管段、补偿器安装前，管道和固定支架必须进行固定E.弹簧支、吊架的临时固定件应在试压前拆除
