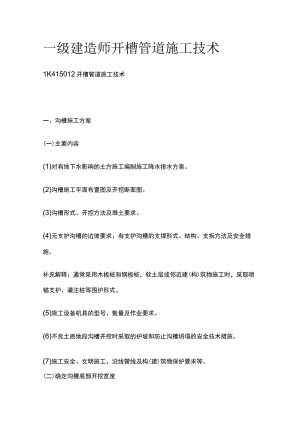

一级建造师 开槽管道施工技术全.docx

一级建造师开槽管道施工技术1K415012开槽管道施工技术一、沟槽施工方案(一)主要内容(1)对有地下水影响的土方施工编制施工降水排水方案。(2)沟槽施工平面布置图及开挖断面图。(3)沟槽形式、开挖方法及堆土要求。(4)无支护沟槽的边坡要求；有支护沟槽的支撑形式、结构、支拆方法及安全措施。补充解释：通常采用木板桩和钢板桩，软土层或邻近建(构)筑物施工时，采取喷锚支护、灌注桩等围护形式。(5)施工设备机具的型号、数量及作业要求。(6)不良土质地段沟槽开挖时采取的护坡和防止沟槽坍塌的安全技术措施。(7)施工安全、文明施工、沿线管线及构(建)筑物保护要求等。(二)确定沟槽底部开挖宽度(1)沟槽底部的开挖宽度应符合设计要求。(2)当设计无要求时，可按经验公式计算确定：B=D0+2×(bl+b2+b3)式中B管道沟槽底部的开挖宽度(mm);DO管外径(mm);bl管道一侧的工作面宽度(mm);b2有支撑要求时,管道一侧的支撑厚度，可取150200mm;b3现场浇筑混凝土或钢筋混凝土管渠一侧模板厚度(mm)。管道的外径Do(mm)管道一侧的工作面宽度bl(mm)混凝土类管道金属类管道化学建材管道D0500刚性接口400300柔性接口300500<D01000刚性接口500400柔性接口4001000<D01500刚性接口600500柔性接口5001500<D03000刚性接口8001000700柔性接口600刚性接口：不能承受一定量的轴向线变位和相对角变位的管道接口，钢丝网水泥砂浆抹带接口或法兰连接的接口。柔性接口：能承受一定量的轴向线变位和相对角变位的管道接口，橡胶圈密封连接的管道结构。二、沟槽开挖与支护(一)分层开挖及深度(1)人工开挖沟槽的槽深超过3m时应分层开挖，每层的深度不超过2mo(2)人工开挖多层沟槽的层间留台宽度：放坡开槽时不应小于08m;直槽时不应小于0.5m;安装井点设备时不应小于1.5m。注意区别第三章明挖法基坑：分级过度平台的宽度，岩石边坡不宜小于0.5m,对于土质边坡不宜小于1.0m。(二)沟槽开挖规定(1)槽底原状地基土不得扰动，机械开挖时槽底预留200300mm土层，由人工开挖至设计高程,整平。(2)槽底不得受水浸泡或受冻，槽底局部扰动或受水浸泡时，宜采用天然级配砂砾石或石灰土回填；槽底扰动土层为湿陷性黄土时，应按设计要求进行地基处理。(3)槽底土层为杂填土、腐蚀性土时,应全部挖除并按设计要求进行地基处理。(5)在沟槽边坡稳固后设置供施工人员上下沟槽的安全梯。(三)支撑与支护(2蹲板支撑应随挖土及时安装。每根横梁或纵梁不得少于2根横撑。横撑的水平间距宜为L52m,垂直间距不宜大于1.5mo(3)在软土或其他不稳定土层中采用横排撑板支撑时，开始支撑的沟槽开挖深度不得超过LOm;开挖与支撑交替进行，每次交替的深度宣为0.40.8mo(5)拆除支撑前，应对沟槽两侧的建筑物、构筑物和槽壁进行安全检查，并应制定拆除支撑的作业要求和安全措施。(6)施工人员应由安全梯上下沟槽，不得攀登支撑。(7)拆除撑板应制定安全措施，配合回填交替进行。三、地基处理与安管(一)地基处理(1)管道地基应符合设计要求，管道天然地基的强度不能满足设计要求时应按设计要求加固。(2)槽底局部超挖或发生扰动时，超挖深度不超过15Omm时，可用挖槽原土回填夯实，其压实度不应低于原地基土的密实度；槽底地基土壤含水量较大，不适于压实时，应采取换填等有效措施。(3)排水不良造成地基土扰动时，扰动深度在IoOmm以内，宜填天然级配砂石或砂砾处理;扰动深度在300mm以内，但下部坚硬时，宜填卵石或块石，并用砾石填充空隙并找平表面。(5)柔性管道地基处理宜采用砂桩、搅拌桩等复合地基。(8)原状地基为岩石或坚硬土层时，管道下方应铺设砂垫层，其厚度应符合下列规定。管道种类/管外径砂垫层厚度D0500500D01000DO>1000柔性管道100150200柔性接口的刚性管道150200(二)安管(1)管节及管件下沟前准备工作。管节、管件下沟前，必须对管节外观质量进行检查，排除缺陷，以保证接口安装的密封性。(2)采用法兰和胶圈接口时，安装应按照施工方案严格控制上、下游管道接装长度、中心位移偏差及管节接缝宽度和深度。延伸：承口对着来水方向。(3)采用焊接接口时，两端管的环向焊缝处齐平，内壁错边量不宜超过管壁厚度的20%,且不得大于2mmo管道任何位置不得有十字形焊缝。(4)采用电熔连接、热熔连接接口时，应选择在当日温度较低或接近最低时进行；解释：考虑到热胀冷缩，如果在当日气温高时连接好，气温降到最低值时，如果温差较大，管子冷缩较多，容易影响熔接质量。电熔连接、热熔连接时电热设备的温度控制、时间控制，挤出焊接时对焊接设备的操作等，必须严格按接头的技术指标和设备的操作程序进行；接头处应有沿管节圆周平滑对称的内、外翻边；接头检验合格后，内翻边宜铲平。热熔连接流程：焊机调试就位;管材准备就位;管材对正检查;预热；加温融化；加压对接；保压冷却。电熔连接流程：检查焊机、管材;切管;管材插入套筒；校正；通电熔接；冷却。(5)金属管道应按设计要求进行内外防腐施工和施做阴极保护工程。补充解释：牺牲阳极阴极保护法。腐蚀：金属与周围的电解质发生反应，从原子变成离子的过程。牺牲阳极：是将活性不同的两种金属连接后，处于同一电解质中，活性强的金属失去电子，受到腐蚀，活性差的金属得到电子受到保护。具体要求：1)阳极可采用水平式或立式安装。2)牺牲阳极距管道外壁宜为0.5-3.0mo成组布置时，阳极间距宜为2.0-3.0mo3）牺牲阳极与管道间不得有其他地下金属设施。4）牺牲阳极应埋设在土壤冰冻线以下。
