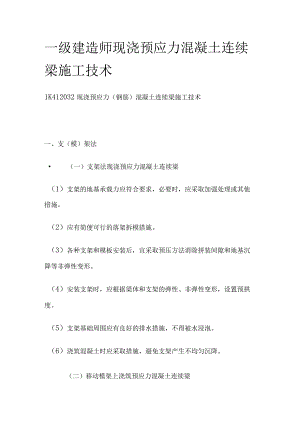

一级建造师 现浇预应力混凝土连续梁施工技术全.docx

一级建造师现浇预应力混凝土连续梁施工技术1K412032现浇预应力（钢筋）混凝土连续梁施工技术一、支（模）架法（一）支架法现浇预应力混凝土连续梁（1）支架的地基承载力应符合要求，必要时，应采取加强处理或其他措施。（2）应有简便可行的落架拆模措施。（3）各种支架和模板安装后，宜采取预压方法消除拼装间隙和地基沉降等非弹性变形。（4）安装支架时，应根据梁体和支架的弹性、非弹性变形，设置预拱度。（5）支架基础周围应有良好的排水措施，不得被水浸泡。（6）浇筑混凝土时应采取措施，避免支架产生不均匀沉降。（二）移动模架上浇筑预应力混凝土连续梁（3）浇筑分段工作缝，必须设在弯矩零点附近。（4）箱梁内、外模板在滑动就位时，模板平面尺寸、高程、预拱度的误差必须控制在容许范围内。【例1】关于承重模板支架搭设的说法，正确的是（）。A.脚手架宜利用支架搭设方法B.支架底部应有良好的排水措施C.支架搭设完毕后，即可投入使用D.地基承载力不影响支架的搭设【例2】设置现浇混凝土支架预拱度应考虑的因素有（）。A.支架在荷载作用下的弹性压缩B.支架在荷载作用下的非弹性压缩C.支架基础的沉陷D.预拱度的最高值应设在墩顶连续箱梁负弯矩最大处E.由混凝土收缩及温度变化引起的挠度【例3】在移动模架上浇筑预应力混凝土连续梁时，浇筑分段施工缝应设在（）零点附近。A.拉力B.弯矩C.剪力D.扭矩【例-4】在移动模架上浇筑预应力混凝土连续梁，箱梁内、外模板在滑动就位时，模板的（）误差必须在容许范围内。A预拱度B.平面尺寸C.高程D.变形E.挠度二、悬臂浇筑法悬臂浇筑的主要设备是一对能行走的挂篮。挂篮在已经张拉锚固并与墩身连成整体的梁段上移动。绑扎钢筋、立模、浇筑混凝土、施加预应力都在其上进行。完成本段施工后，挂篮对称向前各移动一节段，进行下一梁段施工，循序渐进，直至悬臂梁段浇筑完成。.（二）浇筑段落悬浇梁体一般应分四大部分浇筑：（1）墩顶梁段（0号块）；（2）墩顶梁段（0号块）两侧对称悬浇梁段；（3）边孔支架现浇梁段；（4）主梁跨中合龙段。 （三）悬浇顺序及要求（1）在墩顶托架或膺架上浇筑0号段并实施墩梁临时固结；（2）在0号块段上安装悬臂挂篮，向两侧依次对称分段浇筑主梁至合龙前段;（3）在支架上浇筑边跨主梁合龙段;（4）最后浇筑中跨合龙段形成连续梁体系。托架、膺架应经过设计，计算其弹性及非弹性变形。悬臂浇筑混凝土时，宜从悬臂前端开始，最后与前段混凝土连接。 （四）张拉及合龙（1）预应力混凝土连续梁悬臂浇筑施工中，顶板、腹板纵向预应力筋的张拉顺序一般为上下、左右对称张拉，设计有要求时按设计要求施做。（2）预应力混凝土连续梁合龙顺序一般是先边跨、后次跨、最后中跨。（3）连续梁（T构）的合龙、体系转换和支座反力调整应符合下列规定：1）合龙段的长度宜为2m。2）合龙前应观测气温变化与梁端高程及悬臂端间距的关系。3）合龙前应按设计规定，将两悬臂端合龙口予以临时连接，并将合龙跨一侧墩的临时锚固放松或改成活动支座。4）合龙前，在两端悬臂预加压重，并于浇筑混凝土过程中逐步撤除，以使悬臂端挠度保持稳定。5）合龙宜在一天中气温最低时进行。6）合龙段的混凝土强度宜提高一级，以尽早施加预应力。7）连续梁的梁跨体系转换，应在合龙段及全部纵向连续预应力筋张拉、压浆完成，并解除各墩临时固结后进行。8）梁跨体系转换时，支座反力的调整应以高程控制为主，反力作为校核。（五）高程控制预应力混凝土连续梁，悬臂浇筑段前端底板和桥面标高的确定是连续梁施工的关键问题之一，确定悬臂浇筑段前端标高时应考虑：（1）挂篮前端的垂直变形值；（2）预拱度设置；（3）施工中已浇段的实际标高；（4）温度影响。因此，施工过程中的监测项目为前三项；必要时结构物的变形值、应力也应进行监测，保证结构的强度和稳定。【例1】下列措施中，可以达到消除挂篮组装非弹性变形的是（）。A.提高安全系数B.减轻挂篮重量C.空载试运行D.载重试验【例2】关于桥梁悬臂浇筑法施工的说法，错误的是（）。A.浇筑混凝土时候，宜从与前段混凝土连接端开始，最后结束于悬臂前端B.中跨合龙段应最后浇筑，混凝土强度宜提高一段C.桥墩两侧梁段悬臂施工应对称进行D.连续梁的梁跨体系转换应在解除各墩临时固结后进行【例3】关于混凝土连续梁合拢的说法，错误的是（）。A.合拢顺序一般是先边跨，后次跨，再中跨B.合拢段长度宜为2mC.合拢宜在一天中气温最高时进行D.合拢段的混凝土强度宜提高一级
