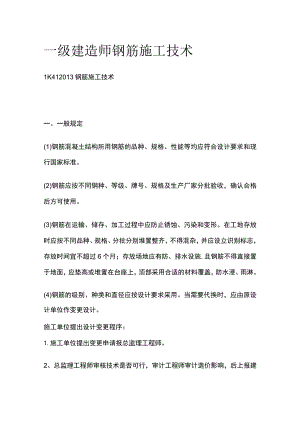

一级建造师 钢筋施工技术全.docx
一级建造师钢筋施工技术1K412013钢筋施工技术一、一般规定(1)钢筋混凝土结构所用钢筋的品种、规格、性能等均应符合设计要求和现行国家标准。(2)钢筋应按不同钢种、等级、牌号、规格及生产厂家分批验收,确认合格后方可使用。(3)钢筋在运输、储存、加工过程中应防止锈蚀、污染和变形。在工地存放时应按不同品种、规格、分批分别堆置整齐,不得混杂,并应设立识别标志,存放时间宜不超过6个月;存放场地应有防、排水设施,且钢筋不得直接置于地面,应垫高或堆置在台座上,顶部采用合适的材料覆盖,防水浸、雨淋。(4)钢筋的级别、种类和直径应按设计要求采用。当需要代换时,应由原设计单位作变更设计。施工单位提出设计变更程序:1.施工单位提出变更申请报总监理工程师。2、总监理工程师审核技术是否可行,审计工程师审计造价影响,后上报建设单位负责人。3、建设单位负责人审核后通知设计单位。4、设计单位认可变更方案,进行设计变更,出变更图纸和变更通知。5、变更图纸及变更通知发建设单位。6、由建设单位发监理单位、监理单位发施工单位执行。7、施工过程中,如遇设计问题,及时汇报。(5)预制构件的吊环必须采用未经冷拉的热轧光圆钢筋制作,不得以其他钢筋替代,且其使用时的计算拉应力应不大于65MPa。解释:吊车起吊时,一个吊环是起吊时的一个受力点,而吊环不会只用一个的,所以要尽量把力分摊。而每个吊环所能承受的拉力是有限的,拉应力就是吊环单位面积对拉力的反作用力。简单的理解为拉力,也就是说,每个吊环受到的拉力不能过大。应力不能集中。归纳:起重吊运(全书通用)方案编制专项施工方案+专家论证检查起吊设备稳定性、起吊能力;地基的承载力;被吊物体的稳定性、安全性;起吊设备距高压线安全距离;起重设备必须经起重荷载计算,严禁超负荷使用;使用前检查验收,合格后方可使用;使用中定期检查、维修、保养。吊点位置按设计要求或计算决定;对吊点进行复验。起桥梁大于等于60°;吊小于时,设置吊架或吊装扁担,尽量使吊环垂直受力;交吊环应顺直,必须采用未经冷拉的热轧光圆钢筋。角操交底、培训、考核、持证(全书通用)。作人员试吊离地面IOCm左右时,检查重物捆扎情况和制动性能,安全后方可起吊,吊起吊时工作井内严禁站人,当吊运重物下井距作业面底部小于50Cm时,操作人员方可近前工作。联工作井上、下作业时必须有联络信号。络(6)在浇筑混凝土之前应对钢筋进行隐蔽工程验收,确认符合设计要求并形成记录。隐蔽工程验收1.施工单位自检。2、自检合格后以书面形式通知监理人员,并注明验收时间和内容。3、隐蔽工程验收必须由监理人员、施工单位施工员及施工班组等共同验收,有必要时要有下一程序施工班组参加。4、基底、基槽、桩基础工程要有勘察单位、设计单位相关负责人员和相关检测单位负责人参加。5、隐蔽工程验收合格后,由监理人员签署隐蔽工程验收记录后,施工单位方可进行下一程序施工。6、隐蔽工程验收不合格的,经整改后必须重新验收,合格后方可签署隐蔽工程验收记录,允许下一程序的施工。二、钢筋加工(1)钢筋弯制前应先调直。钢筋宜优先选用机械方法调直。当采用冷拉法进行调直时,HPB300钢筋冷拉率宜不大于2%;HRB400钢筋冷拉率宜不大于1%。(2)钢筋下料前,应核对钢筋品种、规格、等级及加工数量,并应根据设计要求和钢筋长度配料;下料后应按种类和使用部位分别挂牌标明。(4)箍筋末端弯钩形式应符合设计要求或规范规定。箍筋弯钩的弯曲直径应大于被箍主钢筋的直径。且HPB300不得小于箍筋直径的2.5倍,HRB400不得小于箍筋直径的5倍;弯钩平直部分的长度,一般结构不宜小于箍筋直径的5倍,有抗震要求的结构不得小于箍筋直径的10倍。(5)钢筋宜在常温状态下弯制,不宜加热。钢筋宜从中部开始逐步向两端弯制,弯钩应一次弯成。(6)钢筋加工过程中,应采取防止油渍、泥浆等物污染和防止受损伤的措施。三、钢筋连接1、热轧钢筋接头热轧钢筋接头应符合设计要求。当设计无要求时,应符合下列规定:(1)钢筋接头宜采用焊接接头或机械连接接头。(2)焊接接头应优先选择闪光对焊。(3)机械连接接头的适用范围、工艺要求、套筒材料及质量要求等应符合有关规定。(4)当普通混凝土中钢筋直径等于或小于22mm,在无焊接条件时,可采用绑扎连接,但受拉构件中的主钢筋不得采用绑扎连接。(5)钢筋骨架和钢筋网片的交叉点焊接宜采用电阻点焊。(6)钢筋与钢板的T形连接,宜采用埋弧压力焊或电弧焊。2、钢筋接头设置钢筋接头设置应符合下列规定:(1)在同一根钢筋上宜少设接头。(2)钢筋接头应设在受力较小区段,不宜位于构件的最大弯矩处。(3庵任一焊接或绑扎接头长度区段内,同一根钢筋不得有两个接头。(5)施工中钢筋受力分不清受拉、受压的,按受拉处理。(6)钢筋接头部位横向净距不得小于钢筋直径,且不得小于25mmo(7)钢筋机械连接接头,在混凝土结构中要求充分发挥钢筋强度或对延性要求高的部位应选用II级或I级接头;当在同一连接区段内钢筋接头面积百分率为100%时,应选用I级接头。4、钢筋的混凝土保护层厚度钢筋的混凝土保护层厚度,必须符合设计要求。设计无要求时应符合下列规定:(1)普通钢筋和预应力直线形钢筋的最小混凝土保护层厚度不得小于钢筋公称直径,后张法构件预应力直线形钢筋不得小于其管道直径的l2o(2)当受拉区主筋的混凝土保护层厚度大于50mm时,应在保护层内设置直径不小于6mm、间距不大于100mm的钢筋网。(3)钢筋机械连接件的最小保护层厚度不得小于20mm。(4)应在钢筋与模板之间设置垫块,确保钢筋的混凝土保护层厚度,垫块应与钢筋绑扎牢固、错开布置。(5)混凝土浇筑前,应对垫块的位置、数量和紧固程度进行检查。例3下列对钢筋混凝土保护层厚度的说法,正确的是()。A.钢筋机械连接件的最小保护层厚度不得小于IOmmB.后张法构件预应力直线形钢筋不得小于其管道直径的1/3C.受拉区主筋的混凝土保护层为60mm时,应在保护层内设置钢筋网D.普通钢筋的最小混凝土保护层厚度可小于钢筋公称直径【例-多选题】关于钢筋混凝土桥梁钢筋接头设置的说法,正确的有()。A.同一根钢筋宜少设接头B钢筋接头应设在受力较小区段C.对受力不明确的钢筋应按受压处理D.同一根钢筋在焊接长度区段内不能有两个接头E.钢筋接头部位横向净距应等于20mm网校答案:ABD【例I-单选题】钢筋与钢板的T形连接,宜采用()。A.闪光对焊B.电阻点焊C.电弧焊D.氯弧焊例2桥墩钢模板组装后,用于整体吊装的吊环应采用()oA.热轧光圆钢筋B.热轧带肋钢筋C.冷轧带肋钢筋D.钢枪钢丝
