不同孕育剂在铸造中有什么作用.docx

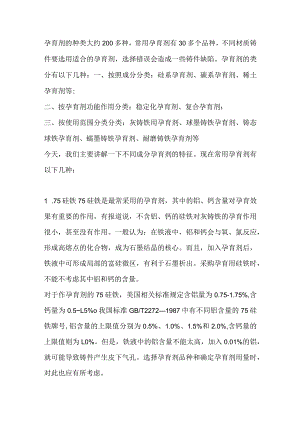

孕育剂的种类大约200多种，常用孕育剂有30多个品种，不同材质铸件要选用适合的孕育剂，选择错误会造成一些铸件缺陷。孕育剂的类分有以下几种：一、按照成分分类：硅系孕育剂、碳系孕育剂、稀土孕育剂等;二、按孕育剂功能作用分类：稳定化孕育剂、复合孕育剂；三、按使用范围分类分类：灰铸铁用孕育剂、球墨铸铁孕育剂、铸态球铁孕育剂、蠕墨铸铁孕育剂、耐磨铸铁孕育剂等今天，我们主要讲解一下不同成分孕育剂的特征。现在常用孕育剂有以下几种：1 .75硅铁75硅铁是最常采用的孕育剂，其中的铝、钙含量对孕育效果有重要的作用，有报道说，不含铝、钙的硅铁对灰铸铁的孕育作用很小，甚至没有作用。一般认为：在铁液中，铝和钙会与氧、氮反应，形成高熔点的化合物，成为石墨结晶的核心。而且，加入孕育剂后，铁液中可形成局部的富硅微区，有利于石墨析出。采购孕育用硅铁时，不能不考虑其中铝和钙的含量。对于作孕育剂的75硅铁，美国相关标准规定含铝量为0.75-1.75%,含钙量为0.5L5%o我国标准GB/T22721987中有不同铝含量的75硅铁牌号,铝含量的上限值分别为0.5%、1.0%、1.5%和2.0%,含钙量的上限值则为L0%。但是，铁液中的铝含量不能太高，加入0.01%的铝，就可能导致铸件产生皮下气孔。选择孕育剂品种和确定孕育剂用量时，对此也应有所考虑。2 .含锯硅铁含锯硅铁消除白口的能力很强，特别有利于改善薄壁铸件中石墨的形态和分布状况，使不同厚度处组织的差别更小,过冷组织只见于铸件的表层。目前，我国已有含锯硅铁供应，其中锢含量有0.6L0%和L02.0%两种。一般可选用含锢0.6l0%的品种，锯含量过高则不能充分发挥其作用。含锯硅铁的加入量约为75硅铁的一半。3 .含钢硅铁含钢硅铁也具有很强的促进石墨化的能力，可改善薄壁铸件中石墨的形态和分布状况，而且还有减缓孕育衰退的作用，处理时的用量也少于75硅铁。有报道说，加入过多的钢会使基体组织中铁素体含量增多，导致铸铁的强度降低。目前，我国也有含银硅铁供应，其中钢含量一般为46%。国外有研究报告称，含钿的硅铁也具有与含领硅铁类似的效果。4 .含错硅铁错有脱氧作用，有利于提高铁液的流动性，能减轻铸铁的白口倾向，促成均匀、细小的A型石墨。而且还有减缓孕育衰退的作用。我国也有含错硅铁供应，但目前采用者还很少。5 .硅钢合金用含钢2030%的硅钢合金作孕育剂，能显著降低铸铁的白口倾向，并可使保持孕育效果的时间增至30min左右，特别适用于大型铸件。处理时，合金加入量约为0.1%。6 .硅钙合金硅钙合金虽有很强的孕育作用，但是，除制成包芯线应用外，用粒状合金作铸铁的孕育剂并不太合适，其主要缺点是： 密度远低于铁液，易于飘浮而影响其与铁液的作用； 成渣倾向大； 孕育作用衰退快； 处理需用的加入量大，约为0.30.5%。7 .稀土孕育剂稀土混合金属和稀土硅铁等含稀土金属的孕育剂,加入量适当时，孕育作用很强，其效果可以是75硅铁的若干倍，能有效地消除白口，并减缓孕育作用的衰退。如加入量过高，则可能使铸铁结晶时产生过冷，出现渗碳体组织。使用时必须严格控制用量。8 .碳质孕育剂碳质孕育剂主要用于铁液孕育前的预处理，一般都是结晶态的碳质材料。有研究报告称：对于灰铸铁，以8590%的冶金碳化硅效果最好，晶态石墨也有效。预处理时的加入量一般为0.751.0%,应根据试验结果求得最佳值。
