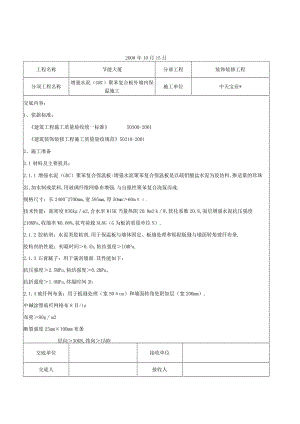

2008年10月15日工程名称节能大厦分部工程装饰装修工程分项工程名称增强水泥（GRC）聚苯复合板外墙内保温施工施工单位中天宝业*交底内容：1、依据标准：建筑工程施工质量验收统一标准50300-2001建筑装饰装修工程施工质量验收规范50210-20012、施工准备2.1 材料及主要机具：2.1.1 增强水泥（GRC）聚苯复合保温板:增强水泥聚苯复合保温板是以硫铝酸盐水泥为胶结料,掺适量的珍珠岩,加水制成浆料,用玻璃纤维网格布增强,与自熄性聚苯复合浇筑而成.规格尺寸：长24002700mm,宽595mm,厚50mm60m.技术性能：面密度W30kgm2,含水率W15K当量热阻20.8m2kW,软化系数20.8,面层增强水泥抗压强度210MPa,收缩率W0.08%,抗弯荷载NL8G（G为板的重量单位N）.2.1.2 胶粘剂：水泥类胶粘剂.用于保温板与墙体固定、板缝处理和粘贴板缝与墙面转角玻纤布条.胶粘剂的性能：初凝时间0.5h,粘结强度LOMPa.2.1.3 石膏腻子：用于满刮墙面.其性能如下：抗压强度2.5MPa,粘结强度0.2MPa,抗折强度1.OMPa,终凝时间3h2.1.4玻纤网布条：用于板缝处理（宽50un）和墙面转角处附加层（宽200mm）.中碱涂塑玻纤网格布8目/in布重80gm2断裂强度25mm×100mm布条经向300N,纬向150N交底单位接收单位交底人接收人工程名称节能大厦分部工程装饰装修工程分项工程名称增强水泥(GRC)聚苯复合板外墙内保温施工施工单位中天宝业*2008年10月15日施管表5交底内容：2.1.5主要机具：地齿锯、谷帚、水桶、钢丝刷、小灰槽、2m靠尺、2m托线板、开刀、撬棍、钢尺、橡皮锤、木楔、钻、扁铲等.2.2作业条件2.2.1结构已验收,屋面防水层已施工完毕.墙面弹出+50Cnl标高线.2.2.2内隔墙、外墙门窗口、窗台板安装完毕.2.2.3水暖及装饰工程分别需用的管卡、炉钩、窗帘杆耳子等埋件留出位置或埋设完毕，电气工程的暗管线、接线盒等必须埋设完毕,并应完成暗管线的穿带线工作.2.2.4操作地点环境温度不低于5C.2.2.5外墙内保温施工宜在外檐抹灰完成以后进行.2. 2.6正式安装以前,先试安装样板墙一道,经鉴定合格后再正式安装.3、操作工艺2.1 增强水泥聚苯板外墙内保温做法基本构造见表9-23.基本构造表9-23外墙内保温做法构造示意空气层复合保温层钢筋混凝土墙或普通粘土砖墙(1)厚20mm(2)50mm60mm(3)1:可3. 2工艺流程:交底单位接收单位交底人接收人2008年10月15日工程名称节能大厦分部工程装饰装修工程分项工程名称增强水泥（GRC）聚苯复合板外墙内保温施工施工单位中天宝业*交底内容：结构墙面清理一一分档、弹线一一配板、修补一一标出管卡、炉钩等埋件位置一一墙面冲筋一一稳接线盒,安管卡、埋件等一一安装复合板一一板缝及阴阳角处理一一板面装修3.3施工要点3.3.1结构墙面清理：凡凸出墙面20mm的砂浆块、混凝土块必须剔除,并扫净墙面.3.3.2分档、弹线：3.3.2.1以门窗洞口边为基准，向两边按板宽60Omm分档.3.3.2.2按保温层的厚度,在墙、顶、地面上弹出保温墙面的边线.3.3.2.3按图9-3所示位置,弹出宽60mm的冲筋带线.3.3.3配板、修补：板的长度按楼层结构净高尺寸减2030mm.计算并量测门窗洞口上、下部保温板尺寸，按此尺寸配板.锯裁的窄板放置在阴角处.有缺陷的板应修补.增强水泥聚笨板不易随意切割,而一般工程除采用595三宽标准板,往往需要定数量的非标准板配合使用，因此在施工订货前，需根据工程墙面具体尺寸事先进行排板,计算出异形板的规格尺寸数量，以便施工粘结时对号入座,尽量减少现场锯裁板的数量.3.3.4墙面冲筋：墙面冲筋的方法如下：3.3.4,1在冲筋位置,用钢丝刷刷出不少于60mm宽的洁净面并浇水润湿,刷一道107胶水泥素浆（掺用水量10%的107胶）.3.3.4.2检查墙面平整、垂直,找规矩贴饼冲筋,并在需设置埋件处亦做出20OmmX20Omm的灰饼.3.3.4.3冲筋材料为1:3水泥砂浆,筋宽60mm,厚度以保证空气层厚度（20mm左右）为准.3.3.5稳接线盒,安管卡、埋件：安装电气接线盒时,接线盒高出冲筋而不得大于复合板的厚度,且要稳定牢固.交底单位接收单位交底人接收人2008年10月15日工程名称节能大厦分部工程装饰装修工程分项工程名称增强水泥（GRC）聚苯复合板外墙内保温施工施工单位中天宝业*交底内容：3.3.6复合板安装：3.3.6.1将连接盒、管卡、埋件的位置准确地翻样到板面,并开出洞口.3.3.6.2复合板安装顺序宜从左至右依次安装.板侧面、顶面清刷浮灰,在侧墙面、顶面、板的顶面及侧面（所有相拼合面）、冲筋带上满刮胶粘剂,按弹线位置立即安装就位,用木楔顶在板底,再用手侧向推挤,使所有相拼合面冒浆,并使板紧贴冲筋带,一个人用专用撬棍在板底部向上顶,另一人打木楔,使保温板挤紧顶实,然后用开刀将挤出的胶粘剂刮平.按以上操作办法依次安装复合板.安装过程中随时用2m靠尺及塞尺测量墙面的平整度,用2m托线板检查板的垂直度.高出部分用橡皮锤敲平,挤出的胶料要及时清理.3.3.6.3粘结完毕的墙体,立即用C20干硬性细石混凝土将板下口堵严，当混凝土强度达到IOMPa以上,撤去板下木楔,并用同等强度的干硬性砂浆灌实.3.3.6.4复合板在门窗洞口处的缝隙用胶粘剂嵌填密实.3.3.6.5复合板中露出的接线盒、管卡、埋件与复合板开口处的缝隙用胶粘剂嵌塞密实.3.3.7板缝及阴阳角处理：复合板安装后IOd,检查所有缝隙是否粘结良好,有无裂缝,如出现裂缝,应查明原因后进行修补.已粘结良好的所有板缝、阴角缝,先清理浮灰,刮胶粘剂一道,贴50mm宽玻纤网格带一层，压实、粘牢,表面再用胶粘剂刮平.所有阳角粘贴20Omm宽（每边各IoOmm）玻纤布,其方法同板缝.3.3.8胶粘剂配制：胶粘剂要随配随用，配制的胶粘剂应在30min内用完.3.3.9板面装修：3.3.9.1一般居室墙面宜接用石膏腻子刮平,打磨后再刮第二道腻子,再打磨平整,最后做饰面层.3.3.9.2踢脚做法是：一般应先在根部刷一道107股素水泥浆,再作水泥、水磨石踢脚.如作塑料、木踢脚可用胶粘,也可在复合板上钻孔粘木楔,用钉钉在木楔上.3.3.9.3如遇板面局部有裂缝,在做饰面前应先处理,才能作下一工序.交底单位接收单位交底人接收人技术交底记录工程名称节能大度分部工程装饰装修工程分项工程名称增强水泥（GRC）聚苯复合板外墙内保温施工施工单位中天宝业*交底内容：4、质量标准5、成品保护5.1 土建、水电各工种应密切配合,合理安排工序,严禁颠倒工序作业.5. 2在保温墙附近不得进行电焊、气焊操作,不得用重物碰撞、挤靠墙面.6. 3施工用水和设备试水等以及雨季施工时,必须采取有效措施,防止保温墙面受潮和污染.6、应注意的质量问题6.1 注意增强水泥聚苯复合板的运输和保管.运输中应轻拿轻放,侧抬侧立并互相绑牢,不得平抬平放.堆放处应平整,下垫IOonlmX100mm木方,板应侧立,垫方距板端50cm.要防止板受潮.板如有明显变形、无法修补的过大孔洞、断裂或严重的裂缝、破损,不得使用.7. 2板缝开裂是目前的质量通病.防止板缝开裂的办法,一是板缝处理要严格按操作工艺认真操作,二是使用的胶粘剂必须对路.目前使用的胶粘剂效果较好的有EC-6型水泥砂浆胶粘剂、众霸11型胶水泥砂浆胶粘剂等.EC-6型胶,是以VAE树脂乳液为主剂,配以多种助剂制成.EC-6型胶：水=1：1（重量比），混合成胶液,425号水泥：细砂;I：2拌合成干砂浆,再加入胶液拌制成适当稠度的EC-6聚合物水泥砂浆胶粘剂,其粘结强度2LIMPa.众霸型胶水泥砂浆胶粘剂,配制用的水泥应用425号硫铝酸盐水泥,配合比（重量比）是,胶：水泥：砂;1：1：2,拌合成适当的稠度即可.选择胶粘剂十分关键,一定要慎重对待.7、质量记录7.1 增强水泥聚苯复合板质量合格证.8. 2胶粘剂质量合格证.7.3保温墙分项工程质量检验评定记录.交底单位接收单位交底人接收人
