建筑排水培训课件.docx

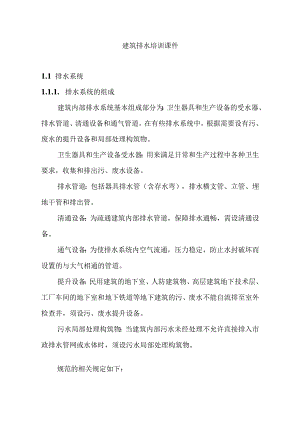

建筑排水培训课件1.1 排水系统1.1.1. 排水系统的组成建筑内部排水系统基本组成部分为：卫生器具和生产设备的受水器、排水管道、清通设备和通气管道。在有些排水系统中，根据需要设有污、废水的提升设备和局部处理构筑物。卫生器具和生产设备受水器：用来满足日常和生产过程中各种卫生要求，收集和排出污、废水设备。排水管道：包括器具排水管（含存水弯），排水横支管、立管、埋地干管和排出管。清通设备：为疏通建筑内部排水管道，保障排水通畅，需设清通设备。通气设备：为使排水系统内空气流通，压力稳定，防止水封破坏而设置的与大气相通的管道。提升设备：民用建筑的地下室、人防建筑物、高层建筑地下技术层、工厂车间的地下室和地下铁道等地下建筑的污、废水不能自流排至室外检查井，须设污、废水提升设备。污水局部处理构筑物：当建筑内部污水未经处理不允许直接排入市政排水管网或水体时，须设污水局部处理构筑物。规范的相关规定如下：1）新建居住小区应采用生活排水与雨水分流排水系统。2）建筑物内下列情况下宜采用生活污水与生活废水分流的排水系统。建筑物内使用性质对卫生标准要求较高时；生活污水需经化粪池处理后才能排入市政排水管道时；生活废水需回收利用时。3）应单独排水至水处理或回收构筑物：公共饮食业厨房含有大量油脂的洗涤废水；洗车台冲洗水；含有大量致病菌，放射性元素超过排放标准的医院污水；水温超过40C的锅炉、水加热器等加热设备排水；用作中水水源的生活排水。4）建筑物雨水管道应单独设置，在缺水或严重缺水地区，宜设置雨水贮存池。1.1.2. 卫生器具、存水弯选用1）卫生器具的设置数量，应符合现行的有关设计标准、规范或规定的要求。2）卫生器具的材质和技术要求，均应符合现行的有关产品标准的规定。3）大便器选用应根据使用对象、设置场所、建筑标准等因素确定，且均应选用节水型大便器。4）公共场所设置小便器时，应采用延时自闭式冲洗阀或自动冲洗装置。5）公共场所的洗手盆宜采用限流节水型装置。1.1.3. 管材、管件、设备、附件的选用（1）管材选用1）生活排水管道：居住小区内排水管道，宜采用埋地排水塑料管、承插式混凝土管。当生活小区内设有生活污水处理装置时，生活排水管道宜采用埋地排水塑料管。建筑内部排水管应采用建筑排水塑料管及管件或柔性接口机制排水铸铁管及相应管件。当排水温度大于40时，应采用金属排水管。2）工业废水管道：工业废水管材，应根据工业废水的性质、管材的机械强度及敷设方法等因素，经技术经济比较确定。3）通气管道：通气管的管材，可采用塑料管、柔性接口排水铸铁管等。4）雨水管道：重力流排水系统多层建筑宜采用建筑排水塑料管，高层建筑宜采用承压塑料管、金属管。压力流排水系统宜采用内壁较光滑的带内衬的承压排水铸铁管，承压塑料管和钢塑复合管等，其管材工作压力应大于建筑物净高度产生的静水压。用于压力流排水的塑料管，其管材抗环变形压力应大于0.15MPao在可能受到振动或生产工艺有特殊要求时，可采用钢管。小区雨水排水系统可选用埋地塑料管、混凝土管或钢筋混凝土管、铸铁管等。（2）管道布置和敷设规范中的相应规定1）居住小区排水管的布置应根据小区规划、地形标高、排水流向，按管线短、埋深小。尽可能自流排出的原则确定。2）居住小区排水管道最小覆土深度应根据道路的行车等级、管材受压强度、地基承载力等因素经计算确定，应符合：A,小区一于道和小区组团道路下的管道，覆土深度不宜小于O.7mB.生活污水接户管道埋设深度不得高于土壤冰冻线以上0.15m,且覆土深度不宜小于0.3mo3）建筑物内排水管道布置应符合：A.自卫生器具至排出管的距离应最短，管道转弯应最少。B排水立管宜靠近排水量最大的排水点。C.架空管道不得敷设在对生产工艺或卫生有特殊要求的生产厂房内，以及食品和贵重商品仓库、通风小室、变配电问和电梯机房内。D.排水管道不得穿过沉降缝、伸缩缝、变形缝、烟道和风道。E.排水埋地管道，不得布置在可能受重物压坏或穿越生产设备基础的位置。F.排水立管不得穿越卧室、病房等对卫生。安静有较高要求的房间，并不宜靠近与卧室相邻的内墙。G.排水管道不宜穿越橱窗。壁柜。H.塑料排水立管应避免布置在易受机械撞击处，如不能避免时，应采取保护措施。1.塑料排水管应避免布置在热源附近，如不能避免，并导致管道表面受热温度大于60C时，应采取隔热措施。塑料排水立管与家用灶具边净距不得小于0.4moJ.排水管道外表面如可能结露，应根据建筑物性质和使用要求，采取防结露措施。4）室内排水管道不得布置在遇水会引起燃烧、爆炸的原料、产品和设备的上面。5）排水横管不得布置在食堂、饮食业厨房的主副食操作烹调（备餐）间的上方。当受条件限制不能避免时，应采取防护措施。6）排水管道不得穿越生活饮用水池部位的上方。7）室内管道的连接应符合：A.卫生器具排水管与排水横管垂直连接，）超采用90°斜三通。B.排水管道的横管与立管连接，宜采用45。斜三通或45°斜四通和顺水三通或顺水四通。C.排水立管与排出管端部的连接，宜采用两个45。弯头或弯曲半径不小于4倍管径的90°弯头。D.排水管应避免在轴线偏置，当受条件限制时，宜用乙字管或两个45°弯头连接。E.支管接人横于管、立管接人横干管时，宜在横于管管顶或其两侧45。范围内接入。8）塑料排水管道应应根据其管道的伸缩量设置伸缩节,伸缩节宜设置在汇合配件处。排水横管应设置专用伸缩节（室内、外埋地管道可不设伸缩节）。9）靠近排水立管底部的排水支管连接，应符合：A.排水立管仅设置伸顶通气管时，最低排水横支管与立管连接处距排水立管管底垂直距离不得小于最低横支管与立管连接处至立管底的距离表的规定。B排水支管连接在排出管或排水横干管上时，连接点距主管底部下游水平距离不宜小于LOm,且不得小于1.5m。C.横支管接人横干管竖直转向管道时，连接点应距转向处以下不得小于0.6moD.当靠近排水立管底部的排水支管的连接不能满足以上（1）、（2）两条的要求时，排水支管应单独排至室外检查井或采取有效的防反压措施。10）下列构筑物和设备的排水管不得与污废水管道系统直接连接，应采取间接排水的方式：A.生活饮用水贮水箱（池）的泄水管和溢流管；B.开水器、热水器排水；C.医疗灭菌消毒设备的排水；D.蒸发式冷却器、空调设备冷凝水的排水；E.贮存食品或饮料的冷藏库房的地面排水和冷风机溶霜水盘的排水。11）废水中如夹带纤维或有大块物体，应在排水管道连接处设置格栅或带网筐地漏。12）室外排水管的连接应符合：A.排水管与排水管连接，应用检查井连接。B.室外排水管，除有水流跌落差以外，直管顶平接。C.排出管管顶标高不得低于室外接户管管顶标高。D.连接处的水流偏转角不得大于90。当跌落差大于0.3m时，可不受角度的限制。13）室外排水沟与室外排水管道连接处，应设水封装置。14）排水管穿过地下室外墙或地下构筑物的墙壁处，应采取防水措施。15）当建筑物沉降可能导致排出管倒坡时，应采取防倒坡措施。16）排水管道在穿越楼层设套管且立管底部架空时，应在立管底部设支墩或其他固定措施。地下室立管与排水管转弯处也应设置支墩或固定措施。17）建筑塑料排水管穿越楼层、防火墙、管道井井壁时,应根据建筑物性质、管径和设置条件，以及穿越部件防火等级要求设置阻火装置。（3）排水附件选用排水管附件包括：三通管、四通管、弯管、存水弯、地漏、检查口、清扫口、通气帽。雨水斗、H管、Y字管、h管等。同种材质的管道、管件应与配套安装。1）存水弯。存水弯的形式包括：管式、筒式、碗式、瓶式（可分为无防虹吸和有防虹吸两种）。设计根据适用条件选用。存水弯的选用：卫生器具和工业废水受水器与生活污水管道或其他可能产生有害气体的排水管道连接时，应在排水口以下设存水弯，存水弯的水封深度不得小于50mmo若卫生器具的构造内已有存水弯时，则不应在排水口一下再设存水弯。卫生器具和工业废水受水器不便于安装存水弯时，应在排水支管上设水封装置。水封井的水封深度，不得小于0.1；水封盒的水封深度，不得小于0.05m。医疗卫生机构内门诊、病房、化验室、试验室等处不在同一房间内的卫生器具不得共用存水弯。设置在同一房间内的成组洗脸盆，其数量不超过6个时，可共用一个管径为50mm的存水弯。卫生器具的安装高度可按卫生器具的安装高度表确定。2）地漏。厕所、盥洗室、卫生间及其他需要经常从地面排水的房间，应设置地漏。地漏分为普通地漏、一通道地漏、二通道地漏、三通道地漏及可调式多用地漏等，有圆形、方形之分，设计可根据场所，功能选用。地漏应设置在易溅水的器具附近地面的最低处，地漏顶面标高应低于地面5-IOmmo带水封的地漏水封深度不得小于50mm。地漏的选择应符合下列要求：A.应优先采用直通式地漏。B.卫生标准要求高或非经常使用地漏排水的场所，应设置密闭地漏。C.食堂、厨房和公共浴室等排水宜设置网框式地漏。D.淋浴室内地漏的排水负荷，可按表3-1确定。当用排水水沟排水时，8个淋浴器可设置一个直径为IOomm的地漏。表3-1淋浴室地漏管径淋浴器数量/个地漏管径mm1-2503754-51003）雨水斗。雨水斗的类型分为重力流型排水雨水斗和压力型排水雨水斗。常用的雨水斗为65型、79型和87型。65型为铸铁浇铸，79型为钢板焊制。重力流排水系统应采用重力流排水型雨水斗，单斗压力流排水系统应采用单斗压力流排水型雨水斗（65型或79型）,多斗压力流排水系统应采用多斗压力排水型雨水斗。阳台、屋顶花园等供人们活动的屋面上，宜设置平算式雨水斗。（4）排水设备选用1）排水设备主要有污水水泵和污水泵房起重设备。常用的污水水泵有：离心式水泵、潜水污水泵、液下污水泵、手摇泵、喷射泵、自吸泵等。污水水泵流量、扬程的选择，应符合下列规定：居住小区污水水泵的流量应按小区最大小时生活排水流量选定。建筑物内的污水水泵的流量应按生活排水设计秒流量选定。当有排水量调节时，可按生活排水最大小时流量选定。水泵扬程应按提升高度、管路系统水头损失、另附加2-3m流出水头计算。污水泵、阀门、管道等应选择耐腐蚀、大量流通、不易堵塞的设备器材。优先选用潜水泵和液下污水泵。污水泵设置要求A.公共建筑内应以每生活污水集水集水池为单元设置一台备用泵。地下室、设备机房。车库冲洗地面的排水，如有二台及2台以上排水泵时可不设备用泵。B.当集水池不能设事故排出管时，污水泵应有不间断的动力供应。如能关闭污水进水管时，可不设不间断动力供应。C.污水水泵的启闭，应设置自动控制装置。多台水泵可并联交替或分段投入运行。D.建筑物地下室生活排水，应设置污水集水池和污水泵提升排至室外检查井。地下室地坪排水应设集水坑和提升装置。E.污水泵单独设置排水管排于室外，排出管的横管段应有坡度坡向出口。当2台或2台以上水泵共用一条出水管时，应在每台水泵出水管上装设阀门和止回阀；单台水泵排水有可能产生倒灌时，应设置止回阀。F.集水池有效容积不宜小于最大一台污水泵5min的出水量，且污水泵每小时启动次数不宜超过6次。2）泵房内起重设备有：环链手拉葫芦、移动三脚架、手动单梁（双轨）起重机及电动单梁（双轨）起重机等。起重设备根据污、废水泵的台数、重量和建筑物布置情况选用，见表3-Io表31水泵房常用起重设备机组台数/台最大起重里/t小于0.50.5-2.0大于2.01-5移动三角架手动葫声手动单轨吊车（猫头小车）手动双轨吊车（手动单梁吊车）大于5手动单轨手动双轨吊电动双轨吊车吊车车（电动单梁吊（猫头小（手动单梁车）车）吊车）1.2水封及通气管的作用12L水封及通气管的作用（1）水封作用水封是利用一定高度的静水压力来抵抗排水管内气压变化，防止管内气体进入室内的措施。水封有管式、瓶式和筒式等多种形式。常用的管式存水弯有P形和S形两种。水封高度h与管内气压变化，水蒸发率，水量损失，水中杂质的含量及比重有关。不能太大也不能太小。若水封高度太大,污水中固体杂质容易沉积在存水弯底部，堵塞管道；水封高度太小，管内气体容易克服水封的静水压力进人室内，污染环境。所以国内外一般将水封高度定为50IOomm。（2）通气管作用D保持排水系统内的空气压力与大气压力取得平衡，防止存水弯内的水封破坏。2）使系统排水通畅，水流条件好。3）使排水管道内的气体与室外大气进行对流，防止室内管道系统积聚有害气体而损失养护人员、发生火灾和腐蚀管道现象发生。4）减少排水系统的噪声。1.2.2.水封及通气管的设置原则（1）水封的设置原则1）水封设在卫生器具排水口下，通常用存水弯来实施。2）带水封的地漏水封深度不得小于50mm。（2）通气管的设置原则1）生活排水管道的立管顶端，应设置伸顶通气管。当无条件设置伸顶通气管时，可设置不通气立管。2）下列情况下设置专用通气管：A.生活排水立管所承担的卫生器具排水设计流量，当超过设有通气管系的铸铁排水立管最大排水能力表和设有通气管系的塑料排水立管最大排水能力表中仅设伸顶通气管的排水立管最大排水能力时，应设专用通气立管。B.建筑标准要求较高的多层住宅和公共建筑、10层及10层以上高层建筑的生活污水立管宜设置专用通气立管。3）下列排水管段应设置环形通气管：A.连接4个及4个以上卫生器具且横支管的长度大于12m的排水横支管；B.连接6个及6个以上大便器的污水横支管；C.设有器具通气管。4）对卫生、安静有较高要求的建筑物内，生活排水管道宜设置器具通气管。5）建筑物内各层的排水管道上设有环形通气管时，应设置连接各层环形通气管的主通气立管或副通气立管。6）伸顶通气管不允许或不可能单独伸出屋面时，可设置汇合通气管。7）高出屋面的通气管设置应符合：A.通气管高出屋面不得小于O.3m,且应大于最大积雪厚度，通气管顶端应装设风帽或网罩。屋顶有隔热层时，应从隔热层板面算起。B.在通气管口周围4m以内有门窗时，通气管口应高出窗顶0.6m或引向无门窗一侧。C.在经常有人停留的平屋面上，通气管口应高出屋面Zm并应根据防雷要求考虑防雷装置。D.通气管口不宜设在建筑物挑出部分（如屋檐檐口、阳台和雨篷等）的下面。2.3通气管的设计方法2.1.1. 通气管管材通气管的管材，可采用塑料管、柔性接口排水铸铁管等。2.1.2. 通气管管径确定1）通气管的管径，应根据排水能力、管道长度确定，不宜小于排水管管径的1/2,其最小管径可按表3-2通气管最小管径确定。表3-2通气管最小管径通气管名称排水管管径mm32405075100125150器具通气管323232505032405050405075100100注：表中通气立管系专用通气立管、主通气立管、副通气立管。2）通气立管长度在50m以上时，其管径应与排水立管管径相同。3）通气立管长度小于等于50m时，且两根及两根以上排水立管同时与一根通气立管相连，应与最大一根排水立管接表321通气管最小管径确定通气立管管径，且其管径不宜小于其余任何一根排水立管管径。4）结合通气管的管径不宜小于通气立管管径。5）伸顶通气管管径宜与排水立管管径相同。但在最冷月平均气温低于-13的地区，应在室内平顶或吊顶以下0.3m处将管径放大一级。6）当两根或两根以上污水立管的通气管汇合连接时，汇合通气管的断面积应为最大一根通气管的断面积加其余通气管断面积之和的l4o2.1.3. 通气管连接1）通气立管不得接纳器具污水、废水和雨水，不得与风道和烟道连接。2）在建筑物内不得设置吸烟阀替代通气管。3）通气管和排水管的连接，应遵守下列规定：A.器具通气管应设在存水弯出口端。在横支管上设环形通气管时，应在其最始端的两个卫生器具间接出，并应在排水支管中心线以上与排水支管呈垂直或45。连接。B.器具通气管、环形通气管应在卫生器具上边缘以上不少于0.15m处按不小于0.01的上升坡度与通气立管相连。C.专用通气立管和主通气立管的上端可在最高层卫生器具上边缘或检查以上与排水立管通气部分以斜三通连接。D.专用通气立管应每隔2层、主通气立管宜每隔8-10层设结合通气管与排水立管连接。结合通气管下端宜在排水横支管以下与排水立管以斜三通连接；上端可在卫生器具上边缘以上不小于0.15m处与通气立管以斜三通连接。E.当用H管件（连接排水立管与通气立管形如H的专用配件）替代结合通气管时，H管与通气管的连接点应设在卫生器具上边缘以上不小于0.15m处。F.当污水立管与废水立管合用一根通气立管时，H管配件可隔层分别与污水立管与废水立管连接。但最低横支管连接点以下应装设结合通气管。2.1.4. 通气管系统(1)无通气立管只有伸顶通气管；由特制配件、释放管、伸顶通气管组成。(2)有通气主管由专用通气立管和伸顶通气管组成；由主通气立管、环形通气管、伸顶通气管组成；由主通气立管、器具通气管、伸顶通气管组成；由副通气立管、环形通气管、伸顶通气管组成。1.4排水量、设计秒流量和排水管网的水力计算1.4.1. 排水量及排水定额生活排水平均时排水量和最大时排水量的计算方法与建筑内部的生活给水量计算方法相同。因建筑内部给水量散失较少，所以生活排水定额和时变化系数与生活给水相同。建筑内部排水定额有两个，一个是以每人每日为标准，另一个是以卫生器具为标准。每人每日排放的污水量和时变化系数与气候、建筑物内卫生设备完善程度有关。卫生器具排水定额是经过实测得到的。主要用来计算建筑内部各管段的排水设计秒流量，进而确定各管段的管径。某管段的设计流量与其接纳的卫生器具类型、数量及使用频率有关。为了便于累计计算，与建筑内部给水一样，以污水盆排水量0.33Ls为一个排水当量，将其他卫生器具的排水量与0.33Ls的比值，作为该卫生器具的排水当量。由于卫生器具排水具有突然、迅速、流速大的特点，所以，一个排水当量的排水流量是一个给水当量额定流量的1.65倍。具体规定如下：1）居住小区生活排水系统排水定额是其相应的生活给水系统用水定额的85%-95%o居住小区生活排水系统小时变化系数与其相应的生活给水系统小时变化系数相同，应按规定确定。2）公共建筑生活排水定额和小时变化系数与公共建筑生活给水用水定额和小时变化系数相同，应按集体宿舍、旅馆和公共建筑生活用水定额及小时变化系数表确定。3）居住小区内生活排水的设计流量应按住宅生活排水最大小时流量与公共建筑生活排水最大小时流量之和确定。4）工业废水排水定额及时变化系数应按工艺要求确定。5）卫生器具排水的流量、当量和排水管的管径应按表3-3确定。6）卫生器具同时排水按表3-4、表3-5和表3-6计算。卫生器具排水的流量、当量和排水管的管径表3-3序I卫生器具名称I卫生器具类I排水流“水当I排水管号型量(LZs)量管径(mm)1洗涤盆、污水盆（池）0.331.00502餐厅、厨房洗菜单格洗涤盆0.672.0050盆（池）（池）双格洗涤盆（池）1.001.00503盥洗槽（每个水嘴）0.331.0050-754洗手盆0.100.3032505洗脸盆0.250.7532-506浴盆1.00LOO507淋浴器0.150.45508大便器高水箱低水箱冲落式低水箱虹吸式1.501.502.001.504.504.506.04.50100100100100自闭式冲洗阀9医用倒便器1.504.5010010小便器自闭式冲洗阀感应式冲洗阀0.100.100.300.3040-5040-5011大便槽4个蹲位>4个蹲位2.501.007.509.0010015012小便槽（每米长）自动冲洗水箱0.170.5013化验盆（无塞）0.200.6040-5014净身器0.100.3040-5015饮水器0.050.1525-5016家用洗衣机0.501.5050注：家用洗衣机排水软管，直径为30mm,有上排水的家用洗衣机排水软管内径为19mmo表34工业企业生活间、公共浴室、剧院化妆间、体育场馆运动员休息室等卫生器具同时给水百分数卫生器具同时给水百分数（）名称工业企业生活间公共浴室剧院化妆间体育场馆运动员休息室洗涤盆（池）33151515洗手盆50505050洗脸盆、盥洗槽水嘴60-10060-1005080浴盆50无间隔淋浴器100100100有间隔淋浴器8060-8060-8060100大便器冲洗水箱30202020大便器自闭式冲洗阀2222小便器自闭式冲洗阀10101010小便器自动冲洗水箱100100100100净身盆33饮水器30-60303030小卖铺洗涤盆50注：健身中心的卫生间，可采用本表体育场馆运动员休息室的同时给水百分率。表3-5职工食堂、营业餐馆厨房设备同时给水百分数厨房设备名称同时给水百分数（）污水盆（池）50洗涤盆（池）70煮锅60生产性洗涤机40器皿洗涤机90开水器50蒸汽发生器100灶台水嘴30注：职工或学生饭堂的洗碗台水嘴，按比例100%同时给水，但不与厨房用水叠加。表3-6实验室化验水嘴同时给水百分数化验水嘴名称同时给水百分数（）科学研究实验室生产实验室单联化验水嘴2030双联或三联化验水嘴30501.4.2. 排水设计秒流量建筑内部排水管道的设计流量是确定各管段管径的依据，因此，排水设计流量的确定应符合建筑内部排水规律。建筑内部排水流量与卫生器具的排水特点和同时排水的卫生器具数量有关，具有历时短、瞬时流量大、两次排水时间间隔长的特点。建筑内部每昼夜、每小时的排水量都是不均匀的。与给水相同，为保证最不利时刻的最大排水量能迅速、安全排放，排水设计流量应为建筑内部的最大排水瞬时流量，又称设计秒流量。1）住宅、集体宿舍、旅馆、医院、疗养院、幼儿园、养老院、办公楼、商场、会展中心、中小学教学楼等建筑的生活排水管道设计秒流量qp=O.12Npo5+qmax（3-1）式中qp计算管段的排水设计秒流量（Ls）;Np计算管段的卫生器具排水当量总数；Q根据建筑物用途而定的系数，按表根据建筑物用途而定的系数确定；qmax计算管段上最大一个卫生器具的排水流量。注：如计算所得流量值大于该管段上按卫生器具排水流量累加值时，应按卫生器具排水流量累加值计。表3-7根据建筑物用途而定的系数建筑物名称住宅、宾馆、医院、疗养院、幼儿园、养老院的卫生间集体宿舍、旅馆和其他公共建筑的公共盥洗室和厕所间a值1.52.02.52）工业企业的生活间、公共浴室、洗衣房、职工食堂或营业餐厅的厨房、实验室、影剧院、体育场、候车（机、船）等建筑的生活排水管道的设计秒流量bQp=£qONob（3-2）式中qp一计算管段的排水设计秒流量（L/s）；qo同类型的一个卫生器具排水流量（L/s）;No同类型卫生器具数；b卫生器具的同时排水百分数，查表3-27表3-28、表3-29。注：L冲洗水箱大便器的同时排水百分数应按12%计算。2.当计算排水流量小于一个大便器的排水流量时,应按一个大便器的排水流量计算。1.4.3. 排水管网水力计算排水横管水力计算1）充满度、管道坡度：居住小区生活排水管道的最小管径、最小设计坡度和最大设计充满度宜查表3-8确定。建筑排水塑料管排水横支管的标准坡度应为0.026o排水横干管的坡度可查表3-9调整，建筑物内生活排水铸铁管道的最小坡度和最小设计充满度，宜按表3-10确定。表3-8居住小区室外生活排水管道最小管径、最小设计坡度和最大设计充满度管别管材最小管径/mm最小设计坡度最大设计充满度接户管埋地塑料管1600.0050.5混凝土管1500.007支管埋地塑料管1600.005混凝土管2000.0040.55干管埋地塑料管2000.004混凝土管3000.004注；接户管管径不得小于建筑物排出管管径。表3-9建筑排水塑料管排水横干管的最小坡度和最大设计充满度外径/mm最小坡度最大设计充满度1100.0040.51250.00350.51600.0030.62000.0030.6表310建筑物内生活排水铸铁管道的最小坡度和最大设计充满度管径/mm通用坡度最小坡度最大设计充满度500.0350.0250.5750.0250.0151000.0200.0121250.0150.0101500.0100.0070.62000.0080.0052）自净流速：污水中含有固体杂质，如果流速过小，固体物会在管内沉淀，减小过水断面积，造成排水不畅或堵塞管道，为此规定了一个最小流速，即自净流速。自净流速的大小与污废水的成分、管径、设计充满度有关。建筑内部排水横管自净流速见表3-lk表3-11各种排水管道的自净流速值污废水类别生活污水在F列管径时/mm明渠（沟）雨水道及合流制排水管d<150d=150d=200自净流速/（m/s）0.60.650.700.400.753）排水横管的水力计算v=R2z3Io5/n（3-3）式中V速度（m/s）；R水力半径（m）；I水力坡度，采用排水管的坡度；粗糙系数，铸铁管为0.013；混凝土管、钢筋混凝土管为0.0130014;钢管为为01。塑料管为0.009qu=V(34)式中qu排水设计秒流量(m3s);水流断面面积(d)；V流速(ms)o(2)排水立管管径确定生活排水立管的最大排水能力,应按表3-12、表3-13、表3-14和表3-15确定。立管管径不得小于所连接的横支管管径。表3-12设有通气管系统的铸铁排水立管最大排水能力排水立管管径/mm排水能力/(Ls)仅设伸顶通气管有专用通气立管或主通气立管501.0752.551004.591257.01415010.025能力排水立管管径/mm排水能力/(LZs)仅设伸顶通气管有专用通气立管或主通气立管501.275LO901.81105.410.01257.516.016012.028.0表313设有通气管系统的塑料排水立管最大排水注：表内数据系在立管底部放大一号管径条件下的通水能力，如不放大时，可按表3-12确定。表3-14单立管排水系统的立管最大排水能力排水立管管径mm排水能力/(Ls)混合器塑料螺旋管旋流器751.01006.06.07.01259.010.015011.011.015.0表3-15不通气的生活排水立管最大排水能力立管工作商度/mm排水能力/(Ls)乂官官住/mm507510012515021.001.701.805.007.0030.641.352.401.405.0040.500.921.762.701.5050.400.701.361.902.8060.400.501.001.502.2070.400.500.761.202.00280.400.500.641.001.40注；1排水立管工作高度，按最高排水横支管和立管连接处距排出管中心线间的距离计算。2如排水立管工作高度在表中是列出的两个高度值之间时，可用内插法求得排水立管的最大排水能力数值。3排水立管管径为IOomm的塑料管外径为HOmm,排水管管径为15Omm的塑料管外径为160mm。（3）按规范确定排水管道管径如果按上述计算方法确定的排水管道直径小于以下规定时，应按以下规定执行：1）大便器排水管最小管径不得小于100mm。2）建筑物内排出管最小管径不得小于50mm。3）多层住宅厨房间的立管管径不得小于75mm。4）特殊单立管排水系统排水立管直径，不应小于100mmo5）有立管接入的横干管，其管径不得小于接入的立管管径。6）接入上部特制配件的横支管管径，不得不大于立管管径。7）与下部特制配件连接的排水横干管或排出管管径，不得小于立管管径。8）下列场所设置排水横管时，管径的确定应符合：A.建筑底层排水管道与其楼层管道分开单独排出时，其横支管管径可按上述表3-38中立管工作高度W2m的数值确定。B.公共食堂厨房内的污水采用管道排除时，其管径比计算管径大一级，但干管管径不得小于100mm,支管管径不得小于75mm。C.医院污物洗涤盆(池)和污水盆(池)的排水管管径，不得小于75mm。D.小便槽或连接3个及3个以上的小便器，其污水支管管径，不宜小于75mm。E.浴池的泄水管管径直采用100mm。例3-1某旅馆有六层，每层12套房间。每套房间均设专用卫生间，内有浴盆、洗脸盆、坐便器各一件。室内排水系统拟使生活污水和生活废水分流排放，设六个竖井，每个竖井设置两根排水立管，分别排放连接相邻两套房间的生活污水和生活废水。要求计算每根立管底部的设计秒流量。查表得Q=25,浴盆、洗脸盆、坐便器的排水量分别是LOL/s、0.25L/s和2.0L儿，它们的排水当量分别为1.0、0.75和6.0o解：根据排水管段设计秒流量计算式，生活污水排水立管底部的设计秒流量为qu=0.12Nu05+qma=0.12×2.5×(6×6×2)05+2.0L/s=(2.55+2.0)Ls=4.55Ls生活废水排水立管底部的设计秒流量为Qu=O«12。NU°+Qmax=0,12X25义6义(1.0+0.75)X2jo5+l.L/s=(2.01+1.0)L/s=1.01L/s例3-2有一五层楼住宅，可容50户，200人居住。每户厨房设洗涤盆一个，卫生间设冲洗水箱浮球阀大便器一个，洗脸盆一个，淋浴器一个，另有洗衣机一台。夏季用水高峰期城市水压不足，按全部升压考虑，设计一个气压给水装置。解：L用水量计算根据住宅最高日生活用水定额及小时变化系数表，有大便器、洗脸盆、洗涤盆、洗衣机和淋浴器的普通住宅，其用水定额为130300L/(人d),小时变化系数为2.82.3。不妨取150L/(人d)和Kh=2.5,则该住宅楼的最高时流量为Qh=QdKh24=(150X2.5X200/24/1000)m3h=1.13m3h=0.87Ls设计秒流量计算：每户设置的卫生器具给水当量数Ng=O.75+0.75+0.75+0.5+1.0=1.75最大用水时卫生器具给水当量平均出流概率Uq=qomKh(O.2×Ngx×T×3600)=150×4X2.5/(0.2X1.75×3×3600)/24X100%=0.77%该楼入户管段的卫生器具给水当量总数Ng=50X1.75=187.5查给水管段卫生器具给水当量同时出流概率计算式，ac系数取值表得c=0.00323该楼入户管段的卫生器具给水当量的同时出流概率U=(1+c(Ng-I)049)/Ng05=(1+0.00323X(187.51)049/187.505)×100%=7.6%该计算管段的设计秒流量qg=0.2XU×Ng=(0.2X7.6%×187.5)L/S=2.85L/s2 .水压要求：五层楼的自由水压为24m,即气压给水设备的最小压力Pmin=24m水柱。3 .气压给水装置计算调节容积V=qb(2Kb)=2Qh/(2Kb)=3.13/(2×3)=0.52m3,式中取Kb=3次/h按立式气压罐，取B=1.1,ab=0.7则罐总容积VZ=BVX/(1-Qb)=1.1X0.52/(1-0.7)m3=1.91m3若取罐直径D=L2m,则罐高度h=Vz(兀cP4)=(1.91×4÷3.1416÷1.22)m=1.69m最高设计水位hma=3V/(d24)=(1.1×0.52×4÷1.1416÷1.22)m=0.506m=0.51m最低设计水位hmin=(BDVx/(d24)=(1.1-1)×0.52×4÷1.1416÷1.22m=0.046m出水压力由b=(Pmin+W)/(Pmax+10)得PmaX=(Pmin+10)/11b-10=(24+10)÷0.710m=38.57m水柱选取水泵ZWL6型旋涡泵一台，其流量为6-10m3/h=L72.9gL/s,扬程为5426m,转数为1450rmin,电机功率为4.5kwoqbmin=1.7L/s>087L/s=Qh，qmax=2.9L/s2.85Ls=qg采用积存空气补气法补充空气。1.5屋面雨水排水方式及雨水管的设计要求1.5.1. 屋面雨水排水方式屋面雨水排水系统应迅速、及时地将屋面雨水排至室外雨水管渠或地面屋面雨水排水方式分为外排水和内排水两类。
