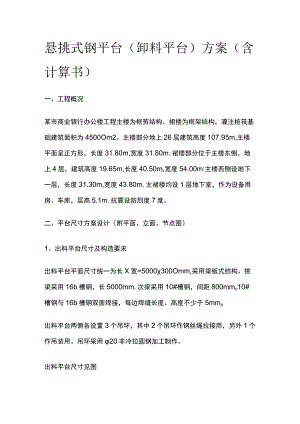

悬挑式钢平台（卸料平台）方案（含计算书）一、工程概况某市商业银行办公楼工程主楼为框剪结构、裙楼为框架结构，灌注桩筏基础建筑面积为4500Om2。主楼部分地上26层建筑高度107.95m,主楼平面呈正方形，长度31.80m,宽度31.80m;裙楼部分位于主楼东侧，地上4层，建筑高度19.65m,长度40.50m,宽度54.00m:主楼西侧设地下一层，长度31.30m,宽度43.80m,主裙楼均设1层地下室，作为设备用房、车库，层高5.1m,抗震设防烈度7度。二、平台尺寸方案设计（附平面、立面、节点图）1、出料平台尺寸及构造要求出料平台平面尺寸统一为长X宽=5000300Omm,采用梁板式结构。挑梁采用16b槽钢，长5000mm,次梁采用10#槽钢，间距800mmo10#槽钢与16b槽钢双面焊接，每边焊缝长度、高度不少于5mmo出料平台两侧各设置3个吊环，其中2个吊环作钢丝绳拉接用，另外1个作吊装用。吊环采用20非冷拉圆钢加工制作。出料平台尺寸见图吊环加工图d三、卸料平台验算悬挑式卸料钢平台方案可以型钢(槽钢、工字钢)作次梁与主梁，上铺厚度不小于5mm的木板，并以螺栓或焊接相固定。杆件计算可按下列步骤进行：荷载设计值的取用按建筑结构荷载规范GB500092001的有关规定。强度设计值的取用按钢结构设计规范GB500172003的有关规定。钢丝绳的取用按现行的结构安装工程施工操作规程(YSJ404-89)的规定执行。(1)次梁计算：恒荷载（永久荷载）:采用10槽钢以100Nm计,铺板以400Nm2计；施工荷载（可变荷载）以3000Nm2计。按次梁承受均布荷载考虑，按下式计算弯矩：Mmax=q28式中MmaX一弯矩最大值（Nm）；q一次梁上等效均布荷载设计值（N/m）;I一次梁计算长度（m）。l=3m受力分析：将面荷载转换成线荷载q=100×1.2+（400+3000）×0.8×1.4=3928Nm注：永久荷载分项系数取1.2,可变荷载分项系数取L4;贝（J:Mmax=q28=（3928×32）8=4419N.m以上弯矩值按下式作弯曲强度验算：采用10槽钢,截面尺寸为H×B×b=100×48×5.3mm次梁的净截面抵抗矩Wn=BH3-（B-H）b36H=29.15cm3贝（J:Mmax/Wn=441929,15=151.6Nmm2<=215Nmr2/为次梁10槽钢的抗弯强度设计值（215Nmm2）o满足要求(2)主梁计算：主梁受力分析：主梁承受次梁传递的集中荷载：按3个集中力考虑Pl=ql2=3928×32=5892N以及主梁自重，16b槽钢自重q=200Nm主梁受力简图如下由图上可知弯矩最大点在跨中。受集中力最大弯矩为：Mmaxi=5P12×I2-P1×I2-P11/4=5×5892/2×5/2-5892X5/2-58922X5/4=14730N.mMma×2=q28=200×528=625N.m则Mmax=Mmaxl+Mma×2=14730+625=15355N.m将计算的弯矩按下列公式计算主梁的弯曲强度验算：采用16b槽钢，截面尺寸为H×B×b=160×65×8.5mm主梁的净截面抵抗矩Wn=BH3-(B-H)b36H=105.2cm3贝(J:Mrnax/Wn=15355105.2=145.96Nmr2<=215Nmm2式中了一主梁的抗弯强度设计值(=215Nmm2)。满足要求(3)钢丝绳验算：为安全计，出料平台每侧两道钢丝绳以外侧作受力绳,里侧为备用绳。钢丝绳按下式计算其所受拉力：T=P总sin式中TT冈丝绳所受拉力(N);P总一主梁上荷载值(N);aT冈丝绳与出料平台面的夹角；取=45o则:Tsina=P总=ql2+P1/4+P1/2+3P1/4÷P1Tsina=ql/2÷P14+P1/2+3P1/4+P1=200×52+3372(0.25+0.5+0.75+1)=8930NT=89300.707=12630N=12.63KN钢丝绳安全系数计算20钢心钢丝绳，抗拉强度为1670Mpa时，其最小破断拉力F=239KN以钢丝绳拉力按下试验算钢丝绳的安全系数K:K=FT=23912.63=18.9K=10式中FT冈丝绳的破断拉力；KT乍吊索用的钢丝绳的法定安全系数,定为IOo3、出料平台搭设安全要求(1)出料平台必须搁在建筑物上，不得设置在脚手架等施工设备上。出料平台的一端搭在窗台或阳台板上，另一端用420的钢丝绳与上层结构墙体设置的拉环连接。(2)斜拉钢丝绳两边各设前后两道，(两道中的每一道均应作单道受力计算)钢丝绳接头处应设置卡扣4个。卡扣的开口方向应朝向主绳,间距200cmo钢丝绳与型钢、结构接触处应加衬软垫物，防止钢丝绳被剪切破坏。钢丝绳绳卡设置方向及间距如下图(3)出料平台上满铺50mm厚木脚手板，(脚手板与次梁方向垂直铺设)并在外侧三边设置15Omm高的挡脚板。(4)平台三面焊接1500mm高的护身栏，设三道护身栏杆，护身栏杆与槽钢焊接，用竹编板作围护。(5)出料平台外口应略高于内口。(6)出料平台上吊装就位时，应由专业架子工安装固定，并应将容许荷载值显著地挂在出料平台上。初次安装完毕使用前应由公司安全部、技术部核验合格后方可使用，之后每次安装就位后由现场安全员和技术员共同验收即可。(7)出料平台使用时，应有专人进行检查，发现钢丝绳有锈蚀损坏应及时调换，焊缝脱焊应及时修复。
