水环式真空泵检修方案.docx

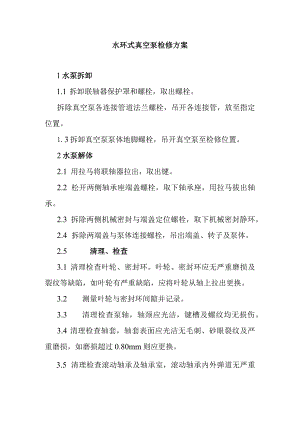

水环式真空泵检修方案1水泵拆卸1.1 拆卸联轴器保护罩和螺栓，取出螺栓。拆除真空泵各连接管道法兰螺栓，吊开各连接管，放至指定位置。1.3拆卸真空泵泵体地脚螺栓，吊开真空泵至检修位置。2水泵解体2.1 用拉马将联轴器拉出，取出键。2.2 松开两侧轴承座端盖螺栓，取下轴承座，用拉马拔出轴承。2.3 拆除两侧机械密封与端盖定位螺栓，取下机械密封静环。2.4 拆除两端盖与泵体连接螺栓，吊出端盖、转子及泵体。2.5 清理、检查3.1 清理检查叶轮、密封环。叶轮、密封环应无严重磨损及裂纹等缺陷，如叶轮有严重缺陷，应将叶轮从轴上拉出更换。3.2 测量叶轮与密封环间隙并记录。3.3 清理检查泵轴，轴颈应光洁，键槽及螺纹均无损伤。3.4 清理检查轴套，轴套表面应光洁无毛刺、砂眼裂纹及严重磨损，如磨损超过0.80mm则应更换。3.5 清理检查滚动轴承及轴承室，滚动轴承内外弹道无严重磨损，转动灵活自由，无杂声。轴承室内无垃圾、油污，与轴承外径配合紧力为0.000.02mm3.6 转子校幌动度，把叶轮和轴套装入轴上，然后拧紧两端并帽，转子组装后放在V型铁上校验幌度。3.7 清理检查联轴器，联轴器和螺栓无毛刺，螺纹完好；内孔光滑，与轴配合紧力为OOO-0.03mmo3.8 清理检查端盖、泵体，结合面无裂纹、凹坑等缺陷，螺栓孔及销子孔完好。3.9 拆下机械密封密封组件，检查密封件（动、静环）的磨损和损坏程度，必要时更新，根据装配要求安装好密封组件。3.10 装4.1 将叶轮、轴套装入轴内，将紧固螺帽拧紧。4.2 吊入泵体、转子、端盖，锁好端盖与泵体连接螺栓。4.3 装上两侧轴承，并用轴承并帽并紧，涂上润滑脂，装上轴承室，将轴承压盖拧上，轴承内孔与轴颈紧力为0.000.02mm,调整固定端轴承调整垫片至符合要求，锁紧定位螺钉栓。4.4 调整机械密封静环，锁紧两侧机械密封与端盖定位螺栓。4.5 盘动转子无卡涩，联轴器内孔涂润滑油脂，将联轴器用紫铜棒敲入轴上。5水泵就位5.1 把水泵吊至水泵基础，锁紧地脚螺栓。5.2 装好水泵各连接管，锁紧各法兰螺栓。6中心找正6.1 按要求校正泵与电机靠背轮中心。6.2 连接联轴器螺栓，装复联轴器罩。7工作结束7.1 整理收拾工具。7.2 工完场清。7.3 工作票终结确认。该设备或该设备所属系统已终结工作票。
