版本山东交通学院数字化校园建设项目一卡通管理系统集成方案.docx

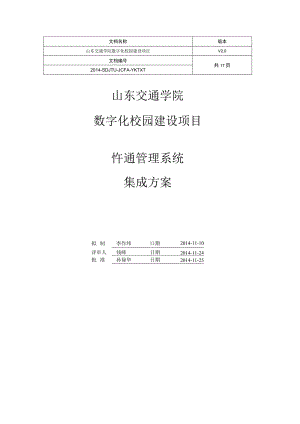

文档名称版本山东交通学院数字化校园建设项目V2.0文档编号共17页2014-SDJTU-JCFA-YKTXT山东交通学院数字化校园建设项目忤通管理系统集成方案拟制李作纬口期2014-11-10评审人钱峰日期2014-11-24批准孙禄华日期2014-11-251引言21.1 目的21.2 适用对象21.3 参考资料22系统概况33集成目标33.1 界面集成效果33.2 数据集成效果34应用集成44.1 界面集成要求44.2 数据集成44.3 集成方式44.4 集成数据场景说明54.5 集成数据中间表说明105集成实现与计划155.1 集成实现155.2 时间计划155.3 集成任务分配161引言1.I目的一卡通系统是教师学生在校消费相关信息的权威系统，主要管理教师与学生一卡通消费信息等。根据数据共享及统计分析要求，相关的数据信息需要同步到共享数据中心主题数据库中。根据“共享数据库建设”章节中的主题数据库划分情况，分别将外来人员信息、学生卡号信息、教师卡号信息、个人交易信息、商户信息等信息采集后，通过数据交换平台装载到共享数据中心主题数据库中。1.2适用对象本集成方案适用对象：广州联奕信息科技有限公司、山东交通学院、一卡通管理系统开发厂商等进行一卡通管理系统集成的相关管理、技术开发人员。1.3参考资料序号资料名称资料来源I.山东交通学院数字化校园项目招投标文件、合同文件山东交通学院广州联奕信息科技有限公司2.山东交通学院-信息标准与规范山东交通学院3.山东交通学院一一卡通管理系统-调研笔录山东交通学院2系统概况一卡通管理系统是哈尔滨新中新的产品，运行环境如下:序号环境/工具说明1数据库2操作系统3系统架构4开发语言3集成目标3.1 界面集成效果用户登录进入山东交通学院门户首页后能直观查看到如下有关一卡通管理系统在门户展示的基本信息：在教师门户首页中：展示一卡通的消费信息在学生门户首页中：展示一卡通的消费信息3.2 数据集成效果一卡通管理系统与教务系统，人事系统之间建立数据集成通道，按照数据中心的数据格式要求进行同步，这样就保证了一卡通管理系统中的数据同数据中心数据的一致性。一卡通管理系统通过数据交换工具从共享数据中心的学生主题库和教师主题库中抽取教师基本信息、部门基本信息、学生基本信息、专业基本信息、班级基本；同时通过数据交换工具将一卡通管理系统的外来人员信息、学生卡号信息、教师卡号信息、个人交易信息、商户信息、教师考勤信息、学生晚归信息、学生补助信息、教师补助信息推送共享数据中心。使得一卡通管理系统不用手动输入学生和教师基本信息进行注册，减少后勤工作人员的工作量，并且能让教师、学生用户在首页使用单点查看一卡通信息。4应用集成4.1 界面集成要求学生界面：学生门户首页中配置portlet,通过Webservice接口在portlet展示通的消费信息。教师界面：教师门户首页的常用功能菜单中添加“一卡通”，实现系统嵌入式单点登录集成，并在首页中配置Portlet,通过WebSerViCC接口在POrtlet展示-通的消费信息。4.2 数据集成此次集成的暂定要求如下：1 .第一步，手动导入教师基本信息、部门基本信息，数据中心通过交换工具从教务系统抽取学生基本信息、专业基本信息、班级基本信息；2 .第二步，数据中心通过数据交换将学生基本信息、专业基本信息、班级基本信息、教师基本信息、部门基本信息推送到一卡通管理系统；3 .第三步，数据中心通过数据交换从一卡通管理系统抽取外来人员信息、学生卡号信息、教师卡号信息、个人交易信息、商户信息。4 .3集成方式双方通过建立中间表的方式进行数据同步，在一卡通管理系统中建立学生基本信息（表）、教师基本信息（表）、部门基本信息（表）、专业基本信息（表）、班级基本信息（表）。数据推送：数据中心将数据推送到一卡通管理系统的学生基本信息（表）、教师基本信息（表）、部门基本信息（表）、专业基本信息（表）、班级基本信息（表）中，由一卡通管理系统产商通过存储过程或触发器将数据同步到一卡通管理系统数据库表中；数据抽取：一卡通管理系统产商提供出外来人员信息、学生卡号信息、教师卡号信息、交易信息、商户信息、教师考勤信息、学生晚归信息、学生补助信息、教师补助信息由数据中心将数据抽取到数据中心扩展表（主题库）中。5 .4集成数据场景说明5.1.1 一卡通管理系统需要共享数据（数据推送）5.1.1.1 学生卡号信息表序号数据名称数据字段应用场景说明数据来源1身份认证号SFRZH推送到数据中心预留一卡通管理系统2学号XH推送到数据中心预留一卡通管理系统3卡片状态KPZT推送到数据中心预留一卡通管理系统4注册日期ZCRQ推送到数据中心预留一卡通管理系统5卡有效期KYXQ推送到数据中心预留一卡通管理系统4.4.1.2教师卡号信息表序号数据名称数据字段应用场景说明数据来源1身份认证号SFRZH推送到数据中心预留一卡通管理系统2职工号JGH推送到数据中心预留一卡通管理系统3卡片状态KPZT推送到数据中心预留一卡通管理系统4注册日期ZCRQ推送到数据中心预留一卡通管理系统5卡有效期KYXQ推送到数据中心预留一卡通管理系统6备注BZ推送到数据中心预留一卡通管理系统4.4.1.3一周消费信息序号数据名称数据字段应用场景说明数据来源1学号XH推送到数据中心预留一卡通管理系统2姓名XM推送到数据中心预留一卡通管理系统3状态ZT推送到数据中心预留一卡通管理系统4卡金额KJE门户信息展示一卡通管理系统5昨日消费ZRXF门户信息展示一卡通管理系统6一周消费YZXF门户信息展示一卡通管理系统4.4.1.4个人交易信息表序号数据名称数据字段应用场景说明数据来源1身份认证号SFRZH主键，作为记录的唯一标识一卡通管理系统2卡号KH主键，作为记录的唯一标识一卡通管理系统3交易口期JYRQ门户信息展示一卡通管理系统4交易时间JYSJ门户信息展示一卡通管理系统5交易地点JYDD门户信息展示一卡通管理系统6交易类型JYLX门户信息展示一卡通管理系统7交易流水号JYLSH推送到数据中心预留一卡通管理系统8商户代码SHDM推送到数据中心预留一卡通管理系统9系统代码XTDM推送到数据中心预留一卡通管理系统10终端机号ZDJH门户信息展示一卡通管理系统11交易金额JYJE门户信息展示一卡通管理系统12卡余额KYE门户信息展示一卡通管理系统13用卡次数YKCS推送到数据中心预留一卡通管理系统14本月充值金额BYCZJE推送到数据中心预留一卡通管理系统15备注BZ推送到数据中心预留一卡通管理系统序号数据名称数据字段应用场景说明数据来源1商户代码SHDM推送到数据中心预留教务系统2商户名称SHMC推送到数据中心预留教务系统3地点DD推送到数据中心预留教务系统4备注BZ推送到数据中心预留教务系统4.4.1.6学生交易信息表序号数据名称数据字段应用场景说明数据来源1学号XH主键，作为记录的唯一标识教务管理系统4交易时间JYSJ推送到数据中心预留一卡通管理系统5交易类型JYLX推送到数据中心预留一卡通管理系统6交易金额JYJE推送到数据中心预留一卡通管理系统7卡余额KYE门户信息展示一卡通管理系统8用卡次数YKCS推送到数据中心预留一卡通管理系统9备注BZ推送到数据中心预留一卡通管理系统4.4.1.7教师交易信息表序号数据名称数据字段应用场景说明数据来源1职工号JGH主键，作为记录的唯一标识人事系统4交易日期JYRQ推送到数据中心预留一卡通管理系统5交易时间JYSJ推送到数据中心预留一卡通管理系统6交易类型JYLX推送到数据中心预留一卡通管理系统7交易金额JYJE推送到数据中心预留一卡通管理系统8卡余额KYE门户信息展示一卡通管理系统9用卡次数YKCS推送到数据中心预留一卡通管理系统10备注BZ推送到数据中心预留一卡通管理系统11交易流水号JYLSH推送到数据中心预留一卡通管理系统5.1.2 一卡通管理系统需要其它系统的数据（数据抽取）4.4.2.1部门基本信息序号数据名称数据字段应用场景说明数据提供方式1部门代码DWH用于新增、更新系统部门信息数据中心抽取人事系统的部门信息后再推送到一卡通管理系统中间表，由一卡通管理系统产商将数据同步到系统数据库2部门名称DWMC用于新增、更新系统部门信息3部门级别DWJB用于新增、更新系统部门信息4部门描述DWMS用于新增、更新系统部门信息4.4.2.2专业基本信息序号数据名称数据字段应用场景说明数据提供方式1专业代码ZYH用于新增、更新系统专业信息数据中心抽取教务系统的专业信息后再推送到一卡通管理系统中间表，由一卡通管理系统产商将数据同步到系统数据库2专业名称ZYMC用于新增、更新系统专业信息3专业简称ZYJC用于新增、更新系统专业信息4所属学院代码DWH用于新增、更新系统专业信息5学制XZ用于新增、更新系统专业信息6层次CC用于新增、更新系统专业信息7国标专业代码GBZYDM用于新增、更新系统专业信息8国标专业名称GBZYMC用于新增、更新系统专业信息9所属科类SSKL用于新增、更新系统专业信息4.4.2.3教师基本信息表序号数据名称数据字段应用场景说明数据提供方式1职工号JGH用于新增、更新系统用户信息手动导入教师信息至数据中心，再推送到一卡通管理系统中间表，由一k通管理系统产商将数据同步到系统数据库2姓名XM用于新增、更新系统用户信息3性别XB用于新增、更新系统用户信息4身份证号SFZH用于新增、更新系统用户信息5身份类别SFLB用于新增、更新系统用户信息6出生日期CSRQ用于新增、更新系统用户信息7进校日期JXRQ用于新增、更新系统用户信息8部门名称DWMC用于新增、更新系统用户信息9部门编号DWH用于新增、更新系统用户信息10籍贯JG用于新增、更新系统用户信息11民族MZ用于新增、更新系统用户信息12政治面貌ZZMM用于新增、更新系统用户信息13电子邮件DZYJ用于新增、更新系统用户信息14住址ZZ用于新增、更新系统用户信息15邮政编码YZBM用于新增、更新系统用户信息16联系电话LXDH用于新增、更新系统用户信息17有效日期YXRQ用于新增、更新系统用户信息18备注BZ用于新增、更新系统用户信息4.4.2.4学生基本信息序号数据名称数据字段应用场景说明数据提供方式1学号XH用于新增、更新系统用户信息数据中心抽取教务2姓名XM用于新增、更新系统用户信息管理系统的用户信3性别XB用于新增、更新系统用户信息息后再推送到一卡4身份证号SFZH用于新增、更新系统用户信息通管理系统中间表，5出生日期CSRQ用于新增、更新系统用户信息由一卡通管理系统6进校日期JXRQ用于新增、更新系统用户信息产商将数据同步到7部门编号DWH用于新增、更新系统用户信息系统数据库8部门名称DWMC用于新增、更新系统用户信息9班号BH用于新增、更新系统用户信息10籍贯JG用于新增、更新系统用户信息11民族MZ用于新增、更新系统用户信息12政治面貌ZZMM用于新增、更新系统用户信息13学制XZ用于新增、更新系统用户信息14学院XY用于新增、更新系统用户信息15专业ZY用于新增、更新系统用户信息16班级BJ用于新增、更新系统用户信息17电子邮件DZYJ用于新增、更新系统用户信息18住址ZZ用于新增、更新系统用户信息19邮政编码YZBM用于新增、更新系统用户信息20联系电话LXDH用于新增、更新系统用户信息21有效日期YXRQ用于新增、更新系统用户信息22备注BZ用于新增、更新系统用户信息6 .5集成数据中间表说明6.1.1 一卡通管理系统抽取到数据中心的数据4.5.1.1学生卡号信息序号字段代码字段名称类型长度主键为空说明1SFRZH身份认证号Varchar260是有2XH学号Varchar230是否3KPZT卡片状态Varchar2否4ZCRQ注册日期Date5KYXQ卡有效期Date4.5.1.2教师卡号信息序号字段代码字段名称类型长度主键为空说明1SFRZH身份认证号Varchar260是否2JGH职工号Varchar230是否3KPZT卡片状态Varchar24ZCRQ注册日期Date否5KYXQ卡有效期Date6BZ备注2554.5.1.3一周消费信息序号字段代码字段名称类型长度主键为空说明1XH学工号Varchar260是否2XM姓名Varchar230是否3ZT状态Varchar24KJE卡金额Date否5ZRXF昨日消费Date6YZXF一周消费2554.5.1.4个人交易信息序号字段代码字段名称类型长度主键为空说明1SFRZH身份认证号Varchar260是否2KH卡号Varchar230是否3JYRQ交易H期Date4JYSJ交易时间Date5JYDD交易地点Varchar2506JYLX交易类型Varchar2507JYLSH交易流水号Varchar2508SHDM商户代码Varchar2209XTDM系统代码Varchar25010ZDJH终端机号Varchar25011JYJE交易金额Varchar23012KYE卡余额Varchar23013YKCS用卡次数Varchar23014BYCZJE本月充值金额Varchar23015BZ备注Varchar22554.5.1.5商户信息序号字段代码字段名称类型长度主键为空说明1SHDM商户代码Varchar230是否2SHMC商户名称Varchar260否3DD地点Varchar2604BZ备注Varchar2255序号字段代码字段名称类型长度主键为空说明1XH学号Varchar230是否4JYSJ交易时间Date505JYLX交易类型Varchar2506JYJE交易金额Varchar2507KYE卡余额Varchar2508YKCS用卡次数Varchar2504.5.1.7教师交易信息序号字段代码字段名称类型长度主键为空说明1JGH职工号Varchar230是否4JYRQ交易日期Date5JYSJ交易时间Datetime6JYLX交易类型Varchar2307JYJE交易金额Varchar2308KYE卡余额Varchar2309YKCS用卡次数Varchar23010BZ备注Varchar225511JYLSH交易流水号Varchar2306.1.2 数据中心推送到一卡通管理系统的数据6.1.2.1 部门基本信息序号字段代码字段名称类型长度主键为空说明1DWH部门代码Varchar230是否2DWMC部门名称Varchar260否3DWJB部门级别Varchar21004DWMS部门描述Varchar22556.1.2.2 专业基本信息序号字段代码字段名称类型长度主键为空说明1ZYH专业代码Varchar210是否2ZYMC专业名称Varchar260否3ZYJC专业简称Varchar2604DWH所属学部代码Varchar2505XZ学制Varchar2106CC层次Varchar2107GBZYDM国标专业代码Varchar2208GBZYMC国标专业名称Varchar2509SSKL所属科类Varchar2506.1.2.3 学生基本信息序号字段代码字段名称类型长度主犍为空说明1XH学号Varchar220是否2XM姓名Varchar230否3XB性别Varchar210否4SFZH身份证号Varchar260否5CSRQ出生日期Date6JXRQ进校日期Date否7DWH部门编号Varchar220否8DWMC部门名称Varchar260否9BH班号Varchar220i,1-10JG籍贯Varchar25011MZ民族Varchar25012ZZMM政治面貌Varchar25013XZ学制Varchar21014XY学院Varchar25015ZY专业Varchar25016BJ班级Varchar25017DZYJ电子邮件Varchar25018ZZ住址Varchar26019YZBM邮政编码Blog5020LXDH联系电话Varchar23021YXRQ有效日期Date22BZ备注Varchar22554.5.2.4教师基本信息序号字段代码字段名称类型长度主键为空说明1JGH职工号Varchar230是否2XM姓名Varchar230否3XB性别Varchar2104SFZH身份证号Varchar2505SFLB身份类别Varchar2306CSRQ出生日期Date7JXRQ进校日期Date8DWMC部门名称Varchar2509DWH部门编号Varchar23010JG籍贯Varchar22011MZ民族Varchar23012ZZMM政治面貌Varchar23013DZYJ电子邮件Varchar25014ZZ住址Varchar26015YZBM邮政编码Varchar22016LXDH联系电话Varchar25017YXRQ有效Fl期Date18BZ备注Varchar22555集成实现与计划5.1 集成实现5.1.1 单点登录集成由联奕科技提供对应开放语言的单点登录集成接口资料给厂商，厂商根据文档和示例进行系统程序修改或配置，并按照文档测试方式进行测试，测试成功后交与联奕科技技术人员进行验证和添加至信息门户中；以“随机取一用户在门户登录后能正常单点进入一卡通系统并准确获取到权限、资源”为本项验收标准。5.1.2 数据交换集成产商根据本集成方案文档中系统建立中间表和用户，并实现下行数据到系统数据库和上行数据提取到中间表，再由联奕科技进行数据推送和抽取流程配置，配置完成后双方进行联合测试；以“数据中心增删改部门信息、教师用户，教务系统增删改学生用户，一卡通系统能有相应的变动，数据中心新增部门在一卡通系统中可正常使用，新增用户能正常登录从门户单点登录一卡通系统，随机取一学生用户在数据中心能查到其一卡通信息”为本项验收标准。5.1.3 信息门户集成由联奕科技根据数据中心表开发WebService接口，并在信息门户中配置Portlet,进行数据展示；以“随机取一教师用户在门户登录后看到的一卡通的消费信息与单点进入一卡通管理系统中查询到的个人实习信息，随机取一学生用户在门户登录后看到一卡通消费信息一致”为本项验收标准。5.2 时间计划序号任务点时间1联奕提供集成方案及单点登录集成资料至厂商即刻2厂商完成单点登录集成程序开发及数据交换中间表和交换代码开发，并提交至联奕一周内3联奕完成单点登录集成测试和在门户中配置任务2后三个工作日内4联奕完成数据中心到系统中间表的数据推送和抽取，己经联合产商进行数据交换测试任务2后一周内5联奕开发WebSerVice、配置页面展示以及完成测试任务4后一周内6三方进行系统集成内容检查及最终确认任务5后注：以三方确认该集成方案的时间为起点。5.3 集成任务分配序号涉及各方权责说明1广州联奕信息科技有限公司1、组织讨论、编写集成方案；2、提供集成技术支持；3、按集成方案规定，承担数据集成（数据中心-系统中间表）的实施工作；4、集成协调工作。2山东交通学院1、参与集成方案的讨论并签字确认；2、校方保障系统运行的软、硬件环境，并且要逐步接管相关系统的日常维护；3、对集成工作进行验证和确认。3一卡通系统厂商1、参与讨论并确认集成方案；2、配合集成实施工作；3、按集成方案规定需承担的任务，实现共享数据的读取以及提供共享数据；4、按照三方确认后的文档，进行实施工作。
