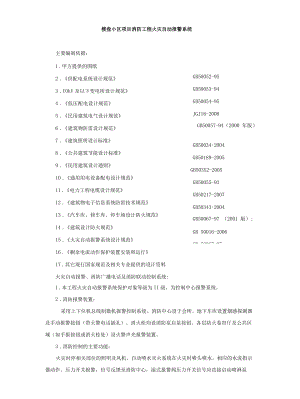

楼盘小区项目消防工程火灾自动报警系统.docx

GB50052-95GB50053-94GB50054-95JGJ16-2008GB50057-94（2000 年版）GB50034-2004GB50189-2005GB50352-2005GB50055-93GB50217-2007GB50343-2004GB50067-97 （2001 版）;GB 50016-2006GB 50067-97GB13955-2005楼盘小区项目消防工程火灾自动报警系统主要编制依据：1 .甲方提供的图纸2 .供配电系统设计规范3 .UOkV及以下变电所设计规范4 .低压配电设计规范5 .民用建筑电气设计规范6 .建筑物防雷设计规范7 .建筑照明设计标准8 .公共建筑节能设计标准9 .民用建筑设计通则10 .通用用电设备配电设计规范11 .电力工程电缆设计规范12 .建筑物电子信息系统防雷技术规范13 .汽车库、修车库、停车场设计防火规范14 .建筑设计防火规范15 .火灾自动报警系统设计规范16 .剩余电流动作保护装置安装和运行17 .其它现行国家规范及相关专业提供的设计资料火灾自动报警、消防广播电话及消防联动控制系统:1 .本工程火灾自动报警系统保护对象等级为II级，为控制中心报警系统。2 .消防报警装置：采用上下位机总线制微机报警控制系统。消防中心设于会所。地下车库设置烟感探测器及手动报警按钮（带火警电话插孔）。消火栓均设消防泵启泵按钮。各层防火卷帘厅及公共区域（如手报按钮或消火栓处）设火警声光报警装置。3 .消防控制的主要功能：火灾时停相关部位的照明及风机。自动喷水灭火系统在火灾时喷头喷水，相应的水流指示器动作、压力开关报警，信号反馈至消防中心，湿式报警阀压力开关信号应直接启动喷淋泵（不经消防中心）。各层消火栓报警按钮均可直接起动消防泵（也可由消防中心或消防泵房手动起停消防泵），动作信号返回消防中心。当发生火灾时，探测器报警信号送至消防中心，经确认后，可自动或手动打开相应区域的送风口，同时联动启动该系统的正压风机。当火灾温度超过280摄氏度时，电动阀关闭，加压风机自动停机。火灾时应控制所有防火卷帘落至首层后,停止非消防防火卷帘，消防防火卷帘在首层待命。在某层的烟感探测器报警后，系统联动开启本层及相邻上下层的火警声光报警装置。如首层报警时，则二层及地下层联动。4 .楼梯间及走道设疏散指示应急灯，应急灯采用自带蓄电池型，要求应急照明工作时间大于30分钟。楼梯走道照明灯由双电源供电，平时照明由开关控制，火灾时由消防信号强切点燃全楼走道灯。5 .消防报警系统的接地电阻不大于1欧姆。采用ZR-BV-1X25直接与接地极连接。6 .设置火灾漏电报警系统，在消防控制中心设置火灾漏电报警主机，在变电所低压配电出线回路设置火灾漏电报警控制器，在每层总配电箱进线开关设置火灾漏电报警控制器。7 .火灾报警探测器至墙壁、梁边的距离不应小于0.5米。8 .背景音乐与消防广播和用，平时作背景音乐，消防时自动切换。9 .竖井内金属线槽穿过楼板处应采用防火隔板及防火堵料封堵，供电缆贯穿的预留洞在电气安装完毕后须用防火堵料将洞口作密闭处理。10 .竖井内布放的光缆和弱电电缆要采用阻燃的。11 .本设计要求施工部门按照国家标准电气装置安装工程相关的施工及验收规范、试验标准，实施本项目的施工安装。12 .火灾自动报警系统按“火灾自动报警系统施工验收规范”GB5016692的要求施工。施工技术措施火灾报警、消防广播电话、漏电系统及消防联动系统分为火灾探测系统、报警控制系统、消防联动系统；每个系统又分为穿线管敷设、管内穿线、设备安装三个分项工程。一、穿线管敷设：自动报警系统穿线管采用SC15-50镀锌钢管墙体内暗敷，火灾联动控制线路均为暗敷,至吊顶上火灾自动探测器和水流指示器，监控阀的线路均用金属软管到位，消防模块至消火栓嵌墙暗装，至水流指示器及监控阀明装，至电气控制柜明装。暗敷线管配合土建方施工。1 .主要机具：1.1 铅笔、皮尺、卷尺、尺杆、线坠、小线、水平尺。1.2 手锤、塞子、钢锯、锯条、刀锯、半圆铿、活扳子、水桶、灰桶、灰铲。1.3 弯管弹簧（简称弯簧），剪管器，手电钻、钻头、压力案子、台钻等。1.4 电锤、开孔器、绝缘手套，工具袋，工具箱，煨管器、高凳等。施工顺序管道加工一管道敷设一稳埋箱盒一扫管穿带线一检查3、操作工艺3.1 弹线定位：根据设计图要求，在墙体处，确定盒、箱位置进行弹线定位，按弹出的水平线用小线和水平尺测量出盒，箱准确位置并标出尺寸。3.2 根据设计图定位要求，在混凝土板（垫层内或板孔内暗敷管路）；现浇混凝土楼板、预制薄混凝土楼板上，进行测量后，标注出接线盒的准确位置尺寸。3.3 各种隔墙剔槽稳埋接线盒弹线。根据设计图要求，在需要稳埋接线盒的位置，进行测量确定接线盒准确位置尺寸。4加工管弯：断管：小管径可使用剪管器，大管径可使用钢锯断管，断口应锂平，铳光。使用手扳弯管器煨弯，将管子插入配套的弯管器，手扳一次煨出所需弯度。5稳埋盒、箱：盒、箱固定应平正牢固、灰浆饱满，收口平整，纵横座标准确，符合设计图和施工验收规范规定。5.1砖墙稳埋盒、箱：预留盒、箱孔洞：根据设计图规定的盒、箱预留具体位置，随土建砌体电工配合施工,在约300mm处预留出进入盒、箱的管子长度，将管子甩在盒、箱预留孔外，管端头堵好，等待最后一管一孔地进入盒、箱稳埋完毕。5.2剔洞稳埋盒、箱，再接短管：按弹出的水平线，对照设计图找出盒、箱的准确位置，然后剔洞，所剔孔洞应比盒、箱稍大一些。洞剔好后，先用水把洞内四壁浇湿，并将洞中杂物清理干净。依照管路的走向敲掉盒子的敲落孔，再用高标号水泥砂浆填入洞内将盒、箱稳端正，待水泥砂子浆凝固后，再接短管入盒、箱。5.3顶板稳埋接线盒：根据设计图标注出定位的位置尺寸，先打孔，然后由下向上剔洞，洞口下小上大。将盒子配上相应的固定体放入洞中，并固定好吊板，待配管后用高标号水泥砂浆稳埋牢固。剔槽后应先稳埋盒，再接管，管路每隔1m左右用镀锌铁丝固定好管路，最后抹灰并抹平齐。如为石膏圆孔板时，宜将管穿入板孔内并敷至盒或箱处。二、管内穿绝缘线:系统线路采用二总线方式连接，报警及联动两总线P+、P-干线采用ZRRVS2X1.5nnn2型双绞线，支路采用ZRRVS2X1.0mm2双绞线，联动控制线采用ZRKVV5*2.5mn12、ZRKVV7*2.5mm2、ZRKVV10*2.5mm2>ZRKVV14*2.5mm2导线，电源二总线采用ZRBV4nlm2、ZRBV2.5mm2导线，电话线采用ZRRVS-2X1.0mm2型双绞线，报警广播采用ZRBV1.5mm2导线，火灾报警显示盘用通讯二总线采用ZRRVVP2*1.0mm2导线。1、材料要求1.1 绝缘导线：导线的规格，型号必须符合设计要求，并有出厂合格证。1.2 镀锌铁丝或钢丝：顺直无背扣、扭接等现象，并具有相应的机械拉力。1.3 护口：根据管径的大小选择相应规格的护口。1.4 螺旋接线钮：根据导线截面和导线的根数选择相应型号的加强型绝缘钢壳螺旋接线钮。1.5 尼龙压接线帽：适用于2.5mm2以下铜导线的压接，其规格有大号、中号、小号三种，根据导线截面和根数选择使用。1.6 套管：采用与导线材质、规格相应的套管。1.7 接线端子（接线鼻子）：应根据导线的根数和总截面选择相应规格的接线端子。1 .8焊锡：由锡、铅和锦等元素组合的低熔点（185260）合金。焊锡制成条状或丝状。2 .9辅助材料：橡胶（或粘塑料）绝缘带、黑胶布、滑石粉、布条等。2 .主要机具2.1 克丝钳、尖嘴钳、剥线钳、压接钳。2.2 电烙铁。2.3 一字改锥、十字改锥、电工刀、高凳、万用表、兆欧表。3 .作业条件管内穿线应在建筑结构及土建施工作业完成后进行。4.操作工艺4.1选择导线根据设计图要求选择导线，相线、零线及保护地线用颜色加以区分，用黄绿颜色的导线做保护地线，黑颜色导线做零线。4 .2穿带线检查管路是否畅通，管路的走向及盒、箱的位置是否符合设计及施工图的要求。穿带线的方法：A带线一般均采用1.22.0mm的铁丝。先将铁丝的一端弯成不封口的圆圈，再利用穿线器将带线穿入管路内，在管路的两端均应留有10-15cm的余量。B在管路较长或转弯较多时，可以在敷设管路的同时将带线一并穿好。C穿带线受阻时，应用两根铁丝同时搅动，使两根铁丝的端头互相钩绞在一起，然后将带线拉出。5 .3清扫管路(1)清扫管路的目的是清除管路中的灰尘，泥水等杂物。(2)清扫管路的方法：将布条的两端牢固的绑扎在带线上，两人来回拉动带线，将管内杂物清净。4. 4放线及断线(1)放线：放线前应根据施工图对导线的规格、型号进行核对。(2)断线：剪断导线时，导线的预留长度应按以下四种情况考虑：A接线盒、开关盒、插销盒及接线盒内导线的预留长度应为15cm.B配电箱内导线的预留长度应为配电箱箱体周长的1/2。C出户导线的预留长度应为1.5m。D公用导线在分支处，可不剪断导线而直接穿过。4.5导线与带线的绑扎(1)当导线根数较少时;例如二至三根导线，可将导线前端的绝缘层削去，然后将线芯直接插入带线的盘圈内并折回压实，绑扎牢固。使绑扎处形成一个平滑的锥形过渡部位。(2)当导线根数较多或导线截面较大时，可将导线前端的绝缘层削去，然后将线芯斜错排列在带线上，用绑线缠绕绑扎牢固。使绑扎接头处形成一个平滑的锥形过渡部位，便于穿线。4.6管内穿线(1)钢管(电线管;)在穿线前，应首先检查各个管口的护口是否齐整，如有遗漏和破损,均应补齐和更换。(2)当管路较长或转弯较多时，要在穿线的同时往管内吹入适量的滑石粉。(3)两人穿线时，应配合协调，一拉一送。(4)穿线时应注意下列问题：A同一交流回路的导线必须穿于同一管内。B不同回路、不同电压和交流与直流的导线，不得穿入同一管内，但以下几种情况除外：标称电压为50V以下的回路；同一设备或同一流水作业线设备的电力回路和无特殊干扰要求的控制回路；C导线在变形缝处，补偿装置应活动自如。导线应留有一定的余度。D敷设于垂直管路中的导线，当超过下列长度时，应在管口处和接线盒中加以固定：截面积为50平方毫米及以下的导线为30m；截面积为70-95平方毫米的导线为20m；3)截面积在180240平方毫米之间的导线为18m。4.7导线连接导线连接应具备的条件：A导线接头不能增加电阻值。B受力导线不能降低原机械强度。C不能降低原绝缘强度。为了满足上述要求，在导线做电气连接时，必须先削掉绝缘再进行连接，而后加焊，包缠绝缘。4.8导线焊接采用电烙铁加焊：适用于线径较小的导线的连接及用其它工具焊接困难的场所。导线连接处加焊剂，用电烙铁进行锡焊。焊接完后必须用布将焊接处的焊剂及其它污物擦净。4. 9导线包扎首先用橡胶(或粘塑料)绝缘带从导线接头处始端的完好绝缘层开始，缠绕12个绝缘带幅宽度，再以半幅宽度重叠进行缠绕。在包扎过程中应尽可能的收紧绝缘带。最后在绝缘层上缠绕12圈后，再进行回缠。采用橡胶绝缘带包扎时，应将其拉长2倍后再进行缠绕。然后再用黑胶布包扎，包扎时要衔接好，以半幅宽度边压边进行缠绕，同时在包扎过程中收紧胶布，导线接头处两端应用胶布封严密。包扎后应呈枣核形。4.10线路检查及绝缘摇测(1)线路检查：接、焊、包全部完成后，应进行自检和互检；检查导线接、焊、包是否符合设计要求及有关施工验收规范及质量验评标准的规定。不符合规定时应立即纠正，检查无误后再进行绝缘摇测。(2)绝缘摇测:线路的绝缘摇测一般选用500V,量程为0500MQ的兆欧表。测量线路绝缘电阻时，兆欧表上有三个分别标有“接地”(E)；“线路”(L)；“保护环”(G)的端钮。可将被测两端分别接于E和L的两个端钮上。一般绝缘线路绝缘摇测：电气器具未安装前进行线路绝缘摇测时，首先将盒内导线分开，开关盒内导线连通。摇测应将干线和支线分开，一人摇测，一人应及时读数并记录。摇动速度应保持在120r/min左右，读数应采用一分钟后的读数为宜。三、报警、广播、电话设备安装：根据厂家提供的产品设计安装手册，严格按照施工验收规范进行施工。1、感烟、感温火灾探测器的安装(1)感烟火灾探测器产品外形图主要性能及指标 工作电压：DC1928V 静态电流：280M 报警电流：15mA 保护范围：以GB50116-98为准安装与接线环境温度：-1060c相对湿度：95%RH,不结露灵敏度：可调风 速：5m/sa、探测器底座上的指示灯标志对准便于人员观察的主要入口方向；b、两只M4自攻螺丝将底座固定在86H50标准预埋接线盒上；c、将两根总线连接到底座的1、4或3、6接线端子上d、将探测器批示灯对准底座指示灯箭头起始方向，顺时针旋入底座。（2）感温火灾探测器产品外形图主要性能及指标 工作电压：DC19-28V 静态电流：260M 报警电流：15mA 保护范围：以GB50116-98为准安装与接线环境温度：-1060相对湿度：95%RH,不结露动作温度：62 将探测器底座上的指示灯标志对准便于人员观察的主要入口方向 用两只M4自攻螺丝将底座固定在86H50标准预埋接线盒上 将两根总线连接到底座的1、4或3、6接线端子上 将探测器指示灯对准底座指示灯箭头起始方向，顺时针旋入底座1、手动报警控制器安装手动报警按钮分两种型号：A型不带电话插孔；B型带电话插孔产品外形图主要性能及指标 工作电压：DC19-28V 静态电流：260附 报警电流：15mA环境温度：-1060相对湿度：95%RH,不结露 电话插孔：6. 5 具备一对无源常开触点 颜色：红色阻燃塑料外壳，黑色面膜拨码方法电子编码安装与接线将手报按钮底座用两只M4自攻螺丝固定在86H50标准预埋接线盒上，可明装或暗装端子3和4或端子5和6接总线（无极性）端子11和12为无源常开输出（触点容量：24V/1A）,可控制声光警报器等设备端子1和2接电话线底座安好后将手报按钮主体插入底座即可使用说明正常工作时绿灯闪亮，故障时指示灯不亮或常亮，火警时红灯闪亮当有电话插入时，电话主机有指示，按下主机操作键即可通话规范要求手动火灾报警按钮安装距楼地面L5m处，安装牢固，不得倾斜；外接导线留10cm的余量，在其端部设明显标志。消火栓按钮安于消火栓箱内。3、消火栓按钮安装主要性能及指标工作电压:DC19-28V环境温度：-1060静态电流:260M报警电流:颜色:<15mA红色阻燃塑料外壳，黑色面膜相对湿度：95%RH,不结露具备一对无源常开触点 触点容量：24V/1A安装与接线 将消火栓按钮底座用两只M4自攻螺丝固定在86H50标准预埋接线盒上，明装或暗装 端子9和10或端子11和12接总线（无极性），端子5和6为无源常开输出 底座安好后将消火栓按钮主体插入底座即可消火栓按钮联动启动消防泵消火栓按钮直接启动消防泵使用说明 正常工作时绿灯闪亮，故障时指示灯不亮或常亮，按下有机玻璃片报警后红灯闪亮 泵启动信号由模块返回控制器,控制器将所有消火栓按钮的“泵启动”指示灯全部点亮4、单输入模块安装功能简介用于接收现场主动型设备（如湿式报警阀、水流指示器、压力开关、熔断型防火阀、紫外火焰探测器、缆式线型定温火灾探测器等）的动作信号并传给控制器。二总线制，无极性，占一个编码点，具有自测试功能，可接收有源或无源信号。产品满足GB168061997标准。主要性能及指标 工作电压：DC19-28V环境温度：-1060 静态电流：260M相对湿度：95%RH,不结露 报警电流：15mA颜色：乳白色阻燃塑料外壳，蓝色面膜拨码方法编码由八位DIP设置，对应十进制数1250,每一开关置0N时表示1,置OFF时表示0安装与接线 将模块底座用两只M4自攻螺丝固定在86H50标准预埋接线盒上，明装或暗装 端子L1和L2接总线（无极性） 当接收到的信号是无源常开时，接端子A1和A2（无极性） 当接收到的信号是有源24V时，接端子+24V和GND（有极性） 安装好后需将透明塑料罩盖好使用说明正常工作时绿灯闪亮；故障时指示灯不亮或常亮；有信号输入时红灯闪亮5、输入输出模块安装功能简介根据控制对象不同，可将输入输出模块设为点动输出模块、自锁输出模块等类型，并具备0T80秒延时启动功能。它可控制诸如消防泵、喷淋泵、卷帘门、空调、风机、防火卷帘、配电盘等设备，同时接收设备的动作信号并返回控制器。无极性两总线，占一个编码点，输出两对无源触点，可接有源或无源反馈信号，并有自测试功能。产品满足GB168061997标准。产品外形图主要性能及指标 工作电压：DC1928v 静态电流：3201M 报警电流：15mA环境温度：-10C60c相对湿度：95%RH,不结露触点容量:DC30V/2A,AC120V/1A 颜色：乳白色阻燃塑料外壳，蓝色面膜 编码方法：电子编码安装与接线 将模块底座用两只M4自攻螺丝固定在86H50标准预埋接线盒上，明装或暗装 端子L1和L2接总线（无极性） 当接收到的信号是无源常开时，接端子A1和A2（无极性） 当接收到的信号是有源24V时，接端子+24V和GND（有极性） 端子DI、KI、B1为一组无源输出触点；端子D2、K2、B2为另一组无源输出触点 安装好后需将透明塑料罩盖好 正常工作时绿灯闪亮，故障时指示灯灭或常亮，模块启动时红灯闪亮 根据控制的设备不同，将其设为点动输出模块、自锁输出模块等不同类型6、控制模块主要性能及指标 工作电压：DC24V环境温度：-1060 静态电流：3mA相对湿度：95%RH,不结露 动作电流：40mA触点容量：AC220V/5A 颜色：乳白色阻燃塑料外壳，蓝色面膜安装与接线 将模块底座用两只M4自攻螺丝固定在86H50标准预埋接线盒上，明装或暗装 受控+24V和GND接受控24V电源（有极性） 输入AC220V接220V交流电的相线和零线 接AC220V输出（常开）可启动被控设备 接AC220V输出（常闭）可停止被控设备 AC220V反馈输入接被控设备提供的220V交流反馈信号 反馈输出接输入输出模块的有源反馈端子（有极性） 安装好后需将透明塑料罩盖好7、广播模块环境温度：-1060相对湿度：<95%RH,不结露 触点容量：DC24V/1A主要性能及指标 工作电压：DC1928V,消防DC24v 静态电流：280M 报警电流：<15nv 颜色：乳白色阻燃塑料外壳，蓝色面膜安装与接线将双输入双输出模块底座用两只M4自攻螺丝固定在86H50标准预埋盒上，明装或暗装LI、L2接总线（无极性）无源输出1：无源输出2： 有源反馈1： 有源反馈2： +24V 和 GND：第一路输出（提供一组无源常开、常闭触点）第二路输出（提供一组无源常开、常闭触点）第一路反馈信号（有源24V）第二路反馈信号（有源24V）接消防24v电源（有极性）安装好后需将透明塑料罩盖好8、多线制手动控制盘产品外形图FT6300多线副手控盘MtQ-0"。O00O0OoJ赤匚Zin二匚Z）匚zi匚zi口匚=多线制手控盘前面板示意图|舟|创画舟阳舟曲回舟倒倒舟阳倒倒缶阐倒嗝X.maninaemae*«mwmae入（b1->>J-J44VI6«40多鼓制手控盘接她示意图主要性能及指标 工作电压：24V 功耗：100mA 安装方式：3U面板，柜式安装布线要求环境温度：-1060相对湿度：95%RH,不结露直控广8为无源输出，触点容量为DC30V/0.1A接线说明宜选用截面积L5mni2的塑料铜芯软线，应穿金属管或经阻燃处理的硬质塑料管敷设,或封闭线槽保护式布线。 24V出与GND为有源输出提供24v电源 24V入与GND接24V消防电源9、报警联动一体机应用及特点 采用本控制器及外围器件可组成火灾报警系统、消防联动控制系统、气体灭火控制系统 控制器与外围器件间采用无极性两总线方式连接 单回路250点，报警点、联动点任意混接 单机容量：500点，可扩展至2000点；可31台联网，组成6200。点大系统 具有6个多线制直控点，输出为无源信号，触点容量为DC30V/0.1A 总线距离可达3000米（总线全程阻抗W80Q）,控制器间通讯距离可达10公里 可配接总线制火灾显示盘 可配接汉字微打，全中文打印 可配接CRT显示系统 具备黑匣子功能，最多可存贮40。条历史记录 大屏幕全中文液晶显示，智能帮助提示，人机界面友好 联动关系采用描述语言，联动点数不受限制 系统灵敏度可自动调整 具备系统测试和外围器件测试功能 具有主、备泵互投控制功能 可使模块延时.0T80秒启动并具有点动输出或自锁输出控制功能 具有急启、急停及气体灭火控制功能 与广播模块配合，具有广播自动分区控制功能主要性能及指标总线形式：无极性二总线监控点数:62000点以内 相对湿度:75%RH,不结露 电源：AC220V(+10%,-15%)50Hz±1Hz备用电源：DC24V/7AH 额定功率：5V1.5A；28V160mA（500点） 总线长度：3000m（总线全程阻抗K80。） 环境温度：040安装要求 标准10U上架结构（面板7U+控制器电源3U）柜式或琴台式控制器安装时距地面应有15cm的距离机壳必须接地，单独接地电阻应小于4Q,联合接地电阻应小于1Q壁挂式控制器安装时底边距地面高度为1.31.5m安装还必须符合以下要求：1）安装应牢固，不得倾斜；配线整齐，避免交叉固定，标识清楚，且与图纸一致。2）端子板的每个接线端，接线不得超过2根；导线应绑扎成束，并留有不小于20cm的余量；3）穿线后，直线管处应封堵；接地要牢固，并有标志。10、重复显示盘产品外形图环境温度：T0C60相对湿度：95%RH,不结露主要性能及指标 工作电压：DC19-28V,消防24V 监视电流：100mA动作电流：200mA安装与接线安装方式：用2只晒自攻螺丝固定在墙上，可从上面敲落孔或后面进线。接线方式：24V接24伏电源正极；GND接24伏电源负极；BUSI,BUS2接无极性二总线使用说明 一般每个防火分区或楼层安装一台火灾显示盘 每个火灾显示盘由软件编码并占一个编码点 每个火灾显示盘最大接收范围是001-250 一个回路最多可接28台火灾显示盘11、消防广播设备消防广播录放盘为火警事故广播系统的音源，可完成话筒、磁带及电子语音的播放及转换，与消防广播功放盘、广播模块等组成分区消防广播系统，在火灾情况下进行紧急广播。也可与背景音乐功放盘相配，作为背景音乐的音源。产品外形图4826-函函函函数,藤仔四邂画画FT6401消防广播录放盘®®®®录放盘后面板示意图录放盘前面板示意图应用及特点具有四种音源：手持话筒、放音机芯放音、外线放音、电子语音正常广播与紧急广播可共用本系统，“线路输入”可作为正常广播的音源输入 具有电控机芯录放音功能 具有电子语音录放音功能 具有监听功能 具有火警触发功能主要性能及指标 工作电源：DC24V(18V-30V)0.7A 信噪比：240dB 线路输入电平：300mV-1000mV 谐波失真：60Hz12500HzW2%放音频响：60Hz12500Hz(±ldB)录音频响：80Hz10000Hz线路输出电平：500mV话筒输入：600Q(不平衡输入)监听输出功率：300mW安装与接线外型尺寸:133X482.6X265.5标准3U上架结构，插盘式组装，4XM5螺钉固定，出厂前厂家已安装并接线完毕消防广播功放盘将消防广播录放盘输出的标准信号，按照现场容量要求进行功率放大,输出到现场播音设备。当与背景音乐VCD机配套使用时，也可作为背景音乐功放盘。产品外形图-482.6-电源电平指示模式短路过温FT6402消防广播功放盘输出音砧监听音量功放后面板接线示意图应用及功放前而板示意图特点 具有过载、短路保护功能：持续过载5秒(37秒)或持续短路13秒可自动切断输出，并发出声光报警 150W功放可接24V(10A)备用电源工作 250W和500W功放增加散热风扇，超过90自动启动风扇主要性能及指标输入阻抗：2000。(不平衡输入)定压输出：120V频率特性：80Hz-10KHz(±ldB).电源电压:AC220V；DC24V(10A).输入电平：300mV-1000mV 谐波失真：80Hz-10KHz不大于3% 信噪比：280dB安装与接线标准3U上架结构，插盘式组装，4XM5螺钉固定，出厂前厂家己安装并接线完毕广播线：宜选用截面积21.5mm2的塑料铜芯软线，穿金属管或经阻燃处理的硬质塑料管敷设，或封闭线槽保护式布线设备外壳应良好接地。广播控制设备设于报警控制器，公共广播与消防广播共用，在走道、餐厅、车库及办公室等处普遍设置，通过调节开关进行开启选台，可实现火灾时的强制切换，火灾优先。各层竖井设广播接线箱，扬声器为3W,地下层距地2.5米挂起，其它嵌顶安装。本楼层任一位置到最近一个扬声器的步行距离W25nb扬声器功率23W；扩音机工作状态消防控制室应能显示；话筒广播功能声音宏亮、语音清晰；选层广播功能能任选三层进行火灾事故广播；强制切换功能与广播音响系统合用时，能强制转入火灾事故广播；备用扩音机容量不应小于火灾时需同时广播的杨声器最大容量总和的1.5倍。12、消防电话主机应用及特点 主机与任一分机可相互呼叫、通话 主机可群呼所有分机，可同时与所有分机通话 分机之间可通过主机呼叫、通话 可对通话过程自动录音 录音单元采用电子录音方式 可将通话过程通过“音频出”输出到广播系统进行广播 接上市话线可快速拨打“119” 接上市话线可接听外线电话主要性能及指标 工作电源：DC24V最大工作电流：1A 频率范围：3003400Hz音频输出：TOdB 电话分机环路电阻（包括话机内阻）1000。安装与接线 标准3U上架结构，插盘式组装，4XM5螺钉固定，出厂前厂家己安装并接线完毕 电话线：选用截面积1.0mm2普通电话线，穿金属管或经阻燃处理的硬质塑料管敷设,或封闭线槽保护式布线14、消防电话产品外形图7A主要性能及指标 工作电压：DC19-24V环境温度：5c40 待机电流：16mA相对湿度：95%RH,不结露 工作电流：80mA振铃声级：70dB(A)安装与接线 DH-FT6502B为壁挂式明装,可直接挂在墙上或其他现场控制设备的侧面 DHFT6502c为壁挂式暗装，需安装在预埋盒上，预埋盒需单订 电话线直接与分机两接线端子连接，无极性13、扬声器产品外形图110,吸顶音箱壁挂音箱主要性能及指标 输入电平：定压120V环境温度：050 输出功率：3W、5W相对湿度：95%RH,不结露 频率响应：125-6300HZ安装与接线采用吸顶或壁挂式安装，将现场的广播线直接接入音箱的接线柱内即可14电源盘主要技术参数主电输出：DC24V备电输出:DC24V工作电源：AC220±15% 备用电源:DC24V/10AH/20AH应用及特点主备电故障指示主备电自动切换及备电自动充电 具有主备电工作指示 具备短路保护功能安装与接线标准4U结构，出厂时己安装于柜式或琴台机柜中15、总线隔离器主要性能及指标环境温度：-1060C相对湿度：95%RH,不结露尺寸：110X80X32面 膜：蓝色 工作电压：DC1928V 监视电流：200M 线制：两总线 颜色：乳白色阻燃塑料外壳安装与接线 将隔离器底座用两只M4自攻螺丝固定在86H50标准预埋接线盒上，明装或暗装 “LI、L2总线入”接总线进线（无极性），“LI、L2总线出”接总线出线（无极性） 安装好后需将透明塑料防护罩盖好使用说明 可保护250个器件正常工作时，指示灯不亮；短路时，指示灯常亮16、系统接地装置的安装工作接地线采用铜芯绝缘导线或线缆；工作接地线穿过墙壁时，加保护管；工作接地线与保护接地线严格分开，保护接地线不得利用金属软管；接地装置施工完毕后，及时作隐蔽工程验收。五、系统调试方案一、自动喷淋系统调试1、调试具备的条件应在系统施工完成后进行，其它配套设施均应满足GB50261-2005的要求。（1）消防水池、消防水箱已储备设计要求的水量;（2）系统供电正常；（3）消防气压给水设备的水位、气压符合设计要求；（4）系统管网内已充满水；（5）与系统配套的自动报警系统处于工作状态。2、调试内容（1）水源测试按设计要求核实消防水箱的容积、设置高度；消防水泵接合器的数量和供水能力。（2）消防水泵测试以自动或手动方式启动消防水泵时，消防水泵应在5分钟内投入正常运行；以备用电源切换时，消防水泵应在1.5分钟内投入正常运行。（3）稳压泵调试模拟设计启动条件，稳压泵应立即启动；达到系统设计压力时,稳压泵自动停止运行。（4）报警阀调试在试水装置处放水，报警阀立即动作；水力警铃发出报警信号；水流指示器输出报警信号；压力开关接通报警信号，并启动消防水泵。（5）排水装置调试启动主排水阀，按系统最大设计做排水试验，使压力达到稳定；试验过程中，从系统排出的水应全部从室内排水系统排走。（6）联动试验采用专用测试仪表或其它方式，对火灾自动报警系统的各种探测器输入模拟火灾信号,火灾报警控制器发出声光报警信号，并启动自动喷水灭火系统。启动一只喷头或从末端试水装置处放水，水流指示器、压力开关、水力警铃和消防水泵应及时动作并发出相应的信号。3.调试要求：如设计无特殊要求，一切按GB50261-2005规范要求严格执行。自检验收方案葛洲坝虹桥xx公馆项目消防工程自检验收是在工程竣工验收前，我施工单位组织有资格的技术人员，在葛洲坝虹桥XX公馆消防工程项目经理的统一领导下，对各分项工程进行全面质量复查，并填写分项工程质量评定表。对施工质量的全面检查与质量评定，以便于我们发现问题、解决问题，为顺利通过各有关部门共同参加的竣工验收作准备。一.应注意的质量问题1、自动喷淋系统L1给水管网检查保证项目（1）隐蔽管道和给水系统的水压试验结果必须符合设计要求和施工规范规定。检验方法：检查系统或分区（段）试验记录。（2）管道及管道支座（墩）严禁铺设在冻土和未经处理的松土上。检查方法：观察或检查隐蔽工程记录。（3）给水系统竣工后或交付使用前，必须进行吹洗。检查方法：检查吹洗记录。1.2 给水管网检查基本项目（1）管道坡度的正负偏差符合设计要求。检验方法：用水准仪（水平尺）拉线和尺量检查或检查隐蔽工程记录。（2钢管的螺纹加工精度符合国际管螺纹规定，螺纹清洁规整、无断丝或缺丝，连接牢固，管螺纹根部有外露螺纹，镀锌碳素钢管无焊接口，螺纹无断丝。镀锌碳素钢管和管件的镀锌层无破损，螺纹露出部分防腐蚀良好、接口处无外露油麻等缺陷。检查方法：观察或解体检查。（3）金属管道的承插和套箍接口结构及所有填料符合设计要求和施工规范规定，胶圈接口平直无扭曲，对口间隙准确，环缝间隙均匀。检查方法：观察和尺量检查。（4）管道支（吊、托）架及管座（墩）的安装应构造正确，埋设平正牢固，排列整齐。支架与管道接触紧密。检验方法：观察或用手扳检查。（5）阀门安装：型号、规格、耐压和严密性试验符合设计要求和施工规范规定。位置、进出口方向正确，连接牢固、紧密，启闭灵活，朝向合理，表面洁净。检查方法：手扳检查和检查出厂合格证、试验单。（6）管道、箱类和金属支架的油漆种类和涂刷遍数符合设计要求，附着良好，无脱皮、起泡和漏涂，漆膜厚度均匀，色泽一致，无流淌及污染现象。检查方法：观察检查。1.3 自动喷淋系统设备安装主要检查1.3.1 消防水泵及稳压泵安装是否符合机械设备安装工程施工及验收规范L3.2管网安装：检查是否有试压记录或严密性试验记录，结果是否合格；安装位置及支架是否符合设计要求和GB50261-96的要求，并做出质量评定，填写分项工程质量评定表，有关人员签字;1.3.3报警阀安装：检查各组件是否符合产品标准要求；打开放水试验阀，测试的流量、压力应符合设计要求；雨淋阀组的动作应可靠；填写分项工程质量评定表；1.3.4喷头安装：检查规格、型号、间距等是否符合设计要求且美观；模拟灭火功能时，应动作准确，符合GB50261-96的要求，填写分项工程质量评定表。为了提高自检验收的质量，要注意抽样试验的普遍性和典型代表性，防止出现不符实际的问题，被抽检的装置应该是全部合格或合格率超过98%；出现差错，当场修复、更换,为竣工验收一次合格作准备。
