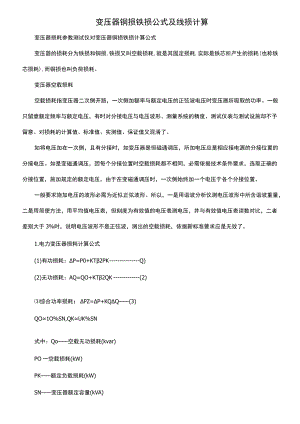

变压器铜损铁损公式及线损计算变压器损耗参数测试仪对变压器铜损铁损计算公式变压器的损耗分为铁损和铜损,铁损又叫空载损耗,就是其固定损耗,实际是铁芯所产生的损耗(也称铁芯损耗),而铜损也叫负荷损耗。变压器空载损耗空载损耗指变压器二次侧开路，一次侧加额率与额定电压的正弦波电压时变压器所吸取的功率。一般只留意额定频率与额定电压，有时对分接电压与电压波形、测量系统的精度、测试仪表与测试设施却不予留意。对损耗的计算值、标准值、实测值、保证值又混淆了。如将电压加在一次侧，且有分接时，如变压器是恒磁通调压，所加电压应是相应接电源的分接位置的分接电压。如是变磁通调压，因每个分接位置时空载损耗都不相同，必需依据技术条件要求，选取正确的分接位置，施加规定的额定电压，由于在变磁通调压时，一次侧始终加一个电压于各个分接位置。一般要求施加电压的波形必需为近似正弦波形。所以，一是用谐波分析仪测电压波形中所含谐波重量，二是用简便方法，用平均值电压表，但刻度为有效值的电压表测电压，并与有效值电压表读数对比，二者差别大于3%时，说明电压波形不是正弦波，测出的空载损耗，依据新标准要求应是无效了。1.电力变压器损耗计算公式(1)有功损耗：P=P0+KT2PKQ)(2)无功损耗：AQ=QO+KT2QK(2)综合功率损耗：PZ=P+KQQ(3)QO1O%SN,QKUK%SN式中：Qo空载无功损耗(kvar)PO一空载损耗(kW)PK额定负载损耗(kW)SN变压器额定容量(kVA)10%变压器空载电流百分比。%一短路电压百分比一平均负载系数KT负载波动损耗系数QK额定负载漏磁功率(kvar)KQ无功经济当量(kW/kvar)上式计算时各参数的选择条件：取KT=1.05;(2)对城市电网和工业企业电网的6kV20kV降压变压器取系统最小负荷时，其无功当量KQ=0.1kWkvar;(3)变压器平均负载系数，对于农用变压器可取=20%;对于工业企业，实行三班制，可取B=75%;变压器运行小时数T=8760h,最大负载损耗小时数：t=5500h;(5)变压器空载损耗P0、额定负载损耗PK、10%、UK%,见产品出厂资料所示。2、电力变压器损耗的特征PO空载损耗，主要是铁损，包括磁滞损耗和涡流损耗；磁滞损耗与频率成正比;与最大磁通密度的磁滞系数的次方成正比。涡流损耗与频率、最大磁通密度、矽钢片的厚度三者的积成正比。PC负载损耗，主要是负载电流通过绕组时在电阻上的损耗，一般称铜损。其大小随负载电流而变化，与负载电流的平方成正比;(并用标准线圈温度换算值来表示)。负载损耗还受变压器温度的影响，同时负载电流引起的漏磁通会在绕组内产生涡流损耗，并在绕组外的金属部分产生杂散损耗。变压器的全损耗AP=PO+PC变压器的损耗比=PC/P0变压器的效率=PZ(PZ+AP),以百分比表示;其中PZ为变压器二次侧输出功率。变损电量的计算：变压器的损失电量有铁损和铜损两部分组成。铁损与运行时间有关，铜损与负荷大小有关。因此，应分别计算损失电量。1.铁损电量的计算：不同型号和容量的铁损电量，计算公式是：铁损电量（千瓦时）=空载损耗（千瓦）X供电时间（小时）配变的空载损耗（铁损），由附表查得，供电时间为变压器的实际运行时间，按以下原则确定：（1）对连续供电的用户，全月按720小时计算。（2）由于电网缘由间断供电或限电拉路，按变电站向用户实际供电小时数计算，不得以难计算为由，仍按全月运行计算，变压器停电后，自坠熔丝管交供电站的时间，在计算铁损时应予扣除。（3）变压器低压侧装有积时钟的用户，按积时钟累计的供电时间计算。2、铜损电量的计算：当负载率为40%及以下时，按全月用电量（以电能表读数）的2%计收，计算公式：铜损电量（千瓦时）二月用电量（千瓦时）x2%由于铜损与负荷电流（电量）大小有关，当配变的月平均负载率超过40%时，铜损电量应按月用电量的3%计加收。负载率为40%时的月用电量，由附表查的。负载率的计算公式为：负载率二抄见电量/C式中：S配变的额定容量（千伏安）；T全月日历时间、取720小时；COSC功率因数，取0.80。电力变压器的变损可分为铜损和铁损。铜损一般在0.5%。铁损一般在5-7%之间。干式计变压器铁损：6%20KV高压侧商业电价为0.8元，变压输出计算0.80*（1.+6.5%）=0.852元之后由配电室输送各终端负载，高压变电室低压配电室电房空调照明使用功率，以及加上供电线路的线损合计约10%整体损耗合计电费计算价0.8*10%=0.88元.20KV低压终端侧商业用电费计算价约为0.88元。
