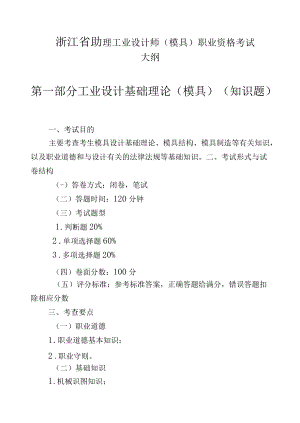

浙江省助理工业设计师（模具）职业资格考试大纲2022.docx

浙江省助理工业设计师（模具）职业资格考试大纲第一部分工业设计基础理论（模具）（知识题）一、考试目的主要考查考生模具设计基础理论、模具结构、模具制造等有关知识，以及职业道德和与设计有关的法律法规等基础知识。二、考试形式与试卷结构（-）答卷方式：闭卷，笔试（二）答题时间：120分钟（三）考试题型1 .判断题20%2 .单项选择题60%3 .多项选择题20%（四）卷面分数：100分（五）评分标准：参考标准答案，正确答题给满分，错误答题扣除相应分数三、考查要点（一）职业道德1 .职业道德基本知识；2 .职业守则。（二）基础知识1 .机械识图知识；2 .CAD建模知识；3 .公差与检测知识；4 .机械设计基础知识；5 .模具制造工艺基础知识；6 .模具材料及热处理知识；7 .相关法律法规知识；8 .新技术、新工艺、新知识、新方法等四新知识。(三)设计准备1 .收集与技术资料分析；(1)机械识图知识。2 2)CAD知识。3 3)制件成型的基本知识。4 4)制件材料成型知识。2.确定工艺方案。(1)冲压件、注塑件、压铸件等成型工艺知识。(2)冲压、注塑、压铸等模具结构设计知识。(四)初步设计1 .工艺计算及参数确定；(1)冲压件、注塑件、压铸件等工艺计算知识。(2)冲压、注塑、压铸等成型设备知识。2 .结构布局设计。(1)冲压模凸(凹)模尺寸计算原则。(2)冲压模凸(凹)模结构形式与选择。(3)冲压模定位零件、卸料零件设计知识。(4)注塑模、压铸模分型面基本知识。(5)注塑模、压铸模浇注系统知识。(6)注塑模、压铸模冷却系统、脱模机构知识。(五)模具零部件设计1 .标准零件选用；2 .非标准零件设计。（1）模具材料知识。（2）二维零件图绘制。（3）简易零件强度、刚度分析知识。（4）零件加工工艺知识。（六）模具总体设计1 .标准模架选用与校核；2 .模具装配草图绘制；3 .生成模具总装配图。（七）模具调试与验收1 .模具调试；2 .模具验收。第二部分设计实务（初级）（模具）（设计题）一、考试目的主要考查考生对单个模具项目的设计能力和设计表达能力。二、考试形式与试卷结构（一）答卷方式：闭卷，笔试，自带计算器、笔、尺、橡皮等常用制图制表工具。（二）答题时间：4小时（三）考试题型：冲压模具设计、注塑模具设计、压铸模具设计（三选一）。（四）卷面分数：100分（五）评分比例：设计准备5%；工艺计算20%；模具结构设计50%；工程图绘制15%；调试与验收10%。三、考查要点要求设计围绕给定的题目展开，工艺设计可行、模具结构合理、工艺计算正确、图纸表达准确。要求能运用设计的基本理论知识，从产品特性、模具材料、模具制造工艺等方面提出合理的模具设计解决方案。四、考试内容（一）冲压模：在规定时间内，根据提供的冲压件图形及要求完成冲压模具的设计，对零件进行工艺分析，确定冲压工艺方案和模具的结构类型，手工绘制模具的二维装配草图（符合基本投影关系），手工绘制冷冲模工作零件的二维结构草图（符合国家制图标准）,撰写模具设计说明书，说明书应包括以下内容:冲件工艺分析、冲压工艺方案确定、冲压工艺计算（包括间隙确定、排样、刃口尺寸计算、冲压总力和压力中心计算），压力机的选用、模具总体结构设计、压力机参数校核、调试与验收要点等。（二）注塑模在规定时间内，根据提供的塑件图形及要求完成注塑模具的设计，手工绘制模具的二维装配草图（符合基本投影关系），手工绘制成型零件的二维结构草图（符合国家制图标准），撰写模具设计说明书，说明书应包括以下内容：塑件分析、成型工艺分析、注塑机的选用、确定分型面、浇注系统设计、成型零件尺寸计算及结构设计、模架的选择、模具结构设计、注塑机参数校核、调试与验收要点等。（三）压铸模在规定时间内，根据压铸件图形及产品技术要求进行工艺分析，确定压铸工艺方案和模具的结构类型，手工绘制模具的二维装配草图（符合基本投影关系），手工绘制成型零件的二维结构草图（符合国家制图标准），撰写模具设计说明书，说明书应包括以下内容：铸件分析、成型工艺分析、分型面的选择、模具总体结构设计、压铸机的选用及参数校核（锁模力、确定比压、核算压室容量、开合模距离、最大最小容量厚度）、调试与验收要点等。
