屋面保温层施工工艺技术交底.docx

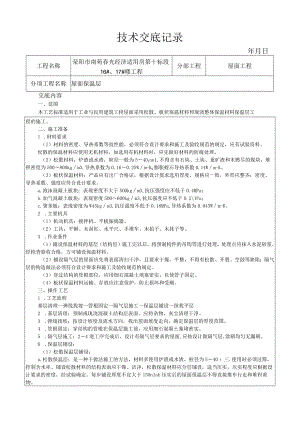

技术交底记录年月日工程名称荥阳市南苑春光经济适用房第十标段16#、17#楼工程分部工程屋面工程分项工程名称屋面保温层交底内容一、范围本工艺标准适用于工业与民用建筑工程屋面采用松散、板状保温材料和现浇整体保温材料保温层工程的施工。二、施工准备1 .材料要求（I）材料的密度、导热系数等技性能，必须符合设计要求和施工及验收规范的规定，应有试验资料。松散的保温材料应使用无机材料，如选用有机材料时，应先做好材料的防腐处理。（2）松散材料：炉渣或水渣，粒径一般为540Inn1,不得含有石块、土块、重矿渣和末燃尽的煤块，堆积密度为500800kgm3,导热系数为0.160.25Wm-K0膨胀蛭石导热系数0.14Wm-K。（3）板状保温材料：产品应有出厂合格证，根据设计要求选用厚度、规格应一致，外形应整齐；密度、导热系数、强度应符合设计要求。a.泡沫混凝土板块：表现密度不大于500kgm3,抗压强度应不低于0.4MPa；b.加气混凝土板块：表观密度500600kgm3,抗压强度应不低于0.2IPa；c.聚苯板：表现密度为W45kgm3,抗压强度不低于0.18MPa,导热系数为0.043Wm-K。2 .主要机具（1）机动机具：搅拌机、平板振捣器。（2）工具：平锹、木刮杠、水平尺、手推车、木拍子、木抹子等。3 .作业条件（1）铺设保温材料的基层（结构层）施工完以后，将预制构件的吊钩等进行处理，处理点应抹入水泥砂浆，经检查验收合格，方可铺设保温材料。（2）铺设隔气层的屋面应先将表面清扫干净，且要求干燥、平整，不得有松散、开裂、空鼓等缺陷；隔气层的构造做法必须符合设计要求和施工及验收规范的规定。（3）穿过结构的管根部位，应用细石混凝土填塞密实，以使管子固定。（4）板状保温材料运输、存放应注意保护，防止损坏和受潮。三、操作工艺1 .工艺流程基层清理一弹线找坡一管根固定一隔气层施工一保温层铺设一抹找平层2 .基层清理：预制或现浇混凝土结构层表面，应将杂物、灰尘清理干净。3 .弹线找坡：按设计坡度及流水方向，找出屋面坡度走向，确定保温层的厚度范围。4 .管根固定：穿结构的管根在保温层施工前，应用细石混凝土塞堵密实。5 .隔气层施工：24道工序完成后，设计有隔气层要求的屋面,应按设计做隔气层,涂刷均匀无漏刷。6 .保温层铺设：（1）松散保温层铺设：a.松散保温层：是一种干做法施工的方法，材料多使用炉渣或水渣，粒径为540三.使用时必须过筛，控制含水率。铺设松散材料的结构表面应干燥、洁净，松散保温材料应分层铺设，适当压实，压实程度应根据设计要求的密度，经试验确定。每步铺设厚度不宜大于15OnInb压实后的屋面保温层不得直接推车行走和堆积重物。b.松散膨胀蛭石保温层：蛭石粒径一般为315mm,铺设时使膨胀蛭石的层理平面与热流垂直。c.松散膨胀珍珠岩保温层：珍珠岩粒径小于O.15mm的含量不应大于8%（2）板块状保温层铺设：a.干铺板块状保温层：直接铺设在结构层或隔气层上，分层铺设时上下两层板块缝应错开，表面两块相邻的板边厚度应一致。一般在块状保温层上用松散料湿作找坡。b.粘结铺设板块状保温层：板块状保温材料用粘结材料平粘在屋面基层上，一般用水泥、石灰混合砂浆；聚苯板材料应用沥青胶结料粘贴。（3）整体保温层：a.水泥白灰炉渣保温层：施工前用石灰水将炉渣闷透，不得少于3d,闷制前应将炉渣或水渣过筛，粒径控制在540mm。最好用机械搅拌，一般配合比为水泥：白灰：炉渣为1：1：8,铺设时分层、滚压，控制虚铺厚度和设计要求的密度，应通过试验，保证保温性能。b.水泥蛭石保温层：是以膨胀蛭石为集料、水泥为胶凝材料，通常用普通硅酸盐水泥，最低标号为425号，膨胀蛭石粒径选用520mm,一般配合比为水泥：蛭石=1：12,加水拌合后，用手紧握成团不散，并稍有水泥浆滴下时为好。机械搅拌会使蛭石颗粒破损，故宜采用人工拌合。人工拌合应是先将水与水泥均匀的调成水泥浆，然后将水泥浆均匀地没在定量的蛭石上，随泼随拌直至均匀。铺设保温层，虚铺厚度为设计厚度的130%,用木拍板拍实、找平，注意泛水坡度o四、质量标准1 .保证项目：（1）保温材料的强度、密度、导热系数和含水率，必须符合设计要求和施工及验收规范的规定；材料技术指标应有试验资料。（2）按设计要求及规范的规定采用配合比及粘结料。2 .基本项目：（1）松散的保温材料：分层铺设，压实适当，表面平整，找坡正确。（2）板块保温材料：应紧贴基层铺设，铺平垫稳，找坡正确，保温材料上下层应错缝并嵌填密实。（3）整体保温层：材料拌合应均匀，分层铺设，压实适当，表面平整，找坡正确。3 .允许偏差项目，见表10T。保温（隔热）层的允许偏差和检验方法表IoT项次项目允许偏差（mm）检查方法1整体保温层表面平整度无找平层5用2m靠尺和楔形尺检查有找平层72保温层厚度松散材料+10/100用钢针插入和尺量检查整体-5/100板状材料±5/100且不大于43隔热板相邻高低差3用直尺和楔形塞尺检查注：6指保温层厚度。五、成品保护1.隔气层施工前应将基层表面的砂、土、硬块杂物等清扫干净，防止降低隔气效果。4 .在已铺好的松散、板状或整体保温层上不得施工，应采取必要措施，保证保温层不受损坏。5 .保温层施工完成后，应及时铺抹水泥砂浆找平层，以保证保温效果。六、应注意的质量问题1 .保温层功能不良：保温材料导热系数、粒径级配、含水量、铺实密度等原因；施工选用的材料应达到技术标准，控制密度、保证保温的功能效果。2 .铺设厚度不均匀：铺设时不认真操作。应拉线找坡，铺顺平整，操作中应避免材料在屋面上堆积二次倒运。保证均质铺设。3 .保温层边角处质量问题：边线不直，边槎不齐整，影响找坡、找平和排水。4 .板块保温材料铺贴不实：影响保温、防水效果，造成找平层裂缝。应严格达到规范和验评标准的质量标准，严格验收管理。技术负责人交底人接受人某某市工程质量监督站监制施工现场安全施工注意事项：1、施工人员进入施工现场前，必须要进行施工安全、消防知识的教育和考核工作，对考核不合格的职工，禁止进入施工现场参加施工。2、进入施工现场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用品.3、严格执行操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝并有责任制止他人违章作业。4、施工作业时必须正确穿戴个人防护用品，进入施工现场必须戴安全帽。不许私自用火，严禁酒后操作。5、穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。6、穿硬底鞋不得进行登高作业。7、在高空、钢筋、结构上作业时，一定要穿防滑鞋.8、现场用电,一定要有专人管理，同时设专用配电箱，严禁乱接乱拉，采取用电挂牌制度,尤其杜绝违章作业，防止人身、线路，设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好的接地保护地线，所有电动机具和线缆必须定期检查,保证绝缘良好，使用电动机具时应穿绝缘鞋，戴绝缘手套。10、工地施工照明用电，必须使用36伏以下安全电压,所有电器机具在不使用时，必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方，要填写用火申请登记和设专人看管，随带消防器材等，保证消防措施的落实。施焊时，特别注意检查下方有无易燃物，并做好相应的防护,用完后要检查，确认无火后再离开.12、未经安全教育培训合格不得上岗，非操作者严禁进入危险区域；特种作业必须持特种作业资格证上岗。13、凡2m以上的高处作业无安全设施,必须系好安全带；安全带必须先挂牢后再作业。14、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫血症、癫痫病以及不适于高空作业的人员，不得从事高空作业。
