建设监理公司模版工程监理细则.docx

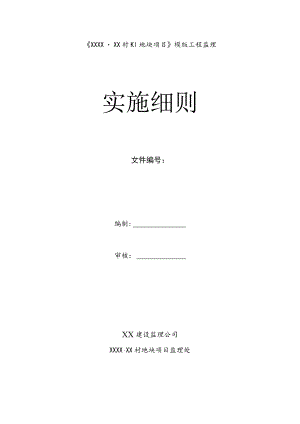

XXXXXX村Kl地块项目模版工程监理实施细则文件编号：编制:审核：XX建设监理公司XXXXXX村地块项目监理处一、工程概况及特点：2二、模版准备阶段2三、模版施工阶段3四、柱模板缺陷与预防措施4五、板模板缺陷与预防措施5六、墙模板缺陷与预防措施5七、楼梯模板缺陷与预防措施6八、验收阶段6一、工程概况及特点:工程名称：XX市XXXX村Kl地块项目工程地点：XX市XX区XX大道与青菱南路交汇处建设单位：XX市XXX房地产开发有限公司设计单位：XX建筑设计有限公司监理单位：XX建设监理公司总包单位：集团有限公司（一标段）建设集团有限公司（二标段）XXXX村Kl地块项目位于XX省XX市洪山区XX村，紧邻三环线及黄家湖大道；土地性质：二类居住用地；总用地面积：85357.97）2,总建筑面积263904.95m2,地上建筑面积231354.95M,地下建筑面积32550.0OnI?。本工程由23栋建筑组成：多层商业、高层住宅及地下车库；主体结构材料为钢筋混凝土；主体结构类型：住宅主楼为剪力墙结构，多层商业、幼儿园配套用房及地下室为框架结构；基础类型：预应力管桩桩筏、柱下独立基础。地库、住宅楼、附属商业±0.000相当与绝对标高22.300m,商业楼±0.000相当与绝对标高21.300mo二、模版准备阶段1、监理人员熟悉图纸和相关技术资料各专业配合互相校对，做到图纸统一协调无矛盾。2、审核模板支撑方案，复核支撑系统的强度，刚度及稳定性。3、审核模板安装操作工艺。4、检查进场模板质量、数量能否满足施工要求。5、建筑物的基本水准点应由专业测量放线点，监理人员检查后移交施工单位保管。6、检查脱模剂的涂刷工作。7、施工单位每一个施工作业段放样后，自检合格后报监理人员检查。8、模板施工应先进行各隐蔽项目的签证认可后方可进行。三、模版施工阶段I、操作工艺：基层处理，材料准备一测设轴线、标高一加固支撑系统、拼模块复查整个系统一模板拆除一保养。2、监控点：模板监理目标为表面平整、垂直良好、接缝严密、截面准确、标高无误、支撑稳定。(D施工前检查构件各部分形状、尺寸和相互位置的准确性。(2)模板和支架在安装过程中，必须设置防倾覆的临时固定设施。(3)要注意设置模板起拱高度，起拱高度为跨长的13%。(4)预埋件和预留孔洞的安装必须牢固，位置正确。(5)有缺陷的模板要及时更换。(6)连接要扣紧不能松动，支撑点要牢固。(7)梁、墙模板架设时要拉通线控制，并找平检查。(8)要注意侧模的上口高度控制及偏移控制，防止跑模和胀模。(9)施工缝边的侧面应留清扫口，便于清查。(10)模板底模安装后，要复核板面标高和板面平整度，检查模板缝隙，防止漏浆。(11)模板拆除前，应符合下列规定：侧模：当混凝土强度能保证其表面及棱角不因拆除模板而受损坏后拆除。底模：当混凝土强度符合规定后方可拆除。(12)拆下的模板应及时清理粘连物，进行必要的维护与修补并涂刷脱模剂。(13)拆模程序应先支的后拆，后支的先拆，先拆除非承重部分后再拆除承重部分。3、梁模板安装质量缺陷与预防措施(1)现象：梁身不平，下挠梁侧模炸模(模板崩坍)；拆模后发现梁柱侧面有水平裂缝，掉角、表面毛糙；局部模板嵌入柱梁间，拆除困难。(2)预控措施：梁底支撑应能保证在混凝土重量和施工荷载作用下不产生变形。支撑底部如为泥土地面，应先认真夯实，铺设通长垫木，以确保支撑不沉陷。梁底模应起拱。梁侧模应根据梁高度进行配制，若超过60cm,应加钢筋围护，上口则用圆钢插入模板上端小孔内。支梁支模时应遵守模包底模的原则。梁模与柱模连接处，应考虑梁模板吸湿后长向膨胀的影响，下料尺寸一般应略为缩短,使混凝土浇筑后不致嵌入柱内。木模板梁侧下口必须有夹条木,钉紧在支柱上，以保证混凝土浇筑过程中，侧模下口不致炸模。梁侧模上口模横档应用斜撑双面支撑在支柱顶部，如有楼板，则上口横档尖放在板横搁栅下。梁模用木模尽量不采用黄花或其它易变形的木材制作，并应在混凝土并行筑前充分用水浇透。组装前应将模板下残渣剔除干净，模板拼缝应符合规范规定，侧模应支撑可靠。四、柱模板缺陷与预防措施1.现象：炸模：造成断面尺寸鼓出、漏浆、混凝土不密实或蜂窝麻面。偏斜：一排柱子不在同一轴线上。柱身扭曲。2、防治措施：成排柱子支模前，应先在底部弹出通线，将柱子位置兜方找中。柱底底部应做小方盘模板，或以钢筋角钢焊成柱籽面外包框，保证底部位置准确。柱支模板前必须先校正钢筋位置。成排柱模支撑时。应先立两端柱模，校直与复核无误后，顶部拉通长线，再立中间各根柱模。柱距不大时，相互间应用剪刀撑及水平撑搭牢。柱距较大时，各柱单独拉四面斜撑，保证柱子位置准确。根据柱子断面大小及高度，柱模外面每隔80120Cm应加设牢固的柱箍,防止炸模。当底支撑间距应能保证在混凝土重量和施工荷载作用下不产生变形。支撑底部如为泥土地面，应先认真夯实，铺放通长垫木，以确保支撑不沉陷。梁底模应起拱。组装前应将模板上残渣剔除干净，模板拼缝应符合规范规定。侧模应支撑可靠。柱模如用木料制作，拼缝应刨光拼严，门子板应根据柱宽采用适当厚度，确保混凝土浇筑过程中不漏浆，不炸模，不产生外鼓。较高的柱子，应在模板中部一侧留临时浇灌孔，以便浇筑混凝土，当混凝土浇筑到临时洞口时，即应封闭牢固。五、板模板缺陷与预防措施1、现象：板中部下挠；板底混凝土面不平整；采用木模板时梁边模板嵌入梁内不易拆除。2、防治措施：楼板模板下支承或桁架应有足够强度和刚度，支承面要平整。支撑材料应有足够强度，前后左右相互搭牢；支撑如撑在软土地上，必须将地面预先夯实，并铺设通长垫木，必要时垫木下再加垫模板，以增加支撑在地面上的接触面，保证在混凝土重量作用下不发生下沉（要采取措施消除泥地受潮后可能发生的下沉。）木模板板模与梁模连接处，板模应拼铺到梁侧模外口齐平，避免模板嵌入梁混凝土内，以便于拆除。板模应按规定起拱，与木模混用时，缝隙必须嵌实，并保持水平一致。六、墙模板缺陷与预防措施1、现象：炸模、倾斜变形。墙体厚薄不一墙面高低不平。底部跑浆、露筋，模板底部被混凝土及砂浆裹住，拆模困难。墙角模板拆不出。2、防治措施与预防措施墙面模板应拼装平整，符合质量检验标准。墙身中间应用对拉螺栓拉紧，模板两侧经连杆增强刚度承担混凝土的侧压力，确保不炸模（一般采612616mm螺栓）。两片模板之间，应根据墙的厚度用钢管或硬塑料撑头，以保证墙体的厚度一致。有防水要求时，应采用焊有止水片的螺栓。每层混凝土的浇筑厚度，应控制在施工规范允许的范围内。模板面应涂刷隔离剂。墙根按墙厚度先灌筑1520Cm作根部模板支撑。七、楼梯模板缺陷与预防措施1、现象：楼梯侧面露筋、麻面、底部不平。2、防治措施：底模应平整，拼缝要严密，符合施工规范，若支撑杆过长，应加剪刀撑撑牢。八、验收阶段1、质量标准按混凝土结构工程施工质量验收规范执行。2、检验方法：用尺量和观察。3、模板工程完成后，施工单位自检合格后填报A4工程报验申请表，监理人员按照一定的比例独立进行平行检验并填写监理工程师检查记录表。复核合格后签收。不合格时签返A4工程报验单，要求施工单位整改后重新报验。4、验收情况填写A4审查意见。
