应急照明的施工方案.docx

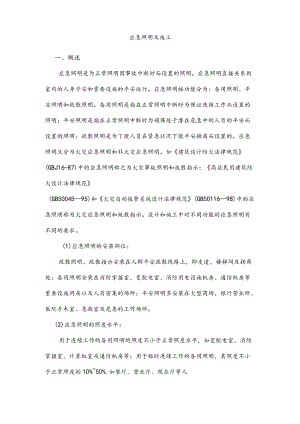

应急照明及施工一、概述应急照明是为正常照明因事故中断时而设置的照明。应急照明直接关系到室内的人身平安和重要设施的平安运行。应急照明按功能分为：备用照明、平安照明和疏散照明。备用照明是指在正常照明中断时为保证连续工作而设置的照明；平安照明是指在正常照明中断时为确保处于潜在危急中的人员的平安而设置的照明；疏散照明是为了使人员在紧急状况下能平安撤离而设置的。应急照明又分为火灾应急照明和非火灾应急照明。如建筑设计防火法律规范(GBJ16-87)中的应急照明称之为火灾事故照明和疏散指示；高层民用建筑防火设计法律规范(GB5004595)和火灾自动报警系统设计法律规范(GB5011698)中的应急照明称为火灾应急照明和疏散指示。设计和施工中对不同功能的应急照明有不同的要求。(1)应急照明的安装部位：疏散照明、疏散指示安装在人群平安疏散线路上，即走道、楼梯间及拐角处；备用照明安装在消防掌握室、变配电室、消防用电设施机房、通信机房等重要设施用房以及人员密集的场所；平安照明多安装在大型商场、银行营业所、医院手术室、急救室及危急的工作场所。(2)应急照明的照度水平：用于连续工作的备用照明的照度不小于正常照度水平，如变配电室、消防掌握室、计算机室或通信机房等；用于临时连续工作的备用照明，其照度不小于正常照度的10%50%,如餐厅、营业厅、观众厅等人员密集处；平安照明：平安照明的照度不低于正常照度的5%10%。(3)应急电源转换时间：备用照明、疏散照明的电源转换时间不应超过15s,(用于防盗的备用照明转换时间应在1.5s内)；平安照明的电源转换时间不应超过O.5so(4)供电时间：备用照明至少连续工作8h以上；临时工作的备用照明应保证连续工作1h以上；疏散照明和平安照明应保证连续工作20min以上；高度超过100m的建筑则不应少于30min(依据消防应急灯具(GBI7945-2000)的要求，标准应急照明灯具的工作时间不低于90min°目前的建筑电气设计对这两种应急照明的工作时间都有明确表示，但不统一)。(5)应急照明电源：平安照明的转换时间要求不超过0.5s,只有蓄电池能满意此要求。平安照明电源的设计中多采纳灯具自带电蓄电池或EPS应急电源(EPS应急电源切换时间可达0.25S)o备用照明一般采用双电源切换，备用照明和疏散照明只有部分灯具带蓄电池。(6)应急照明的掌握方式：针对火灾事故照明，按运行方式分为平常点亮的持续型，如有人员出入的楼梯间、前室；平常不点亮在火灾时点亮的非持续型以及这两种的组合型。应特殊留意平常点亮的持续型应急照明灯具的安装，设计常采纳单联双控开关就地掌握。此时此地的单联双控开关不是在两处掌握一盏灯，而是起正常照明与应急照明的转换作用，即不管开关的触点在哪里，应急照明灯总是亮的。2应急照明安装(1)电线、电缆及爱护管的选用建筑电气工程施工质量验收法律规范(GB503032005,以下简称验收法律规范)要求疏散照明应敷设耐火电线、电缆，电线采纳额定电压等于或高于750V的铜芯绝缘电线(20.1.4.8条)。验收法律规范中没有说备用照明、平安照明线路敷设耐火电线、电缆(阻燃电线、电缆与耐火电线、电缆是两种不同技术标准的产品，两种不能混为一谈)。阻燃型及耐火型电线、电缆允许长期工作的最高额定温度肯定要符合设计要求，安装前肯定按设计要求验收导线。火灾应急照明导线截面宜适当放宽。应急疏散照明线路的爱护管无论明敷还是暗敷，在验收法律规范中都要求使用钢导管，而对其他应急照明线路的爱护管材质并末作出规定。高层民用建筑设计法律规范(GB5004595)>建筑设计防火法律规范(GBJ1687)要求，当消防应急照明配电线路当明敷时应采纳金属管，并采纳防火爱护措施；暗敷时，只要求爱护层的厚度不小于30mm,未说明采纳何种管材。当采纳塑料管暗敷时，应采纳难燃型材料且塑料管的氧指数应在27以上。在无设计要求时，埋设在墙内或混凝土内的塑料管应采纳中型以上的导管(验收法律规范14.2.9.3条)；建筑物吊顶内必需采纳金属管敷设，金属管应选壁厚1.6mm以上的热镀锌管。(2)应急照明线路的敷设应急照明线路单独敷设,在每个防火分区有独立的应急照明回路，不能与一般照明线路混用。穿越不同防火分区的线路应有防火隔堵措施。(防火隔堵的详细作法详见标准图集钢导管配线安装(03D3013)第38页)。当火灾应急照明线路的工作电源与备用电源在同一桥架敷设时，中间加隔板。明敷管线时，钢性导管上涂防火涂料爱护。线管、线槽的PE爱护线连接完成后，经检查确认才能穿线。不进入的吊顶，管子的支架和接线盒固定在主、副龙骨上；进入的吊顶，电气配件应敷设在主龙骨上。在对电线、电缆的绝缘性能、导电性能和防火性能有异议时，按批抽样送有资质的试验室检测。电线接续完成后才能测试电线的绝缘电阻。应急照明线路不能与其他一般照明线路混用。(3)应急照明配电箱的安装应急照明配电箱的安装工艺同一般照明配电箱的安装工艺，但应急照明配电箱与其他一般照明配电箱应有明显的区分标志。应急照明配电箱结构及电气元件宜选用耐火耐热型，当用一般型配电箱时，其安装位置应尽可能避开易受火灾影响的区域。EPS电源柜安装在电气竖井内时，电源柜四周应留有散热通道。EPS输出端的中性线N应与建筑物的接地装置直接相连。EPS电源柜出线端的低压断路器应选用四极开关；支路断路器选双极型开关。(4)应急照明灯具及安装平安照明、备用照明和疏散照明可用一般节能灯、荧光灯(配电子镇流器)。疏散指示标志灯必需采纳消防认证产品。灯具安装部位一般在走道及楼梯转角处。疏散标志的箭头应指向通往出口的方向。灯具安装高度由设计打算。如无规定，一般疏散出口标志安装在平安出口的顶部O.2m处，上边缘距天花板应等于或大于0.5mo如天花板的高度较低，也可以在疏散门的两侧墙上设置，标志的中心点距地面的高度应在131.5m之间。采纳吊杆的疏散指示标志的下边缘距地面的高度应大于或等于2m。疏散指示标志安装在楼梯间、疏散走道及转角处Im以下的墙上(转角处需增设一盏标志)。标志的间距不应大于20m,袋形走道的终点离标志的距离应小于或等于IOm。封闭楼梯间、防烟楼梯间及其前室、消防电梯前室也应安装疏散指示标志。疏散走道上采纳蓄光自发光地面疏散标示灯的安装详见标准图集特殊灯具安装(03D702-3)的有关内容。疏散路线应简结明白。疏散标志灯应用不燃烧材料制灯具外壳灯罩，其标志的箭头指向应与逃命疏散方向全都。全部安装金属构件均应做防腐处理。不能用疏散指示牌代替疏散指示标志灯。(5)交工备用电源要核对双电源的相序。备用电源或应急照明电源作空载自动投切试验前拆除负荷，空载自动投切试验合格，才做有载自动投切试验。灯具的绝缘电阻不应大于或等于2MQ；开关的绝缘电阻应大于或等于5MQ;灯具、线路的绝缘电阻测试合格，灯具与可接近暴露导体的爱护线PE连接完成，经检查合格，才能通电试验；照明系统通电连续试运行时间应不小于8h;火灾事故照明纳入消防联动掌握，手动或自动试验火灾事故照明和疏散指示。防火卷帘门施工方案一施工技术措施及施工工艺1安装工艺流程确认洞口及产品规格左右支架安装卷筒轴开闭机空载试车帘面安装负荷安装负荷试车侧导轨导轮横梁掌握箱和按钮盒行程限位调试箱体护罩验收交付11确认洞口及产品规格安装前，依据安装任务单和报批确认的防火卷帘安装图检查测量建筑物洞口尺寸、标高以及防火卷帘产品规格、尺寸、型号、确认正确的安装位置。12划线确认建筑洞口及防火卷帘产品和开闭机左或右安装要求无误后，安装施工人员应首先以建筑物标高线施实划线a划出建筑洞口宽度方向中心线；b左右支架中心卷筒轴中心的标高位置线；c左右支架宽度万向固定位置线划线后依据防火卷帘门安装图，对所划线位置进行检验验证其精度允差不大于3mro13安装左右支架左右支架的安装应按以下步骤要求进行。a依据安装图纸确认安装型式首先确认墙侧安装、墙中安装等安装型式。b清理并找平大小支架与建筑物。啬体、柱、梁）的安装基准面。当安装形式为墙侧安装时：1）建筑有预埋件（钢板）时应在清理安装基准面后，检查校对预埋件尺寸及外形位置是否与安装图设计相符合，符合设计要求时，则以此为大小支架安装的基准面。2）建筑没有预埋件或有预埋件但不符合安装技术要求时，应增设厚度等于或大于大小支架钢板厚度的钢板垫板。依据划线位置用平安适用的膨胀螺栓固定于安装基准位置，膨胀螺栓不少于4个，且其平安系数不小于防火卷帘总重量的5倍。安装基准面应垂直于大小支架。当安装形式为墙中安装肘1)安装前首先按设计型号查阅产品说明书和电气原理图，检查表面处理和零附件，并检测产品各部位基本尺寸，检查门洞口是否与卷帘门尺寸相符、导轨、支架的预埋件位置、数量是否正确。(2)防火卷帘门必需配置温感、烟感、光感报警系统和水幕喷淋系统,出厂产品必需由公安部批准的生产厂家产品。(3)电动卷帘门安装的工艺流程：弹线确定各部件位置T安装边框T安装电机、减速机T装卷帘轴T安装帘板与轴连接T安装限位T接线、安装电盘试运转T安装导槽T调整限位装置T安装顶箱T试运转、试手动。(4)安装：测量洞口标高，弹出两轨垂线及卷筒中心线；边框、导槽应尽量固定在预埋铁板上，也可用膨胀螺栓固定，导槽使用M8,边框使用M12螺栓，电动门边框假如是砖墙，需用穿墙螺栓或按图纸要求进行；门帘板有正反，安装时要留意，不得装反；全部紧固零件如螺钉等必需紧固，不准有松动现象；卷帘轴安装时留意轴线的水平，轴与导槽的垂直度；防火卷帘门安装水幕喷淋系统，应与总掌握系统联结。安装后进行调试，先手动运行，再用电动机启闭数次，调整至无卡位，阻滞及特别噪声等现象为止，全部调试完毕，安装防护罩，对各种防火性能要求安装好以后进行调试。
