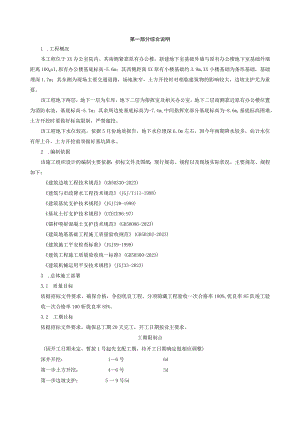

第一部分综合说明1 .工程概况本工程位于XX办公室院内。其南侧紧靠原有办公楼，新建地下室基础外墙与原有办公楼地下室基础外墙距离100mnI,原有办公楼基底标高-5.6m：其西侧距离XX原有小楼基础约3.9m,XX小楼基础为条形基础，基础埋深1.7m；其东侧为现场主要交通道路，场地狭窄，土方开挖时对相临建筑物的影响较大，边坡支护尤为重要。该工程地下两层，地下一层为车库，地下二层为指挥室及相关办公室。地下二层南侧靠近原有办公楼位置为消防水池，基底标高-5.7m：其余周边处基底标高为-7.4m,中间指挥室部分基底标高为-8.6m,基底标高困难，土方开挖时要做好标高限制，严禁超挖。该工程地下水位较高，依据5月份地质报告，地下水位埋深6.Om左右，因今年雨期降水较多，估计水位有所上升，土方开挖前须做好基坑降水。2 .编制依据该施工组织设计的编制主要依据：招标文件及图纸；现行规范、规程以及现场实际状况。主要规范、规程如下：建筑边坡工程技术规范(GB50330-2023)建筑与市政降水工程技术规范(JGJ/Till-1998)建筑基坑支护技术规程(JGJI20-1999)基坑土钉支护技术规程(CCECE96:97)锚杆喷射混凝土支护技术规范(GB50086-2023)建筑地基基础工程施工质量验收规范(GB50202-2023)建筑施工平安检查标准(JGJ59-1999)建筑工程施工质量验收统一标准(GB50300-2023)建筑机械运用平安技术规程(JGJ33-2023)3 .总体施工部署3.1 质量目标依据招标文件要求，确保合格，争创优良工程。分项隐藏工程验收一次合格率100%,优良率85队竣工验收一次合格率100斩优良率85%。3.2 工期目标依据招标文件要求，确保总工期20天完工，开工日期按业主要求。工期限制点(因开工日期未定，暂按1号起先支配工期，待开工日期确定做相应调整)深井开挖：16号6d第一步土方开挖；46号3d第一步边坡支护：5一9号5d其次步土方开挖：810号3d其次步边坡支护：913号5d第三步土方开挖：1214号3d第三步边坡支护：1317号5d第四步土方开挖：1618号3d基坑清理：1920号2d3.3平安文明施工目标现场施工期间，现场平安文明达到市“平安文明优秀示范工地”标准。3.4施工部署该工程接受深井降水，场内共设11口井，井深Ionb滤管内径400mm。开工前应协调办理交通、环卫、环保车辆通行手续，依据降水观测状况，满足开挖条件后，起先按由东向西的行走方向开挖。接受1台美国CAT320L(lm3)反铲挖掘机，10辆斯太尔自卸车，进行土方开挖。该工程土方分四步开挖，每步开挖完毕随后进行钢筋混凝土锚喷支护。3.4.1、 拟投入的主要施工机械设备拟投入的主要施工机械设备表-序号设备或设备名称型号规格国别产地制造年份数量额定功率kW生产实力备注1泥浆泵BW320北京2023.117.5完好2混凝土喷射机转V泰安2023.6110完好3注浆机(带电机)BW15D衡阳2023.7110完好4搅拌机J1-400温州2023.717.5完好5电焊机BX3-300-2济南2023.1013.0完好6空压机VY-12/7柳州2023.1010.5完好7水准仪QF50T济南2023.11完好8钻机SPJ-300215完好9切割机1完好10汽车五十铃190完好11潜水泵QY15-26-2.2201.0完好12挖掘机CAT320L美国2023.101ims完好13自卸车斯太尔济南2023.91020t完好14装载机山东3mi完好3.4.2、 主要劳动力支配劳动力支配表（单位：人）工种级别按工程施工阶段投入劳动力状况施工降水土方开挖边坡支护一般工163633放线工444机具工44司机4152电工222修理工444其次部分土方开挖方案1.施工准备1.1工程投入的主要物资该分项工程主要投入抽水泵、水管、配电箱、电缆线、钢板、钢丝绳、防滑草袋、铁锹、扫帚等物资，其数量及进场时间依据现场施工状况配备。1.2拟投入的机械设备状况及进出场支配投入的主要施工机械设备表序号机械或设备名称型号规格数量别地国产制造年份额定功率kW生产实力备注1挖掘机CAT320L1美国2023Im3完好2自卸车斯太尔10济南202320t完好3装载机1山东20233m3完好4抽水泵8山东2023完好以上机械设备开工其次天进入施工现场，工程完工，阅历收合格后机械设备退场。1.3劳动力支配劳动力支配表（单位：人）工种级别按工程施工阶段投入劳动力状况施工降水土方开挖边坡支护一般工36放线工4机具工司机15电工2修理工42.主要施工方法2.1设备进场前，按甲方的要求及有关部门规划、规定、设立施工放线限制点和高程水准点。依据图纸及现场实际状况，该工程基坑较深，基坑南侧与原有办公楼地下室相接部分不放坡，西侧接受锚喷支护，留有500Inm宽的工作面，不放坡，以便下道工序的施工及有利于爱惜原有西侧的污水管道；东侧留有50OnIm宽的工作面，该处紧靠院内主要道路，接受锚喷支护，不放坡；北侧留有800mm宽的工作面，锚喷支护，按1：0.2的系数放坡。先放好坡顶线、坡底线，经复测及验收合格后起先开挖。2.2基坑挖土分三大步进行，局部分四步进行（中间指挥室部分），第一步挖2m,其次步挖2m,第三步挖1.7m,第四步挖1.2m。预留20cm±层人工清理。2.3第一步先挖去基槽南侧较高处土方，然后再下挖至自然地坪下2m,自东向西进行，开挖时边坡预留20cm人工清理。2.4第一步挖土结束，随后进行边坡支护，待锚喷混凝土达到允许强度后起先其次步开挖。挖掘机回到第一步开挖起始点按第一步行走方向进行其次步开挖至4m深，施工人员同时做好边坡修整及边坡锚喷支护施工。2.5其次步开挖结束，随后进行边坡支护，待锚喷混凝土达到允许强度后起先第三步开挖。第三步开挖至5.7m深，随挖土随进行边坡修整及边坡支护施工。2.6第三步开挖结束，随后进行边坡支护，同时对指挥室部分进行第四步开挖。第四步开挖至1.2m深。2.7待每次挖至距槽底标高20cm时，接受人工清挖至设计槽底标高。2 .8待开挖至距离坑底50CIn以内时，测量人员抄出50Cm水平线，在槽帮上钉水平标高小木楔，在基坑内抄若干个基准点，拉通线找平。3 .9马道设在基槽的西北方向，宽度4m,坡度为15。，马道收口时接受挖土机倒退挖除马道士体，剩余部分接受人工清理，支搭脚手架进行该处边坡支护施工。4 .10因该工程基槽槽底标高不统一，每次挖至设计槽底标高时，刚好通知业主和监理进行基槽钎探施工。5 .11施工中对标准桩、观测点、管网加以爱惜，发觉古墓文物刚好申请有关部门处理。6 .12±方开挖完毕，为防止雨水浸泡槽底，可建议沿基坑周边设置40Cnl宽40CnI深排水盲沟，且在转角处设临时积水坑，每一坑内配备一台抽水泵，随时抽出坑内积水。7 .确保工程质量的技术组织措施建立以项目经理为负责人的质量保证体系。开工前组织全部进场人员学习施工方案，熟悉图纸及地质状况，对机械操作手进行技术交底，要求驾驭施工的技术要点。每一道工序开工前，学习规范要求，细心施工。完工后，进行严格自检，不合格者坚决返工，按国际ISO9002认证标准与要求进行全过程的质量管理。7.1 质量标准项次项目允许偏差值111111检验方法1标高+0-50水准仪检查2长度、宽度-0由设计中心向两边拉尺量3边坡坡度不允许坡度尺检查8 .确保平安生产的技术组织措施建立以项目经理为负责人的平安保证体系。开工前组织全体进场人员学习平安学问，进行平安交底，定期或不定期地进行平安检查，发觉担忧全因素立刻整改，防患于未然，切实做好平安、文明施工。1 .1依据现场状况，该基坑西南角处有原有办公楼的下水管道，土方开挖前，应接受人工挖除该处土方，方可进行机械开挖。4 .2在距基坑东、北、西边0.6m四周用048mm钢管设置两道护身栏杆，立杆间距3m,高出自然地坪1.2m,埋深0.8m。在距基坑0.5m砌120成墙30Cln高，中有240X24Omm砖柱间距3m。基坑上口边Im范围内不许堆土、堆料和停放机具。在锚喷支护上口5m范围内不许重车停留。各施工人员不许翻越护身栏杆。基坑施工期间设警示牌，夜间加设红色灯标记。4. 3基坑外施工人员不得向基坑内乱扔杂物，向基坑下传递工具时要接稳后再松手。5. 4坑下人员休息要远离基坑边及放坡处，以防不慎。6. 5机械施工时现场设专职指挥人员一名，施工机械一切听从指挥，人员尽量远离施工机械，如有必要，先通知操作人员，待回应后方可接近。5.确保文明施工的技术组织措施我公司已经制定了CI（企业识别）战略，而且我公司已经通过IS024001：1996环境管理体系和0SHMS28001：2023职业平安健康体系认证，该工程在现场文明管理上自始至终都要严格要求，主要技术组织措施如下：5.1 项目部全体人员佩带统一制作的胸卡。平安帽有企业的统一标记，正面贴司徽。5. 2项目现场可依据业主的看法确定是否并排放置放大的业主要求与公司质量方针标牌。5. 3施工现场的料具堆放等需有一个合理的布局，而且要制定一个科学严密的现场管理制度。5. 4施工现场合理布置机械设备，搭设临建设施，堆放材料、成品、半成品，埋设临时施工用水管线，架设动力及照明线路。5. 5材料进场堆放：豉码垛，砂石等地材砌池堆放并加以覆盖，避开扬尘。半成品、成品材料分规格堆放整齐，并设置明显的标牌。废旧和多余的物资要刚好回收。料具堆放整齐，不得挤占道路和作业区，保持道路畅通无阻。5. 6严格依据施工程序组织施工，确保施工过程中统一调度，统一管理、统一指挥、平衡土方开挖与边坡支护和降水等工序的关系，保持良好的施工程序。5. 7建筑物的轴线限制及高程限制点，要做出醒目的标记牌，任何人不得破坏。5. 8每一分项工程完工后，要刚好清理各种材料、工具等，将施工现场清理干净，并码放整齐,以备再用。5. 9施工现场设置沉淀池，保持施工现场的清洁，运输车辆不得带泥浆进出现场，土方外运时车辆必需进行覆盖，并做到沿途不遗撒。7. 10施工现场严禁从高处向基坑内抛撒建筑垃圾，实行有效措施限制施工中的扬尘、袋装水泥必需覆盖，不得随意露天堆放，以免雨淋。5.11施工现场全部的工作人员在施工现场应佩带证明其身份的证卡。5. 12施工现场设专人供水和专用保温水桶，水桶加盖、力口锁、防止污染。施工人员不准喝生水,严禁公用一个器皿喝水。6. 13施工现场的主出入口处实行“三包”，随时清扫运土车及送料车辆掉在门口及街道上的杂物,保持门前及现场内的清洁，树立业主与本公司的良好形象。7. 14经常对职工进行文明施工教化，遵守现场文明施工管理制度，提高自身的素养。5.15进一步抓好现场施工管理，提高施工现场标准化、科学化管理水平。施工现场施工道路坚实、平坦、整齐，在施工过程中保持畅通。工地内要设立“两栏一报”（宣扬栏、读报栏、黑板报）。5. 16建立健全现场施工管理人员岗位责任制，并挂在办公室的墙上，使自己能随时看到自己的责任，把现场管理工作抓好。6. 17现场文明要高标准严要求，达到“平安生产、文明施工优秀工地”的标准。7. 确保工期的技术组织措施及施工网络图该工程处于地下施工，工序困难，穿插作业较多，工期紧，且处于雨期施工，因此，开工时的施工组织部署及作好雨期施工技术措施很重要，合理作好施工前的机械、劳力支配，材料准备，保证开工时机械、劳力及材料足够。7.1 进度支配及进度限制该工程土方开挖共分四步进行，每步3d,边坡支护穿插进行施工，共计12d完成土方开挖。6. 2组织措施6.2. 1公司成立工程现场指挥部，调度协调公司各部门，刚好解决各项问题，优先保证木工程施工须要。6.2.2项目部成立保证工期领导小组，负责工期目标实施：组长：项目经理副组长：生产负责人、技术负责人成员：施工员、技术员、质量员、平安员、材料员、试验员6.2.3建立保证工期联席会议制度，由工程指挥部、工期领导小组和业主.监理等部门，定期召开保证工期会，对比工期目标，解决出现的各项问题，保证工期实施6.3技术、设备、劳力保证措施6.3.1现场技术施工人员充分了解设计文件，与设计部门紧密联系，刚好解决设计文件出现的各项技术问题，保证设计文件的正确和施工连续。6.3.2现场成立技术攻关小组，刚好解决工程施工中出现的技术难题。杜绝因接受技术措施不当，发生技术事故而影响工程工期。6.3.3优化施工网络设计，合理划分工程施工段，流水施工。本工程合理划分流水段，编制施工进度支配，工期网络限制实行三级网络动态管理，严格按网络支配施工。6.3.4支配强有力的施工劳力。保证施工连续进行。6.3.5选择优良的施工机械，确保工程施工期间设备、机械完好，保证工期目标的实现。6.4资金、材料工期保证措施6.4.1本工程执行专款专用制度以避开施工中因为资金问题而影响工程进展，充分保证劳动力的部署、机械的足够配备、材料的刚好进场。随着工程各阶段关键日期完成刚好兑现各专业队伍的劳务费用，这样既能充分调动他们的主动性，也使各劳务作业队为本工程主动支配高技能作业人员，同时为雨季配备足够的作业人员供应了保证。同时专款专用制度也为项目部应付万一某一环节完不成关键日期而实行坚决措施供应了保证。6.4.2本工程主要材料由公司统一选购，零星材料及急用材料由现场选购，保证材料能够刚好供应.进场后需复试检测的材料如：钢材、水泥等必需提前到场，进行复试检测。避开因检测而耽搁材料的运用。6. 5外围环境工期保证措施6.5. 1主动定期的与当地环卫、市政、交通部门、水电供应部门、政府监管部门和其它有关单位沟通看法，改正不足，保证工程顺当施工。6. 5.2做好外围环境的工作，取得四周办公人员的理解和支持。为保证工程的顺当进行，我们在施工期间，对处理周边关系及社会协调等诸方面将实行如下措施：施工期间的交通问题一一我方将与当地公安、交警、环卫等有关部门取得联系，保证施工期间施工车辆行走路途，确保工程施工正常进行。协调解决外围环境问题一一首先，从自身抓起。我们在施工期间将细致执行国家环保部门有关规定，尽量削减对四周环境的影响。并走访工地四周的单位及办公人员，协调好相互间的关系，与他们达成谅解，我公司在承建的同类工程的施工中，遇到过类似问题，但我们能较好的协调处理各方面的关系，顺当完成了工程建设任务，我们有决心、有信念、有实力协调好施工过程中的各种关系，以确保工程的顺当完成。7.削减噪音、降低环境污染技术措施7. 1进入施工现场的施工机械、设备要求噪音低、效率高，污染物排放低，达不到要求的机械设备禁止进入施工现场。7. 2合理支配工期，尽量避开夜间施工，土方开挖时，如必需夜间施工，运土车辆在院内停放时必需熄火，降低施工噪音，削减环境污染。7. 3土方外运时，土方车必需覆盖，防止洒落，随时清扫施工现场及运输道路，削减污染。7. 4锚喷支护时，空压机必需噪音低，质量完好，安放在远离办公区的位置。8.地上、地下管线及道路和绿化带的爱惜措施8.1 依据现场状况，该工程仅基坑西南侧及基坑外西侧有原有办公楼的污水管道。土方开挖前须人工挖除基坑西南侧污水管道处的土方，待管道明露后方可接受机械挖土，机械开挖时由专职指挥人员指挥挖掘机开挖土方，防止该处管线的损坏。8. 2挖掘机进出场必需用拖车拖至施工现场，履带式挖掘机严禁在院内混凝土路面上行走。以免破坏院内道路。8. 3现场场地狭窄，树木及绿化较多，施工时应按平面图设计的道路通行，车辆不行穿越、损坏树木及绿化。材料及机械、工具按平面设计布置，严防对院内原有设施、绿化等的损坏。9.与其他施工队伍友好协作措施9.1 定期组织业主、监理及其他施工队伍参加的协调例会，解决施工中存在的各种问题。9. 2分包队伍听从总包单位制定的质量、工期、平安目标，达到业主的要求。9. 3详细阅读施工图纸及有关资料，听从大局，主动做好各施工队伍中的协作。9. 4与各施工队伍密切保持联系，通信畅通，相互间需协作的工作提前说明。9. 5解决好与各施工队伍间的工序协作问题，保证工程的顺当进行。第三部分基坑边坡支护及降水方案一、方案编制原则和依据(一)编制原则在保证工程质量和工期的前提下，依据平安、经济、合理的原则编制工程施工组织设计。(二)编制依据1 .甲方供应的场地岩土工程勘察报告；2 .建筑与市政降水工程技术规范(JGJ/TH17998)3 .建筑基坑支护技术规程(JGJI207999)4 .基坑士钉支护技术规程(CCECE96:97)5 .锚杆喷射混凝土支护技术规范(GB50086-2023)6 .建筑地基基础工程施工质量验收规范(GB50202-2023)7 .建筑施工平安检查标准(JGJ59-1999)8 .建筑施工手册(第三版)1997年二、工程概况XX人防办指挥室及省级通信警报限制中心位于XX13号，建筑物地上七层，地下两层，接受片筏基础。基坑底面标高-5.7-8.6m,自然地面标高-1.5m。该基坑南侧距基坑边缘约0.Im为原5层办公楼，局部为六层，基础为筏板基础，基底标高-5.6m。基坑西侧距离基坑边缘约3.9m为×XX四层办公楼，基础为条形基础，基础埋深T.7m°该工程基础开挖深度为4.27.1m,为保证基坑开挖和建筑物地下主体部分施工期间的平安性，需对基坑边坡进行支护。1 .工程地质条件（I）素填土：杂色，黄褐色，稍湿湿，松散稍密。粉质粘土为主，含少量白灰渣、碎砖块等。该层普遍分布，摩度1.103.3Onkr=16.0kNm3,=250,c=0kPa（2）黄土：褐黄色，可塑硬塑，含姜石510%,局部达3050%,粒径5cmo干强度、韧性中等，稍有光泽，摇震反应无。该层普遍分布，厚度2.204.40m.>r=16.7kNm3,小二22,c=58kPa。（3）粘土：棕红色，硬塑，含少量姜石及灰岩碎石，局部姜石含量1530%,粒径18cm。干强度、韧性高，光滑，摇震反应无。该层普遍分布，厚度3.404.30ur=18.2kNm3,=14o,c=59kPa«（4）残积土：灰绿色，可塑硬塑，岩芯呈土状，干强度、韧性中等，稍有光泽，摇震反应无。该层普遍分布，厚度普80布Oonur=17.3kNm3,u=30o,c=0kPa。（5）全风化辉长岩：灰绿色，岩芯呈土状一砂状，主要矿物成分为辉石、长石及黑云母等。该层局部分布，厚度0.802.00m。（6）强风化辉长岩：灰绿色，岩芯呈砂状一碎块状，主要矿物成分为辉石、长石及黑云母等。该层局部分布，厚度0.302.10m。（7）中风化辉长岩：灰绿色，岩芯呈砂状一碎块状，主要矿物成分为辉石、长石及黑云母等。该层局部分布,厚度0.302.10m。2.水文地质条件地下水位埋深约5.5m,高于基础底面，因此基坑开挖前应实行降水措施，实行降水措施后，支护设计时不考虑水的作用。3.土性参数取值基坑开挖深度内以第1第4层的土层参数为主，参考该工程的岩土工程勘察报告有关数据，各土层参数取值如下：素填土：H=LInbr=16.0kNm3>=250,C=OkPa黄土:H=4.lm,r=16.7kNm3,=22o,c=58kPa粘土：H=3.6m,r=18.2kNm3,=14o,c=59kPa残积土：H=8.0m,r=17.3kNm3,u=30o,C=OkPa依据建筑基坑支护技术规程（JGJI201999）的有关规定，考虑实际状况，对于接近荷载依据每层楼MkPa考虑，西侧建筑物基础埋深按1.7m考虑。三、施工方案（一）降水施工方案设计降水井数量为11,详细布置见附图。降水井井深IOnb成孔直径700mm。滤管接受内径40Omnl的无砂水泥滤管，滤料接受直径5IOnlm的干净石子。其中位于基础范围内的三口降水井，应在指挥间底板、侧壁混凝土浇筑完毕后，用级配砂石填实。1 .施工依次（1）施工依次井点测量定位f挖井口、安护筒f钻机就位一钻孔f回填井底砂垫一洗井吊放井管f回填过滤层f井内下设水泵、安装限制电路f试抽水一降水井正常工作f降水完毕拔井管f封井（2）施工过程及方法打井：用SPJ-300型钻机成孔，钻孔直径70OnInb成孔后，先破泥浆护壁再用潜水泵洗井清孔后快速下放混凝土井管，在混凝土井点管四周回填石子。安放井管时逐节沉入混凝土井管，外壁绑长竹片导向，使接头对正。回填石子时，要保证井点管四周匀整投放，填至井点管口下0.5m处，用粘土封堵口。成孔时，要保证成孔的垂直度和孔径，孔径限制在700800mm。成井后，刚好用潜水泵洗井，直到井底沉渣洗净。每井内吊放潜水泵一台，用铁丝吊放坚实，固定井口。潜水泵在安装前，对水泵本身和限制系统作一次全面细致的检查，确认无误后方可安装。安装完毕进行试抽水，满足要求后转入正常工作。抽水作业时，三班轮番，昼夜值班，水泵故障刚好检修或更换。潜水泵在运行过程中每2小时观测一次水位，检查电缆线是否和井壁相碰，检查密封的牢靠性，以保证水泵正常运转。井管运用完毕后刚好封井。2 .施工设备（1）降水施工系统设备排水管500m,潜水泵20台（含备用），SPJ-300型钻机2台。（2）井点系统设备井管：接受无砂混凝土管,管外径520mm、壁厚60mm、长1m。水泵：接受QY15-26-2.2型潜水电泵，每井一台，配上一个自动限制开关，每两井配备一台备用泵。3 .劳动组织及工期（1）人员：降水项目负责人1名，技术员1名，施工工人8名。（2）工期：打井6d,试抽水Id。抽水作业依据基础施工而定，本工程降、抽水总时间暂按50d考虑。4 .平安文明施工措旅（1）开工前进行平安技术交底，建立全生产责任制，以项目经理为主，全部施工管理人员及工长参加，定期开会，检查总结，讲明留意事项，分析担忧全因素，解除隐患，提高自我防护实力。（2）施工现场设立平安标记，谢绝外人参观。（3）打井、洗井的废水及降水作业的排水，均按指定地点排放。（4）施工人员一律穿工作鞋，严禁穿拖鞋作业；严禁酒后作业；严禁患病未愈者上岗操作。（5）电工等特别工种必需持证上岗。进入现场的用电设备，均设置二级漏电爱惜，且经常检查漏电爱惜器。严格执行平安生产制度，进入现场人员必需戴平安帽。（6）全部电器设备由专人负责操作修理，无关人员禁止乱动。（7）作好降水井的爱惜，井口应加井盖防止异物掉入。（8）加强劳动组织管理，对违反平安规章制度和劳动纪律者，进行指责教化，对屡教不改的施工人员实行辞退措施清除出工地。5.施工质量限制（1）回填滤料石子合格率大于905含杂质量不大于3%。1 2）由于成孔接受泥浆护壁成孔，成孔后必需破坏泥浆护壁，以保证透水性良好。详细做法是将钻机钻头换成钢丝刷钻头进行破坏泥浆护壁，破壁过程中破壁、清孔一次完成。2 3）混凝土井管管口必需平整，如不平接受沥青找平后再安装。（4）施工场地内用电严格遵守施工现场临时用电平安技术规范（JGJ59-1999）。3 5）井点供电系统接受双线路，防止中途停电或发生其它故障，影响排水，建议业主必要时备用发电机，以防止突然停电，造成水淹基坑。4 6）抽水作业时值班人员每2小时进行一次检查，检查项目：水位变更、水泵运转是否正常、电力系统是否正常并作好检查记录。（二）支护施工方案5 .依据地质报告及以往阅历确定土的参数：素填土：H=LInbr=16.0kNm3>=25o,C=OkPa黄土：H=4.Im,r=16.7kNm=22o,c=58kPa粘土：H=3.6m,r=18.2kNm=14o,c=59kPa残积土：H=8.0m,r=17.3kNmu=30°,C=OkPa6 .支护设计参数：依据地质条件及基坑几何尺寸，参照以往工程实例，接受工程类比法进行设计，并经边坡稳定验算，确定该边坡支护参数。基坑开挖时，由于基坑南侧建筑物基底标高为-5.6m,与基坑南侧消防水池基底标高-5.7Onl相近,且南侧建筑物基础为筏板基础，所以对于基坑南侧不用支护，但土方开挖时须要清理原建筑物北墙外侧-5.7m以上的全部土体。依据四周场地状况，依据工程类比法，经计算确定断面基坑其它三侧的支护形式如下：1一1剖面:17剖面图基坑西侧距离基坑边缘仅3.9m有四层楼房，受场地条件限制，该部位边坡只能接受直坡。为保证边坡平安该部位设置4排锚杆，锚杆长度分别为9m、6m、6m、6m。锚杆水平间距为L5m,竖向间距为1.2m,呈梅花形布置，详细布置见基坑边坡支护剖面。该部位支护锚杆接受一般砂浆锚杆:锚杆主体为18钢筋，外锚头用井字形，锚杆孔直径为IoOnInI左右。锚杆与水平的安放角为5°左右，砂浆配比为：水泥：砂二1:0.3,外加剂接受NF6高效减水剂，掺量为水泥用量的12机喷层：喷层厚度为60mm,挂062OOX2OO的钢筋网，喷射混凝土配比为：水泥:砂:石子:1:2:2,外加剂掺量为水泥用量的2%o支护计算书及剖面尺寸图见附图2-2剖面：由于基坑北侧场地空间较大，在保证结构施工须要的前提下，该部位依据1：0.2放坡，并沿基坑北侧面自上而下设置3排锚杆，锚杆长度分别为3m、3m、3m。锚杆水平间距为1.5m,竖向间距为1.5m,呈梅花形布置，详细布置见基坑边坡支护剖面。该部位支护锚杆接受一般砂浆锚杆:锚杆主体为。18钢筋，外锚头用井字形,锚杆孔直径为IOomm左右。锚杆与水平的安放角为5°左右，砂浆配比为：水泥：砂=1:0.3,外加剂接受NF6高效减水剂，掺量为水泥用量的12%。喷层：喷层厚度为60mm,挂062OOX2OO的钢筋网，喷射混凝土配比为：水泥:砂:石子=1:2:2,外加剂掺量为水泥用量的2%o支护计算书及剖面尺寸图见附图3-3剖面：IOoO3-3剖面图基坑东侧紧靠一条宽IOm的工作生活道路，为了不影响道路的运用，该部位边坡接受直坡。为保证边坡平安该部位设置三排锚杆，锚杆长度分别为6m、6m>6m0锚杆水平间距为L5m,竖向间距为1.5m,呈梅花形布置，详细布置见基坑边坡支护剖面。该部位支护锚杆接受一般砂浆锚杆:锚杆主体为018钢筋，外锚头用井字形，锚杆孔直径为100mnl左右。锚杆与水平的安放角为5°左右，砂浆配比为：水泥：砂=1:0.3,外加剂接受NF6高效减水剂，掺量为水泥用量的12机喷层：喷层厚度为80mm,挂062OOX2OO的钢筋网，喷射混凝土配比为：水泥:砂:石子=1:2:2,外加剂掺量为水泥用量的2%o支护计算书及剖面尺寸图见附图4-4剖面：4-4剖面图基坑东南侧紧靠南侧基础，为保证原基础下厚L8m暴露土层的稳定性，该部位设置一排锚杆，锚杆长度分别为6m。锚杆水平间距为L5m,详细布置见基坑边坡支护剖面。该部位支护锚杆接受一般砂浆锚杆:锚杆主体为18钢筋，外锚头用井字形，锚杆孔直径为100mm左右。锚杆与水平的安放角为5。左右，砂浆配比为：水泥：砂=1:0.3,外加剂接受YF6高效减水剂，掺量为水泥用量的12机喷层：喷层厚度为60mm,挂062OOX2OO的钢筋网，喷射混凝土配比为：水泥:砂:石子=1:2:2,外加剂掺量为水泥用量的2%。支护剖面尺寸图见附图7 .支护施工组织1）施工依次基坑土体应分层开挖，开挖一层支护一层详细施工依次如下：开挖一修坡一锚杆施工一坡面施工一开挖一修坡一锚杆施工一坡面施工一开挖f修坡一锚杆施工一坡面施工2）工艺流程每层锚杆支护的主要工艺流程如下：（1）成孔接受人工或机械成孔，成孔深度比锚杆长度大100mm。（2）锚杆制作与安放锚杆居中器每1.5m设置组，锚杆端部设置排气管，排气管内径不小于4mm,锚杆连接接受双面搭焊连接，焊缝长度为5d,焊缝高度为6mm。成孔后，将锚杆放入孔中。（3）注浆注浆接受孔底注浆法，即将注浆管插入孔底，边注边向外拔注浆管，保证注浆管底深化浆面以下,注浆至浆液流出孔口时，孔口放置止浆阀，接受压力注浆，注浆压力为02MPa.(4)编网钢筋网间距为20Omnb接受人工将钢筋绑扎在坡面上,坡顶上翻1.0m；坡面钢筋搭接长度为300mm。(5)喷射混凝土面层首先接受干拌法按水泥：水泥:砂:石子=1:2:2,的比例将混凝土拌和匀整，石子粒径为515mm,砂为中砂。面层厚度不小于设计值。(6)养护喷射混凝土2h后,实行连续喷水养护57d0同时监测坡顶水平位移，刚好驾驭边坡的稳定状态，遇特别状况刚好处理。8 .人员组织(1)工程项目部本支护工程成立特地项目部，成员如下：项目经理：××技术负责人：XX质量平安员：XX施工队长：XX(2)施工作业班土钉支护施工人员分编成4个作业班，每个班的技术管理工作由工程师及班长共同负责。4个作业班为：成孔作业班约16人；注浆作业班5人；喷射混凝土作业班8人；锚杆作业班4人；其他还有空压机手、测量员、电工及平安员等4人。共计约37人。9 .机具设备所需主要机具设备见表2。表2主要施工机具序号名称单位数量1空气压缩机Zx12混凝土喷射机台13高压水泵台14高压输料管m2005高压水管m2006注浆机台17搅拌机台18洛阳铲把10g工具(箱)套(个)110切割机台111电焊机台212运输汽车台113经纬仪台114SPJ-300型钻机台115泥浆泵台216其它零星机具若干17潜水泵QY15-26-2.2型206.施工进度及工期在水电正常供应，支护区有全长作业面的状况下，完成边坡支护所需的时间约为15d。10 质量保证施工现场技术人员全面负责整个支护工程的质量，关键工序轮番跟班作业，随时解决施工中出现的问题，确保每个工序的质量符合要求。要求做到：对所进钢筋、水泥、必需有质量检测书，施工前对全部材料进行试验。锚杆的长度必需达到设计要求。锚杆必需灌注密实。喷层做到匀整、密实，厚度满足设计要求。材料必需进行称量。按时进行邻近建筑物沉降观测11 平安、文明施工管理由项目经理、队长及专职平安员为主成立平安文明施工领导小组，负责施工平安文明监督。平安方面贯彻以防为主的原则，开展经常性的平安教化和平安检查,施工人员必需严格执行公司制定的平安施工操作规程、平安文明施工管理方法，进入工地必需戴平安帽、对违反规定者，坚决制止，并从严处理。杜绝重大平安事故的发生。（三）施工准备工作支配1.劳动力支配表工种、级别按工程施工阶段投入劳动力状况降水作业班成孔作业班锚杆作业班注浆作业班喷射作业班10164582.材料及施工机具支配及进场支配-序号设备或设备名称型号规格、国别产地、制造年份数量/台额定功率kW生产实力备注1泥浆泵BW320/北京/03.117.52混凝土喷射机转V/泰安/02.61103注浆机（带电机）BW15D/衡阳/02.71104搅拌机J1-400/温州/02.717.55电焊机BX3-300-2/济南/02.1013.06空压机VY-12/7/柳州/02.1010.57水准仪QF50T/济南/01.118钻机SPJ-300型2159切割机110汽车五十铃19011潜水泵QY15-26-2.2型201.0（四）工期和质量保证措施1.工期保证措施1）每天召开碰头会，依据施工网络支配支配工作，确保进度支配实现；2）主动协调协作，做好穿插施工；3）刚好做好材料支配，保证材料供应；4）定期进行设备机具检修，保证机具供应；必要时刚好调遣备用机械设备和人员进场；5）合理组织人员调度，保证关键工作按期完成；6）做好后勤工作，保证食堂卫生；7）做好平安工作，保证工人人身平安；8）严格检查制度，保证工程质量；2.质量保证支配本工程的施工必需坚持“百年大计，质量第一”的方针，细心组织，细心施工，严格执行有关的规范及规程，以确保工程质量，在组织管理上，建立完善的施工质量管理机构，明确各级职员的质量管理职责。为保证工程质量，我方将实行以下措施：（1）施工前的质量预控及材料验收：1）施工前对施工人员进行质量目标交底、施工技术交底和强化技术培训，提高管理和操作人员的技术水平和侦量意识，做到心中有标准，施工有准则，把质量问题歼灭在萌芽状态，使工程质量有牢靠保证。2）在起先施工前，应对人员进行平安技术教化和平安技术交底及培训，配备好平安帽、防滑鞋,高空作业平安带等平安防护用品。3）操作各种机械及电动工具人员需经特地培训。4）在施工过程中，做好现场清理，清除现场一切障碍物，以利于平安作业。（2）质量限制措施1）严格依据设计供应的图纸和安装要求进行施工安装。2）在施工中不准随意修改，变更设计图纸，如须要变更须经各方同意方可进行。3）验收标准及范围应按国家现行标准进行验收。4）
