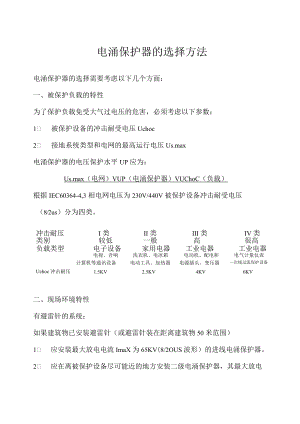

电涌保护器的选择方法电涌保护器的选择需要考虑以下几个方面：一、被保护负载的特性为了保护负载免受大气过电压的危害，必须考虑以下参数：1、 被保护设备的冲击耐受电压Uchoc2、 接地系统类型和电网的最高运行电压Us.max电涌保护器的电压保护水平UP应为：Us.max（电网）VUP（电涌保护器）VUChoC（负载）根据IEC60364-4,3相电网电压为230V/440V被保护设备冲击耐受电压（82us）分为四类。冲击耐压I类II类III类IV类类别较低一般高很高负载类型电子设备家用电器工业电器工业电器电视、音响洗衣机、电冰箱电动机、配电柜电气计量仪表计算机等通讯设备电动工具、加热器电源插头、变压器一次线过流保护设备Uchoc冲击耐压1.5KV2.5KV4KV6KV二、现场环境特性有避雷针的系统：如果建筑物已安装避雷针（或避雷针装在距离建筑物50米范围）1、 应安装最大放电电流ImaX为65KV（8/2OUS波形）的进线电涌保护器。2、 应在离被保护设备尽可能近的地方安装二级电涌保护器，其最大放电电流ImaX为8KV（8/2OUS波形），且与进线电涌保护器联级布置。三、依据接线类型选择接地系统电网最高运行电压Us.max接地系统TTTN-STN-CIT中性点配出IT中性点不配出电网最高运行电压Us.max345/360V353/264V353/264V398/415V398/415V可更换式电涌保护器MCUc=275VIPMCUc=440V3P3PMC/MDUc=440275V1P+N3P+N1P+N3P+N1P+N3P+N固定式电涌保护器MCUc=275V1P+N3P+NIP3P禁止MC/MDUc=275VIP3PMC/MDUc=275V1P+N3P+N共模保护（MC）：指的是相线对地和中性线对地的保护。差模保护（MD）：指的是相线与中性线之间的保护，对TT系统和TN-S系统是必须的。
