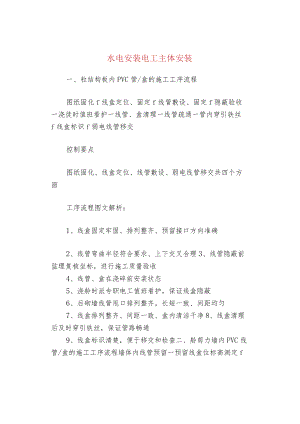

水电安装电工主体安装.docx

水电安装电工主体安装一、粒结构板内PVC管/盒的施工工序流程图纸固化f线盒定位、固定f线管敷设、固定f隐蔽验收一浇徒时值班看护一线管、盒清理一线管疏通一管内穿引铁丝f线盒标识f弱电线管移交控制要点图纸固化、线盒定位、线管敷设、弱电线管移交共四个方面工序流程图文解析：1、线盒固定牢固、排列整齐、预留接口方向准确2、线管弯曲半径符合要求、上下交叉合理3、线管隐蔽前监理复核坐标，进行施工质量验收4、线管、盒在浇碎前安装状态5、浇舲时派专职电工值班看护，保证线盒隐蔽6、后砌墙线管甩口排列整齐，长短一致、间距均匀7、线盒排列整齐、间距一致、盒内清洁干净8、线盒清理后及时穿引铁丝，保证管路畅通9、线盒标识清楚，便于移交和检查二、舲剪力墙内PVC线管/盒的施工工序流程墙体内线管预留一预留线盒位标高测定f泡沫板固定f舲墙体内泡沫清理f线盒固定f洞口修补一线盒打磨控制要点线管预留位置、泡沫板预埋标高和坐标、线盒安装共三个方面工序流程图文解析：1、粒剪力墙内采用泡沫板预留线盒安装位置，标高准确2、腔浇筑完成后预留线盒位的泡沫成型规矩、方正3、粒剪力墙上预留泡沫清理完成后，孔洞内干净整洁4、粒剪力墙上PVC线盒安装，标高准确5、於剪力墙上线盒修补，填塞饱满、表面平整6、舲剪力墙上线盒安装完成后与墙面平齐三、后砌墙内PVC线管/盒的施工工序流程墙体上划线定位一开槽一垃圾清运一线盒安装一线管敷设及固定一管线疏通一管口保护一墙槽修补一空鼓检查和移交一抹灰前线盒成品保护一线盒打磨和清理控制要点划线定位、线盒安装、空鼓检查、成品保护共四个方面工序流程图文解析：1、后砌墙上开槽，槽宽度和深度符合要求，割缝顺直2、后砌墙上线盒固定，砂浆填塞饱满。3、后砌墙内PVC暗配管，线管敷设顺直4、PVC线盒内管口成品保护5、后砌墙线槽修补，全部采用瓜米石填缝，表面平整、无空鼓6、抹灰完成后，线盒面冒出抹灰面l"2mm7、PVC线盒冒出抹灰面打磨，保证线盒面与墙面平整8、成排线盒标高一致、线盒面与墙面平齐9、墙面括完腻子后，线盒安装效果四、户内强/弱电箱安装工序流程砌体上留洞f箱体上开孔f箱体坐标和标高复核一箱体安装、固定一灌浆一配管一箱体成品保护和清理控制要点箱体上开孔、坐标和标高复核、灌浆、成品保护共四个方面户内强电箱安装工艺流程图文解析：1、舲墙上强电箱预留孔，洞口尺寸满足箱体安装要求2、后砌墙上强电箱预留孔，洞口尺寸满足箱体安装3、后砌体上强电箱固定，采用瓜米石填塞饱满，箱体安装标高准确，箱体上开孔符合要求4、强电箱暗配PVC管排列整齐、线管间距均匀，入箱锁扣固定牢固5、安装在有保温要求的砌体上的箱体，应预留保温板厚度，确保配电箱体与保温完成后墙面平齐6、强电箱安装完成后与装饰面平齐，标高准确，箱体内干净整洁户内弱电箱安装工艺流程图文解析：1、硅墙上弱电箱预留孔洞，固定牢靠，标高准确2、后砌体墙上弱电箱瓜米石填塞饱满，线管开孔位置准确、孔距均匀3、入箱线管排列整齐、管口封堵严密4、弱电箱安装完成与装饰平齐效果五、强/弱电桥架安装工序流程定位弹线一支架安装一支架水平、垂直度校验一桥架安装、固定、校平一支架接地扁钢敷设f扁钢搭接口焊接f扁钢上接地标识安装f桥架跨接安装一桥架标识控制要点弹线、支架安装、桥架安装、扁钢安装、跨接安装共五个方面工序流程图文解析：1、激光定位仪，用于桥架支架定位弹线2、墙体上弹标高控制线3、桥架支架安装控制线4、桥架上预留接管孔，排列整齐、间距均匀5、预留接管孔与顶板上线盒位对应6、桥架接缝严密、固定牢靠，支架设置合理7、桥架过桥弯美观、规范，避让合理8、桥架过桥处，接地扁钢制作9、桥架翻弯处接地扁钢制作规范10、在单根桥架中间位置增加接地扁钢固定支座，采用钾接11、桥架支架接地扁钢采用搭接，螺栓固定牢靠，接地标识清晰、规范12、桥架标识清晰，张贴规范13、桥架支架上接地扁钢，在阴角转角处的做法14、桥架支架上接地扁钢，在阳角转角处的做法15、桥架支架上接地扁钢，在变径处的做法16、桥架接地跨接做法规范17、公共过道上桥架安装整体效果图118、公共过道上桥架安装整体效果图2六、防雷接地及等电位施工工序流程基础内桩基引下线施工一接地扁钢敷设一柱内引下线施工一均压环焊接一门窗接地施工一等电位箱施工一屋面避雷网焊接一接地电阻测试一接地标识制作和安装控制要点搭接焊缝长度、引下线标记、等电位箱安装、屋面避雷网施工、接地电阻测试共五个方面基础接地施工工序流程图文解析：1、基础接地母线在穿越柱基时，预埋热镀锌接地扁钢，并与柱内引下线可靠焊接2、基础接地母线在穿越挡墙时，预埋热镀锌接地扁钢，并与墙体内引下线可靠焊接3、埋地接地扁钢的埋设深度符合设计和规范要求楼层防雷接地施工工序流程图文解析：1、柱内引下线与梁内均压环可靠焊接，采用双面焊接，焊缝长度符合规范要求2、梁内均压环焊接，采用双面焊接，焊缝长度符合规范要求3、外墙铝合金门窗预留接地连接板，与柱内引下线可靠焊接4、卫生间等电位用预留接地钢筋，与均压环可靠焊接5、卫生间等电位箱安装标高准确，与砌体间的填塞采用瓜米石且填塞饱满6、等电位箱安装完成后与墙面平齐，箱内整洁干净
