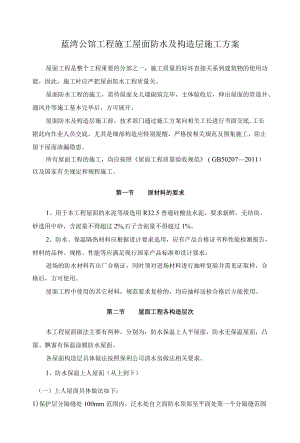

蓝湾公馆工程施工屋面防水及构造层施工方案.docx

蓝湾公馆工程施工屋面防水及构造层施工方案屋面工程是整个工程重要的分部之一，施工质量的好坏直接关系到建筑物的使用功能，因此，施工时应严把屋面防水工程质量关。屋面防水工程的施工，需待屋面女儿墙砌筑完毕，主体验收后，伸出屋面的管道井、通风井等施工基本完毕后，方可展开。屋面防水及构造层施工前，技术部门通过施工方案向相关工长进行书面交底,工长据此向作业人员交底，尤其是细部构造应特别提醒，严格按相关规范及图集施工，防止留下屋面渗漏隐患。所有屋面工程的施工，均应按照屋面工程质量验收规范（GB502072011）以及国家有关规定和规程施工。第一节原材料的要求1、用于本工程屋面的水泥等级选用R32.5普通硅酸盐水泥，要求新鲜，无结块。砂选用中砂，含泥量不得超过2%,石子含泥量不得超过1%。2、防水、保温隔热材料应根据设计要求选用，应有产品合格证书和性能检测报告，材料的品种、规格、性能等应满足现行国家产品标准和设计要求。进场的防水材料有出厂合格证，同时须对进场材料进行抽样复验并需见证取样，合格后，方可使用。屋面工程中使用的其它材料，规范要求复检的，均应抽样送检合格后方能使用。第二节屋面工程各构造层次本工程屋面做法主要有两种，分别为：防水保温上人平屋面，防水无保温屋面，凸窗、飘窗有保温涂膜防水屋面。各屋面构造层具体做法按照保利公司清水房做法相关要求。1、防水保温上人屋面（从上到下）（一）上人屋面具体做法如下：1）保护层分隔缝处100mm范围内，泛水处自立面防水顶部至平面处第一个分隔缝范围内涂氯丁胶乳沥青涂料两道。2）4mm厚细石碎保护层内配直径4mm钢筋，间距250mm单层双向，分隔缝间距不大于6米。缝宽20mm，内嵌油膏。3）挤塑板保温层，60mm厚。4） 3mm厚聚酯胎II型SBS卷材防水层.沿墙上翻250mm以上（高度自屋面完成面的最高点算起）5） 30mm厚1:3水泥砂浆找平层。6）炉渣找坡，最薄处30mm.7） 20厚1：3水泥砂浆找平8） 1.5mm双组份非焦油聚氨酯（二）防水涂料。9）结构层。（二）不上人屋面做法1）40mm厚C20细石混凝土保护层内配6b4250钢丝网单层双向，分隔缝间距不大于6米，缝宽20mm,内嵌油膏。2）挤塑聚苯板保温层用专用粘结剂粘贴（挤塑板厚度按单项设计，挤塑板压缩强度2250kPa）3） 3mm厚聚酯胎H型SBS卷材防水层.沿墙上翻250mm以上（高度自屋面完成面的最高点算起）4） 30mm厚1：3水泥砂浆找平层。5）炉渣找坡层（厚度详设计）。6） 20厚1：3水泥砂浆保护层。7） 1.5mm厚双组份非焦油聚氨脂（II型）防水涂料。8）钢筋混凝土屋面板清理、找补。第三节屋面各构造层施工要点1、找平层施工1）施工工艺流程打巴一嵌木条一抹水泥砂浆一拍压密实一二次压光一养护2）屋面砂浆的铺设铺砂浆前，坡屋面宜按规范与设计要求的合理分仓位置安装分格条。砂浆的铺设应随铺随拍实，每一分格内最好一次连续抹成。用2m左右格条找平，待砂浆稍收水后，用抹子抹平压实压光，碎终凝前，取出分隔条。基层与突出屋面结构连接处和基层转角处，找平层均应做成整齐平顺的圆弧形RN50mm。内排水的水落口周围，找平层应做成略低的凹坑。3）应注意天气变化，如终凝前可能下雨时不宜施工，施工时如遇雨，应做遮盖避雨措施，保证找平层的质量。屋面找平层的平整度和光洁度应满足防水施工的要求。2、屋面找坡层施工1）施工顺序：定出屋面坡度一弹线一铺设找坡层一质量自检本工程找坡材料采用1：4水泥炉渣。2）找坡层铺设找坡层施工之前需找平层表面进行清理，保证基层基本平整、干燥、干净。在基层沿口处拉通线及分格线，然后设标尺、弹线，标出虚铺和压实厚度。水泥炉渣采用在部位人工拌和的方法。拌和时，严格按照设计要求的体积比,应要求操作人员拌和均匀。由于本工程屋面面积较大，找坡层应按规范要求设分隔缝和排气道，施工前作出平面布置图和具体做法，报监理和建设单位同意和实施。应精心组织排水路线，尽量减少坡度高差，找坡层完成后，应保证找坡面线条流畅，坡面平整，满足屋面排水通畅要求。3、成品保温板施工保温块材的粘贴，注意胶粘剂应与保温材料的材性相合，铺砌平整、严实,粘贴牢固。要求前后两排相邻板块的缝应错开,两块相邻的板边表面厚度应一致。屋面当需要在施工挤塑保温板时运输材料，应搭设专门的运输道，斗车不得在挤塑保温板面行走，使保温板损坏。作业人员宜穿软底鞋进行操作。1、防水层施工防水层由保利公司分包。防水层由经资审合格的专业防水公司施工，作业人员执有防水作业上岗证。我方将根据施工规范及资料管理的相关规定，协作做好材质复检、施工质量控制工作。专业防水公司进场施工前，应编制详细的施工方案。施工顺序为：基层表面清理一节点附加层增强处理一定位、弹线、试铺一铺贴卷材一收头处理、节点密封一清理检查、修整一质量检验。基层应平整、干净、干燥，基层含水率不得超过8%,现场采取干铺试验，在基层铺盖lm2卷材，静置35h,如卷材内侧无结露则认为基层基本干燥。在大面积铺设前，应先在水落口、管子根底部、天沟、屋面转角处等易渗漏处，铺贴一层附加层，形成一层无接缝和弹塑性的整体加强层。大面铺贴卷材,首先在流水坡度的下坡开始弹出基准线，由低向高进行铺贴。卷材搭接长度根据规范规定及相应施工方法的工艺要求确定，相邻两幅卷材的搭接接缝应相互错开，应顺流水方向搭接。搭接接缝部位应平整顺直，搭接尺寸准确，不得扭曲。平面与立面相连接的防水卷材应由下向上压缝铺贴，并使卷材紧贴阴角，铺至女儿墙处的卷材应端部裁整齐后，一并压入凹槽内，并采用压条固定。3)施工及质量要求(D对屋面防水工程竣工检查验收时，必须提供有关卷材主要技术性能的测试报告或其它有关质量的证明文件。0卷材与卷材的搭接缝和水落口周围以及突出屋面结构的卷材末端收头部位，必须粘接牢固，封闭严密，不允许有皱折、翘边、脱落或滑移等缺陷。6施工防水层面刚性层时，应注意小心浇筑，不要破坏防水层。4女儿墙及泛水：女儿墙根部的找平层应抹成半径为150mm的圆弧，在此部位增设附加层，并采取隔热防晒措施等。5立面卷材从下向上铺贴，铺贴完成后，将端头截齐，全部压入在病砌女儿墙上预留的凹槽，钉压平服，并用密封材料封严，最后用水泥砂浆抹封凹槽。泛水高度为建筑完成面最高处以上N250mm。6水落口:在水落口周围直径500mm范围内，将坡度加大到5%,并用防水涂料或密封材料涂封作为附加增强层；水落口处的上口标高，应在沟底最低处；在水落口处周围与水泥砂浆的交接处，预留20mmx20mm的缝隙并填充密封材料；将防水层深入水落口处内50mm,以防翘边呛水。各水落口、泛水、变形缝和突出屋面结构、管道等的防水构造，须符合设计、屋面工程技术规范(GB50207-2002)和图集西南J212的要求。要求各节点附加层设置正确，节点封固严密。有效地预防节点渗漏。4)质量检验屋面防水层施工完毕后，做雨后或淋水或静置时间不小于24h的蓄水检验,以检查屋面有无渗漏和积水，办理隐蔽验收记录，合格后，方可进行上面层施工。第四节质量保证措施及质量检验1、为防止屋面渗漏，屋面各分项工程施工过程中应严格按各分项工程的施工工艺过程进行操作并保证各分项工程的施工质量。2、屋面的保温层和防水层严禁在雨天、五级风及其以上时施工。找平层和刚性层也需尽量避免在雨天施工，防止大雨冲刷导致砂浆或碎疏松、麻面、起砂。3、严格实行“三检”制度，做好自检、专检、交接检。每道工序完成后均需经监理工程师检查验收并做好隐蔽验收记录。4、屋面隐蔽验收记录应包括的主要内容有：卷材防水层的基层；密封防水处理部位；泛水、雨水管等细部做法；卷材、涂料防水层的搭接宽度和附加层。5、屋面工程完工后，按规范有关规定对细部构造、接缝、保护层等进行外观检验，并进行淋水或蓄水检验。相关检验均需有记录。6、屋面工程作为一个分部，应做分部工程质量验收记录。
